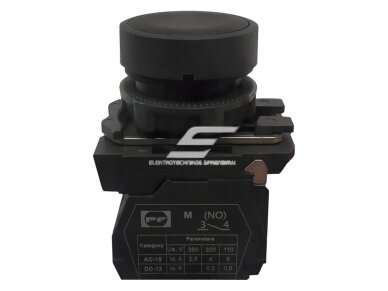

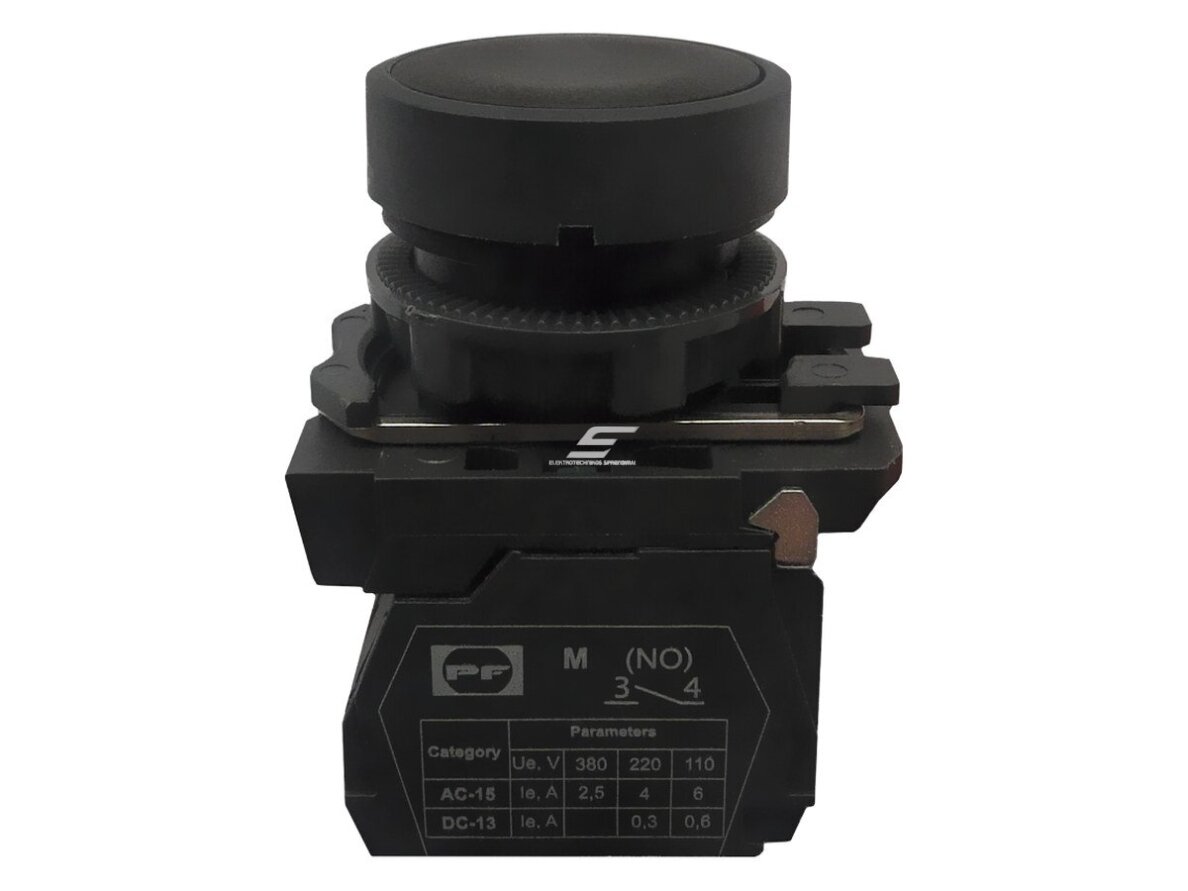

  • Nauja prekė   Mygtukas | 22 mm | 1NO | juodas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP bl Pl

    Mygtukas | 22 mm | 1NO | juodas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP bl Pl

    Kodas: FP PCP bl Pl
    Pasiteirauti apie prekę
    Kaina 1.77 € su PVM
    ( 1.46 € be PVM )

    FP PCP bl Pl – juodas įleistas plastikinis mygtukas su 1NO kontaktu, Ø 22 mm, IP40, be fiksacijos, bendros paskirties funkcijai skyduose ir valdymo pultuose.

  • Prekės aprašymas

    Mygtukas | 22 mm | 1NO | juodas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP bl Pl

    FP PCP bl Pl – Promfactor Baltic FP PCP serijos juodas įleistas plastikinis mygtukinis jungiklis su 1NO kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Juoda spalva tinka bendros paskirties funkcijoms – impulsiniam paleidimui (JOG), režimo pasirinkimui ar pagalbiniams veiksmams, kai spalva neturi signalizuoti pavojaus ar stabdymo. Įleistas stūmiklis nesikiša virš žiedo, todėl mygtukas sunkiau paspaudžiamas netyčia.
    Kontaktas
    1NO
    Mygtuko tipas
    įleistas, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas tvirtinimo veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Ramybės būsenoje 1NO kontaktas atviras; paspaudus stūmiklį kontaktas užsidaro ir į valdymo grandinę ar PLC įėjimą perduodamas impulsas, o atleidus mygtukas grįžta į pradinę padėtį.

    Įjungus be savilaikos, mechanizmas juda tik laikant mygtuką, o prijungus prie PLC įėjimo – mygtukas perduoda bendros paskirties komandą.

    Kuo naudingas FP PCP bl Pl?
    Neutralus mygtukas impulsinėms ir bendroms komandoms: plastikinis korpusas, standartinė Ø 22 mm skylė ir 1 000 000 mechaninių ciklų resursas.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis įleistas, be pašvietimo, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCP bl Pl
    Serija FP PCP (įleisti mygtukai)
    Korpusas plastikinis
    Spalva juodas
    Kontaktas 1NO
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – paspaudus uždaro grandinę – START, RESET ar PLC įėjimo komanda.
    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo šalia einant ar valant pultą.
    • Juoda spalva – aiškiai žymi bendros paskirties funkciją pagal įprastą valdymo pultų spalvų logiką.
    • Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – suderinamas su kitais FP serijos 22 mm valdymo elementais ir mygtukų dėžutėmis.
    • Plastikinis korpusas – lengvas ir ekonomiškas, tinka plastikiniams postams ir vidaus skydams.
    • IP67 su silikoniniu gaubtuvu – uždėjus FP SD gaubtuvą priekinė dalis apsaugoma nuo dulkių ir vandens.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.

    Kur naudojamas?

    • Impulsinis (JOG) variklio pasukimas derinant mechanizmą
    • Pagalbinių mechanizmų įjungimas valdymo pulte
    • PLC įėjimo komanda (režimas, žingsnis, patvirtinimas)
    • Kėlimo ar pavaros valdymas „kol laikoma“ režimu
    • Mygtukų dėžutės prie įrenginio (vietinis valdymas)
    • Dirbtuvių ir ūkio įrenginių valdymo pultai

    Naudojimas pagal poreikį

    Staklių derinimo specialistui.
    juodas plastikinis 1NO mygtukas tinka impulsiniam (JOG) variklio pasukimui derinant mechanizmą.
    PLC pultų projektuotojui.
    juoda neutrali spalva naudojama režimo, žingsnio ar patvirtinimo komandoms į PLC įėjimą.
    Kėlimo ir pavaros įrenginių montuotojui.
    mygtukas be fiksacijos tinka valdymui „kol laikoma“, kai mechanizmas juda tik spaudžiant.

    Praktinis panaudojimas

    Jeigu derinant juostą reikia ją pasukti po truputį, tada FP PCP bl Pl 1NO jungiamas be savilaikos tiesiai į kontaktoriaus ritės grandinę, o variklis sukasi tik tol, kol mygtukas laikomas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCP bl Pl taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Tiesioginis valdymas 1NO į ritės grandinę be savilaikos Mechanizmas veikia tik laikant mygtuką Tinka derinimui ir JOG režimui
    PLC įėjimas 1NO į PLC skaitmeninį įėjimą PLC gauna komandos impulsą 24 V DC įėjimui naudokite atskirą valdymo grandinę
    Kelios valdymo vietos 1NO lygiagrečiai Komanda iš bet kurios vietos Ženklinkite laidus pagal schemą
    Mygtukų dėžutė Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje naudokite FP SD gaubtuvą ir tinkamos IP klasės dėžutę

    Kaip parinkti FP PCP mygtuką be pašvietimo

    Spalva / kontaktas / korpusas Rekomenduojamas modelis
    žalias, 1NO, metalinis FP PCP gr (START)
    raudonas, 1NC, metalinis FP PCP r (STOP)
    juodas, 1NO, metalinis FP PCP bl (bendra funkcija)
    geltonas, 1NO, metalinis FP PCP y (įspėjimas / įsikišimas)
    baltas, 1NO, metalinis FP PCP w (bendra funkcija)
    žalias, 1NO, metalinis, užrašas Start FP PCP gr Start (START)
    raudonas, 1NC, metalinis, užrašas Stop FP PCP r Stop (STOP)
    žalias, 1NO, plastikinis FP PCP gr Pl (START)
    raudonas, 1NC, plastikinis FP PCP r Pl (STOP)
    juodas, 1NO, plastikinis FP PCP bl Pl (bendra funkcija) ← šis modelis
    geltonas, 1NO, plastikinis FP PCP y Pl (įspėjimas / įsikišimas)
    mėlynas, 1NO, plastikinis FP PCP blue Pl (RESET)
    žalias, 1NO, plastikinis, užrašas Start FP PCP gr Start Pl (START)
    raudonas, 1NC, plastikinis, užrašas Stop FP PCP r Stop Pl (STOP)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą (žalia – START, raudona – STOP, geltona – įsikišimas, mėlyna – RESET, balta ir juoda – bendra funkcija), tada formą (įleistas PCP saugo nuo atsitiktinio paspaudimo, iškilęs PCPB greičiau paspaudžiamas) ir korpusą (metalinis – intensyviam naudojimui, plastikinis Pl – ekonomiškiems skydams).
    Kada rinktis kitą sprendimą: metalinė versija – FP PCP bl; iškilęs mygtukas – FP PCPB serija; su LED pašvietimu – FP PCPI serija (5 spalvos); START–STOP viename elemente – FP Prec LG; papildomi kontaktai – FP NO, FP NC; silikoninis gaubtuvas – FP SD.

    Pliusai

    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo
    • 1NO kontaktas bendros paskirties funkcijai
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • IP67 su silikoniniu gaubtuvu FP SD

    Minusai / ribojimai

    • Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI serija (5 spalvos)
    • Priekinė dalis be gaubtuvo IP40 – lauke ar drėgnoje vietoje naudokite FP SD gaubtuvą ir apsauginę dėžutę
    • Plastikinis korpusas mažiau atsparus smūgiams nei metalinis – intensyviam naudojimui rinkitės metalinę versiją
    • Vienas kontaktas – jei reikia daugiau, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    juodas
    įleistas
    plastikinis
    IP40
    Tinka, kai reikia:
    • reikia bendros paskirties mygtuko be pašvietimo (juodas);
    • tinka įleistas, nuo atsitiktinio paspaudimo apsaugotas stūmiklis;
    • reikia ekonomiško plastikinio 22 mm valdymo elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai tinka 1NO kontaktas;
    • ar nereikia LED pašvietimo būsenai rodyti;
    • ar IP40 pakanka montavimo vietai, ar reikės FP SD gaubtuvo.
    Svarbus priminimas: FP PCP bl Pl yra juodas įleistas plastikinis mygtukas su 1NO kontaktu be pašvietimo; LED versijos žymimos FP PCPI.

    DUK

    Ar FP PCP bl Pl turi pašvietimą?
    Ne, FP PCP bl Pl yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.
    Koks kontaktas?
    Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar galima padidinti apsaugos laipsnį?
    Uždėjus silikoninį gaubtuvą FP SD priekinės dalies apsaugos laipsnis pasiekia IP67.
    Ar yra metalinė versija?
    Taip, FP PCP bl yra tos pačios funkcijos metalinė alternatyva.

    Mygtukas | 22 mm | 1NO | juodas | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP bl Pl

    Promfactor Baltic FP PCP bl Pl – juodas įleistas plastikinis mygtukas 1NO, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – bendros paskirties mygtukas valdymo pultams, skydams ir mygtukų dėžutėms.
