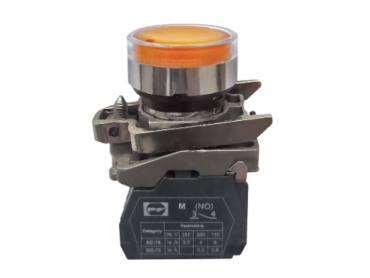

  • Mygtukas | 22mm | 230V | 1NO | geltonas | su pašvietimu | IP40 | Promfactor Baltic | FP PCPI y | 4779040157895

    Kodas: FP PCPI y
    Barkodas: 4779040157895

    Mygtukas su LED pašvietimu Ø 22 mm, 1NO, geltona, LED 230 V, IP40, Promfactor Baltic FP PCPI y. Valdymo grandinėms: AC-15 6 A / DC-13 0,6 A, Ui 660 V.

  • Mygtukas su LED pašvietimu | 22 mm | 1NO | geltonas | metalinis | LED 230 V | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI y

    FP PCPI y – Promfactor Baltic FP serijos geltonas šviečiantis metalinis mygtukinis jungiklis su 1NO kontaktu ir 230 V LED pašvietimu. Montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje, priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Geltona spalva pagal EN 60204-1 reiškia įsikišimą nenormalioje situacijoje, pvz., sutrikimo patvirtinimą ar ciklo nutraukimą. NO kontaktas grandinę uždaro tik paspaudus, todėl mygtukas siunčia paleidimo ar valdymo komandą.
    Kontaktas
    1NO
    Mygtuko tipas
    šviečiantis, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Pašvietimas
    LED 230 V
    Apsaugos laipsnis
    IP40 iš priekio
    Spalva
    geltona

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galinės pusės užveržiamas veržle. Kontaktų blokas prijungiamas varžtiniais gnybtais, užveržimo momentas 0,8 Nm.

    Ramybės būsenoje NO kontaktas atviras, paspaudus jis uždaro grandinę, o atleidus mygtukas grįžta į pradinę padėtį (be fiksacijos). Paleidimui jis jungiamas lygiagrečiai kontaktoriaus papildomam kontaktui 13–14, kad variklis veiktų ir atleidus mygtuką.

    LED pašvietimas maitinamas 230 V įtampa, todėl valdymo grandinė turi būti tokios pat įtampos. Kitokia įtampa LED sudegins arba jis nešvies.

    Kuo naudingas FP PCPI y? Mygtukas ir indikatorius viename – operatorius mato būseną, o durelėse reikia mažiau skylių.

    Techninės specifikacijos

    Prekės tipas Mygtukas su LED pašvietimu, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCPI y
    EAN 4779040157895
    Serija FP (22 mm valdymo mygtukai)
    Korpusas metalinis
    Spalva geltona
    Kontaktas 1NO
    Pašvietimas LED 230 V
    Standartas IEC/EN 60947-5
    Naudojimo kategorija AC-15 / DC-13
    Vardinė įtampa Ue iki 380 V AC / 220 V DC
    Vardinė srovė 6 A (AC) / 0,6 A (DC)
    Izoliacijos įtampa Ui 660 V
    Dažnis 50/60 Hz
    Mechaninis patvarumas 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+55 °C
    Garantija 24 mėn. nuo naudojimo pradžios (ne ilgiau kaip 30 mėn. nuo pardavimo)

    Pagrindinės funkcijos

    • 1NO kontaktas – paspaudus uždaro valdymo grandinę
    • Grįžtamasis veikimas – atleidus grįžta į pradinę padėtį
    • LED indikacija – rodo būseną, 230 V
    • Ø 22 mm montavimas – tinka standartinėms skydų skylėms ir mygtukų dėžutėms
    • Varžtiniai gnybtai – patikimas laidų prijungimas, 0,8 Nm

    Kur naudojamas?

    • Siurblių, ventiliatorių ir kompresorių valdymo skydai
    • Variklių START–STOP valdymas su kontaktoriumi
    • Automatikos skydų ir PLC įėjimų komandos
    • Mygtukų dėžutės prie įrenginių ir valdymo pultai

    Naudojimas pagal poreikį

    Elektrikui montuotojui. Standartinė 22 mm skylė, varžtiniai gnybtai ir aiškus kontaktų žymėjimas leidžia greitai sumontuoti ir pakeisti seną mygtuką.
    Automatikos skydų gamintojui. Vienos serijos mygtukai, lemputės ir START–STOP leidžia surinkti vientisos išvaizdos skydą.
    Įrenginių priežiūrai. Dažnai keičiamas komponentas, kurį verta turėti atsargoje pagal spalvą ir kontaktą.

    Praktinis panaudojimas

    Ventiliacijos skyde 230 V valdymo grandinėje šviečiantis mygtukas ir valdo įrenginį, ir parodo jo būseną, todėl papildomos signalinės lemputės nereikia.
    Pliusai
    • Mygtukas ir indikatorius viename
    • Būsena matoma iš toli
    • Standartinė Ø 22 mm skylė
    • Ui 660 V, AC-15 / DC-13
    Minusai
    • IP40 – netinka lauke ir plovimo zonose be papildomo gaubto
    • LED įtampa turi tiksliai sutapti su valdymo įtampa
    • Neskirtas variklio srovei jungti tiesiogiai

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, prieš darbus atjungus įtampą ir patikrinus, kad jos nėra.
    • Valdymo grandinę apsaugokite atskiru automatiniu jungikliu ar saugikliu pagal laido skerspjūvį.
    • STOP funkcijai naudokite NC kontaktą, START – grįžtamąjį NO su kontaktoriaus savilaika.
    • Metalinės durelės su įrenginiais turi būti sujungtos su PE.
    Greitas pasirinkimo gidas
    Ø 22 mm1NOgeltonaLED 230 VIP40be fiksacijosAC-15 / DC-13

    DUK

    ⚡ Ar FP PCPI y turi pašvietimą?
    Taip, LED pašvietimas 230 V. Jis jungiamas prie tos pačios įtampos valdymo grandinės.
    ⚡ Koks kontaktas?
    Vienas 1NO kontaktas: paspaudus grandinė uždaroma.
    ⚡ Kokio dydžio skylės reikia?
    Standartinės Ø 22 mm skylės skydo durelėse, pulte ar mygtukų dėžutėje.
    ⚡ Ar mygtukas fiksuojasi?
    Ne, mygtukas yra grįžtamasis – atleidus grįžta į pradinę padėtį.
    ⚡ Kokią srovę galima jungti?
    Pagal gamintojo duomenis vardinė srovė 6 A (AC-15) ir 0,6 A (DC-13). Mygtukas skirtas valdymo grandinėms, variklis jungiamas per kontaktorių.

    Mygtukas su LED pašvietimu | 22 mm | 1NO | geltonas | metalinis | LED 230 V | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI y

    FP PCPI y – patikimas Promfactor Baltic FP serijos 1NO mygtukas Ø 22 mm skylei su 230 V LED. Tinka skydams, pultams ir mygtukų dėžutėms sausose patalpose. Reikia pagalbos parenkant mygtukus visam skydui? Atsiųskite schemą – parinksime ir pateiksime pasiūlymą.

    Publikuota: 2026-11-05 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-05

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
