  • Nauja prekė   Mygtukas iškilęs | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB gr

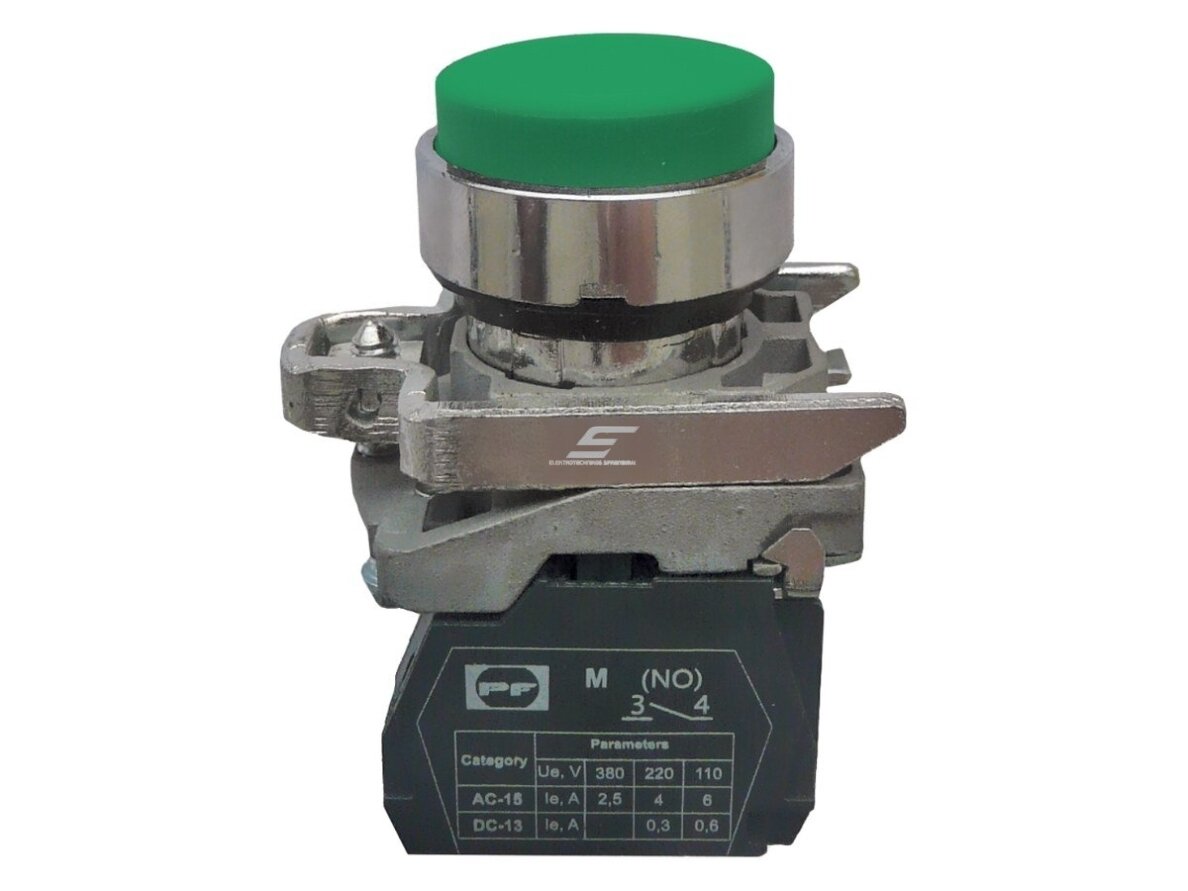

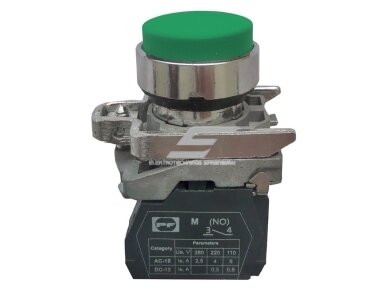

    Mygtukas iškilęs | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB gr

    Kodas: FP PCPB gr
    Pasiteirauti apie prekę
    Kaina 2.32 € su PVM
    ( 1.92 € be PVM )

    FP PCPB gr – žalias iškilęs metalinis mygtukas su 1NO kontaktu, Ø 22 mm, IP40, be fiksacijos, START (įjungimo) funkcijai skyduose ir valdymo pultuose.

  • Prekės aprašymas

    Mygtukas iškilęs | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB gr

    FP PCPB gr – Promfactor Baltic FP PCPB serijos žalias iškilęs metalinis mygtukinis jungiklis su 1NO kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Žalia spalva pagal EN 60204-1 / EN 60073 logiką reiškia paleidimą arba įjungimą, todėl operatorius iš karto atpažįsta START mygtuką. Iškilęs stūmiklis lengvai užčiuopiamas ir paspaudžiamas net su pirštinėmis.
    Kontaktas
    1NO
    Mygtuko tipas
    iškilęs, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Korpusas
    metalinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas tvirtinimo veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Ramybės būsenoje 1NO kontaktas atviras; paspaudus stūmiklį kontaktas užsidaro ir į valdymo grandinę ar PLC įėjimą perduodamas impulsas, o atleidus mygtukas grįžta į pradinę padėtį.

    Įjungus lygiagrečiai kontaktoriaus savilaikos kontaktui, trumpas paspaudimas paleidžia variklį ar įrenginį, kuris dirba iki STOP komandos.

    Kuo naudingas FP PCPB gr?
    Paprastas ir aiškus START mygtukas: metalinis korpusas, standartinė Ø 22 mm skylė ir 1 000 000 mechaninių ciklų resursas.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis iškilęs, be pašvietimo, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCPB gr
    Serija FP PCPB (iškilę mygtukai)
    Korpusas metalinis
    Spalva žalias
    Kontaktas 1NO
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – paspaudus uždaro grandinę – START, RESET ar PLC įėjimo komanda.
    • Iškilęs stūmiklis – lengvai užčiuopiamas ir paspaudžiamas su pirštinėmis.
    • Žalia spalva – aiškiai žymi START (įjungimo) funkciją pagal įprastą valdymo pultų spalvų logiką.
    • Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – suderinamas su kitais FP serijos 22 mm valdymo elementais ir mygtukų dėžutėmis.
    • Metalinis korpusas – patvarus dažnai naudojamuose pramoniniuose pultuose.
    • IP67 su silikoniniu gaubtuvu – uždėjus FP SD gaubtuvą priekinė dalis apsaugoma nuo dulkių ir vandens.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.

    Kur naudojamas?

    • Siurblio ar ventiliatoriaus paleidimas iš skydo durelių (START)
    • Kontaktoriaus savilaikos schema START–STOP
    • Konvejerio ar transporterio įjungimas
    • Kompresoriaus, smulkintuvo, maišyklės paleidimas
    • Pramoniniai valdymo pultai ir staklių skydai
    • Skydų durelės dažnai naudojamuose įrenginiuose

    Naudojimas pagal poreikį

    Dirbtuvių ir gamybos įrenginių elektrikui.
    iškilęs žalias START mygtukas lengvai paspaudžiamas su darbo pirštinėmis.
    Kompresorinių ir siurblinių skydų surinkėjui.
    metalinis iškilęs 1NO mygtukas su FP PCPB r sudaro patikimą START–STOP porą skydo duryse.
    Senų įrenginių modernizavimui.
    22 mm iškilęs START tiesiogiai pakeičia susidėvėjusį mygtuką nekeičiant savilaikos grandinės.

    Praktinis panaudojimas

    Jeigu kompresorius paleidžiamas kontaktoriumi su savilaika, tada FP PCPB gr 1NO jungiamas lygiagrečiai kontaktoriaus pagalbiniam NO, o paspaudus START ritė gauna įtampą ir kompresorius dirba iki STOP.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCPB gr taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Savilaikos schema 1NO lygiagrečiai su kontaktoriaus pagalbiniu NO Trumpas paspaudimas įjungia ir išlaiko kontaktorių STOP junkite nuosekliai su rite
    PLC įėjimas 1NO į PLC skaitmeninį įėjimą PLC gauna komandos impulsą 24 V DC įėjimui naudokite atskirą valdymo grandinę
    Kelios valdymo vietos 1NO lygiagrečiai Komanda iš bet kurios vietos Ženklinkite laidus pagal schemą
    Mygtukų dėžutė Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje naudokite FP SD gaubtuvą ir tinkamos IP klasės dėžutę

    Kaip parinkti FP PCPB iškilusį mygtuką

    Spalva / kontaktas / korpusas Rekomenduojamas modelis
    žalias, 1NO, metalinis FP PCPB gr (START) ← šis modelis
    raudonas, 1NC, metalinis FP PCPB r (STOP)
    žalias, 1NO, plastikinis FP PCPB gr Pl (START)
    raudonas, 1NC, plastikinis FP PCPB r Pl (STOP)
    mėlynas, 1NO, plastikinis FP PCPB blue Pl (RESET)
    juodas, 1NO, plastikinis FP PCPB bl Pl (bendra funkcija)
    geltonas, 1NO, plastikinis FP PCPB y Pl (įspėjimas)
    žalias, 1NO, plastikinis, užrašas Start FP PCPB gr Start Pl (START)
    raudonas, 1NC, plastikinis, užrašas Stop FP PCPB r Stop Pl (STOP)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą (žalia – START, raudona – STOP, geltona – įsikišimas, mėlyna – RESET, balta ir juoda – bendra funkcija), tada formą (įleistas PCP saugo nuo atsitiktinio paspaudimo, iškilęs PCPB greičiau paspaudžiamas) ir korpusą (metalinis – intensyviam naudojimui, plastikinis Pl – ekonomiškiems skydams).
    Kada rinktis kitą sprendimą: plastikinė versija – FP PCPB gr Pl; įleistas mygtukas – FP PCP serija; su LED pašvietimu – FP PCPI gr / gr24 / gr110; START–STOP viename elemente – FP Prec LG; papildomi kontaktai – FP NO, FP NC; silikoninis gaubtuvas – FP SD.

    Pliusai

    • Iškilęs stūmiklis – lengvai paspaudžiamas su pirštinėmis
    • 1NO kontaktas START (įjungimo) funkcijai
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • IP67 su silikoniniu gaubtuvu FP SD

    Minusai / ribojimai

    • Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI gr
    • Iškilęs mygtukas lengviau paspaudžiamas netyčia – ten, kur tai svarbu, rinkitės įleistą FP PCP
    • Priekinė dalis be gaubtuvo IP40 – lauke ar drėgnoje vietoje naudokite FP SD gaubtuvą ir apsauginę dėžutę
    • Vienas kontaktas – jei reikia daugiau, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    žalias
    iškilęs
    metalinis
    IP40
    Tinka, kai reikia:
    • reikia START (įjungimo) mygtuko be pašvietimo (žalias);
    • tinka iškilęs, lengvai paspaudžiamas stūmiklis;
    • reikia patvaraus metalinio 22 mm valdymo elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai tinka 1NO kontaktas;
    • ar nereikia LED pašvietimo būsenai rodyti;
    • ar IP40 pakanka montavimo vietai, ar reikės FP SD gaubtuvo.
    Svarbus priminimas: FP PCPB gr yra žalias iškilęs metalinis mygtukas su 1NO kontaktu be pašvietimo; LED versijos žymimos FP PCPI.

    DUK

    Ar FP PCPB gr turi pašvietimą?
    Ne, FP PCPB gr yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.
    Koks kontaktas?
    Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar galima padidinti apsaugos laipsnį?
    Uždėjus silikoninį gaubtuvą FP SD priekinės dalies apsaugos laipsnis pasiekia IP67.
    Ar yra plastikinė versija?
    Taip, FP PCPB gr Pl yra tos pačios funkcijos plastikinė alternatyva.

    Mygtukas iškilęs | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB gr

    Promfactor Baltic FP PCPB gr – žalias iškilęs metalinis mygtukas 1NO, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – START (įjungimo) mygtukas valdymo pultams, skydams ir mygtukų dėžutėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
