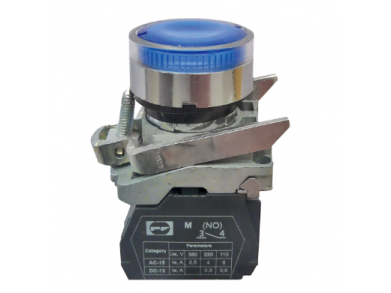

Mygtukas su LED pašvietimu | 22 mm | 1NO | mėlynas | LED 110 V | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI blue110
Kodas: FP PCPI blue110Kaina 6.32 € su PVM( 5.22 € be PVM )FP PCPI blue110 – mėlynas mygtukas su 110 V LED pašvietimu, 1NO kontaktu ir Ø 22 mm montavimu, IP40, tinka RESET (atstatymo) funkcijai skyduose ir valdymo pultuose.
-
Mygtukas su LED pašvietimu | 22 mm | 1NO | mėlynas | LED 110 V | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI blue110
FP PCPI blue110 – Promfactor Baltic FP PCPI serijos mėlyną mygtukinis jungiklis su LED pašvietimu, skirtas 22 mm skylei skydo durelėse ar valdymo pulte. Jame 1NO kontaktas ir 110 V LED pašvietimo modulis, mygtukas be fiksacijos (impulsinis), priekinės dalies apsaugos laipsnis IP40.
Pagrindinė mintis:
Mėlyna spalva skiriama privalomam operatoriaus veiksmui, dažniausiai RESET – gedimo ar apsaugos atstatymui, o šviečiantis LED paragina operatorių atlikti veiksmą. LED modulis 110 V parinktas 110 V valdymo grandinės (valdymo transformatorius 110 V).Kontaktas
1NOLED pašvietimas
110 V, mėlyna spalvaMontavimas
Ø 22 mm skylėApsauga
IP40 iš priekioVeikimo principas
Mygtukas įstatomas į Ø 22 mm skylę skydo durelėse ar pulto plokštėje ir iš galo priveržiamas tvirtinimo veržle; prie kontaktų bloko gnybtų prijungiami valdymo grandinės laidai (varžtų užveržimo momentas 0,8 Nm), o prie LED modulio gnybtų – atskira 110 V indikacijos grandinė.
Paspaudus mygtuką suveikia normaliai atviras kontaktas (1NO): nuspaudus grandinė užsidaro; atleidus mygtukas grįžta į pradinę padėtį, nes fiksacijos nėra. LED pašvietimas nuo kontakto nepriklauso – jis šviečia tada, kai į jo gnybtus paduodama 110 V įtampa, pvz., per kontaktoriaus pagalbinį kontaktą ar PLC išėjimą.
Rezultatas – vienoje 22 mm vietoje sujungtas valdymo elementas ir būsenos indikatorius: atstatymo (RESET) mygtukas valdikliui, apsaugos relei ar avarijos signalui patvirtinti, o šviečiantis mėlynas žiedas rodo būseną be atskiros signalinės lemputės.
Kuo naudingas FP PCPI blue110?
Vienas komponentas vietoje mygtuko ir signalinės lemputės: mažiau skylių duryse, mažiau laidų ir aiški RESET / privalomas veiksmas būsena operatoriui.Techninės specifikacijos
Prekės tipas Mygtukinis jungiklis su LED pašvietimu, be fiksacijos Gamintojas / kodas Promfactor Baltic / FP PCPI blue110 Serija FP PCPI (15 variantų: 5 spalvos × LED 24 / 110 / 230 V) Spalva mėlynas Kontaktas 1NO LED pašvietimo įtampa 110 V Apsaugos laipsnis IP40 iš priekio; IP20 iš montavimo pusės (FP serijos duomenys) Standartas IEC/EN 60947-5 Dažnis 50/60 Hz Izoliacijos įtampa Ui 660 V Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų Montavimo skylė Ø 22 mm Varžtų užveržimo momentas 0,8 Nm Darbo temperatūra -25…+45 °C Sandėliavimo temperatūra -25…+60 °C Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC Pagrindinės funkcijos
- 1NO kontaktas – uždaro grandinę paspaudus – tinka START, RESET ar PLC įėjimo signalui.
- LED pašvietimas 110 V – šviečiantis mėlynas žiedas rodo įrenginio būseną be atskiros signalinės lemputės.
- Atskira LED grandinė – pašvietimą galima valdyti kontaktoriaus pagalbiniu kontaktu ar PLC išėjimu nepriklausomai nuo mygtuko.
- Be fiksacijos – impulsinis veikimas – mygtukas atleidus grįžta, todėl tinka savilaikos schemoms ir PLC impulsams.
- Standartinė Ø 22 mm skylė – keičiamas su kitais 22 mm valdymo elementais, tinka PB tipo dėžutėms ir skydų durelėms.
- IP40 priekinė dalis – apsaugota nuo kietų dalelių, didesnių nei 1 mm, kai mygtukas sumontuotas skydo duryse.
- Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai naudojamuose valdymo pultuose.
Kur naudojamas?
- Gedimo ar avarijos atstatymas (RESET)
- Apsaugos relės ar PLC aliarmo patvirtinimas
- Privalomo operatoriaus veiksmo indikacija
- Režimo patvirtinimas staklių ar linijos pulte
- Staklių ar linijos pultas su 110 V valdymo transformatoriumi
- Valdymo pultai ir mygtukų dėžutės objektuose
Naudojimas pagal poreikį
Staklių ir linijų automatikos inžinieriui.
mėlynas šviečiantis 1NO mygtukas aiškiai atskiria RESET funkciją nuo START ir STOP.Pramonės įrenginių su 110 V valdymo transformatoriumi aptarnavimui.
110 V LED tiesiogiai tinka staklėms ir linijoms, kurių valdymo grandinė maitinama iš 110 V transformatoriaus.Pramonės staklių remontininkui.
mėlynas RESET mygtukas su 110 V LED tinka staklėms, kurių valdymas maitinamas iš 110 V transformatoriaus.Praktinis panaudojimas
Jeigu valdymo grandinė maitinama 110 V įtampa, tada FP PCPI blue110 1NO kontaktas jungiamas kaip RESET signalas, o 110 V LED per pagalbinį kontaktą ar PLC išėjimą šviečia, kai laukiama gedimo atstatymo.Pritaikymo gidas: kaip naudojamas praktikoje
FP PCPI blue110 taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas ir iš kur maitinamas 110 V LED:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba RESET funkcija 1NO į valdymo grandinę ar PLC įėjimą Paspaudus perduodamas impulsas Savilaikai naudokite kontaktoriaus pagalbinį NO Būsenos indikacija LED per kontaktoriaus pagalbinį kontaktą ar PLC išėjimą Mėlynas žiedas rodo, kad funkcija aktyvi LED grandinę apsaugokite valdymo saugikliu 110 V valdymo grandinė LED 110 V gnybtai Indikacija be papildomų keitiklių LED maitinamas iš 110 V valdymo transformatoriaus antrinės apvijos Mygtukų dėžutė (pultas) Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Lauke ar drėgnoje vietoje rinkitės dėžutę su aukštesne IP klase Kaip parinkti FP PCPI mygtuką su LED pašvietimu
Spalva / kontaktas / LED įtampa Rekomenduojamas modelis žalias, 1NO, LED 24 V FP PCPI gr24 (START / ĮJUNGTA) žalias, 1NO, LED 110 V FP PCPI gr110 (START / ĮJUNGTA) žalias, 1NO, LED 230 V FP PCPI gr (START / ĮJUNGTA) raudonas, 1NC, LED 24 V FP PCPI r24 (STOP / IŠJUNGTA) raudonas, 1NC, LED 110 V FP PCPI r110 (STOP / IŠJUNGTA) raudonas, 1NC, LED 230 V FP PCPI r (STOP / IŠJUNGTA) geltonas, 1NO, LED 24 V FP PCPI y24 (įspėjimas / įsikišimas) geltonas, 1NO, LED 110 V FP PCPI y110 (įspėjimas / įsikišimas) geltonas, 1NO, LED 230 V FP PCPI y (įspėjimas / įsikišimas) mėlynas, 1NO, LED 24 V FP PCPI blue24 (RESET / privalomas veiksmas) mėlynas, 1NO, LED 110 V FP PCPI blue110 (RESET / privalomas veiksmas) ← šis modelis mėlynas, 1NO, LED 230 V FP PCPI blue (RESET / privalomas veiksmas) baltas, 1NO, LED 24 V FP PCPI w24 (bendros paskirties funkcija) baltas, 1NO, LED 110 V FP PCPI w110 (bendros paskirties funkcija) baltas, 1NO, LED 230 V FP PCPI w (bendros paskirties funkcija) žalias, 1NO, LED 24 V, plastikinis FP PCPI gr24 Pl (plastikinė versija) žalias, 1NO, LED 230 V, plastikinis FP PCPI gr Pl (plastikinė versija) raudonas, 1NO, LED 24 V, plastikinis FP PCPI r24 Pl (plastikinė versija) raudonas, 1NO, LED 230 V, plastikinis FP PCPI r Pl (plastikinė versija) Taisyklė: pirmiausia pasirinkite funkciją pagal spalvą (žalia – START, raudona – STOP, geltona – įspėjimas, mėlyna – RESET, balta – bendra funkcija), tada LED įtampą pagal valdymo grandinę (24 V, 110 V arba 230 V); raudoni FP PCPI turi 1NC kontaktą, kiti – 1NO.Kada rinktis kitą sprendimą: ta pati spalva kita LED įtampa – FP PCPI blue24, FP PCPI blue; be pašvietimo – FP PCP serija; iškilęs mygtukas – FP PCPB; START–STOP dvigubas mygtukas su LED – FP PrecI LG (230 V) ir FP PrecI24 LG (24 V).Pliusai
- Mygtukas ir indikatorius viename 22 mm elemente
- LED pašvietimas 110 V be papildomų keitiklių
- 1NO kontaktas RESET (atstatymo) funkcijai
- Atskira LED grandinė – pašvietimą galima valdyti nepriklausomai
- Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
- 1 000 000 mechaninių ciklų
Minusai / ribojimai
- LED veikia tik su 110 V – kitai valdymo įtampai rinkitės FP PCPI blue24, FP PCPI blue
- Priekinė dalis IP40 – lauke ar plaunamose vietose naudokite apsauginę dėžutę su aukštesne IP klase
- Vienas kontaktas – jei reikia NO + NC, rinkitės kitą sprendimą ar papildomą kontaktoriaus pagalbinį kontaktą
- Be fiksacijos – nėra skirtas avariniam stabdymui; tam naudokite grybo formos avarinio stabdymo jungiklį su fiksacija
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
- LED modulį junkite tik į 110 V grandinę – didesnė įtampa sugadins pašvietimą.
- Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
- Varžtus priveržkite 0,8 Nm momentu, laidų galus užspauskite antgaliais.
- Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.
Greitas pasirinkimo gidas
Ø 22 mm1NOLED 110 VmėlynasIP40be fiksacijosTinka, kai reikia:- reikia RESET (atstatymo) mygtuko su šviečiančiu mėlynu žiedu;
- valdymo ar indikacijos grandinė yra 110 V;
- norite sutaupyti vietą duryse vietoje atskiro mygtuko ir lemputės.
Patikrinkite prieš naudojimą:- indikacijos grandinės įtampą – ar ji tikrai 110 V;
- ar funkcijai reikia 1NO kontakto;
- ar IP40 pakanka montavimo vietai.
Svarbus priminimas: FP PCPI blue110 yra mėlynas 1NO mygtukas su 110 V LED; kitai LED įtampai ar kitam kontaktui rinkitės atitinkamą FP PCPI modelį.DUK
Kokia FP PCPI blue110 LED pašvietimo įtampa?
LED pašvietimo modulis skirtas 110 V įtampai.Koks kontaktas?
Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.Kokio dydžio skylės reikia?
Mygtukas montuojamas į standartinę Ø 22 mm skylę.Ar mygtukas fiksuojasi?
Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.Ar LED šviečia paspaudus mygtuką?
LED turi atskirus gnybtus ir šviečia tada, kai jam paduodama įtampa, todėl jį galima valdyti pagalbiniu kontaktu ar PLC išėjimu.Ar tinka lauko montavimui?
Priekinės dalies apsaugos laipsnis IP40, todėl lauke mygtuką montuokite apsauginėje dėžutėje su aukštesne IP klase.Mygtukas su LED pašvietimu | 22 mm | 1NO | mėlynas | LED 110 V | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI blue110
Promfactor Baltic FP PCPI blue110 – mėlynas mygtukas su LED pašvietimu 110 V, 1NO, Ø 22 mm, IP40, be fiksacijos – atstatymo (RESET) mygtukas valdikliui, apsaugos relei ar avarijos signalui patvirtinti skyduose ir valdymo pultuose.
