Mygtukas iškilęs | 22 mm | 1NC | raudonas | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB r
Kodas: FP PCPB rKaina 2.57 € su PVM( 2.13 € be PVM )FP PCPB r – raudonas iškilęs STOP mygtukas su 1NC kontaktu, Ø 22 mm, IP40, be fiksacijos, kontaktorių savilaikos schemoms ir valdymo pultams skyduose.
-
Mygtukas iškilęs | 22 mm | 1NC | raudonas | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB r

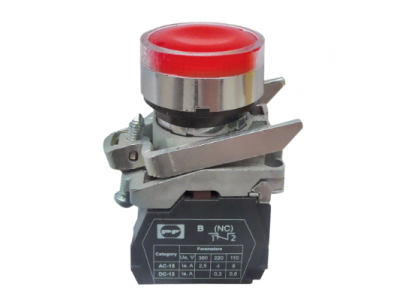

FP PCPB r – Promfactor Baltic FP PCPB serijos raudonas iškilęs (išsikišantis) mygtukinis jungiklis su 1NC kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę, priekinės dalies apsaugos laipsnis IP40.
Pagrindinė mintis:
Raudonas mygtukas su 1NC kontaktu – klasikinis STOP elementas: nuspaudus nutraukiama kontaktoriaus ritės grandinė ir įrenginys sustoja. Iškilęs stūmiklis lengvai užčiuopiamas ir paspaudžiamas net su pirštinėmis, todėl STOP pasiekiamas greitai.Kontaktas
1NC (STOP)Mygtuko tipas
Iškilęs, be fiksacijosMontavimas
Ø 22 mm skylėApsauga
IP40 iš priekioVeikimo principas
Mygtukas įstatomas į Ø 22 mm skylę skydo durelėse, pulto plokštėje ar mygtukų dėžutėje ir iš galo priveržiamas veržle; prie 1NC kontakto gnybtų prijungiami valdymo grandinės laidai (varžtų užveržimo momentas 0,8 Nm).
Ramybės būsenoje 1NC kontaktas uždaras ir valdymo grandinė praleidžia srovę; paspaudus iškilusį stūmiklį kontaktas atsidaro ir grandinė nutrūksta, o atleidus mygtukas grįžta į pradinę padėtį.
Įjungus nuosekliai su kontaktoriaus rite, paspaudimas išjungia kontaktorių ir sustabdo variklį ar įrenginį; nutrūkus laidui grandinė taip pat atsijungia, todėl STOP logika išlieka saugi.
Kuo naudingas FP PCPB r?
Paprastas ir patikimas STOP mygtukas: iškilęs stūmiklis greitai randamas ir paspaudžiamas, 1NC kontaktas užtikrina saugią išjungimo logiką.Techninės specifikacijos
Prekės tipas Mygtukinis jungiklis iškilęs, be pašvietimo, be fiksacijos Gamintojas / kodas Promfactor Baltic / FP PCPB r Serija FP PCPB (iškilę mygtukai) Spalva raudona Kontaktas 1NC Pašvietimas nėra Apsaugos laipsnis IP40 iš priekio; IP20 iš montavimo pusės (FP serijos duomenys) Standartas IEC/EN 60947-5 Dažnis 50/60 Hz Izoliacijos įtampa Ui 660 V Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų Montavimo skylė Ø 22 mm Varžtų užveržimo momentas 0,8 Nm Darbo temperatūra -25…+45 °C Sandėliavimo temperatūra -25…+60 °C Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC Pagrindinės funkcijos
- 1NC kontaktas – paspaudus nutraukia grandinę – STOP funkcija ir nuoseklus kelių STOP vietų jungimas.
- Iškilęs stūmiklis – lengvai užčiuopiamas ir paspaudžiamas su pirštinėmis.
- Raudona spalva – aiškiai žymi stabdymo / išjungimo funkciją pagal įprastą valdymo pultų spalvų logiką.
- Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
- Standartinė Ø 22 mm skylė – suderinamas su kitais 22 mm valdymo elementais ir mygtukų dėžutėmis.
- Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai naudojamuose pultuose.
Kur naudojamas?
- Variklio START–STOP savilaikos schema
- Siurblinės ar ventiliacijos skydo STOP mygtukas
- Konvejerio sustabdymas iš vietinio pulto
- Kelių valdymo vietų STOP, jungiami nuosekliai
- Kompresorių, smulkintuvų, maišyklių valdymas
- Mygtukų dėžutės prie įrenginio (vietinis STOP)
Naudojimas pagal poreikį
Dirbtuvių ir gamybos įrenginių elektrikui.
iškilęs raudonas STOP mygtukas greitai paspaudžiamas su darbo pirštinėmis.Automatikos skydų surinkėjui.
1NC kontaktas jungiamas nuosekliai į ritės grandinę ir užtikrina saugią STOP logiką.Įrenginių modernizavimui.
pigus 22 mm STOP mygtukas be pašvietimo pakeičia susidėvėjusius senus mygtukus neperdarant grandinės.Praktinis panaudojimas
Jeigu konvejeris valdomas iš dviejų vietų, tada du FP PCPB r 1NC kontaktai jungiami nuosekliai į kontaktoriaus ritės grandinę, ir paspaudus bet kurį iš jų konvejeris sustoja.Pritaikymo gidas: kaip naudojamas praktikoje
FP PCPB r naudojamas visur, kur reikia aiškaus ir lengvai paspaudžiamo STOP mygtuko:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba START–STOP schema 1NC nuosekliai su kontaktoriaus rite, START – FP PCPB gr Paspaudus kontaktorius atsijungia START junkite lygiagrečiai su pagalbiniu NO Kelios valdymo vietos Visi STOP 1NC nuosekliai Sustabdymas iš bet kurios vietos Patikrinkite kiekvieną mygtuką atskirai PLC įėjimas 1NC į PLC skaitmeninį įėjimą PLC mato ir nutrūkusį laidą kaip STOP Programoje naudokite NC logiką Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis STOP prie įrenginio Drėgnoje vietoje rinkitės aukštesnės IP klasės dėžutę Kaip parinkti FP PCPB iškilusį mygtuką
Spalva / kontaktas / korpusas Rekomenduojamas modelis raudonas, 1NC FP PCPB r (STOP) ← šis modelis žalias, 1NO FP PCPB gr (START) raudonas, 1NC, plastikinis FP PCPB r Pl (STOP, plastikinė versija) raudonas, 1NC, plastikinis, užrašas Stop FP PCPB r Stop Pl žalias, 1NO, plastikinis FP PCPB gr Pl (START, plastikinė versija) žalias, 1NO, plastikinis, užrašas Start FP PCPB gr Start Pl mėlynas, 1NO, plastikinis FP PCPB blue Pl (RESET) juodas, 1NO, plastikinis FP PCPB bl Pl (bendra funkcija) geltonas, 1NO, plastikinis FP PCPB y Pl (įspėjimas) Taisyklė: iškilęs mygtukas (PCPB) greičiau randamas ir paspaudžiamas su pirštinėmis, o įleistas (PCP) labiau apsaugo nuo atsitiktinio paspaudimo; STOP funkcijai rinkitės raudoną su 1NC kontaktu, START – žalią su 1NO.Kada rinktis kitą sprendimą: įleistas raudonas STOP – FP PCP r arba FP PCP r Stop; su LED pašvietimu – FP PCPI r (230 V), FP PCPI r110, FP PCPI r24; grybo formos – FP PM r; START–STOP dvigubas – FP Prec LG; plastikinė versija – FP PCPB r Pl.Pliusai
- Iškilęs stūmiklis – lengvai paspaudžiamas su pirštinėmis
- 1NC kontaktas saugiai STOP logikai
- Standartinė Ø 22 mm skylė
- Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
- 1 000 000 mechaninių ciklų
- Paprastas montavimas be papildomų modulių
Minusai / ribojimai
- Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI r su LED
- Iškilęs mygtukas lengviau paspaudžiamas netyčia – ten, kur tai svarbu, rinkitės įleistą FP PCP r
- Priekinė dalis IP40 – lauke ar drėgnoje vietoje naudokite apsauginę dėžutę
- Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite grybo formos avarinio stabdymo jungiklį su fiksacija
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
- Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
- Varžtus priveržkite 0,8 Nm momentu, laidų galus užspauskite antgaliais.
- Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.
Greitas pasirinkimo gidas
Ø 22 mm1NCraudonasiškilęsIP40be pašvietimoTinka, kai reikia:- reikia paprasto raudono STOP mygtuko;
- operatorius dirba su pirštinėmis ir mygtukas turi būti lengvai paspaudžiamas;
- STOP turi nutraukti grandinę (1NC).
Patikrinkite prieš naudojimą:- ar nereikia LED pašvietimo – tada rinkitės FP PCPI r;
- ar nebus atsitiktinių paspaudimų pavojaus;
- ar IP40 pakanka montavimo vietai.
Svarbus priminimas: FP PCPB r yra raudonas iškilęs mygtukas su 1NC kontaktu be pašvietimo; LED versija – FP PCPI r, FP PCPI r110 arba FP PCPI r24.DUK
Ar FP PCPB r turi pašvietimą?
Ne, FP PCPB r yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.Koks kontaktas?
Mygtukas turi vieną 1NC kontaktą, kuris paspaudus nutraukia grandinę.Kuo skiriasi PCPB nuo PCP?
PCPB stūmiklis iškilęs ir lengviau paspaudžiamas, o PCP įleistas ir geriau saugo nuo atsitiktinio paspaudimo.Kokio dydžio skylės reikia?
Mygtukas montuojamas į standartinę Ø 22 mm skylę.Ar galima naudoti kaip avarinį stabdymą?
Ne, avariniam stabdymui reikia grybo formos jungiklio su fiksacija, atitinkančio EN ISO 13850.Ar yra plastikinė versija?
Taip, plastikinė versija žymima FP PCPB r Pl, o su užrašu Stop – FP PCPB r Stop Pl.Mygtukas iškilęs | 22 mm | 1NC | raudonas | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB r
Promfactor Baltic FP PCPB r – raudonas iškilęs mygtukas 1NC, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – STOP mygtukas kontaktorių savilaikos schemoms, skydams ir valdymo pultams.
