  • Nauja prekė   Mygtukas | START | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP gr Start

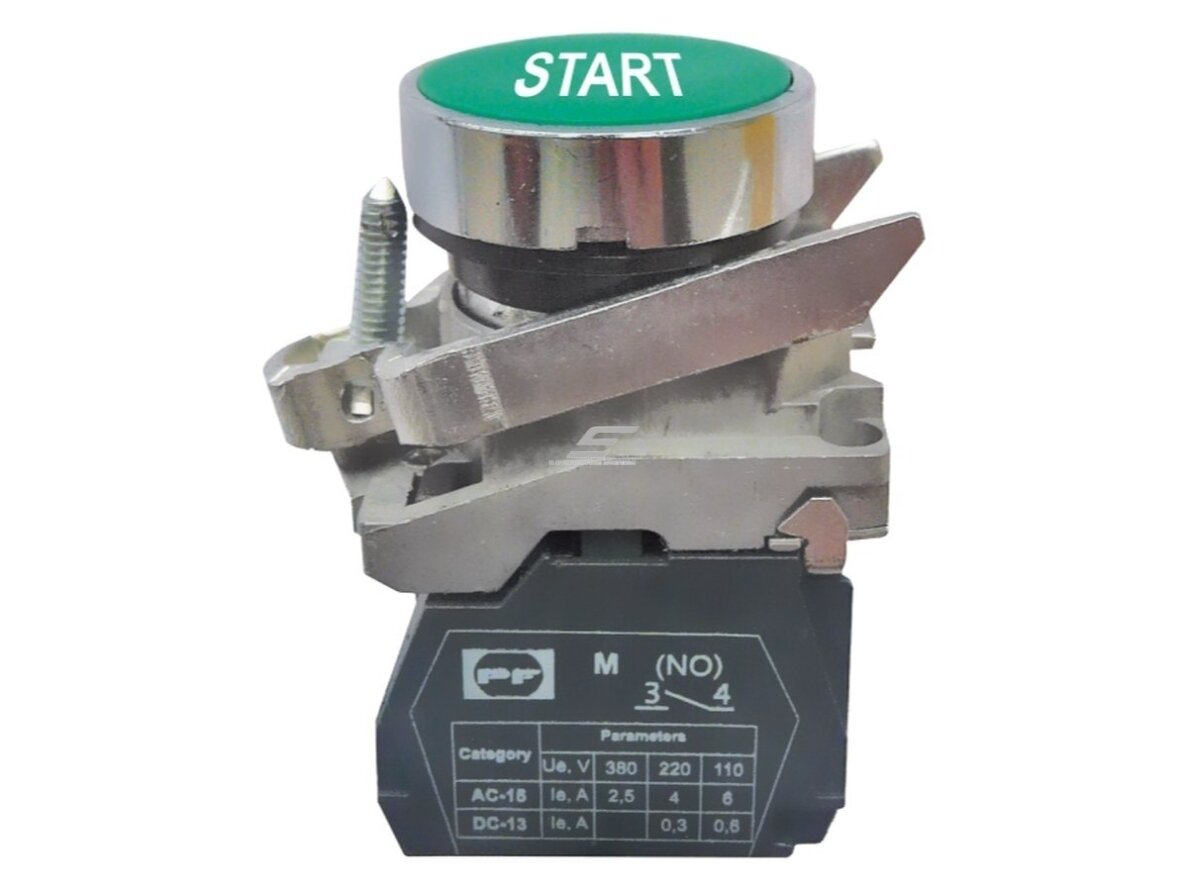

    Mygtukas | START | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP gr Start

    Kodas: FP PCP gr Start
    Pasiteirauti apie prekę
    Kaina 2.60 € su PVM
    ( 2.15 € be PVM )

    FP PCP gr Start – žalias įleistas metalinis mygtukas su užrašu Start, su 1NO kontaktu, Ø 22 mm, IP40, be fiksacijos, START (įjungimo) funkcijai skyduose ir pultuose.

  • Prekės aprašymas

    Mygtukas | START | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP gr Start

    FP PCP gr Start – Promfactor Baltic FP PCP serijos žalias įleistas metalinis mygtukinis jungiklis su užrašu Start, su 1NO kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Žalia spalva pagal EN 60204-1 / EN 60073 logiką reiškia paleidimą arba įjungimą, todėl operatorius iš karto atpažįsta START mygtuką. Įleistas stūmiklis nesikiša virš žiedo, todėl mygtukas sunkiau paspaudžiamas netyčia. Užrašas Start ant stūmiklio papildomai patvirtina funkciją be atskirų lipdukų.
    Kontaktas
    1NO
    Mygtuko tipas
    įleistas, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Korpusas
    metalinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas tvirtinimo veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Ramybės būsenoje 1NO kontaktas atviras; paspaudus stūmiklį kontaktas užsidaro ir į valdymo grandinę ar PLC įėjimą perduodamas impulsas, o atleidus mygtukas grįžta į pradinę padėtį.

    Įjungus lygiagrečiai kontaktoriaus savilaikos kontaktui, trumpas paspaudimas paleidžia variklį ar įrenginį, kuris dirba iki STOP komandos.

    Kuo naudingas FP PCP gr Start?
    Paprastas ir aiškus START mygtukas: metalinis korpusas, standartinė Ø 22 mm skylė ir 1 000 000 mechaninių ciklų resursas.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis įleistas, be pašvietimo, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCP gr Start
    Serija FP PCP (įleisti mygtukai)
    Korpusas metalinis
    Spalva žalias
    Užrašas Start
    Kontaktas 1NO
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – paspaudus uždaro grandinę – START, RESET ar PLC įėjimo komanda.
    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo šalia einant ar valant pultą.
    • Žalia spalva – aiškiai žymi START (įjungimo) funkciją pagal įprastą valdymo pultų spalvų logiką.
    • Užrašas Start – funkcija atpažįstama be papildomų lipdukų ir užrašų lentelių.
    • Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – suderinamas su kitais FP serijos 22 mm valdymo elementais ir mygtukų dėžutėmis.
    • Metalinis korpusas – patvarus dažnai naudojamuose pramoniniuose pultuose.
    • IP67 su silikoniniu gaubtuvu – uždėjus FP SD gaubtuvą priekinė dalis apsaugoma nuo dulkių ir vandens.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.

    Kur naudojamas?

    • Siurblio ar ventiliatoriaus paleidimas iš skydo durelių (START)
    • Kontaktoriaus savilaikos schema START–STOP
    • Konvejerio ar transporterio įjungimas
    • Kompresoriaus, smulkintuvo, maišyklės paleidimas
    • Pramoniniai valdymo pultai ir staklių skydai
    • Skydų durelės dažnai naudojamuose įrenginiuose

    Naudojimas pagal poreikį

    Skydų surinkėjui, ženklinančiam valdymo elementus.
    užrašas Start ant metalinio mygtuko pašalina papildomų lipdukų poreikį ir aiškiai žymi paleidimą.
    Mokymo ir laboratorijų stendams.
    žalias mygtukas su užrašu Start padeda pradedantiesiems iškart atpažinti paleidimo komandą.
    Eksportui skirtų įrenginių gamintojui.
    angliškas užrašas Start suprantamas operatoriams skirtingose šalyse.

    Praktinis panaudojimas

    Jeigu siurblys paleidžiamas iš skydo durelių, tada FP PCP gr Start 1NO jungiamas lygiagrečiai su kontaktoriaus savilaikos NO kontaktu, o paspaudus Start siurblys įsijungia ir dirba iki STOP komandos.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCP gr Start taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Savilaikos schema 1NO lygiagrečiai su kontaktoriaus pagalbiniu NO Trumpas paspaudimas įjungia ir išlaiko kontaktorių STOP junkite nuosekliai su rite
    PLC įėjimas 1NO į PLC skaitmeninį įėjimą PLC gauna komandos impulsą 24 V DC įėjimui naudokite atskirą valdymo grandinę
    Kelios valdymo vietos 1NO lygiagrečiai Komanda iš bet kurios vietos Ženklinkite laidus pagal schemą
    Mygtukų dėžutė Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje naudokite FP SD gaubtuvą ir tinkamos IP klasės dėžutę

    Kaip parinkti FP PCP mygtuką be pašvietimo

    Spalva / kontaktas / korpusas Rekomenduojamas modelis
    žalias, 1NO, metalinis FP PCP gr (START)
    raudonas, 1NC, metalinis FP PCP r (STOP)
    juodas, 1NO, metalinis FP PCP bl (bendra funkcija)
    geltonas, 1NO, metalinis FP PCP y (įspėjimas / įsikišimas)
    baltas, 1NO, metalinis FP PCP w (bendra funkcija)
    žalias, 1NO, metalinis, užrašas Start FP PCP gr Start (START) ← šis modelis
    raudonas, 1NC, metalinis, užrašas Stop FP PCP r Stop (STOP)
    žalias, 1NO, plastikinis FP PCP gr Pl (START)
    raudonas, 1NC, plastikinis FP PCP r Pl (STOP)
    juodas, 1NO, plastikinis FP PCP bl Pl (bendra funkcija)
    geltonas, 1NO, plastikinis FP PCP y Pl (įspėjimas / įsikišimas)
    mėlynas, 1NO, plastikinis FP PCP blue Pl (RESET)
    žalias, 1NO, plastikinis, užrašas Start FP PCP gr Start Pl (START)
    raudonas, 1NC, plastikinis, užrašas Stop FP PCP r Stop Pl (STOP)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą (žalia – START, raudona – STOP, geltona – įsikišimas, mėlyna – RESET, balta ir juoda – bendra funkcija), tada formą (įleistas PCP saugo nuo atsitiktinio paspaudimo, iškilęs PCPB greičiau paspaudžiamas) ir korpusą (metalinis – intensyviam naudojimui, plastikinis Pl – ekonomiškiems skydams).
    Kada rinktis kitą sprendimą: plastikinė versija – FP PCP gr Start Pl; iškilęs mygtukas – FP PCPB serija; su LED pašvietimu – FP PCPI gr / gr24 / gr110; START–STOP viename elemente – FP Prec LG; papildomi kontaktai – FP NO, FP NC; silikoninis gaubtuvas – FP SD.

    Pliusai

    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo
    • 1NO kontaktas START (įjungimo) funkcijai
    • Užrašas Start ant stūmiklio
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • IP67 su silikoniniu gaubtuvu FP SD

    Minusai / ribojimai

    • Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI gr
    • Priekinė dalis be gaubtuvo IP40 – lauke ar drėgnoje vietoje naudokite FP SD gaubtuvą ir apsauginę dėžutę
    • Vienas kontaktas – jei reikia daugiau, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    žalias
    įleistas
    metalinis
    IP40
    Start
    Tinka, kai reikia:
    • reikia START (įjungimo) mygtuko be pašvietimo (žalias);
    • tinka įleistas, nuo atsitiktinio paspaudimo apsaugotas stūmiklis;
    • reikia patvaraus metalinio 22 mm valdymo elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai tinka 1NO kontaktas;
    • ar nereikia LED pašvietimo būsenai rodyti;
    • ar IP40 pakanka montavimo vietai, ar reikės FP SD gaubtuvo.
    Svarbus priminimas: FP PCP gr Start yra žalias įleistas metalinis mygtukas su 1NO kontaktu be pašvietimo; LED versijos žymimos FP PCPI.

    DUK

    Ar FP PCP gr Start turi pašvietimą?
    Ne, FP PCP gr Start yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.
    Koks kontaktas?
    Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar galima padidinti apsaugos laipsnį?
    Uždėjus silikoninį gaubtuvą FP SD priekinės dalies apsaugos laipsnis pasiekia IP67.
    Ar yra plastikinė versija?
    Taip, FP PCP gr Start Pl yra tos pačios funkcijos plastikinė alternatyva.

    Mygtukas | START | 22 mm | 1NO | žalias | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP gr Start

    Promfactor Baltic FP PCP gr Start – žalias įleistas metalinis mygtukas 1NO su užrašu Start, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – START (įjungimo) mygtukas valdymo pultams, skydams ir mygtukų dėžutėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
