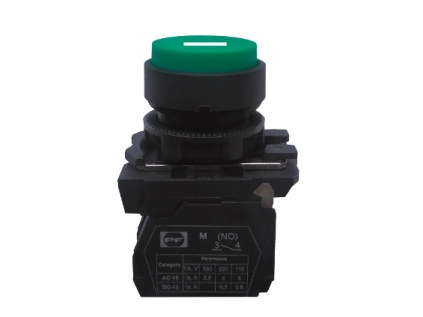

  • Mygtukas | START | 22mm | 1NO | žalias | plastikinis | IP40 | Promfactor Baltic | FP PCPB gr Start Pl | 4779040158403

    Kodas: FP PCPB gr Start Pl
    Barkodas: 4779040158403

    Mygtukas iškilęs Ø 22 mm, 1NO, žalia, IP40, Promfactor Baltic FP PCPB gr Start Pl. Valdymo grandinėms: AC-15 6 A / DC-13 0,6 A, Ui 660 V.

  • Mygtukas iškilęs | 22 mm | 1NO | žalias | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB gr Start Pl

    FP PCPB gr Start Pl – Promfactor Baltic FP serijos žalias iškilęs plastikinis mygtukinis jungiklis su užrašu START ir 1NO kontaktu. Montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje, priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Žalia spalva pagal EN 60204-1 tinka paleidimui ir įjungimui (START / ON), todėl operatorius iš karto atpažįsta, kuo prasideda darbas. NO kontaktas grandinę uždaro tik paspaudus, todėl mygtukas siunčia paleidimo ar valdymo komandą.
    Kontaktas
    1NO
    Mygtuko tipas
    iškilęs, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Pašvietimas
    nėra
    Apsaugos laipsnis
    IP40 iš priekio
    Spalva
    žalia

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galinės pusės užveržiamas veržle. Kontaktų blokas prijungiamas varžtiniais gnybtais, užveržimo momentas 0,8 Nm.

    Ramybės būsenoje NO kontaktas atviras, paspaudus jis uždaro grandinę, o atleidus mygtukas grįžta į pradinę padėtį (be fiksacijos). Paleidimui jis jungiamas lygiagrečiai kontaktoriaus papildomam kontaktui 13–14, kad variklis veiktų ir atleidus mygtuką.

    Mygtukas valdo tik valdymo grandinę: kontaktoriaus ritę, relę ar valdiklio įėjimą. Variklio srovė jungiama per kontaktorių, ne per mygtuką.

    Kuo naudingas FP PCPB gr Start Pl? Iškilęs stūmiklis lengvai paspaudžiamas net pirštinėmis, o plastikinis korpusas yra lengvas ir nebrangus sprendimas sausiems skydams.

    Techninės specifikacijos

    Prekės tipas Mygtukas iškilęs, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCPB gr Start Pl
    EAN 4779040158403
    Serija FP (22 mm valdymo mygtukai)
    Korpusas plastikinis
    Spalva žalia
    Kontaktas 1NO
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Naudojimo kategorija AC-15 / DC-13
    Vardinė įtampa Ue iki 380 V AC / 220 V DC
    Vardinė srovė 6 A (AC) / 0,6 A (DC)
    Izoliacijos įtampa Ui 660 V
    Dažnis 50/60 Hz
    Mechaninis patvarumas 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+55 °C
    Garantija 24 mėn. nuo naudojimo pradžios (ne ilgiau kaip 30 mėn. nuo pardavimo)

    Pagrindinės funkcijos

    • 1NO kontaktas – paspaudus uždaro valdymo grandinę
    • Grįžtamasis veikimas – atleidus grįžta į pradinę padėtį
    • Ø 22 mm montavimas – tinka standartinėms skydų skylėms ir mygtukų dėžutėms
    • Varžtiniai gnybtai – patikimas laidų prijungimas, 0,8 Nm

    Kur naudojamas?

    • Siurblių, ventiliatorių ir kompresorių valdymo skydai
    • Variklių START–STOP valdymas su kontaktoriumi
    • Automatikos skydų ir PLC įėjimų komandos
    • Mygtukų dėžutės prie įrenginių ir valdymo pultai

    Naudojimas pagal poreikį

    Elektrikui montuotojui. Standartinė 22 mm skylė, varžtiniai gnybtai ir aiškus kontaktų žymėjimas leidžia greitai sumontuoti ir pakeisti seną mygtuką.
    Automatikos skydų gamintojui. Vienos serijos mygtukai, lemputės ir START–STOP leidžia surinkti vientisos išvaizdos skydą.
    Įrenginių priežiūrai. Dažnai keičiamas komponentas, kurį verta turėti atsargoje pagal spalvą ir kontaktą.

    Praktinis panaudojimas

    Siurblinės skydo durelėse mygtukas siunčia komandą kontaktoriui, o kontaktoriaus savilaika palaiko darbą atleidus mygtuką.
    Pliusai
    • Iškilęs stūmiklis – lengvai paspaudžiamas
    • Plastikinis žiedas – lengvas ir ekonomiškas
    • Standartinė Ø 22 mm skylė
    • Ui 660 V, AC-15 / DC-13
    Minusai
    • IP40 – netinka lauke ir plovimo zonose be papildomo gaubto
    • Neturi pašvietimo – būsenai rodyti reikia lemputės
    • Neskirtas variklio srovei jungti tiesiogiai

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, prieš darbus atjungus įtampą ir patikrinus, kad jos nėra.
    • Valdymo grandinę apsaugokite atskiru automatiniu jungikliu ar saugikliu pagal laido skerspjūvį.
    • STOP funkcijai naudokite NC kontaktą, START – grįžtamąjį NO su kontaktoriaus savilaika.
    • Metalinės durelės su įrenginiais turi būti sujungtos su PE.
    Greitas pasirinkimo gidas
    Ø 22 mm1NOžaliabe pašvietimoIP40be fiksacijosAC-15 / DC-13

    DUK

    ⚡ Ar FP PCPB gr Start Pl turi pašvietimą?
    Ne, šis mygtukas be pašvietimo. Jei reikia rodyti būseną, rinkitės FP PCPI seriją su LED arba atskirą signalinę lemputę.
    ⚡ Koks kontaktas?
    Vienas 1NO kontaktas: paspaudus grandinė uždaroma.
    ⚡ Kokio dydžio skylės reikia?
    Standartinės Ø 22 mm skylės skydo durelėse, pulte ar mygtukų dėžutėje.
    ⚡ Ar mygtukas fiksuojasi?
    Ne, mygtukas yra grįžtamasis – atleidus grįžta į pradinę padėtį.
    ⚡ Kokią srovę galima jungti?
    Pagal gamintojo duomenis vardinė srovė 6 A (AC-15) ir 0,6 A (DC-13). Mygtukas skirtas valdymo grandinėms, variklis jungiamas per kontaktorių.

    Mygtukas iškilęs | 22 mm | 1NO | žalias | plastikinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCPB gr Start Pl

    FP PCPB gr Start Pl – patikimas Promfactor Baltic FP serijos 1NO mygtukas Ø 22 mm skylei. Tinka skydams, pultams ir mygtukų dėžutėms sausose patalpose. Reikia pagalbos parenkant mygtukus visam skydui? Atsiųskite schemą – parinksime ir pateiksime pasiūlymą.
