  • Nauja prekė   Mygtukas | STOP | 22 mm | 1NC | raudonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Stop

    Mygtukas | STOP | 22 mm | 1NC | raudonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Stop

    Kodas: FP PCP r Stop
    Pasiteirauti apie prekę
    Kaina 2.60 € su PVM
    ( 2.15 € be PVM )

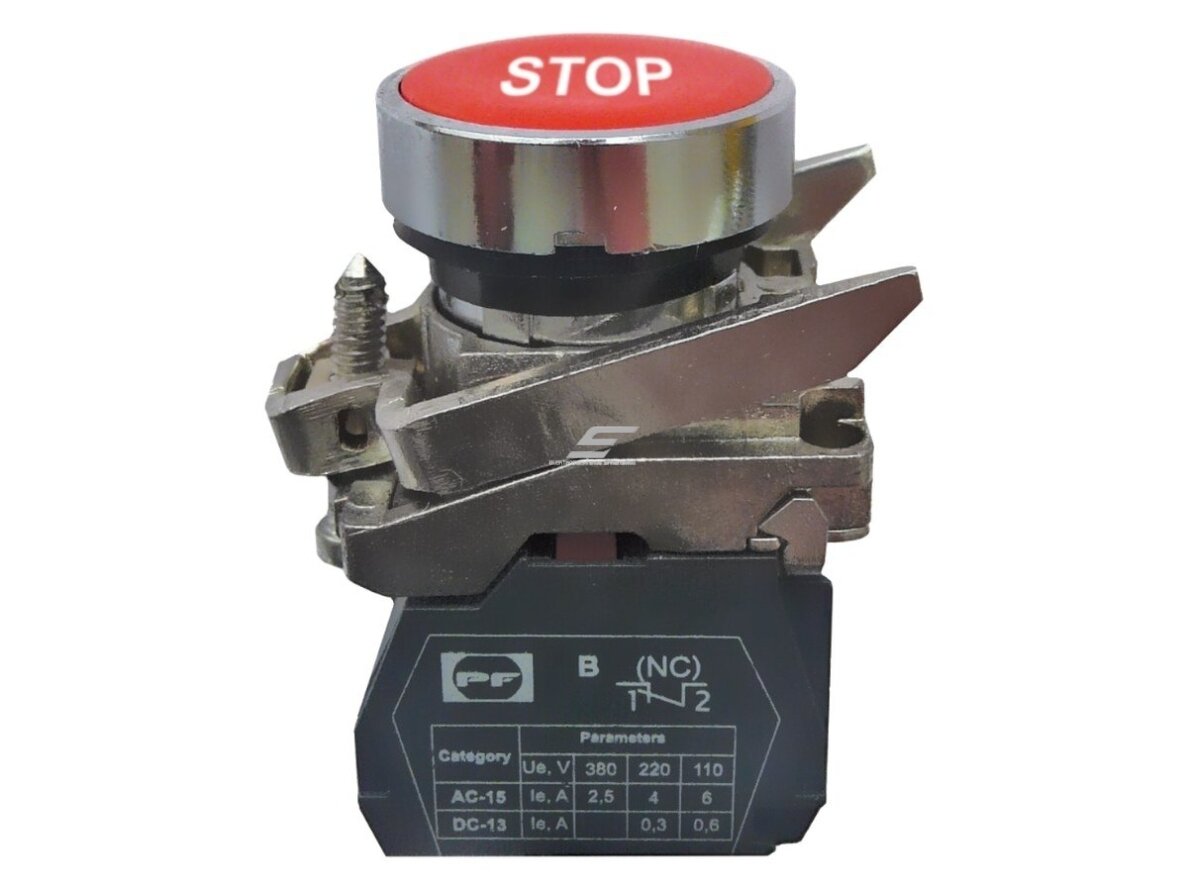

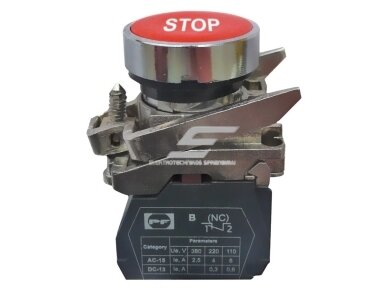

    FP PCP r Stop – raudonas įleistas metalinis mygtukas su užrašu Stop, su 1NC kontaktu, Ø 22 mm, IP40, be fiksacijos, STOP (išjungimo) funkcijai skyduose ir pultuose.

  • Prekės aprašymas

    Mygtukas | STOP | 22 mm | 1NC | raudonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Stop

    FP PCP r Stop – Promfactor Baltic FP PCP serijos raudonas įleistas metalinis mygtukinis jungiklis su užrašu Stop, su 1NC kontaktu, be pašvietimo ir be fiksacijos, montuojamas į Ø 22 mm skylę skydo durelėse, pulte ar mygtukų dėžutėje; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Raudona spalva reiškia stabdymą arba išjungimą, o 1NC kontaktas nuspaudus nutraukia grandinę – tai klasikinis STOP mygtukas kontaktoriaus savilaikos schemai. Įleistas stūmiklis nesikiša virš žiedo, todėl mygtukas sunkiau paspaudžiamas netyčia. Užrašas Stop ant stūmiklio papildomai patvirtina funkciją be atskirų lipdukų.
    Kontaktas
    1NC (STOP)
    Mygtuko tipas
    įleistas, be fiksacijos
    Montavimas
    Ø 22 mm skylė
    Korpusas
    metalinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas tvirtinimo veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Ramybės būsenoje 1NC kontaktas uždaras ir grandinė praleidžia srovę; paspaudus stūmiklį kontaktas atsidaro ir grandinė nutrūksta, o atleidus mygtukas grįžta į pradinę padėtį.

    Įjungus nuosekliai su kontaktoriaus rite, paspaudimas išjungia kontaktorių; nutrūkus laidui grandinė taip pat atsijungia, todėl STOP logika išlieka saugi.

    Kuo naudingas FP PCP r Stop?
    Patikimas STOP mygtukas su saugia NC logika: metalinis korpusas, standartinė Ø 22 mm skylė ir 1 000 000 mechaninių ciklų resursas.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis įleistas, be pašvietimo, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCP r Stop
    Serija FP PCP (įleisti mygtukai)
    Korpusas metalinis
    Spalva raudonas
    Užrašas Stop
    Kontaktas 1NC
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NC kontaktas – paspaudus nutraukia grandinę – STOP funkcija ir nuoseklus kelių STOP vietų jungimas.
    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo šalia einant ar valant pultą.
    • Raudona spalva – aiškiai žymi STOP (išjungimo) funkciją pagal įprastą valdymo pultų spalvų logiką.
    • Užrašas Stop – funkcija atpažįstama be papildomų lipdukų ir užrašų lentelių.
    • Be fiksacijos – impulsinis veikimas tinka kontaktorių savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – suderinamas su kitais FP serijos 22 mm valdymo elementais ir mygtukų dėžutėmis.
    • Metalinis korpusas – patvarus dažnai naudojamuose pramoniniuose pultuose.
    • IP67 su silikoniniu gaubtuvu – uždėjus FP SD gaubtuvą priekinė dalis apsaugoma nuo dulkių ir vandens.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.

    Kur naudojamas?

    • Variklio stabdymas STOP mygtuku savilaikos schemoje
    • Kelių valdymo vietų STOP mygtukai, jungiami nuosekliai
    • Siurblinės ar ventiliacijos skydo išjungimas
    • Konvejerio sustabdymas iš vietinio pulto
    • Pramoniniai valdymo pultai ir staklių skydai
    • Skydų durelės dažnai naudojamuose įrenginiuose

    Naudojimas pagal poreikį

    Automatikos skydų surinkėjui.
    metalinis raudonas mygtukas su užrašu Stop ir 1NC kontaktu jungiamas nuosekliai į ritės grandinę.
    Ventiliacijos ir dūmų šalinimo sistemų montuotojui.
    aiškus užrašas Stop ant skydo durelių sumažina klaidingo mygtuko paspaudimo tikimybę.
    Įrenginių su keliais valdymo postais projektuotojui.
    keli FP PCP r Stop jungiami nuosekliai, todėl įrenginį galima sustabdyti iš bet kurios vietos.

    Praktinis panaudojimas

    Jeigu ventiliatorius valdomas iš skydo ir vietinio posto, tada abu FP PCP r Stop 1NC kontaktai jungiami nuosekliai į kontaktoriaus ritės grandinę ir paspaudus bet kurį ventiliatorius sustoja.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCP r Stop taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NC kontaktas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    START–STOP schema 1NC nuosekliai su kontaktoriaus rite Paspaudus kontaktorius atsijungia START junkite lygiagrečiai su pagalbiniu NO
    Kelios valdymo vietos Visi STOP 1NC nuosekliai Sustabdymas iš bet kurios vietos Patikrinkite kiekvieną mygtuką atskirai
    PLC įėjimas 1NC į PLC skaitmeninį įėjimą PLC mato ir nutrūkusį laidą kaip STOP Programoje naudokite NC logiką
    Mygtukų dėžutė Ø 22 mm skylė dėžutės dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje naudokite FP SD gaubtuvą ir tinkamos IP klasės dėžutę

    Kaip parinkti FP PCP mygtuką be pašvietimo

    Spalva / kontaktas / korpusas Rekomenduojamas modelis
    žalias, 1NO, metalinis FP PCP gr (START)
    raudonas, 1NC, metalinis FP PCP r (STOP)
    juodas, 1NO, metalinis FP PCP bl (bendra funkcija)
    geltonas, 1NO, metalinis FP PCP y (įspėjimas / įsikišimas)
    baltas, 1NO, metalinis FP PCP w (bendra funkcija)
    žalias, 1NO, metalinis, užrašas Start FP PCP gr Start (START)
    raudonas, 1NC, metalinis, užrašas Stop FP PCP r Stop (STOP) ← šis modelis
    žalias, 1NO, plastikinis FP PCP gr Pl (START)
    raudonas, 1NC, plastikinis FP PCP r Pl (STOP)
    juodas, 1NO, plastikinis FP PCP bl Pl (bendra funkcija)
    geltonas, 1NO, plastikinis FP PCP y Pl (įspėjimas / įsikišimas)
    mėlynas, 1NO, plastikinis FP PCP blue Pl (RESET)
    žalias, 1NO, plastikinis, užrašas Start FP PCP gr Start Pl (START)
    raudonas, 1NC, plastikinis, užrašas Stop FP PCP r Stop Pl (STOP)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą (žalia – START, raudona – STOP, geltona – įsikišimas, mėlyna – RESET, balta ir juoda – bendra funkcija), tada formą (įleistas PCP saugo nuo atsitiktinio paspaudimo, iškilęs PCPB greičiau paspaudžiamas) ir korpusą (metalinis – intensyviam naudojimui, plastikinis Pl – ekonomiškiems skydams).
    Kada rinktis kitą sprendimą: plastikinė versija – FP PCP r Stop Pl; iškilęs mygtukas – FP PCPB serija; su LED pašvietimu – FP PCPI r / r24 / r110; START–STOP viename elemente – FP Prec LG; papildomi kontaktai – FP NO, FP NC; silikoninis gaubtuvas – FP SD.

    Pliusai

    • Įleistas stūmiklis – apsaugo nuo atsitiktinio paspaudimo
    • 1NC kontaktas STOP (išjungimo) funkcijai
    • Užrašas Stop ant stūmiklio
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • IP67 su silikoniniu gaubtuvu FP SD

    Minusai / ribojimai

    • Nėra pašvietimo – būsenos indikacijai rinkitės FP PCPI r
    • Priekinė dalis be gaubtuvo IP40 – lauke ar drėgnoje vietoje naudokite FP SD gaubtuvą ir apsauginę dėžutę
    • Vienas kontaktas – jei reikia daugiau, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NC
    raudonas
    įleistas
    metalinis
    IP40
    Stop
    Tinka, kai reikia:
    • reikia STOP (išjungimo) mygtuko be pašvietimo (raudonas);
    • tinka įleistas, nuo atsitiktinio paspaudimo apsaugotas stūmiklis;
    • reikia patvaraus metalinio 22 mm valdymo elemento.
    Patikrinkite prieš naudojimą:
    • ar funkcijai tinka 1NC kontaktas;
    • ar nereikia LED pašvietimo būsenai rodyti;
    • ar IP40 pakanka montavimo vietai, ar reikės FP SD gaubtuvo.
    Svarbus priminimas: FP PCP r Stop yra raudonas įleistas metalinis mygtukas su 1NC kontaktu be pašvietimo; LED versijos žymimos FP PCPI.

    DUK

    Ar FP PCP r Stop turi pašvietimą?
    Ne, FP PCP r Stop yra mygtukas be pašvietimo, o LED versijos žymimos FP PCPI.
    Koks kontaktas?
    Mygtukas turi vieną 1NC kontaktą, kuris paspaudus nutraukia grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar galima padidinti apsaugos laipsnį?
    Uždėjus silikoninį gaubtuvą FP SD priekinės dalies apsaugos laipsnis pasiekia IP67.
    Ar yra plastikinė versija?
    Taip, FP PCP r Stop Pl yra tos pačios funkcijos plastikinė alternatyva.

    Mygtukas | STOP | 22 mm | 1NC | raudonas | metalinis | be pašvietimo | IP40 | be fiksacijos | Promfactor Baltic | FP PCP r Stop

    Promfactor Baltic FP PCP r Stop – raudonas įleistas metalinis mygtukas 1NC su užrašu Stop, Ø 22 mm, IP40, be pašvietimo ir be fiksacijos – STOP (išjungimo) mygtukas valdymo pultams, skydams ir mygtukų dėžutėms.
