  • Nauja prekė   Mygtukas su LED pašvietimu | 22 mm | 1NC | raudonas | LED 110 V | metalinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r110

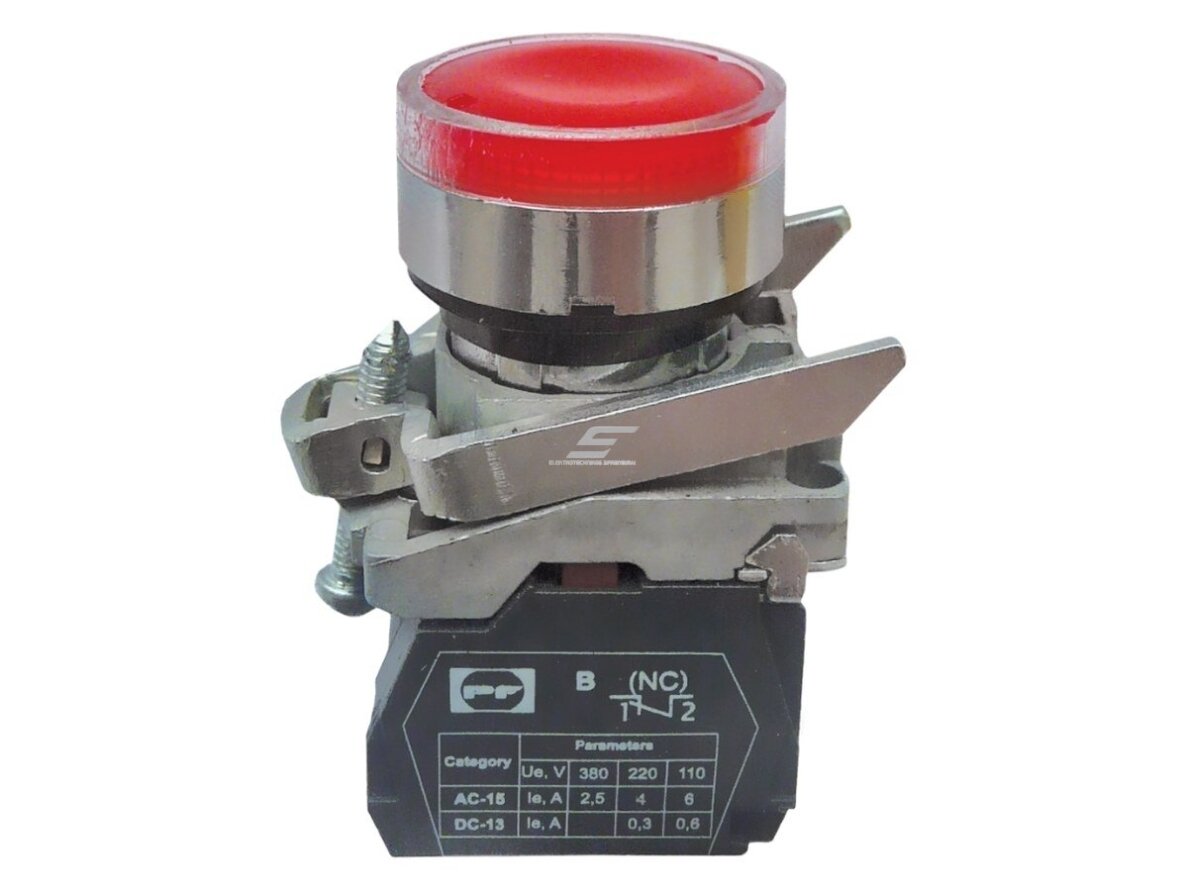

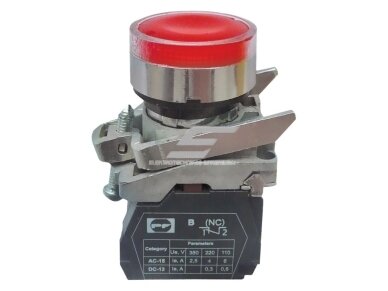

    Mygtukas su LED pašvietimu | 22 mm | 1NC | raudonas | LED 110 V | metalinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r110

    Kodas: FP PCPI r110
    Pasiteirauti apie prekę
    Kaina 5.69 € su PVM
    ( 4.70 € be PVM )

    FP PCPI r110 – raudonas metalinis mygtukas su 110 V LED pašvietimu ir 1NC kontaktu, Ø 22 mm, IP40, STOP (išjungimo) funkcijai su būsenos indikacija skyduose.

  • Prekės aprašymas

    Mygtukas su LED pašvietimu | 22 mm | 1NC | raudonas | LED 110 V | metalinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r110

    FP PCPI r110 – Promfactor Baltic FP PCPI serijos raudonas metalinis mygtukinis jungiklis su LED pašvietimu, skirtas Ø 22 mm skylei skydo durelėse ar valdymo pulte. Jame 1NC kontaktas ir 110 V LED pašvietimo modulis, mygtukas be fiksacijos (impulsinis), priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Raudona spalva reiškia stabdymą, išjungimą ar gedimą, o šviečiantis LED gali rodyti, kad įrenginys sustabdytas arba aktyvi avarija. LED modulis 110 V parinktas 110 V valdymo grandinei (valdymo transformatorius 110 V).
    Kontaktas
    1NC
    LED pašvietimas
    110 V, raudona spalva
    Montavimas
    Ø 22 mm skylė
    Korpusas
    metalinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (0,8 Nm), o prie LED modulio gnybtų – atskira 110 V indikacijos grandinė.

    Paspaudus 1NC kontaktas atsidaro ir grandinė nutrūksta; atleidus mygtukas grįžta į pradinę padėtį. LED pašvietimas nuo kontakto nepriklauso – jis šviečia, kai į jo gnybtus paduodama 110 V įtampa, pvz., per kontaktoriaus pagalbinį kontaktą ar valdiklio išėjimą.

    Rezultatas – vienoje Ø 22 mm vietoje sujungtas valdymo elementas ir būsenos indikatorius, todėl duryse nereikia atskiros signalinės lemputės.

    Kuo naudingas FP PCPI r110?
    Mygtukas ir 110 V indikatorius viename elemente: mažiau skylių duryse, mažiau laidų ir aiški būsena operatoriui.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis su LED pašvietimu, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCPI r110
    Serija FP PCPI (mygtukai su LED pašvietimu)
    Korpusas metalinis
    Spalva raudonas
    Kontaktas 1NC
    LED pašvietimo įtampa 110 V
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NC kontaktas – nutraukia grandinę paspaudus – STOP funkcija.
    • LED pašvietimas 110 V – šviečiantis raudonas žiedas rodo būseną be atskiros signalinės lemputės.
    • Atskira LED grandinė – pašvietimą valdo pagalbinis kontaktas ar valdiklio išėjimas nepriklausomai nuo mygtuko.
    • Be fiksacijos – impulsinis veikimas tinka savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – keičiamas su kitais FP serijos valdymo elementais.
    • Metalinis korpusas – patvarus intensyviai naudojamuose pultuose.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai naudojamuose pultuose.

    Kur naudojamas?

    • Variklio stabdymas STOP mygtuku savilaikos schemoje
    • Kelių valdymo vietų STOP mygtukai, jungiami nuosekliai
    • Siurblinės ar ventiliacijos skydo išjungimas
    • Staklių ar linijos pultas su 110 V valdymo transformatoriumi
    • Būsenos indikacija skydo duryse be atskiros lemputės
    • Valdymo pultai ir mygtukų dėžutės objektuose

    Naudojimas pagal poreikį

    Pramonės įrenginių su 110 V valdymo transformatoriumi aptarnavimui.
    raudonas 1NC STOP mygtukas su 110 V LED jungiamas tiesiai į esamą 110 V valdymo grandinę be keitiklių.
    Staklių modernizavimo specialistui.
    metalinis šviečiantis STOP pakeičia seną mygtuką ir signalinę lemputę vienu 22 mm elementu.
    Linijų gedimų diagnostikai.
    raudonai šviečiantis žiedas rodo, kad mechanizmas sustabdytas ar įvyko gedimas, todėl operatorius greitai randa priežastį.

    Praktinis panaudojimas

    Jeigu staklių valdymo grandinė maitinama iš 110 V transformatoriaus, tada FP PCPI r110 1NC jungiamas nuosekliai su kontaktoriaus rite, o 110 V LED per pagalbinį NC kontaktą šviečia, kai variklis sustabdytas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCPI r110 taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NC kontaktas ir iš kur maitinamas 110 V LED:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    STOP funkcija 1NC nuosekliai su kontaktoriaus rite Paspaudus grandinė nutrūksta START junkite lygiagrečiai savilaikos kontaktui
    Būsenos indikacija LED per kontaktoriaus pagalbinį kontaktą ar valdiklio išėjimą Raudona žiedas rodo būseną LED grandinę apsaugokite valdymo saugikliu
    110 V valdymo grandinė LED 110 V gnybtai Indikacija be papildomų keitiklių LED maitinamas iš 110 V transformatoriaus antrinės apvijos
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Lauke rinkitės dėžutę su aukštesne IP klase

    Kaip parinkti FP PCPI mygtuką su LED pašvietimu

    Spalva / kontaktas / LED įtampa / korpusas Rekomenduojamas modelis
    žalias, 1NO, LED 24 V, metalinis FP PCPI gr24 (START / ĮJUNGTA)
    žalias, 1NO, LED 110 V, metalinis FP PCPI gr110 (START / ĮJUNGTA)
    žalias, 1NO, LED 230 V, metalinis FP PCPI gr (START / ĮJUNGTA)
    raudonas, 1NC, LED 24 V, metalinis FP PCPI r24 (STOP / IŠJUNGTA)
    raudonas, 1NC, LED 110 V, metalinis FP PCPI r110 (STOP / IŠJUNGTA) ← šis modelis
    raudonas, 1NC, LED 230 V, metalinis FP PCPI r (STOP / IŠJUNGTA)
    geltonas, 1NO, LED 24 V, metalinis FP PCPI y24 (įspėjimas / įsikišimas)
    geltonas, 1NO, LED 110 V, metalinis FP PCPI y110 (įspėjimas / įsikišimas)
    geltonas, 1NO, LED 230 V, metalinis FP PCPI y (įspėjimas / įsikišimas)
    mėlynas, 1NO, LED 24 V, metalinis FP PCPI blue24 (RESET / privalomas veiksmas)
    mėlynas, 1NO, LED 110 V, metalinis FP PCPI blue110 (RESET / privalomas veiksmas)
    mėlynas, 1NO, LED 230 V, metalinis FP PCPI blue (RESET / privalomas veiksmas)
    baltas, 1NO, LED 24 V, metalinis FP PCPI w24 (bendros paskirties funkcija)
    baltas, 1NO, LED 110 V, metalinis FP PCPI w110 (bendros paskirties funkcija)
    baltas, 1NO, LED 230 V, metalinis FP PCPI w (bendros paskirties funkcija)
    žalias, 1NO, LED 24 V, plastikinis FP PCPI gr24 Pl (START / ĮJUNGTA)
    žalias, 1NO, LED 230 V, plastikinis FP PCPI gr Pl (START / ĮJUNGTA)
    raudonas, 1NO*, LED 24 V, plastikinis FP PCPI r24 Pl (STOP / IŠJUNGTA)
    raudonas, 1NO*, LED 230 V, plastikinis FP PCPI r Pl (STOP / IŠJUNGTA)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą, tada LED įtampą pagal valdymo grandinę (24 V, 110 V arba 230 V) ir korpusą (metalinis arba plastikinis Pl); metaliniai raudoni FP PCPI turi 1NC kontaktą, o plastikinių raudonų FP PCPI … Pl kainoraštyje nurodytas 1NO (pažymėta *).
    Kada rinktis kitą sprendimą: kita LED įtampa ar korpusas – FP PCPI r (230 V), FP PCPI r24; plastikinės – FP PCPI r Pl, FP PCPI r24 Pl; be pašvietimo – FP PCP serija; START–STOP su LED – FP PrecI LG (230 V), FP PrecI24 LG (24 V); papildomi kontaktai – FP NO, FP NC.

    Pliusai

    • Mygtukas ir indikatorius viename Ø 22 mm elemente
    • LED 110 V be papildomų keitiklių
    • 1NC kontaktas
    • Atskira LED grandinė – pašvietimą galima valdyti nepriklausomai
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų

    Minusai / ribojimai

    • LED veikia tik su 110 V – 24 V ar 230 V grandinei rinkitės atitinkamą FP PCPI modelį
    • Priekinė dalis IP40 – lauke ar plaunamose vietose naudokite apsauginę dėžutę
    • Vienas kontaktas – jei reikia NO + NC, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • LED modulį junkite tik į 110 V grandinę – didesnė įtampa sugadins pašvietimą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NC
    LED 110 V
    raudonas
    metalinis
    IP40
    Tinka, kai reikia:
    • reikia STOP (išjungimo) mygtuko su šviečiančiu žiedu;
    • indikacijos grandinė yra 110 V;
    • norite sutaupyti vietą vietoje atskiro mygtuko ir lemputės.
    Patikrinkite prieš naudojimą:
    • indikacijos grandinės įtampą – ar ji tikrai 110 V;
    • ar funkcijai tinka 1NC kontaktas;
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP PCPI r110 yra raudonas metalinis mygtukas su 1NC kontaktu ir 110 V LED; kitai LED įtampai ar korpusui rinkitės atitinkamą FP PCPI modelį.

    DUK

    Kokia FP PCPI r110 LED pašvietimo įtampa?
    LED pašvietimo modulis skirtas 110 V įtampai.
    Koks kontaktas?
    Mygtukas turi vieną 1NC kontaktą, kuris paspaudus nutraukia grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar LED šviečia paspaudus mygtuką?
    LED turi atskirus gnybtus ir šviečia tada, kai jam paduodama įtampa, todėl jį valdo pagalbinis kontaktas ar valdiklio išėjimas.
    Kuo FP PCPI r110 skiriasi nuo plastikinės versijos?
    Metalinis korpusas yra patvaresnis intensyviai naudojamuose pultuose, o funkcija ir montavimo skylė Ø 22 mm išlieka tokios pačios.

    Mygtukas su LED pašvietimu | 22 mm | 1NC | raudonas | LED 110 V | metalinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r110

    Promfactor Baltic FP PCPI r110 – raudonas metalinis mygtukas su LED pašvietimu 110 V, 1NC, Ø 22 mm, IP40, be fiksacijos – STOP (išjungimo) mygtukas su būsenos indikacija skyduose ir valdymo pultuose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
