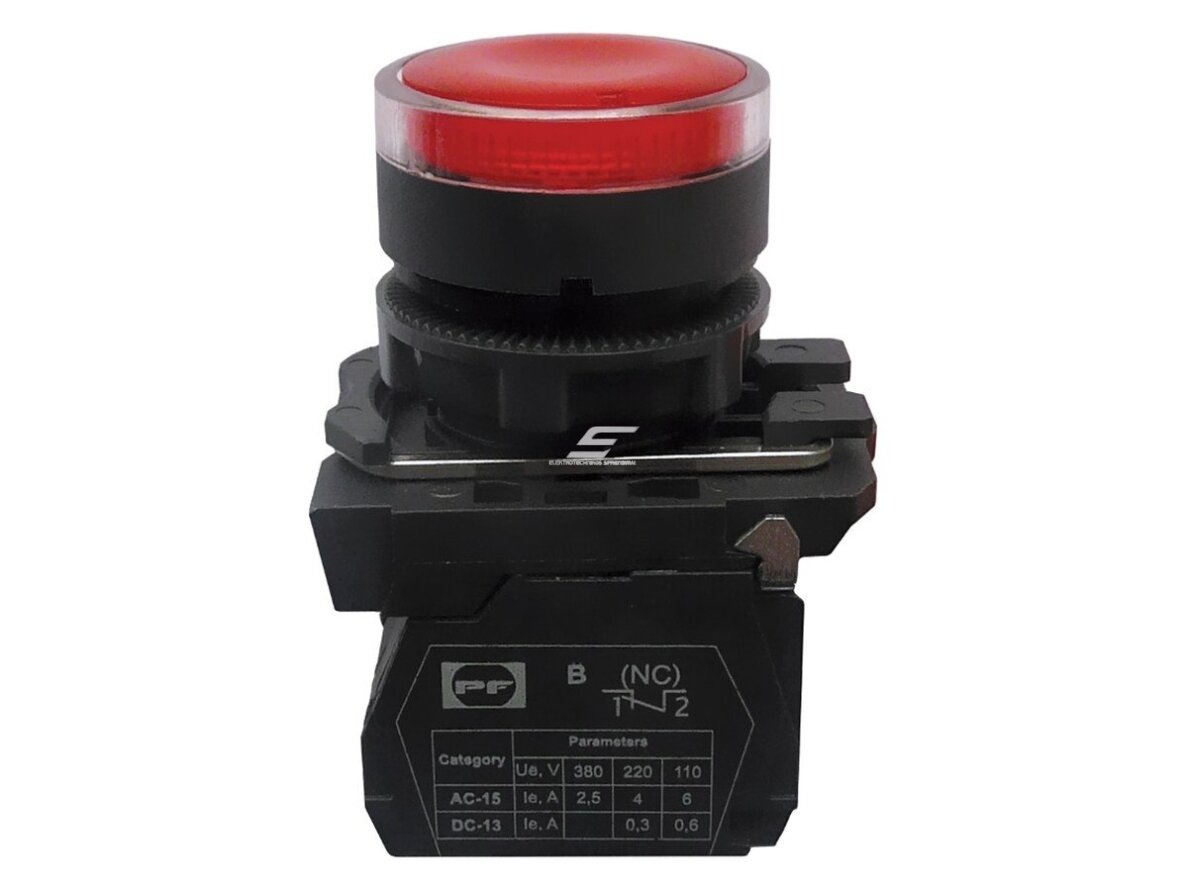

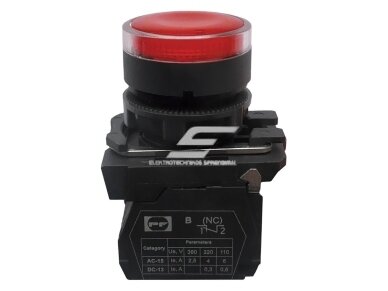

  • Nauja prekė   Mygtukas su LED pašvietimu | 22 mm | 1NO | raudonas | LED 230 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r Pl

    Mygtukas su LED pašvietimu | 22 mm | 1NO | raudonas | LED 230 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r Pl

    Kodas: FP PCPI r Pl
    Pasiteirauti apie prekę
    Kaina 3.52 € su PVM
    ( 2.91 € be PVM )

    FP PCPI r Pl – raudonas plastikinis mygtukas su 230 V LED pašvietimu ir 1NO kontaktu, Ø 22 mm, IP40, STOP (išjungimo) funkcijai su būsenos indikacija skyduose.

  • Prekės aprašymas

    Mygtukas su LED pašvietimu | 22 mm | 1NO | raudonas | LED 230 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r Pl

    FP PCPI r Pl – Promfactor Baltic FP PCPI serijos raudonas plastikinis mygtukinis jungiklis su LED pašvietimu, skirtas Ø 22 mm skylei skydo durelėse ar valdymo pulte. Jame 1NO kontaktas ir 230 V LED pašvietimo modulis, mygtukas be fiksacijos (impulsinis), priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Raudona spalva reiškia stabdymą, išjungimą ar gedimą, o šviečiantis LED gali rodyti, kad įrenginys sustabdytas arba aktyvi avarija. LED modulis 230 V parinktas 230 V valdymo grandinei (fazė–nulis).
    Kontaktas
    1NO
    LED pašvietimas
    230 V, raudona spalva
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (0,8 Nm), o prie LED modulio gnybtų – atskira 230 V indikacijos grandinė.

    Paspaudus 1NO kontaktas užsidaro ir perduodamas komandos impulsas; atleidus mygtukas grįžta į pradinę padėtį. LED pašvietimas nuo kontakto nepriklauso – jis šviečia, kai į jo gnybtus paduodama 230 V įtampa, pvz., per kontaktoriaus pagalbinį kontaktą ar valdiklio išėjimą.

    Rezultatas – vienoje Ø 22 mm vietoje sujungtas valdymo elementas ir būsenos indikatorius, todėl duryse nereikia atskiros signalinės lemputės.

    Kuo naudingas FP PCPI r Pl?
    Mygtukas ir 230 V indikatorius viename elemente: mažiau skylių duryse, mažiau laidų ir aiški būsena operatoriui.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis su LED pašvietimu, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCPI r Pl
    Serija FP PCPI (mygtukai su LED pašvietimu)
    Korpusas plastikinis
    Spalva raudonas
    Kontaktas 1NO
    LED pašvietimo įtampa 230 V
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – uždaro grandinę paspaudus – START, patvirtinimo ar PLC įėjimo komanda.
    • LED pašvietimas 230 V – šviečiantis raudonas žiedas rodo būseną be atskiros signalinės lemputės.
    • Atskira LED grandinė – pašvietimą valdo pagalbinis kontaktas ar valdiklio išėjimas nepriklausomai nuo mygtuko.
    • Be fiksacijos – impulsinis veikimas tinka savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – keičiamas su kitais FP serijos valdymo elementais.
    • Plastikinis korpusas – lengvas ir ekonomiškas vidaus skydams.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai naudojamuose pultuose.

    Kur naudojamas?

    • Variklio stabdymas STOP mygtuku savilaikos schemoje
    • Kelių valdymo vietų STOP mygtukai, jungiami nuosekliai
    • Siurblinės ar ventiliacijos skydo išjungimas
    • Paprastas 230 V skydas be valdymo transformatoriaus
    • Būsenos indikacija skydo duryse be atskiros lemputės
    • Valdymo pultai ir mygtukų dėžutės objektuose

    Naudojimas pagal poreikį

    Elektrikui, renkančiam 230 V skydus be transformatoriaus.
    raudonas 230 V LED jungiamas tiesiai fazė–nulis ir rodo, kad įrenginys sustabdytas arba įvyko gedimas.
    Katilinių ir šilumos punktų automatikui.
    raudonai šviečiantis plastikinis mygtukas signalizuoja avariją ir kartu leidžia ją patvirtinti.
    Ekonomiškų pultų gamintojui.
    plastikinė raudona LED versija pigesnė už metalinę FP PCPI r ir tinka vidaus patalpų skydams.

    Praktinis panaudojimas

    Jeigu katilo avarija signalizuojama 230 V grandinėje, tada FP PCPI r Pl 230 V LED jungiamas per avarinės relės kontaktą, o 1NO kontaktas siunčia patvirtinimo signalą valdikliui.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCPI r Pl taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas ir iš kur maitinamas 230 V LED:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Patvirtinimo funkcija 1NO į valdymo grandinę ar PLC įėjimą Paspaudus perduodamas impulsas Savilaikai naudokite kontaktoriaus pagalbinį NO
    Būsenos indikacija LED per kontaktoriaus pagalbinį kontaktą ar valdiklio išėjimą Raudona žiedas rodo būseną LED grandinę apsaugokite valdymo saugikliu
    230 V valdymo grandinė LED 230 V gnybtai Indikacija be papildomų keitiklių LED jungiamas tarp fazės ir nulio per valdymo grandinės saugiklį
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Lauke rinkitės dėžutę su aukštesne IP klase

    Kaip parinkti FP PCPI mygtuką su LED pašvietimu

    Spalva / kontaktas / LED įtampa / korpusas Rekomenduojamas modelis
    žalias, 1NO, LED 24 V, metalinis FP PCPI gr24 (START / ĮJUNGTA)
    žalias, 1NO, LED 110 V, metalinis FP PCPI gr110 (START / ĮJUNGTA)
    žalias, 1NO, LED 230 V, metalinis FP PCPI gr (START / ĮJUNGTA)
    raudonas, 1NC, LED 24 V, metalinis FP PCPI r24 (STOP / IŠJUNGTA)
    raudonas, 1NC, LED 110 V, metalinis FP PCPI r110 (STOP / IŠJUNGTA)
    raudonas, 1NC, LED 230 V, metalinis FP PCPI r (STOP / IŠJUNGTA)
    geltonas, 1NO, LED 24 V, metalinis FP PCPI y24 (įspėjimas / įsikišimas)
    geltonas, 1NO, LED 110 V, metalinis FP PCPI y110 (įspėjimas / įsikišimas)
    geltonas, 1NO, LED 230 V, metalinis FP PCPI y (įspėjimas / įsikišimas)
    mėlynas, 1NO, LED 24 V, metalinis FP PCPI blue24 (RESET / privalomas veiksmas)
    mėlynas, 1NO, LED 110 V, metalinis FP PCPI blue110 (RESET / privalomas veiksmas)
    mėlynas, 1NO, LED 230 V, metalinis FP PCPI blue (RESET / privalomas veiksmas)
    baltas, 1NO, LED 24 V, metalinis FP PCPI w24 (bendros paskirties funkcija)
    baltas, 1NO, LED 110 V, metalinis FP PCPI w110 (bendros paskirties funkcija)
    baltas, 1NO, LED 230 V, metalinis FP PCPI w (bendros paskirties funkcija)
    žalias, 1NO, LED 24 V, plastikinis FP PCPI gr24 Pl (START / ĮJUNGTA)
    žalias, 1NO, LED 230 V, plastikinis FP PCPI gr Pl (START / ĮJUNGTA)
    raudonas, 1NO*, LED 24 V, plastikinis FP PCPI r24 Pl (STOP / IŠJUNGTA)
    raudonas, 1NO*, LED 230 V, plastikinis FP PCPI r Pl (STOP / IŠJUNGTA) ← šis modelis
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą, tada LED įtampą pagal valdymo grandinę (24 V, 110 V arba 230 V) ir korpusą (metalinis arba plastikinis Pl); metaliniai raudoni FP PCPI turi 1NC kontaktą, o plastikinių raudonų FP PCPI … Pl kainoraštyje nurodytas 1NO (pažymėta *).
    Kada rinktis kitą sprendimą: kita LED įtampa ar korpusas – FP PCPI r24 Pl (24 V); metalinės su 1NC – FP PCPI r, FP PCPI r110, FP PCPI r24; be pašvietimo – FP PCP serija; START–STOP su LED – FP PrecI LG (230 V), FP PrecI24 LG (24 V); papildomi kontaktai – FP NO, FP NC.

    Pliusai

    • Mygtukas ir indikatorius viename Ø 22 mm elemente
    • LED 230 V be papildomų keitiklių
    • 1NO kontaktas
    • Atskira LED grandinė – pašvietimą galima valdyti nepriklausomai
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų

    Minusai / ribojimai

    • LED veikia tik su 230 V – 24 V ar 110 V grandinei rinkitės atitinkamą FP PCPI modelį
    • Priekinė dalis IP40 – lauke ar plaunamose vietose naudokite apsauginę dėžutę
    • Raudonai plastikinei versijai kainoraštyje nurodytas 1NO – STOP grandinei, kuriai reikia NC, rinkitės metalinę FP PCPI r su 1NC arba papildykite FP NC
    • Vienas kontaktas – jei reikia NO + NC, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • LED modulį junkite tik į 230 V grandinę – didesnė įtampa sugadins pašvietimą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    LED 230 V
    raudonas
    plastikinis
    IP40
    Tinka, kai reikia:
    • reikia STOP (išjungimo) mygtuko su šviečiančiu žiedu;
    • indikacijos grandinė yra 230 V;
    • norite sutaupyti vietą vietoje atskiro mygtuko ir lemputės.
    Patikrinkite prieš naudojimą:
    • indikacijos grandinės įtampą – ar ji tikrai 230 V;
    • ar funkcijai tinka 1NO kontaktas;
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP PCPI r Pl yra raudonas plastikinis mygtukas su 1NO kontaktu ir 230 V LED; kitai LED įtampai ar korpusui rinkitės atitinkamą FP PCPI modelį.

    DUK

    Kokia FP PCPI r Pl LED pašvietimo įtampa?
    LED pašvietimo modulis skirtas 230 V įtampai.
    Koks kontaktas?
    Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar LED šviečia paspaudus mygtuką?
    LED turi atskirus gnybtus ir šviečia tada, kai jam paduodama įtampa, todėl jį valdo pagalbinis kontaktas ar valdiklio išėjimas.
    Kuo FP PCPI r Pl skiriasi nuo metalinės versijos?
    Plastikinis korpusas yra lengvesnis ir ekonomiškesnis, o funkcija ir montavimo skylė Ø 22 mm išlieka tokios pačios.

    Mygtukas su LED pašvietimu | 22 mm | 1NO | raudonas | LED 230 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI r Pl

    Promfactor Baltic FP PCPI r Pl – raudonas plastikinis mygtukas su LED pašvietimu 230 V, 1NO, Ø 22 mm, IP40, be fiksacijos – STOP (išjungimo) mygtukas su būsenos indikacija skyduose ir valdymo pultuose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
