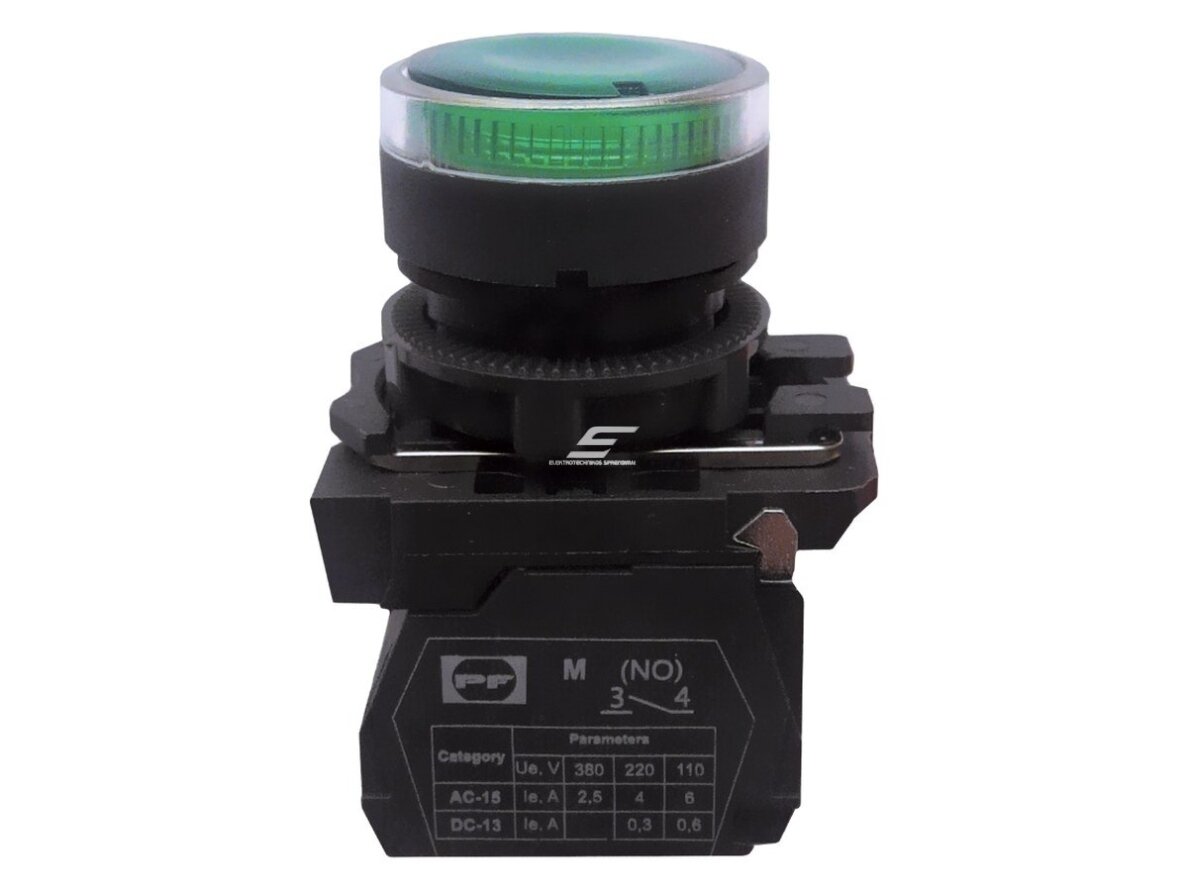

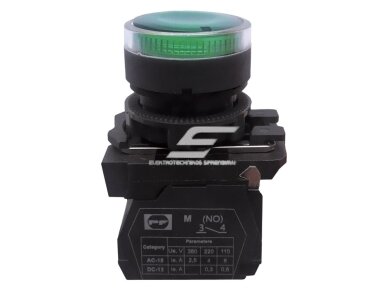

  • Nauja prekė   Mygtukas su LED pašvietimu | 22 mm | 1NO | žalias | LED 24 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI gr24 Pl

    Mygtukas su LED pašvietimu | 22 mm | 1NO | žalias | LED 24 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI gr24 Pl

    Kodas: FP PCPI gr24 Pl
    Pasiteirauti apie prekę
    Kaina 3.52 € su PVM
    ( 2.91 € be PVM )

    FP PCPI gr24 Pl – žalias plastikinis mygtukas su 24 V LED pašvietimu ir 1NO kontaktu, Ø 22 mm, IP40, START (įjungimo) funkcijai su būsenos indikacija skyduose.

  • Prekės aprašymas

    Mygtukas su LED pašvietimu | 22 mm | 1NO | žalias | LED 24 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI gr24 Pl

    FP PCPI gr24 Pl – Promfactor Baltic FP PCPI serijos žalias plastikinis mygtukinis jungiklis su LED pašvietimu, skirtas Ø 22 mm skylei skydo durelėse ar valdymo pulte. Jame 1NO kontaktas ir 24 V LED pašvietimo modulis, mygtukas be fiksacijos (impulsinis), priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Žalia spalva reiškia paleidimą arba įjungimą, o užsidegęs LED patvirtina, kad mechanizmas dirba. LED modulis 24 V parinktas 24 V valdymo grandinei (PLC, 24 V maitinimo šaltinis).
    Kontaktas
    1NO
    LED pašvietimas
    24 V, žalia spalva
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Mygtukas įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontakto bloko gnybtų prijungiami valdymo grandinės laidai (0,8 Nm), o prie LED modulio gnybtų – atskira 24 V indikacijos grandinė.

    Paspaudus 1NO kontaktas užsidaro ir perduodamas komandos impulsas; atleidus mygtukas grįžta į pradinę padėtį. LED pašvietimas nuo kontakto nepriklauso – jis šviečia, kai į jo gnybtus paduodama 24 V įtampa, pvz., per kontaktoriaus pagalbinį kontaktą ar valdiklio išėjimą.

    Rezultatas – vienoje Ø 22 mm vietoje sujungtas valdymo elementas ir būsenos indikatorius, todėl duryse nereikia atskiros signalinės lemputės.

    Kuo naudingas FP PCPI gr24 Pl?
    Mygtukas ir 24 V indikatorius viename elemente: mažiau skylių duryse, mažiau laidų ir aiški būsena operatoriui.

    Techninės specifikacijos

    Prekės tipas Mygtukinis jungiklis su LED pašvietimu, be fiksacijos
    Gamintojas / kodas Promfactor Baltic / FP PCPI gr24 Pl
    Serija FP PCPI (mygtukai su LED pašvietimu)
    Korpusas plastikinis
    Spalva žalias
    Kontaktas 1NO
    LED pašvietimo įtampa 24 V
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – uždaro grandinę paspaudus – START, patvirtinimo ar PLC įėjimo komanda.
    • LED pašvietimas 24 V – šviečiantis žalias žiedas rodo būseną be atskiros signalinės lemputės.
    • Atskira LED grandinė – pašvietimą valdo pagalbinis kontaktas ar valdiklio išėjimas nepriklausomai nuo mygtuko.
    • Be fiksacijos – impulsinis veikimas tinka savilaikos schemoms ir PLC įėjimams.
    • Standartinė Ø 22 mm skylė – keičiamas su kitais FP serijos valdymo elementais.
    • Plastikinis korpusas – lengvas ir ekonomiškas vidaus skydams.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai naudojamuose pultuose.

    Kur naudojamas?

    • Siurblio ar ventiliatoriaus paleidimas iš skydo durelių (START)
    • Kontaktoriaus savilaikos schema START–STOP
    • Konvejerio ar transporterio įjungimas
    • PLC valdomas pultas su 24 V indikacija
    • Būsenos indikacija skydo duryse be atskiros lemputės
    • Valdymo pultai ir mygtukų dėžutės objektuose

    Naudojimas pagal poreikį

    PLC ir 24 V valdymo grandinių projektuotojui.
    plastikinio START mygtuko 24 V LED jungiamas tiesiai prie PLC tranzistorinio išėjimo.
    Mažų automatikos pultų gamintojui.
    plastikinė šviečianti versija – ekonomiškas sprendimas 24 V pultams vidaus patalpose.
    Šilumos siurblių ir vėdinimo įrenginių integratoriui.
    žalias šviečiantis žiedas parodo, kad įrenginys paleistas, net jei skyde nėra ekrano.

    Praktinis panaudojimas

    Jeigu vėdinimo įrenginio valdiklis dirba 24 V įtampa, tada FP PCPI gr24 Pl 1NO jungiamas į valdiklio START įėjimą, o 24 V LED – prie valdiklio išėjimo „įrenginys veikia“.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP PCPI gr24 Pl taikomas įvairiuose skyduose – keičiasi tik tai, kur jungiamas 1NO kontaktas ir iš kur maitinamas 24 V LED:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    START funkcija 1NO į valdymo grandinę ar PLC įėjimą Paspaudus perduodamas impulsas Savilaikai naudokite kontaktoriaus pagalbinį NO
    Būsenos indikacija LED per kontaktoriaus pagalbinį kontaktą ar valdiklio išėjimą Žalia žiedas rodo būseną LED grandinę apsaugokite valdymo saugikliu
    PLC / 24 V valdymo pultas LED 24 V gnybtai Indikacija be papildomų keitiklių LED jungiamas prie PLC išėjimo arba 24 V šaltinio
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Lauke rinkitės dėžutę su aukštesne IP klase

    Kaip parinkti FP PCPI mygtuką su LED pašvietimu

    Spalva / kontaktas / LED įtampa / korpusas Rekomenduojamas modelis
    žalias, 1NO, LED 24 V, metalinis FP PCPI gr24 (START / ĮJUNGTA)
    žalias, 1NO, LED 110 V, metalinis FP PCPI gr110 (START / ĮJUNGTA)
    žalias, 1NO, LED 230 V, metalinis FP PCPI gr (START / ĮJUNGTA)
    raudonas, 1NC, LED 24 V, metalinis FP PCPI r24 (STOP / IŠJUNGTA)
    raudonas, 1NC, LED 110 V, metalinis FP PCPI r110 (STOP / IŠJUNGTA)
    raudonas, 1NC, LED 230 V, metalinis FP PCPI r (STOP / IŠJUNGTA)
    geltonas, 1NO, LED 24 V, metalinis FP PCPI y24 (įspėjimas / įsikišimas)
    geltonas, 1NO, LED 110 V, metalinis FP PCPI y110 (įspėjimas / įsikišimas)
    geltonas, 1NO, LED 230 V, metalinis FP PCPI y (įspėjimas / įsikišimas)
    mėlynas, 1NO, LED 24 V, metalinis FP PCPI blue24 (RESET / privalomas veiksmas)
    mėlynas, 1NO, LED 110 V, metalinis FP PCPI blue110 (RESET / privalomas veiksmas)
    mėlynas, 1NO, LED 230 V, metalinis FP PCPI blue (RESET / privalomas veiksmas)
    baltas, 1NO, LED 24 V, metalinis FP PCPI w24 (bendros paskirties funkcija)
    baltas, 1NO, LED 110 V, metalinis FP PCPI w110 (bendros paskirties funkcija)
    baltas, 1NO, LED 230 V, metalinis FP PCPI w (bendros paskirties funkcija)
    žalias, 1NO, LED 24 V, plastikinis FP PCPI gr24 Pl (START / ĮJUNGTA) ← šis modelis
    žalias, 1NO, LED 230 V, plastikinis FP PCPI gr Pl (START / ĮJUNGTA)
    raudonas, 1NO*, LED 24 V, plastikinis FP PCPI r24 Pl (STOP / IŠJUNGTA)
    raudonas, 1NO*, LED 230 V, plastikinis FP PCPI r Pl (STOP / IŠJUNGTA)
    Taisyklė: pirmiausia funkciją pasirinkite pagal spalvą, tada LED įtampą pagal valdymo grandinę (24 V, 110 V arba 230 V) ir korpusą (metalinis arba plastikinis Pl); metaliniai raudoni FP PCPI turi 1NC kontaktą, o plastikinių raudonų FP PCPI … Pl kainoraštyje nurodytas 1NO (pažymėta *).
    Kada rinktis kitą sprendimą: kita LED įtampa ar korpusas – FP PCPI gr Pl (230 V); metalinės – FP PCPI gr24, FP PCPI gr110, FP PCPI gr; be pašvietimo – FP PCP serija; START–STOP su LED – FP PrecI LG (230 V), FP PrecI24 LG (24 V); papildomi kontaktai – FP NO, FP NC.

    Pliusai

    • Mygtukas ir indikatorius viename Ø 22 mm elemente
    • LED 24 V be papildomų keitiklių
    • 1NO kontaktas
    • Atskira LED grandinė – pašvietimą galima valdyti nepriklausomai
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų

    Minusai / ribojimai

    • LED veikia tik su 24 V – 230 V ar 110 V grandinei rinkitės atitinkamą FP PCPI modelį
    • Priekinė dalis IP40 – lauke ar plaunamose vietose naudokite apsauginę dėžutę
    • Vienas kontaktas – jei reikia NO + NC, papildykite FP NO ar FP NC bloku
    • Be fiksacijos – nėra avarinio stabdymo įtaisas; tam naudokite grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • LED modulį junkite tik į 24 V grandinę – didesnė įtampa sugadins pašvietimą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    LED 24 V
    žalias
    plastikinis
    IP40
    Tinka, kai reikia:
    • reikia START (įjungimo) mygtuko su šviečiančiu žiedu;
    • indikacijos grandinė yra 24 V;
    • norite sutaupyti vietą vietoje atskiro mygtuko ir lemputės.
    Patikrinkite prieš naudojimą:
    • indikacijos grandinės įtampą – ar ji tikrai 24 V;
    • ar funkcijai tinka 1NO kontaktas;
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP PCPI gr24 Pl yra žalias plastikinis mygtukas su 1NO kontaktu ir 24 V LED; kitai LED įtampai ar korpusui rinkitės atitinkamą FP PCPI modelį.

    DUK

    Kokia FP PCPI gr24 Pl LED pašvietimo įtampa?
    LED pašvietimo modulis skirtas 24 V įtampai.
    Koks kontaktas?
    Mygtukas turi vieną 1NO kontaktą, kuris paspaudus uždaro grandinę.
    Kokio dydžio skylės reikia?
    Mygtukas montuojamas į standartinę Ø 22 mm skylę.
    Ar mygtukas fiksuojasi?
    Ne, mygtukas yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Ar LED šviečia paspaudus mygtuką?
    LED turi atskirus gnybtus ir šviečia tada, kai jam paduodama įtampa, todėl jį valdo pagalbinis kontaktas ar valdiklio išėjimas.
    Kuo FP PCPI gr24 Pl skiriasi nuo metalinės versijos?
    Plastikinis korpusas yra lengvesnis ir ekonomiškesnis, o funkcija ir montavimo skylė Ø 22 mm išlieka tokios pačios.

    Mygtukas su LED pašvietimu | 22 mm | 1NO | žalias | LED 24 V | plastikinis | IP40 | be fiksacijos | Promfactor Baltic | FP PCPI gr24 Pl

    Promfactor Baltic FP PCPI gr24 Pl – žalias plastikinis mygtukas su LED pašvietimu 24 V, 1NO, Ø 22 mm, IP40, be fiksacijos – START (įjungimo) mygtukas su būsenos indikacija skyduose ir valdymo pultuose.
