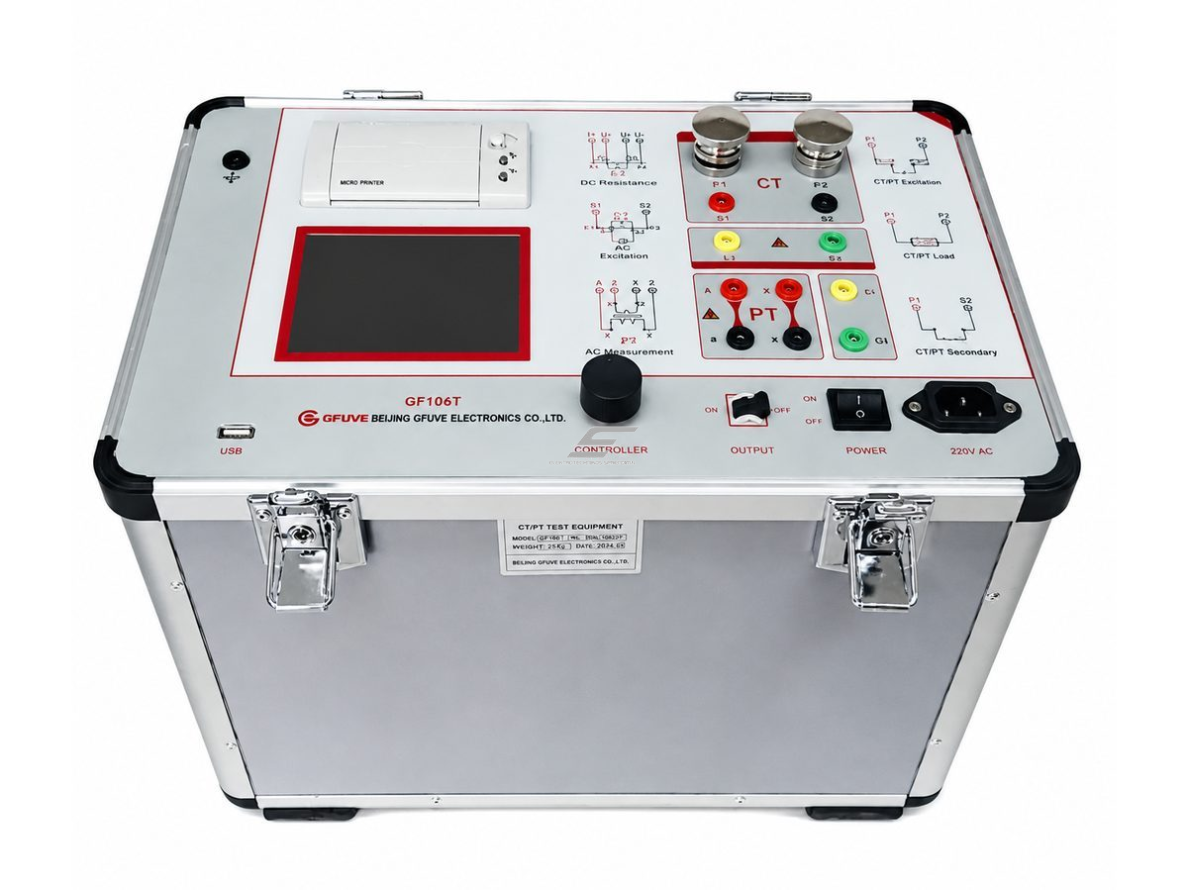

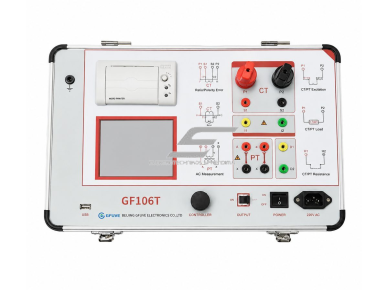

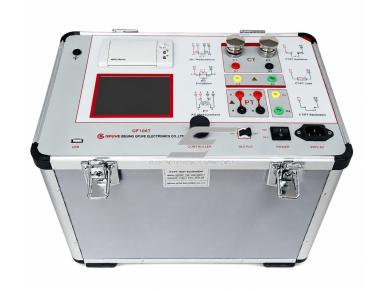

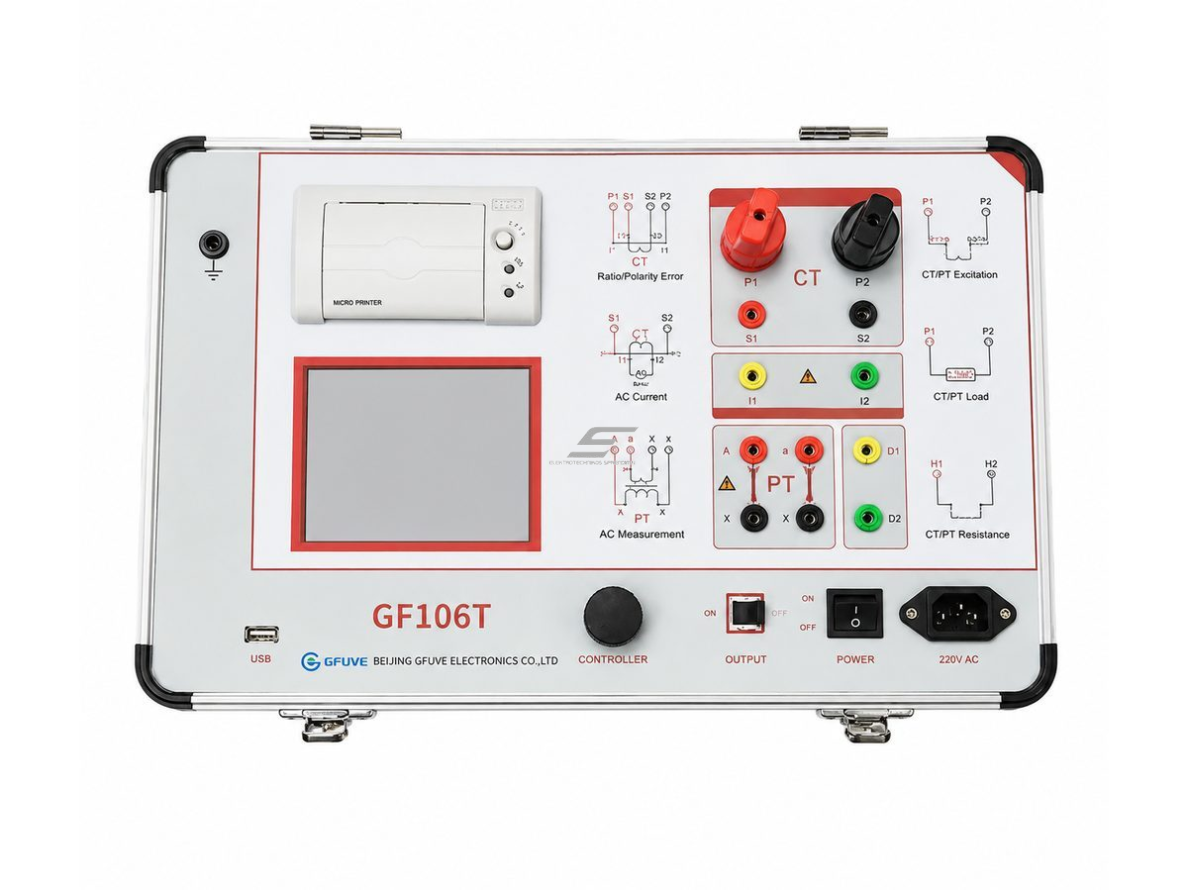

Nešiojamas CT/PT transformatorių testeris | srovės ir įtampos transformatorių analizatorius | 0–1000 A | 0–2500 V | tikslumas iki 0,2 % | USB | LCD

Techninės specifikacijos

• Produkto tipas: nešiojamas CT/PT transformatorių testeris
• Paskirtis: srovės transformatorių CT ir įtampos transformatorių PT tikrinimas
• Bendras matavimo tikslumas: iki ≤0,2 %
• Srovės diapazonas: 0–1000 A
• Didelės srovės išėjimas: 0–1000 A

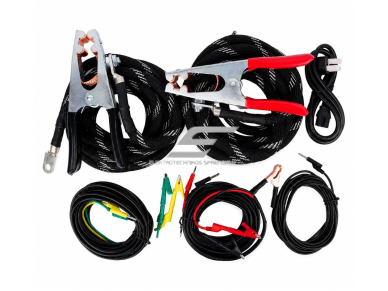

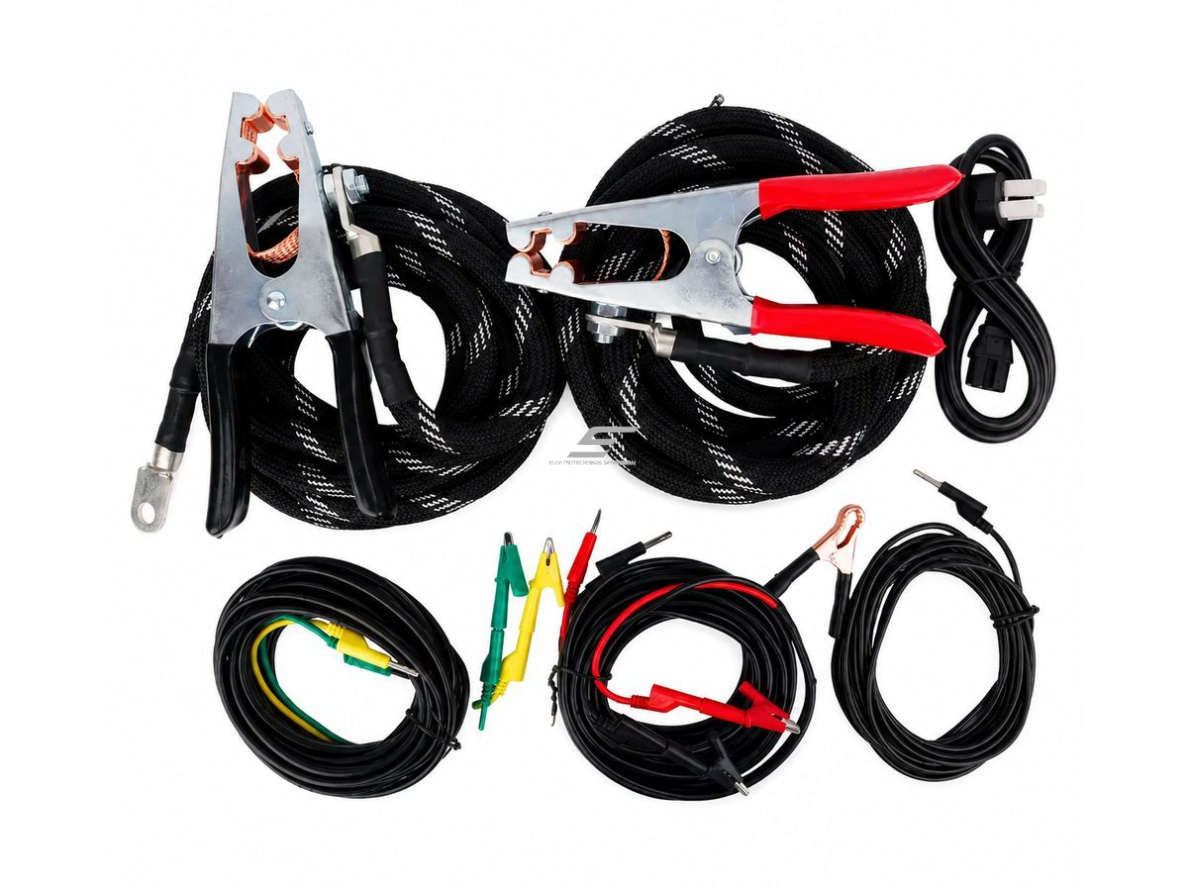

• Didelės srovės kabelis: 4 m, 95 mm²
• Įmagnetinimo įtampos išėjimas: 0–2500 Vrms
• Įmagnetinimo srovės išėjimas: 0–5 Arms, iki 20 A pikinė vertė
• Maitinimas: AC 230 V ±10 %
• Dažnis: 50 Hz arba 60 Hz, pasirenkamas
• Ekranas: 5,6 colio LCD ekranas su pašvietimu
• Komunikacijos sąsaja: USB
• PC valdymo programinė įranga: pasirenkama
• Spausdintuvas: terminis spausdintuvas
• Antrinės apvijos DC varžos matavimas
• Matavimo diapazonas: 0,1–300 Ω
• Tikslumas: ≤0,2 %

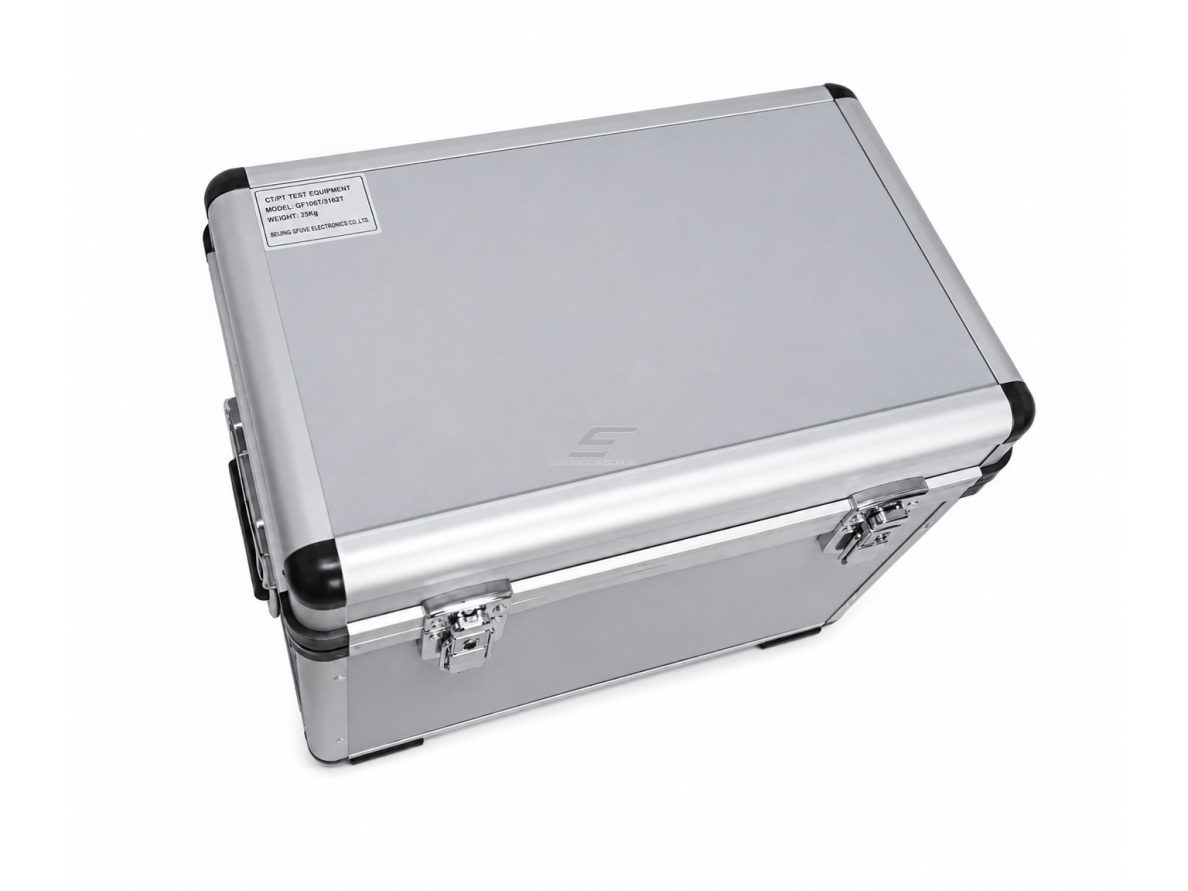

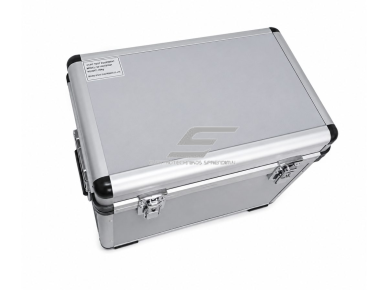

• Matmenys: 400 x 250 x 250 mm
• Svoris: ≤22 kg
• Darbinė temperatūra: nuo -10 °C iki +50 °C
• Sandėliavimo temperatūra: nuo -40 °C iki +70 °C
• Santykinė drėgmė: ≤95 %, be kondensacijos
• Darbinis aukštis: iki 2000 m virš jūros lygio

Antrinės faktinės apkrovos matavimas

• Matavimo diapazonas: 0,1 VA – 1000 VA
• Tikslumas: ≤0,2 %

CT/PT fazės paklaidos matavimas

• Tikslumas: ±4 min
• Rezoliucija: 0,01 min

CT santykio paklaidos matavimas

• Matavimo diapazonas: iki 25000 A / 5 A arba 5000 A / 1 A
• Tikslumas: ≤0,2 %

PT santykio paklaidos matavimas

• Matavimo diapazonas: 1–500 kV
• Tikslumas: ≤0,2 %

Funkcijos

• CT srovės transformatorių testavimas – tikrina srovės transformatorių veikimą, tikslumą ir techninę būklę
• PT įtampos transformatorių testavimas – leidžia patikrinti įtampos transformatorių santykį ir matavimo paklaidą
• Santykio paklaidos matavimas – parodo, ar CT/PT transformatorius tiksliai perduoda matuojamą srovę arba įtampą
• Fazės paklaidos matavimas – padeda įvertinti fazės poslinkį, svarbų elektros apskaitai ir apsaugos sistemoms
• Antrinės apvijos DC varžos matavimas – leidžia patikrinti apvijos, laidų ir kontaktų būklę
• Antrinės apkrovos matavimas – nustato realią transformatoriaus antrinės grandinės apkrovą VA vienetais
• Įmagnetinimo charakteristikų tikrinimas – padeda įvertinti CT transformatoriaus šerdies būklę ir soties tašką
• Didelės srovės bandymas iki 1000 A – leidžia atlikti pirminės srovės bandymus artimesnėmis realioms darbo sąlygoms
• USB duomenų perdavimas – suteikia galimybę perkelti matavimo rezultatus į kompiuterį
• Rezultatų spausdinimas – terminis spausdintuvas leidžia greitai atsispausdinti bandymo rezultatus vietoje

Naudojimas

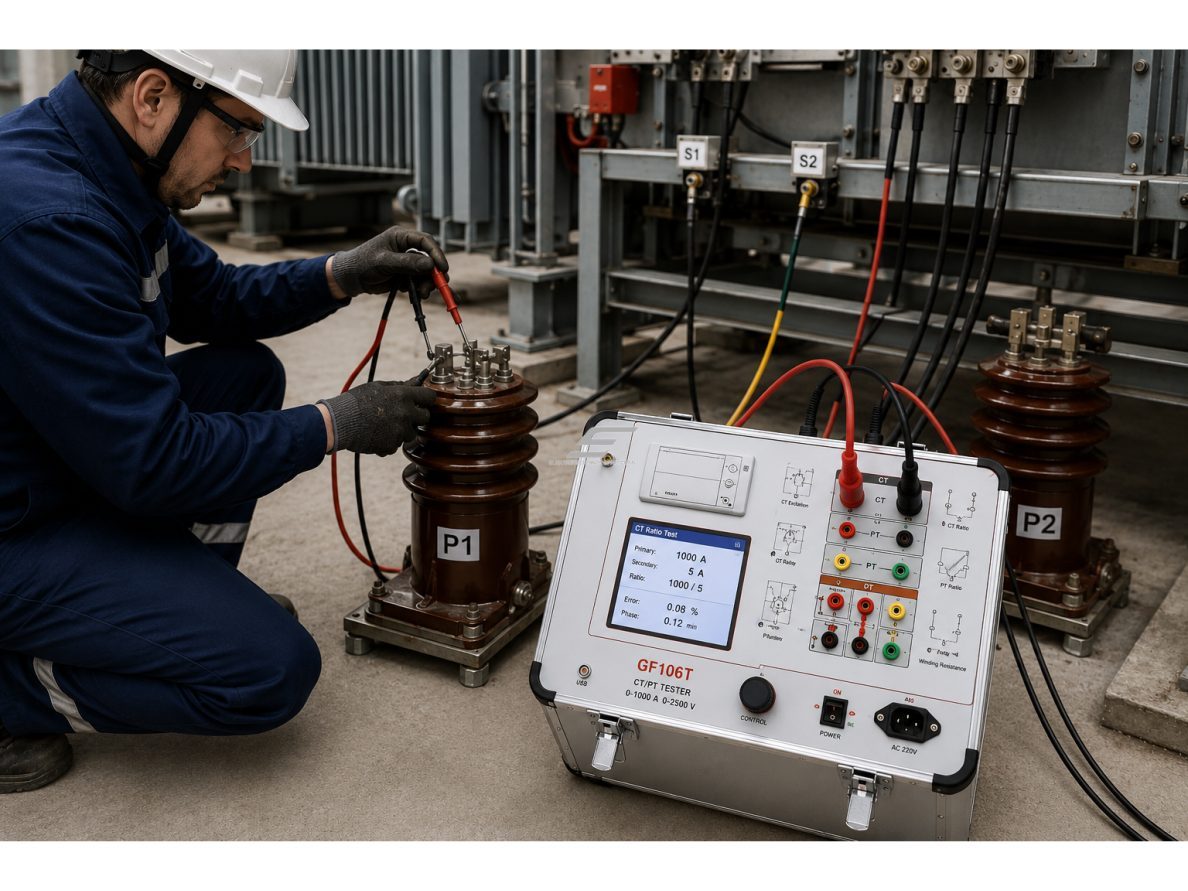

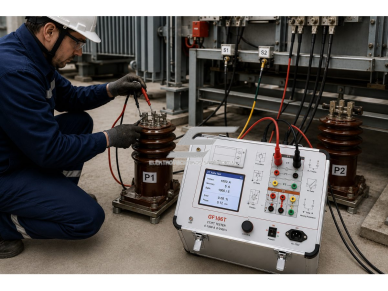

• Energetikos įmonėms: Tinka elektros tinklų operatoriams, pastočių priežiūros specialistams ir energetikos įmonėms, kurios reguliariai tikrina srovės ir įtampos transformatorius. Įrenginys padeda įvertinti matavimo grandinių tikslumą, apskaitos patikimumą ir transformatorių techninę būklę.
• Elektromontuotojams: Testeris aktualus montuojant arba tikrinant apskaitos spintas, srovės transformatorius, skaitiklių grandines, relinės apsaugos sistemas ir pramoninius elektros skydus. Prietaisas leidžia greičiau nustatyti neteisingą pajungimą, apkrovos neatitikimą ar transformatoriaus paklaidą.
• Inžinieriams ir techninės priežiūros specialistams: Padeda atlikti profilaktinius bandymus, eksploatacinius matavimus, gedimų diagnostiką ir techninių ataskaitų rengimą. USB sąsaja ir PC programinė įranga leidžia patogiai kaupti bandymų duomenis.
• Metrologijos ir bandymų laboratorijoms: Dėl tikslumo iki 0,2 %, santykio ir fazės paklaidos matavimo funkcijų, prietaisas gali būti naudojamas laboratorijose, kur reikalinga tiksli CT/PT transformatorių analizė, lyginamieji bandymai ir protokolavimas.
• Pramonės įmonėms: Naudingas tikrinant gamybinių įrenginių elektros apskaitą, transformatorines, paskirstymo skydus, apsaugos grandines ir energijos monitoringo sistemas.

Pliusai

• Tikrina tiek CT srovės transformatorius, tiek PT įtampos transformatorius
• Didelės srovės išėjimas iki 1000 A
• Įmagnetinimo įtampos išėjimas iki 2500 Vrms
• Platus darbo temperatūros diapazonas nuo -10 °C iki +50 °C

Minusai

• Dėl aukštų bandymo įtampų ir srovių prietaisą turi naudoti tik kvalifikuoti specialistai
• Svoris iki 22 kg – transportuojamas, bet nėra labai lengvas

Kam skirtas šis testeris?

• Šis testeris skirtas srovės transformatorių CT ir įtampos transformatorių PT testavimui. Jis naudojamas santykio paklaidai, fazės paklaidai, antrinės apvijos varžai, apkrovai, įmagnetinimo charakteristikoms ir kitiems transformatorių parametrams tikrinti.

Ar šis prietaisas tinka elektros apskaitos transformatoriams tikrinti?

• Taip, prietaisas tinka elektros apskaitos sistemose naudojamų CT ir PT transformatorių patikrai. Jis leidžia įvertinti, ar transformatoriai tiksliai perduoda matuojamus parametrus į skaitiklius, apsaugos reles ar matavimo įrangą.

Kokia yra maksimali šio testerio išėjimo srovė?

• Didelės srovės išėjimas siekia 0–1000 A, todėl įrenginys gali būti naudojamas pirminės srovės bandymams ir profesionaliai CT transformatorių analizei.

Ar prietaisas tinkamas darbui lauke?

• Prietaisas gali dirbti nuo -10 °C iki +50 °C temperatūroje ir iki 95 % santykinės drėgmės be kondensacijos, tačiau tai nėra lauko sąlygoms skirtas hermetinis įrenginys. Naudojant lauke būtina saugoti nuo lietaus, dulkių, kondensato ir mechaninių pažeidimų.
