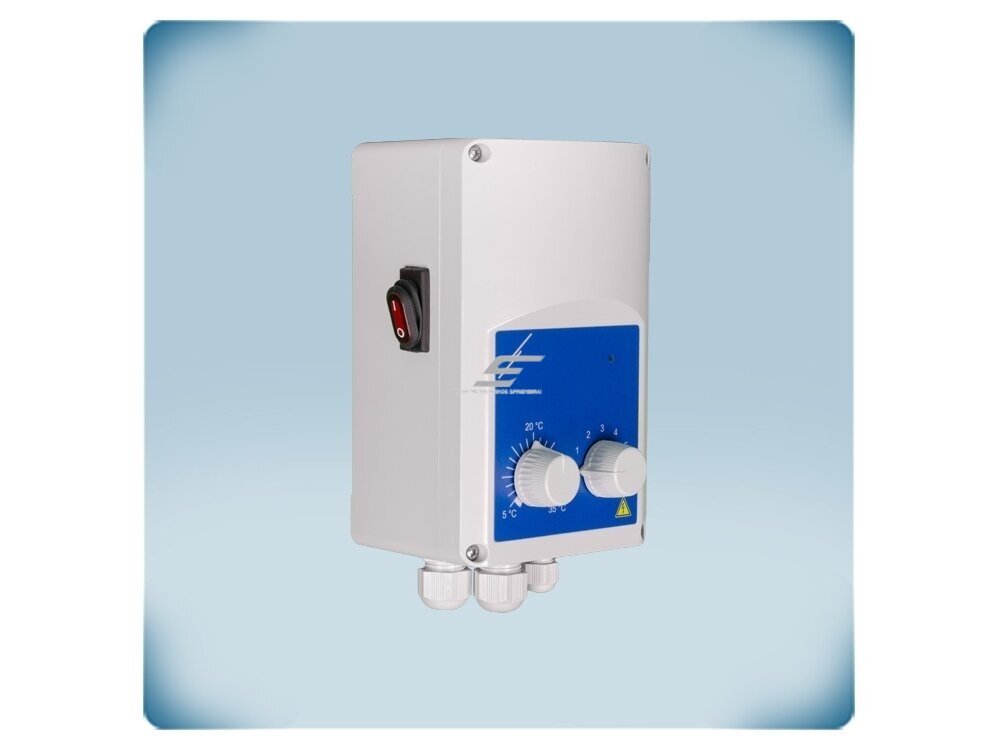

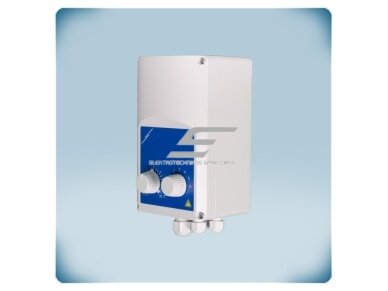

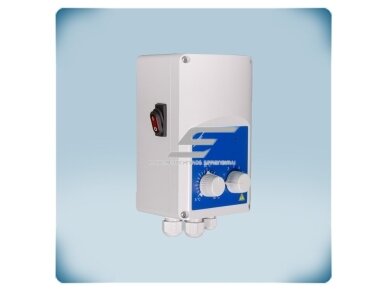

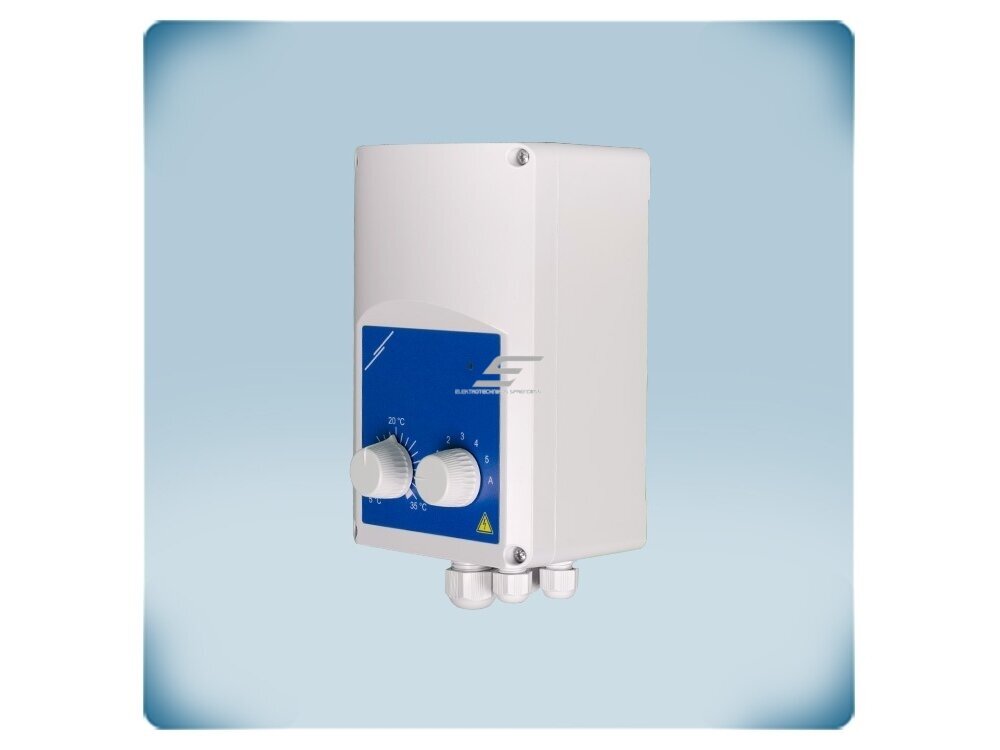

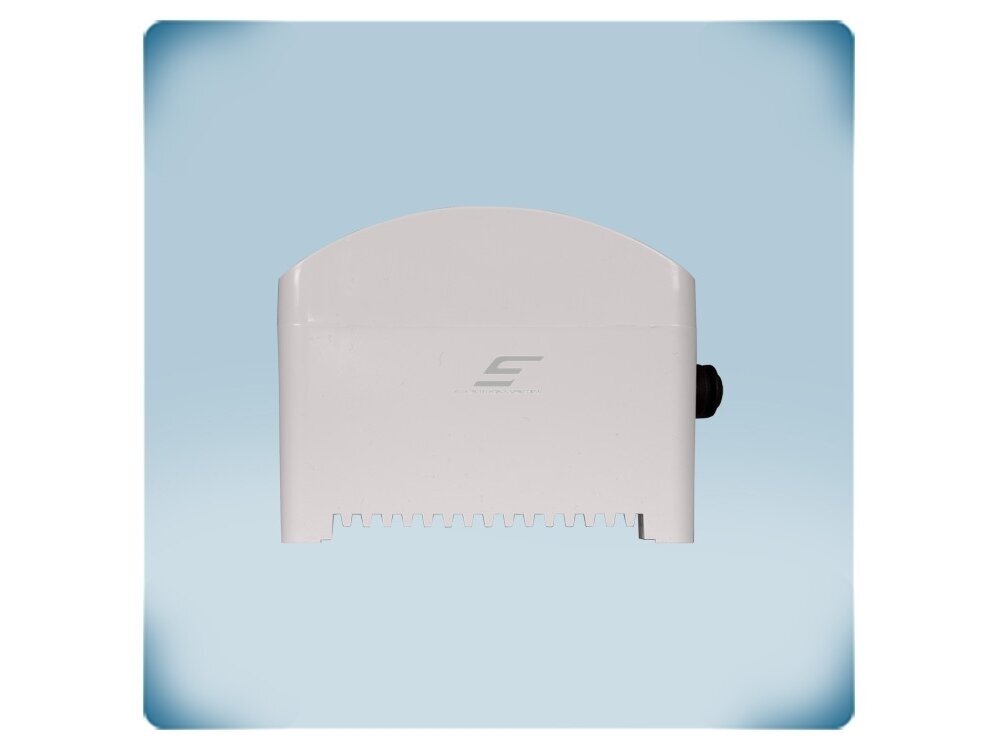

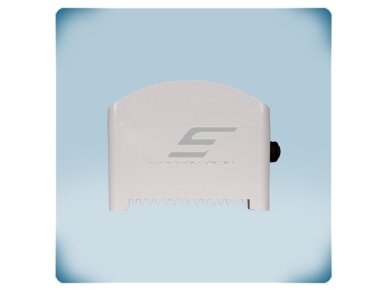

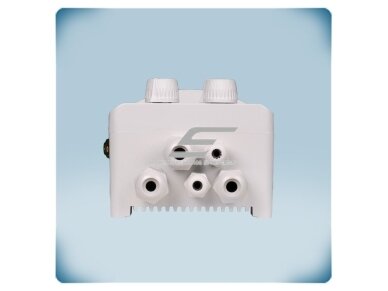

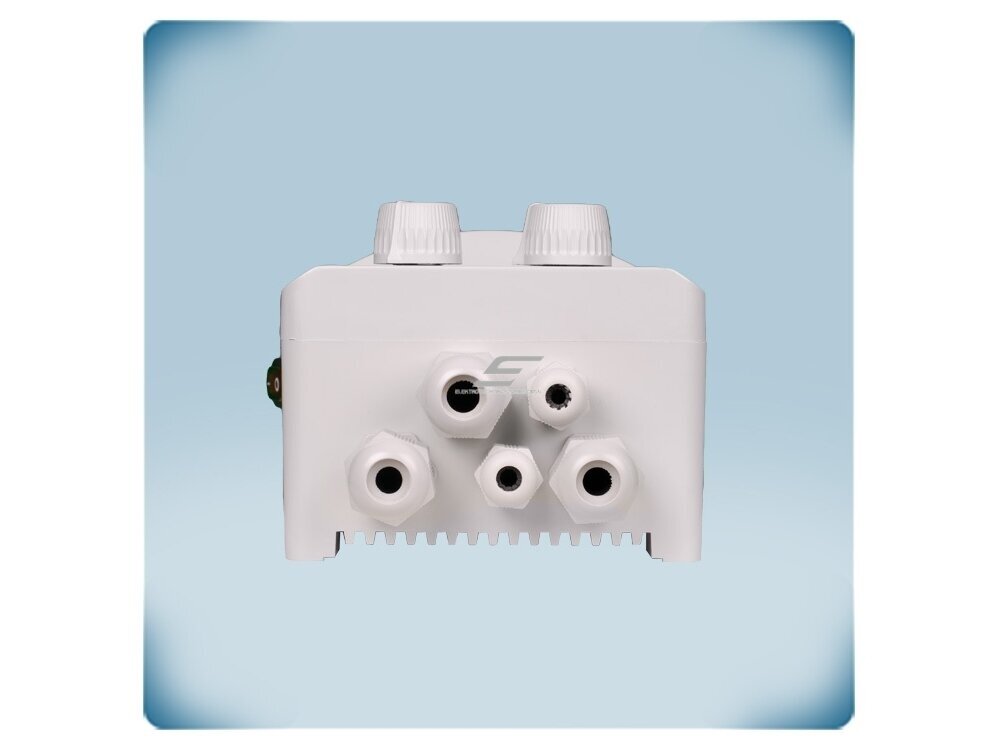

    Oro šildytuvo su EC ventiliatoriumi valdiklis | Sentera Controls | ECH-8-DM

    Kodas: ECH-8-DM
    Pasiteirauti apie prekę
    Kaina 238.91 € su PVM
    ( 197.45 € be PVM )
    372.70 € Sutaupykite 133.79 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Oro šildytuvo su EC ventiliatoriumi valdiklis | Sentera Controls | ECH-8-DM

    ECH-8-DM – Sentera Controls oro šildytuvo su EC ventiliatoriumi valdiklis: pagal PT500 temperatūros jutiklį jis įjungia vandens vožtuvą ar elektrinį šildytuvą (relinis išėjimas iki 10 A) ir keičia EC ventiliatoriaus greitį 0–6 VDC arba 0-10 VDC signalu. Maitinamas 85–305 VAC, turi Modbus RTU, IP54.

    Pagrindinė mintis:
    Vienas prietaisas atlieka termostato ir greičio valdiklio funkcijas: automatiniame režime šildytuvas dirba intensyviau, kuo labiau temperatūra nukrypusi nuo nustatymo, o rankiniame – personalas pasirenka vieną iš 5 greičių.
    Maitinimas
    85–305 VAC, 50–60 Hz
    Ventiliatorius
    0–6 / 0-10 VDC
    Vožtuvas / šildytuvas
    Relinis išėjimas, Imax 10 A
    Apsauga
    IP54, virštinkinis

    Veikimo principas

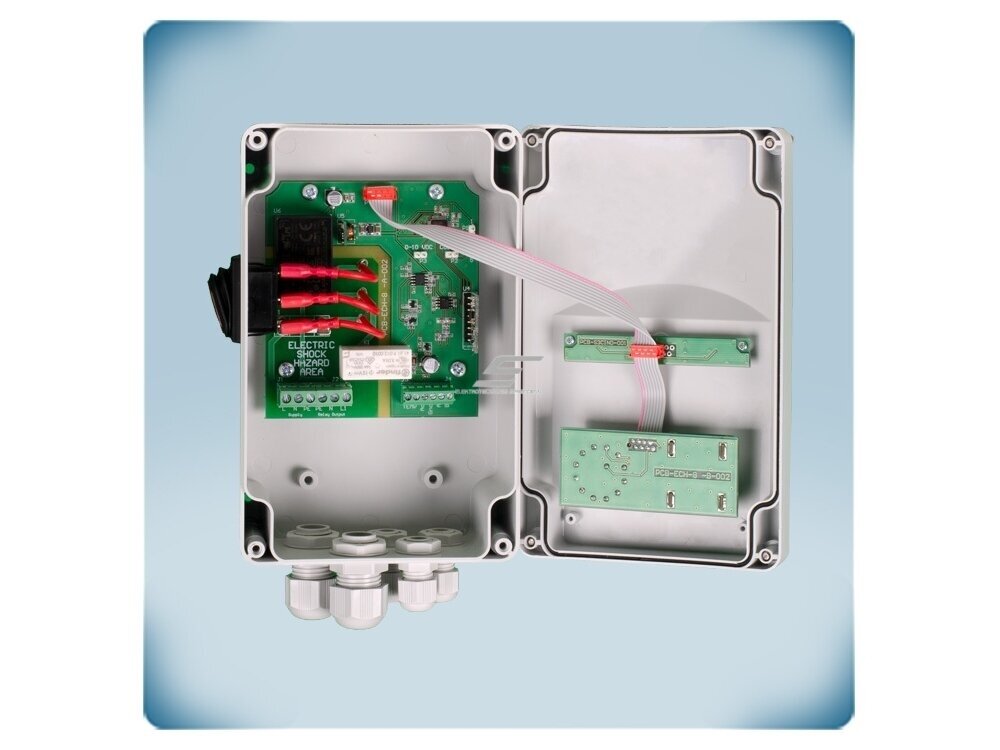

    Valdiklis montuojamas ant sienos sandėlyje ar angare. Prijungiamas maitinimas (L, N, PE), PT500 temperatūros jutiklis (TEMP), EC ventiliatoriaus valdymo įėjimas (Ao, Gnd), vandens vožtuvas ar elektrinis šildytuvas (L1, N, PE) ir, jei reikia, Modbus RTU (A, /B).

    Šildymo režime, kai temperatūra žemesnė už nustatytą (5–35 °C), įjungiamas vožtuvo / šildytuvo išėjimas, o EC ventiliatoriaus greitis tolygiai didėja temperatūrai krentant (proporcinė juosta 2 °C). Vėdinimo režime greitis didėja temperatūrai kylant virš nustatymo.

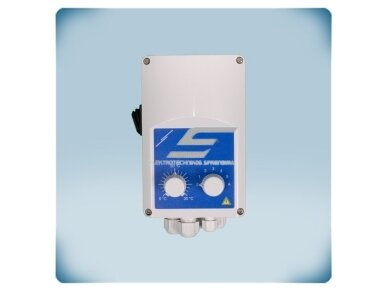

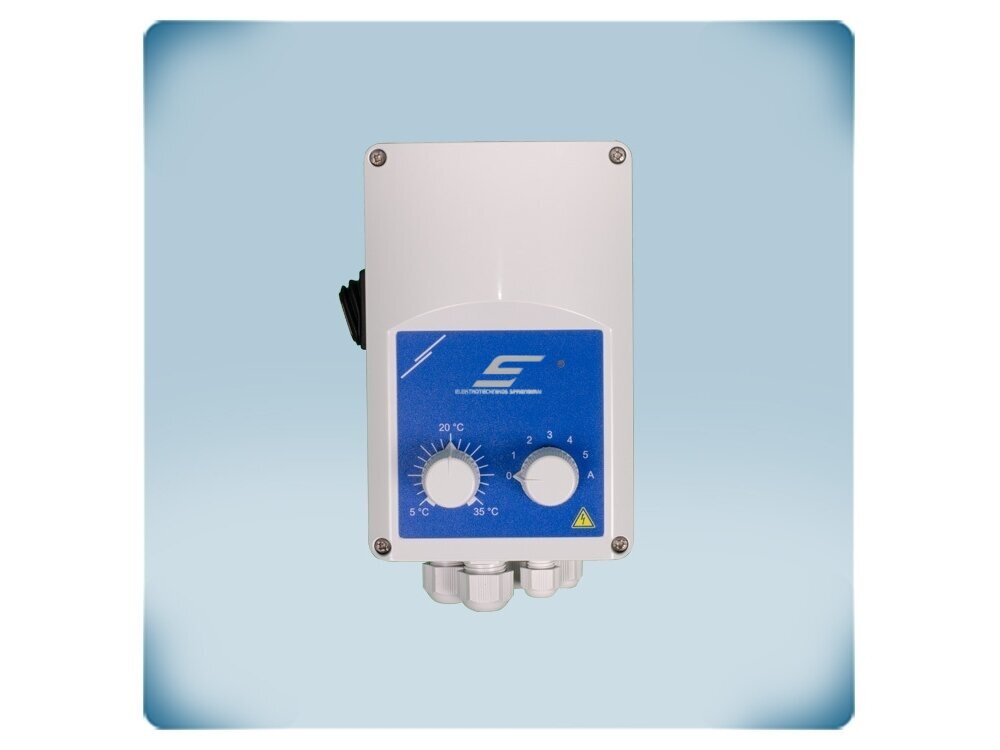

    7 padėčių jungikliu pasirenkama: Auto, rankiniai greičiai 1–5 arba OFF. Analoginio išėjimo diapazonas (0–6 VDC gamykliškai arba 0-10 VDC) ir režimas (šildymas / vėdinimas) parenkami trumpikliais arba Modbus registrais.

    Inžinieriaus pastaba: PT500 jutiklis į komplektą neįeina (pvz., FLTSN-P500-010). Jutiklį montuokite reprezentatyvioje vietoje – ne šildytuvo oro sraute, kitaip valdiklis išjungs šildymą per anksti.

    Kuo naudingas ECH-8-DM?
    Termostatas, EC ventiliatoriaus greičio valdiklis ir vožtuvo relė viename IP54 korpuse – nereikia atskirų prietaisų ir sudėtingo jungimo, o Modbus RTU leidžia nuotoliniu būdu keisti nustatymus.

    Techninės specifikacijos

    Prekės tipas Oro šildytuvo / vėsintuvo su EC ventiliatoriumi valdiklis
    Gamintojas / kodas Sentera Controls / ECH-8-DM
    Maitinimo įtampa 85–305 VAC, 50–60 Hz
    Temperatūros jutiklis PT500 (į komplektą neįeina, pvz., FLTSN-P500-010)
    Temperatūros nustatymas 5–35 °C, bepakopis potenciometras arba Modbus RTU
    Proporcinė juosta 2 °C
    Ventiliatoriaus išėjimas (Ao) 0–6 VDC (gamyklinis) arba 0-10 VDC (trumpiklis)
    Vožtuvo / šildytuvo išėjimas (L1) Nereguliuojamas, Imax 10 A, ON / OFF
    Ventiliatoriaus jungiklis 7 padėtys: Auto, 1–5, OFF
    Režimas Šildymas (gamyklinis) arba vėdinimas – trumpiklis ar Modbus
    Ryšys Modbus RTU (A, /B)
    Indikacija Žalias LED – maitinimas; baltas LED – būsenos signalizacija
    Korpusas ABS, UL94-V0, pilkas RAL 7035
    Montavimas Virštinkinis, patalpose
    Apsaugos klasė IP54 (EN 60529)
    Darbo aplinka -10…+50 °C, 5–90 % rH be kondensacijos
    Svoris 0,5 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Automatinis režimas – EC ventiliatoriaus greitis tolygiai keičiasi pagal temperatūrą.
    • Vožtuvo / šildytuvo valdymas – relinis išėjimas iki 10 A.
    • 5 rankiniai greičiai ir OFF – 7 padėčių jungiklis.
    • Šildymo ir vėdinimo režimai – tinka ir oro vėsintuvams su EC ventiliatoriumi bei vandens vožtuvu.
    • Modbus RTU – visi nustatymai keičiami nuotoliniu būdu.
    • 0–6 / 0-10 VDC išėjimas – pritaikomas EC ventiliatoriaus valdymo įėjimui.

    Kur naudojamas?

    • Sandėlių ir angarų vandeniniai oro šildytuvai
    • Pramoninių patalpų šildymas ir vėsinimas
    • Oro vėsintuvai su EC ventiliatoriumi ir vandens vožtuvu
    • Vėdinimas pagal temperatūrą
    • Dirbtuvės, garažai, prekybos salės

    Naudojimas pagal poreikį

    Šildymo / vėdinimo montuotojui.
    Vienas prietaisas vietoj termostato, greičio valdiklio ir relės.
    Objekto valdytojui.
    Automatinis režimas palaiko temperatūrą ir mažina triukšmą.
    BMS integratoriui.
    Nustatymai ir temperatūra pasiekiami per Modbus RTU.

    Pritaikymo gidas: kaip naudojamas praktikoje

    ECH-8-DM pritaikomas skirtingiems objektams – keičiasi tik prijungta įranga ir režimas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sandėlio vandeninis oro šildytuvas PT500 → TEMP; vožtuvas → L1; EC ventiliatorius → Ao Šildytuvas dirba tiek, kiek reikia temperatūrai palaikyti Jutiklio nemontuokite šildytuvo oro sraute
    Angaras su elektriniu šildytuvu Šildytuvo kontaktorius → L1 (Imax 10 A) Šildymas ON / OFF, ventiliatorius – pagal temperatūrą Didesnės galios šildytuvą junkite per kontaktorių
    Oro vėsintuvas su EC ventiliatoriumi Trumpiklis 3 – vėdinimo režimas; vožtuvas → L1 Ventiliatorius greitėja kylant temperatūrai Vožtuvo logiką patikrinkite paleidimo metu
    Dirbtuvės su rankiniu valdymu Jungiklis padėtyje 1–5 Pastovus greitis pagal personalo pasirinkimą Auto padėtis grąžina automatinį režimą
    Objektas su BMS Modbus RTU → A, /B Nustatymas ir būsena valdomi centralizuotai Modbus parametrų atstatymas – PROG trumpiklis ≥ 5 s

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia valdyti oro šildytuvą su EC ventiliatoriumi pagal temperatūrą ECH-8-DM (PT500, relė 10 A, Modbus RTU) ← šis modelis
    Reikia tik rankinio EC greičio valdymo su ekranu RDCV9-AD-WH (LED ekranas, Modbus RTU)
    Reikia tik paprasto potenciometro su 230 VAC ir Modbus SPV-8-010-PM (OFF, Modbus RTU)
    Taisyklė: ECH-8-DM rinkitės, kai reikia valdyti ir vožtuvą / šildytuvą, ir EC ventiliatoriaus greitį pagal temperatūrą. Vožtuvo ar šildytuvo srovė – ne didesnė kaip 10 A; didesnei apkrovai naudokite kontaktorių. Patikrinkite, ar EC ventiliatorius valdomas 0–6 ar 0-10 VDC signalu.
    Kada rinktis kitą sprendimą: rankiniam EC ventiliatoriaus valdymui su ekranu – RDCV9-AD; rankenėlei su Modbus – SPV-8 serija; AC ventiliatoriams – EVS-1 reguliatoriai.

    Pliusai

    • Termostatas ir EC greičio valdiklis viename
    • Relinis išėjimas vožtuvui / šildytuvui iki 10 A
    • Auto, 5 rankiniai greičiai ir OFF
    • Šildymo ir vėdinimo režimai
    • Modbus RTU, IP54

    Minusai / ribojimai

    • PT500 jutiklis perkamas atskirai
    • Relinis išėjimas tik ON / OFF – vožtuvas nereguliuojamas proporcingai
    • Tik virštinkinis montavimas patalpose
    • Valdo tik EC ventiliatorius (ne AC variklius tiesiogiai)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Būtina prijungti apsauginį įžeminimą (PE) maitinimo ir išėjimo grandinėse.
    • Vožtuvo / šildytuvo išėjimo srovė – ne didesnė kaip 10 A.
    • Naudokite tik PT500 tipo jutiklį.
    • Montuoti tik patalpose, -10…+50 °C, 5–90 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    85–305 VAC
    PT500
    0–6 / 0-10 VDC
    relė 10 A
    Modbus RTU
    IP54
    Tinka, kai reikia:
    • valdyti vandeninį ar elektrinį oro šildytuvą su EC ventiliatoriumi pagal temperatūrą;
    • valdyti oro vėsintuvą su EC ventiliatoriumi ir vandens vožtuvu;
    • integruoti šildytuvo valdymą į BMS.
    Patikrinkite prieš naudojimą:
    • EC ventiliatoriaus valdymo įėjimą (0–6 ar 0-10 VDC);
    • vožtuvo ar šildytuvo srovę (≤ 10 A);
    • ar užsakytas PT500 jutiklis.
    Svarbus priminimas: ECH-8-DM valdo EC ventiliatorių signalu ir vožtuvą / šildytuvą relės išėjimu – AC ventiliatorių greičio tiesiogiai nereguliuoja.

    DUK

    Ar jutiklis įeina į komplektą?
    Ne, PT500 jutiklį reikia užsakyti atskirai, pvz., FLTSN-P500-010.
    Kokį šildytuvą galima prijungti?
    Vandens vožtuvą arba elektrinį šildytuvą iki 10 A; didesnį – per kontaktorių.
    Ar tinka vėsinimui?
    Taip, vėdinimo režime – oro vėsintuvams su EC ventiliatoriumi ir vandens vožtuvu.
    Koks ventiliatoriaus signalas?
    0–6 VDC (gamyklinis) arba 0-10 VDC – parenkama trumpikliu.
    Kaip atstatyti Modbus parametrus?
    Uždėkite trumpiklį ant PROG kontaktų 1 ir 2 bent 5 sekundėms.

    Oro šildytuvo su EC ventiliatoriumi valdiklis | Sentera Controls | ECH-8-DM

    Sentera ECH-8-DM – oro šildytuvo su EC ventiliatoriumi valdiklis: PT500 jutiklis, nustatymas 5–35 °C, 0–6 / 0-10 VDC ventiliatoriui, relinis išėjimas vožtuvui ar šildytuvui iki 10 A, Modbus RTU, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
