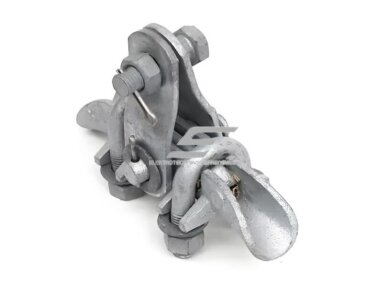

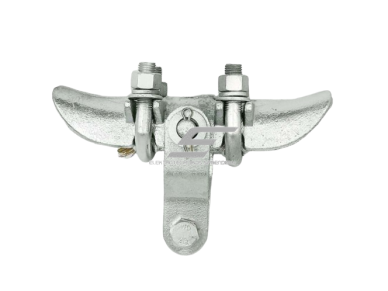

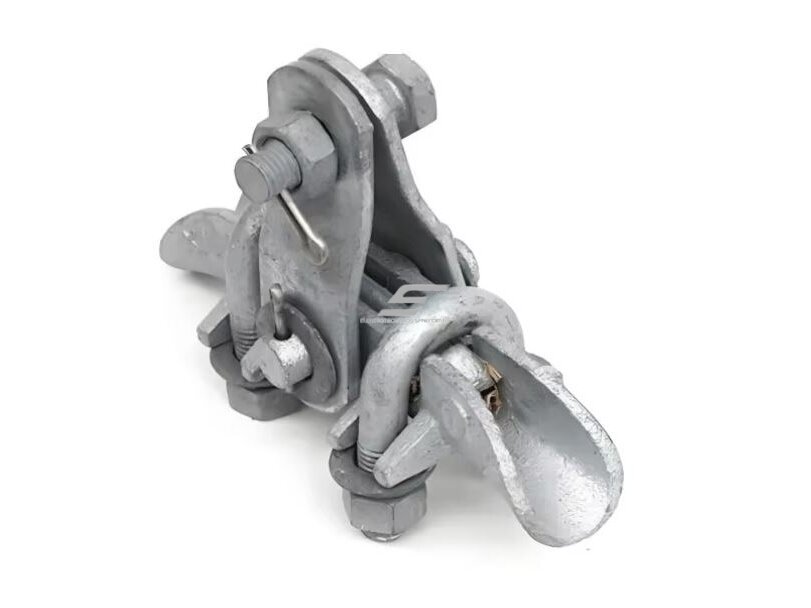

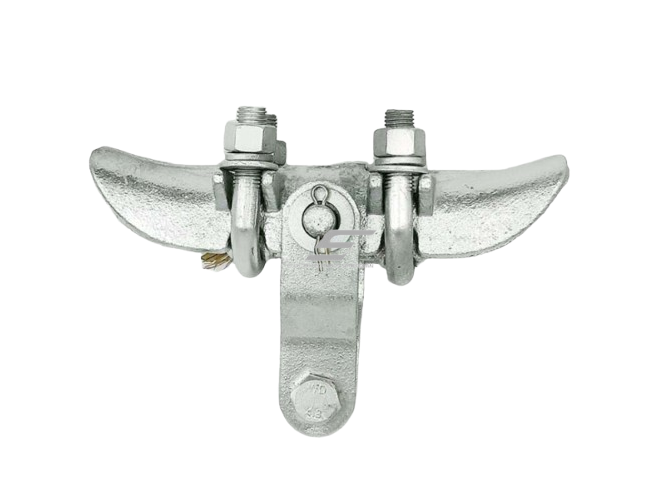

Pakabinamas gnybtas oro linijoms | karštai cinkuotas | 200x82mm | ≥40kN | anglinis plienas Q235

Pakabinamas gnybtas suformuoja mechaninį atramos tašką tarp oro linijos laidininko ir izoliatoriaus arba atramos pakabos sistemos. Jis leidžia išlaikyti laidininko padėtį ir perduoti mechanines apkrovas į atramos konstrukciją.

Šio gaminio pagrindinė funkcija – laikyti laidininką pakabos taške ir perduoti vertikalią bei dalį šoninių apkrovų į atramą.

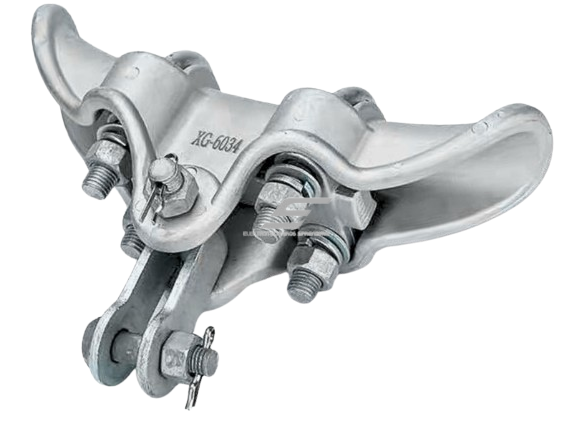

Suapvalinta gnybto geometrija padeda paskirstyti mechaninį kontaktą didesniame paviršiaus plote ir sumažinti koncentruotą spaudimą į laidininką.

Brėžinyje nurodytos ardomosios apkrovos negalima tiesiogiai laikyti leidžiama eksploatacine apkrova.

• Skirtas oro linijų laidininkų pakabai.
• Q235 anglinio plieno konstrukcija.
• Karštai cinkuotas paviršius.
• Lygus ir suapvalintas laidininko atraminis paviršius.
• 200mm bendras ilgis.
• Brėžinyje nurodyta ≥40kN ardomoji apkrova.
• Skirtas ilgalaikiam naudojimui lauko elektros infrastruktūroje.

• Tvirta Q235 plieno konstrukcija.
• Karštojo cinkavimo antikorozinė apsauga.
• Laidininkui pritaikytas suapvalintas atraminis paviršius.
• Padeda sumažinti laidininko mechaninio pažeidimo riziką tvirtinimo vietoje.
• Tinka oro elektros linijų atramų sistemoms.
• Mechaninė konstrukcija pritaikyta ilgalaikiam naudojimui lauke.
• ≥40kN ardomoji apkrova.

• ≥40kN ardomoji apkrova nėra leidžiama darbinė apkrova.
• Galutinį mechaninį atsparumą lemia visa pakabos sistema – gnybtas, tvirtinimo varžtai, izoliatorius, jungiamosios detalės ir atrama.
• Pažeidus cinko dangą gali sumažėti vietinis atsparumas korozijai.

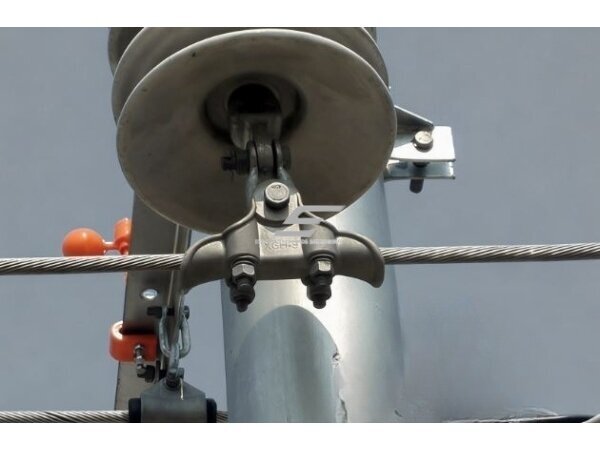

Tiesiniame oro elektros linijos ruože laidininką reikia pritvirtinti prie tarpinės atramos. Ant atramos sumontuojama projekto reikalavimus atitinkanti izoliatoriaus pakabos sistema.

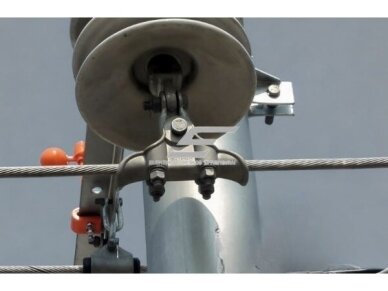

Prie jos prijungiamas pakabinamas gnybtas. Laidininkas įstatomas į gnybto suapvalintą atraminę dalį ir pritvirtinamas gaminio konstrukcijoje numatytais tvirtinimo elementais.

Eksploatacijos metu laidininko svoris ir dalis atmosferinių mechaninių apkrovų per gnybtą perduodami į izoliatorių ir atramos konstrukciją.

Laidininko skersmuo, gnybto tipas ir visos pakabos sistemos mechaniniai parametrai turi būti parinkti pagal konkrečios oro linijos projektą.

Tai mechaninis oro linijų komponentas, skirtas laidininkui pakabinti ir stabilizuoti ant atramos arba izoliatoriaus pakabos sistemos.

Iš Q235 anglinio plieno.

Taip. Paviršius yra karštai cinkuotas.

Lygus ir suapvalintas kontakto paviršius padeda sumažinti koncentrinį spaudimą į laidininką ir mechaninio pažeidimo riziką.

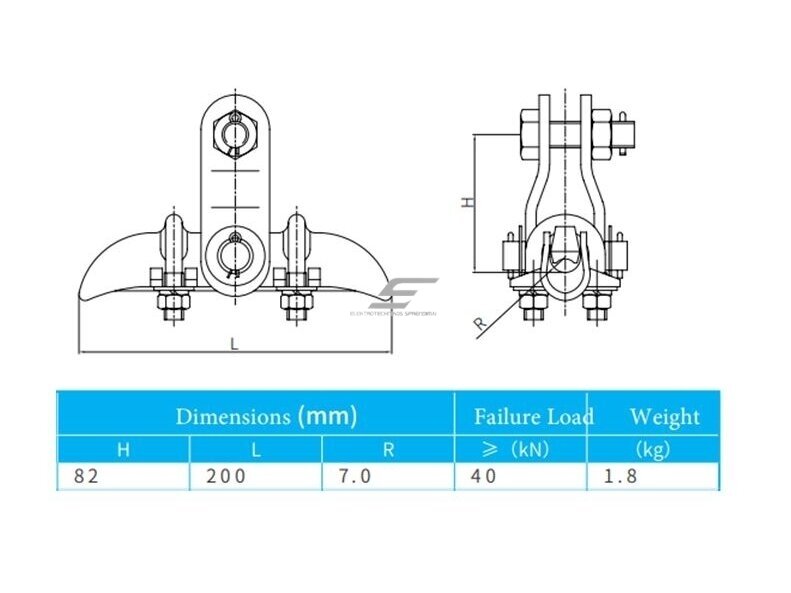

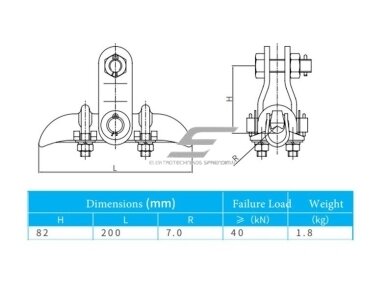

Pagal pateiktą brėžinį bendras ilgis L yra 200mm.

H – 82mm.

1,8kg svoris.

≥40kN reikšmė.

Taip. Karštai cinkuota plieninė konstrukcija skirta lauko elektros infrastruktūros sistemoms.

Pakabinamas gnybtas turi būti parinktas pagal konkretaus laidininko tipą ir skersmenį, oro linijos projektines mechanines apkrovas, naudojamą izoliatoriaus sistemą ir atramos konstrukciją. Prieš montuojant būtina patikrinti visų tvirtinimo komponentų būklę ir suderinamumą.

Brėžinyje nurodyta ≥40kN ardomoji apkrova neturi būti tiesiogiai naudojama kaip leidžiama darbinė apkrova. Galutinį pakabos sistemos mechaninį atsparumą lemia gnybtas, laidininkas, tvirtinimo detalės, izoliatorius ir atramos konstrukcija.
