Panardinamas skysčio lygio jutiklis | 0–5 V | DC 12–36 V | vandens, alyvos ir skysčių lygio siųstuvas | nerūdijančio plieno zondas

Techninės specifikacijos

• Produkto tipas: panardinamas skysčio lygio jutiklis
• Matavimo terpė: nerūdijančiam plienui neagresyvūs skysčiai
• Tinka matuoti: vandens, alyvos, techninių skysčių lygį
• Išėjimo signalas: 0–5 V
• Maitinimo įtampa: DC 12–36 V
• Tipinė maitinimo įtampa: DC 24 V
• Tikslumo klasė: 0,5 % FS
• Stabilumas: ±0,1 % FS per metus
• Temperatūrinis dreifas: ±0,02 % FS / °C
• Matavimo diapazonas: 0–300 m, reguliuojamas pagal versiją
• Perkrovos atsparumas: iki 1,5 karto didesnis už matavimo diapazoną
• Terpės temperatūra: 0–50 °C

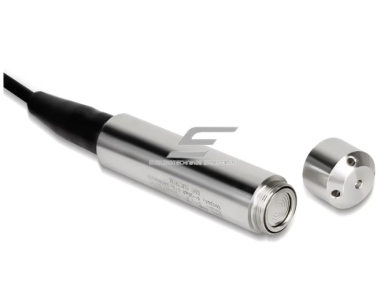

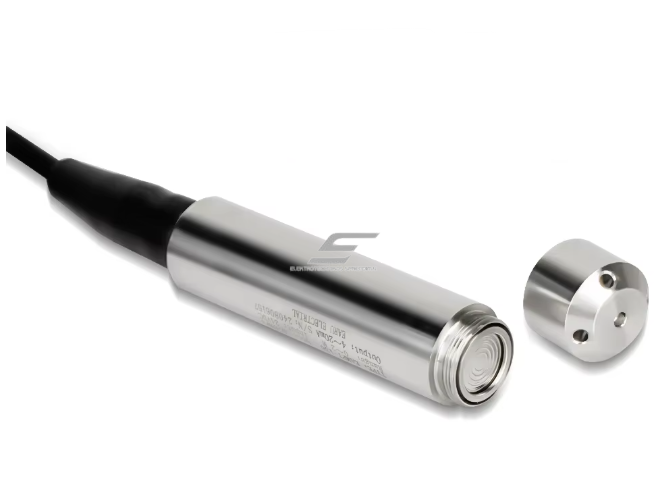

• Zondo medžiaga: nerūdijantis plienas
• Zondo konstrukcija: cilindrinis panardinamas zondas

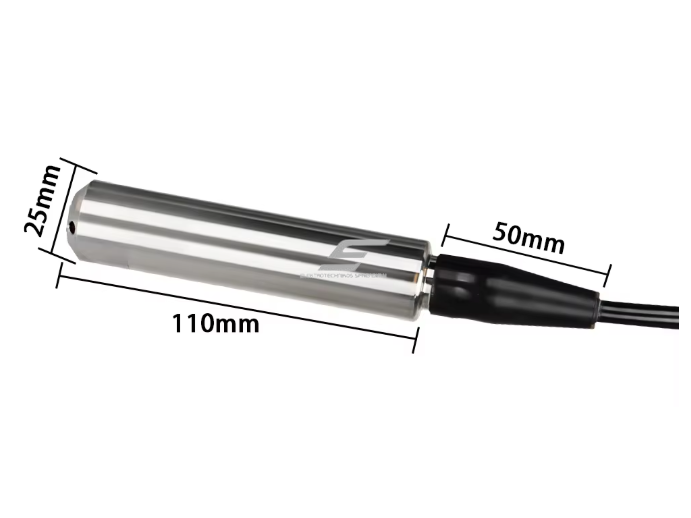

• Zondo skersmuo: apie 25 mm
• Zondo ilgis: apie 110 mm
• Kabelio išėjimo dalis: apie 50 mm
• Montavimas: panardinamas į skystį, galimas srieginis montavimas pagal komplektaciją
• Konstrukcijos tipas: integruotas jutiklis su kabeliu

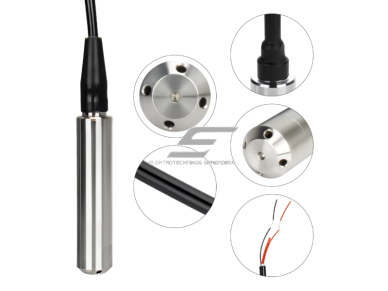

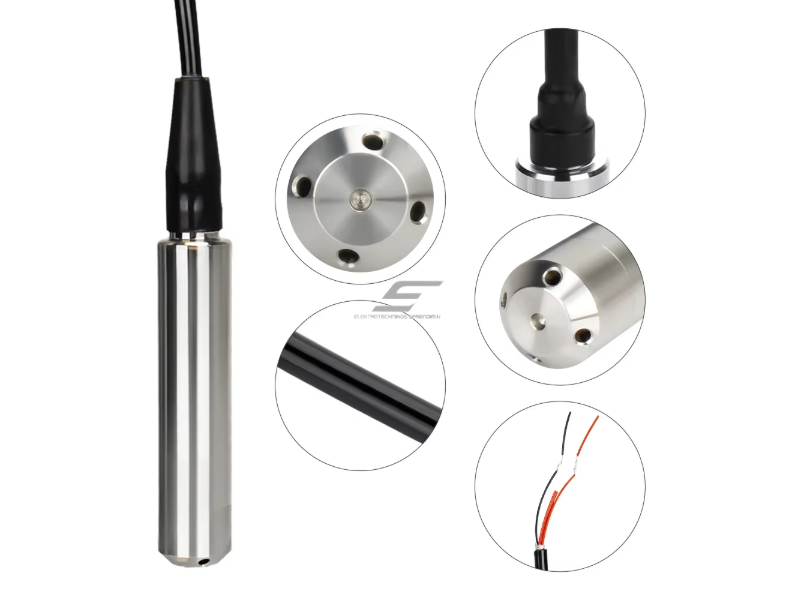

• Korpusas: metalinis zondas su sandaria kabelio jungtimi
• Apsauga: vandeniui atspari konstrukcija
• Reakcijos laikas: 10 ms

Funkcijos

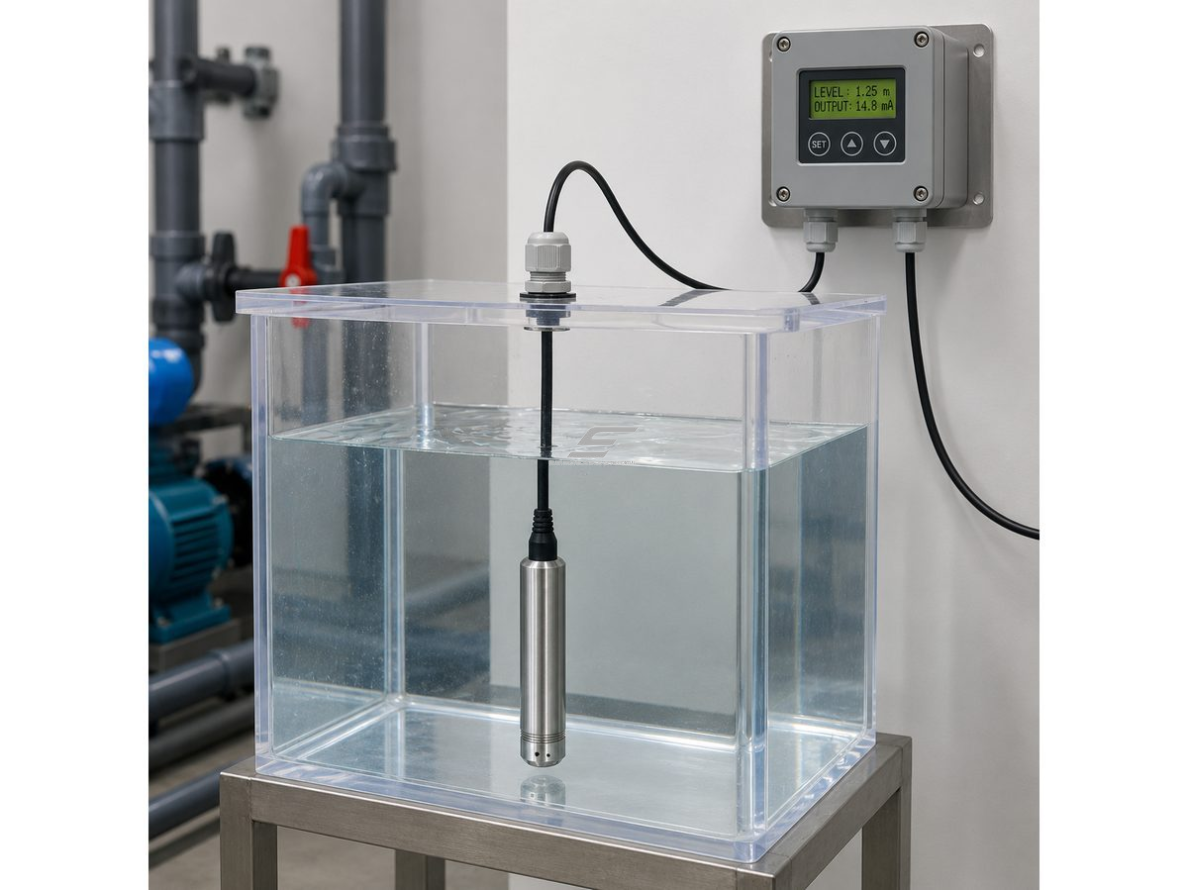

• Skysčio lygio matavimas – jutiklis matuoja vandens, alyvos ar kito neagresyvaus skysčio lygį talpoje, rezervuare, šulinyje ar bake
• Hidrostatinio slėgio matavimas – jutiklis nustato skysčio lygį pagal skysčio stulpelio slėgį, todėl tinka nuolatiniam lygio stebėjimui
• Panardinamas zondas – matavimo dalis panardinama tiesiai į skystį, todėl nereikia sudėtingos mechaninės konstrukcijos
• Nerūdijančio plieno korpusas – zondas atsparus korozijai ir tinkamas naudoti su vandeniu, alyva bei kitais nerūdijančiam plienui neagresyviais skysčiais
• Vandeniui atspari konstrukcija – jutiklis pritaikytas darbui drėgnoje aplinkoje ir tiesioginiam kontaktui su skysčiu
• DC 12–36 V maitinimas – galima naudoti su dažniausiai automatikos sistemose taikomu 24 V DC maitinimu
• Aukštas matavimo tikslumas – standartinis tikslumas 0,5 % FS, o pagal versiją gali būti 0,2 % FS
• Ilgalaikis stabilumas – ±0,1 % FS per metus stabilumas padeda išlaikyti patikimą matavimą ilgalaikėje eksploatacijoje
• Apsauga nuo perkrovos – jutiklis gali atlaikyti iki 1,5 karto didesnę apkrovą nei nominalus matavimo diapazonas

Naudojimas

• Buitiniam vartotojui: Tinka vandens talpų, šulinių, gręžinių, lietaus vandens rezervuarų ar drenažo sistemų lygio stebėjimui.
• Elektromontuotojui: Naudojamas jungiant prie 24 V DC maitinimo, PLC, indikatoriaus, valdymo relės ar siurblio automatikos.
• Inžinieriui / projektuotojui: Tinka projektuojant skysčio lygio matavimo sistemas rezervuaruose, siurblinėse, vandens tiekimo ar technologiniuose procesuose.
• Pramonės įmonei: Naudojamas vandens, alyvos ar techninių skysčių lygio kontrolei gamyboje, aušinimo sistemose, talpose ir įrenginiuose.
• Ūkiui / techninėms sistemoms: Tinka laistymo, vandens kaupimo, gyvulių girdymo, nuotekų ar siurblių valdymo sistemoms.

Pliusai

• Tinka vandeniui, alyvai ir kitiems neagresyviems skysčiams
• Nerūdijančio plieno zondas – atsparus korozijai įprastose vandens ir alyvos sistemose
• DC 12–36 V maitinimas – suderinamas su dažniausiai naudojamomis 24 V DC automatikos sistemomis
• Greitas reakcijos laikas – tinka sistemoms, kuriose reikia operatyviai gauti lygio pokyčio signalą

Minusai

• Netinka agresyviems skysčiams, kurie gali pažeisti nerūdijantį plieną arba sandarinimo medžiagas
• Terpės temperatūra ribota iki 0–50 °C, todėl netinka labai karštiems skysčiams

Kam skirtas šis skysčio lygio jutiklis?

• Jutiklis skirtas skysčio lygio matavimui vandens, alyvos ar kitų nerūdijančiam plienui neagresyvių skysčių talpose. Jis perduoda analoginį arba skaitmeninį signalą į valdymo sistemą.

Ar jutiklis tinka lauko sąlygoms?

• Pats zondas yra vandeniui atsparus ir skirtas kontaktui su skysčiu, tačiau lauko sąlygomis būtina apsaugoti kabelio jungtis, valdiklius ir maitinimo įrangą nuo drėgmės, UV spindulių, mechaninių pažeidimų ir šalčio.

Ar galima naudoti nuotekų talpoje?

• Galima, jei skystis nėra chemiškai agresyvus nerūdijančiam plienui ir zondas nėra užnešamas dumblu, nuosėdomis ar kietomis dalelėmis. Nuotekų sistemose svarbu tinkamai parinkti montavimo vietą.

Ar šis jutiklis pats įjungia siurblį?

• Ne tiesiogiai. Siurbliui valdyti reikia papildomo valdiklio, relės, kontaktoriaus arba siurblio automatikos.
