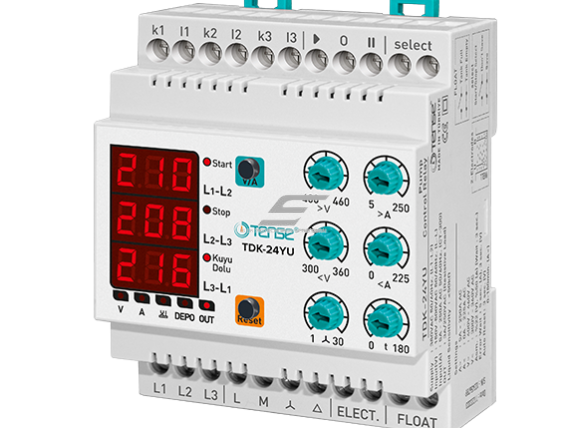

    Panardinamo siurblio valdymo ir apsaugos relė TENSE TDK-24YU | 5–250 A | 3 fazės | žvaigždė–trikampis | U/I apsauga | DIN
    Nauja prekė   20 už
    1403.60 €
    Panardinamo siurblio valdymo ir apsaugos relė TENSE TDK-24YU | 5–250 A | 3 fazės | žvaigždė–trikampis | U/I apsauga | DIN 1

    Panardinamo siurblio valdymo ir apsaugos relė TENSE TDK-24YU | 5–250 A | 3 fazės | žvaigždė–trikampis | U/I apsauga | DIN

    Kodas: SKU#17876 TDK-24YU
    Pasiteirauti apie prekę
    Kaina 112.53 € su PVM
    ( 93.00 € be PVM )
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 84.70 € už vnt. -24%
    20+ vnt.  – 70.18 € už vnt. -37%
  • Prekės aprašymas
    Panardinamo siurblio valdymo ir apsaugos relė TENSE TDK-24YU | 5–250 A | 3 fazės | žvaigždė–trikampis | U/I apsauga | DIN

    Panardinamo siurblio valdymo ir apsaugos relė TENSE TDK-24YU | 5–250 A | 3 fazės | žvaigždė–trikampis | U/I apsauga | DIN

    TENSE TDK-24YU – trifazė panardinamų ir gręžinių siurblių valdymo bei apsaugos relė, skirta variklio paleidimui per žvaigždė–trikampis kontaktorių schemą ir apsaugai nuo netinkamos įtampos, srovės, fazių bei vandens lygio sąlygų.

    TDK-24YU

    Valdiklis vienu metu stebi trijų fazių tarpfazines įtampas, sroves per išorinius srovės transformatorius, fazių seką, šulinio / gręžinio elektrodus ir rezervuaro plūdę. Esant klaidai, jis atjungia kontaktorių valdymą ir pateikia LED / ekrano indikaciją.

    5–250 A
    Variklio srovės diapazonas
    3 × 380 V AC
    Tinklas
    Y / Δ
    Paleidimo schema
    U / I / fazės
    Apsaugos + vandens lygis

    Pajungimo grupės – ką jungia montuotojas?

    Grupė Paskirtis Inžinerinė pastaba
    L1 / L2 / L3 Trifazio tinklo įtampos matavimas Valdiklis rodo L1–L2, L2–L3 ir L3–L1 įtampas.
    k1–I1 / k2–I2 / k3–I3 Išorinių srovės transformatorių įėjimai Kiekvienai fazei naudojamas atskiras srovės transformatorius; matavimo diapazonas iki 250 A.
    M / Y / Δ Pagrindinio, žvaigždės ir trikampio kontaktorių valdymas TDK-24YU pats nekomutuoja variklio galios – jis valdo išorinių kontaktorių rites.
    ELECT. Šulinio / gręžinio vandens lygio elektrodai Naudojami sausos eigos ir šulinio prisipildymo kontrolei.
    FLOAT Rezervuaro plūdės įėjimas Leidžia stabdyti siurblį, kai rezervuaras pilnas.
    Start / Stop / Com Išorinės Start/Stop komandos Naudojamos siurblio paleidimui ir sustabdymui.
    Start/Stop Memory Paleidimo būsenos atminties pasirinkimas Nustato, ar įjungus maitinimą valdiklis startuoja Start, ar Stop būsenoje.

    Kaip veikia TDK-24YU?

    1. Įjungus maitinimą valdiklis suskaičiuoja nustatytą pirmojo paleidimo laukimo laiką.
    2. Patikrina fazių seką, tarpfazines įtampas, šulinio vandens lygį, rezervuaro plūdę ir Start/Stop būseną.
    3. Jei sąlygos tinkamos, aktyvuojamas pagrindinis kontaktorius ir pradedama žvaigždė–trikampis paleidimo seka.

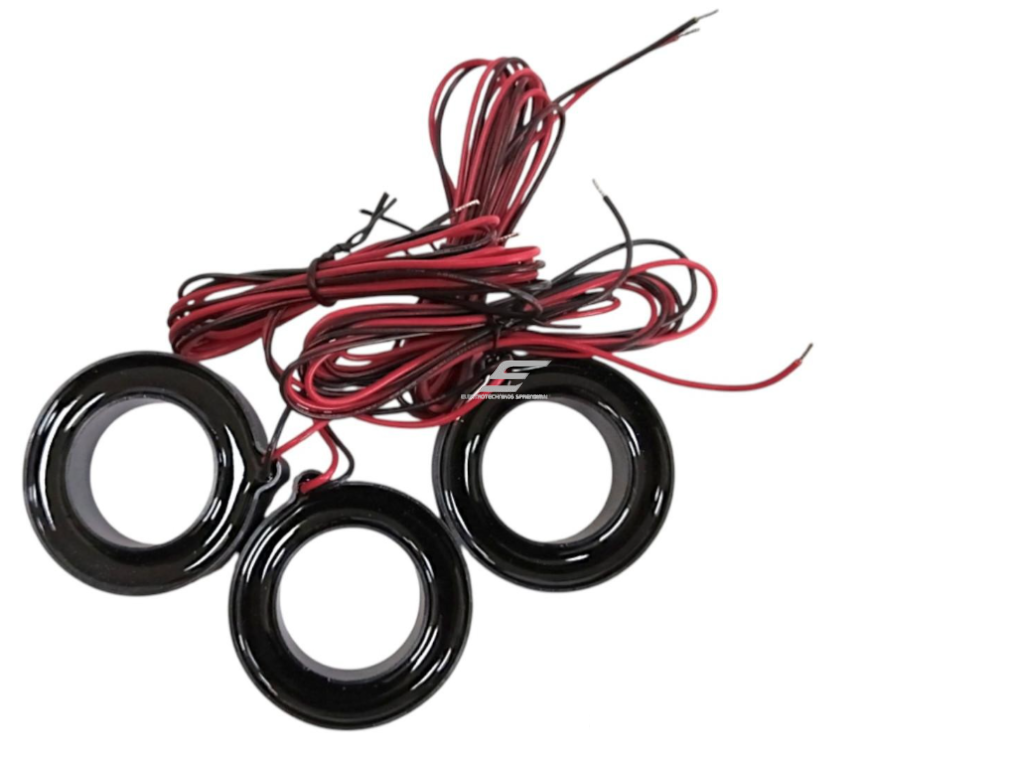

    4. Variklio srovės matuojamos per tris išorinius srovės transformatorius.
    5. Darbo metu nuolat tikrinama aukšta / žema įtampa, aukšta / žema srovė, U/I asimetrija, fazių seka ir vandens lygis.
    6. Aptikus klaidą, kontaktorių valdymas atjungiamas, OUT LED užgęsta, o atitinkamas klaidos indikatorius parodo priežastį.

    Apsaugos funkcijos

    Apsauga Suveikimo logika Atstatymas / pastaba
    Aukšta įtampa Virš nustatytos 400–460 V ribos ilgiau nei 3 s Automatinis atstatymas po 3 s, kai įtampa nukrenta 10 V žemiau nustatytos ribos.
    Žema įtampa Žemiau nustatytos 300–360 V ribos ilgiau nei 3 s Automatinis atstatymas po 3 s, kai įtampa pakyla 10 V virš nustatytos ribos.
    Aukšta srovė Virš 5–250 A nustatytos ribos ilgiau nei 5 s Rankinis Reset, kai srovė bent 0,5 A mažesnė už nustatytą ribą.
    Žema srovė / sausa eiga Žemiau 0–225 A nustatytos ribos ilgiau nei 5 s Automatinis atstatymas po nustatyto t laiko arba rankinis Reset.
    Srovės „saugiklio“ apsauga Srovė viršija 2 × aukštos srovės nustatymą Suveikia be laukimo; rankinis Reset.
    Paleidimo (demaržo) kontrolė Pirmas 9 s leidžiama iki 2 × nustatytos aukštos srovės Viršijus šią ribą – momentinė srovės apsaugos klaida.
    Srovės asimetrija Skirtumas tarp fazių srovių >50% ilgiau nei 2 s Rankinis Reset.
    Įtampos asimetrija Skirtumas tarp fazių įtampų >22% ilgiau nei 2 s Automatinis grįžimas, kai asimetrija nukrenta žemiau 20%.
    Fazių sekos kontrolė Netinkama L1–L2–L3 seka Paleidimas blokuojamas / rodoma fazių sekos klaida.
    Vandens lygio apsauga Elektrodai neaptinka reikiamo vandens lygio Paleidimas atidedamas iki viršutinio elektrodo ir nustatyto t laukimo laiko.
    Rezervuaro pilnumas Plūdė nurodo pilną rezervuarą Siurblio darbas stabdomas pagal plūdės būseną.
    Žvaigždė–trikampis paleidimo valdymas

    TDK-24YU turi atskirus valdymo išėjimus pagrindiniam (M), žvaigždės (Y) ir trikampio (Δ) kontaktoriams. Žvaigždės laukimo laikas reguliuojamas 1–30 s, o perėjimo tarpas tarp žvaigždės ir trikampio yra 20 ms fiksuotas. Būtinas teisingas kontaktorių tarpusavio blokavimas pagal gamintojo schemą.

    Svarbiausi reguliuojami nustatymai

    Aukštos srovės riba 5–250 A, žingsnis 5 A
    Žemos srovės riba 0–225 A, žingsnis 5 A
    Aukštos įtampos riba 400–460 V L–L, žingsnis 1 V
    Žemos įtampos riba 300–360 V L–L, žingsnis 1 V
    Žvaigždės laukimo laikas 1–30 s
    Žemos srovės automatinio atstatymo laikas 0–180 min
    Viršutinio elektrodo laukimo laikas 0–180 min; naudojamas tas pats t nustatymas
    Pirmojo paleidimo laikas 1–100 s
    Elektrodų jautrumas / laidumo reikšmė 1–100

    Ekranas ir indikacija

    • 3 atskiri 3 skaitmenų ekranai rodo trijų fazių reikšmes.
    • V/A mygtuku perjungiama tarp tarpfazinių įtampų ir srovių rodymo.
    • 8 LED indikatoriai rodo Start, Stop, Well Full, TANK, OUT bei įtampos / srovės / fazių klaidų būsenas.
    • Įtampos klaidos metu atitinkamos fazės ekranas mirksi; asimetrijos klaidos turi atskirą indikacijos logiką.

    Techniniai duomenys

    Darbinė įtampa 3 × 380 V AC, 50/60 Hz
    Dažnis 50/60 Hz
    Suvartojama galia <5 VA
    Darbinė temperatūra −20…+55 °C
    Ekranas / LED 3 × 3 digit, 8 LED
    Aukštos srovės diapazonas 5–250 A
    Žemos srovės diapazonas 0–225 A
    Srovės histerezė 0.5 A (fixed)
    Srovės nustatymo žingsnis 5 A
    Srovės klaidos laukimas 5 s (fixed)
    Žemos srovės auto-reset 0–180 min
    Viršutinio elektrodo laukimas 0–180 min
    t žingsnis 5 min
    Žvaigždės laikas 1–30 s
    Perėjimo laikas Y→Δ 20 ms (fixed)
    Aukštos įtampos diapazonas 400–460 V AC (L–L)
    Žemos įtampos diapazonas 300–360 V AC (L–L)
    Įtampos histerezė 5 V (fixed)
    Įtampos nustatymo žingsnis 1 V
    Įtampos klaidos laukimas 3 s (fixed)
    Įtampos auto-reset laukimas 3 s (fixed)
    Srovės asimetrija 50% (fixed)
    Įtampos asimetrija 22% (fixed)
    Pirmojo paleidimo laikas 1–100 s
    Elektrodų jautrumas 1–100
    Išėjimo kontakto nominalas 5 A / 250 V AC (resistive load)
    Maks. laidininkas 4 mm²
    Svoris <220 g
    Montavimas DIN rail
    Darbinis aukštis <2000 m

    Pliusai / privalumai

    • Vienas valdiklis apjungia paleidimą, apsaugą ir vandens lygio kontrolę.
    • 5–250 A diapazonas leidžia naudoti su gerokai galingesniais trifaziais siurblių varikliais per srovės transformatorius.
    • Žvaigždė–trikampis išėjimai sumažina poreikį atskirai paleidimo laiko relei.
    • Trijų fazių U ir I indikacija padeda diagnostikai objekte.
    • Aukštos / žemos įtampos ir srovės apsaugos yra reguliuojamos.
    • Elektrodų ir plūdės įėjimai leidžia valdyti tiek gręžinio vandens lygį, tiek rezervuaro užpildymą.
    • Start/Stop ir atminties įėjimai leidžia integruoti valdiklį į išorinę automatiką.
    • DIN montavimas tinkamas profesionaliam valdymo skydui.

    Minusai / ribojimai

    • Tai nėra galios starteris. Varikliui reikalingi išoriniai pagrindinis, žvaigždės ir trikampio kontaktoriai.
    • Srovė matuojama per išorinius srovės transformatorius. Prieš montuojant būtina patikrinti jų komplektaciją ir teisingą kryptį.
    • Skirtas trifazei ~380/400 V sistemai; kitoms tinklo įtampoms reikia kito sprendimo.
    • Srovės nustatymo žingsnis 5 A – mažesnės galios varikliams reguliavimas nėra labai smulkus.
    • Srovės asimetrijos 50% ir įtampos asimetrijos 22% ribos fiksuotos.
    • Dalis klaidų reikalauja rankinio Reset, todėl nuotolinei beprižiūrei sistemai reikia įvertinti veikimo scenarijų.
    • Nėra RS485 / Modbus / Ethernet / Wi‑Fi komunikacijos.
    • Reikia teisingai suprojektuotos kontaktorių blokavimo ir variklio apsaugos schemos; tai nėra „prijunk ir naudok“ buitinė relė.

    Kam tinka?

    • gręžinių ir panardinamų trifazių siurblių valdymo skydams
    • siurblių varikliams, kuriems reikalingas žvaigždė–trikampis paleidimas
    • vandens tiekimo, laistymo ir rezervuarų pildymo sistemoms
    • objektams, kuriuose svarbi sauso darbo, U/I ir fazių apsauga
    • profesionaliems elektrikams, automatikams ir skydų gamintojams

    Kam netinka?

    • vienfaziams siurbliams
    • tiesioginiam variklio galios komutavimui be kontaktorių
    • sistemoms, kurioms būtina Modbus / RS485 ar nuotolinė telemetrija
    • objektams, kuriuose nėra galimybės teisingai sumontuoti srovės transformatorių ir elektrodų
    • vartotojui, ieškančiam paprasto kištukinio siurblio valdiklio

    Praktinis pavyzdys – gręžinio siurblio valdymo skydas

    Trifazis gręžinio siurblys valdomas per pagrindinį, žvaigždės ir trikampio kontaktorius. TDK-24YU stebi 3 fazių įtampas, variklio sroves per CT, vandens lygį gręžinyje ir rezervuaro plūdę. Paleidimo metu variklis pirmiausia dirba žvaigžde nustatytą laiką, po 20 ms perėjimo įjungiamas trikampis. Jei srovė, įtampa, fazių seka ar vandens lygis neatitinka nustatytų sąlygų, valdiklis atjungia kontaktorių valdymą.

    Montavimo ir paleidimo seka

    1. Patikrinkite variklio vardinę įtampą, srovę ir ar jis tinkamas žvaigždė–trikampis paleidimui.
    2. Sumontuokite valdiklį ir tris srovės transformatorius pagal TENSE schemą.
    3. Prijunkite L1/L2/L3 matavimo įėjimus ir patikrinkite fazių seką.
    4. Prijunkite pagrindinį, žvaigždės ir trikampio kontaktorius su elektriniu / mechaniniu blokavimu.
    5. Prijunkite šulinio elektrodus, rezervuaro plūdę ir Start/Stop įėjimus, jei naudojami.
    6. Nustatykite aukštą / žemą U ir I ribas pagal variklio bei tinklo parametrus.
    7. Nustatykite žvaigždės laiką, pirmojo paleidimo laiką ir t laukimo laiką.
    8. Pirmą paleidimą atlikite kontroliuojamai, matuodami realias fazių sroves ir tikrindami kontaktorių seką.
    9. Patikrinkite apsaugų suveikimą ir tik tada perduokite sistemą eksploatacijai.

    Dažniausiai užduodami klausimai

    Ar TDK-24YU gali tiesiogiai jungti 250 A variklį?

    Ne. 5–250 A yra matuojamos / kontroliuojamos variklio srovės diapazonas per srovės transformatorius. Variklio galią komutuoja išoriniai kontaktoriai.

    Ar reikalingi srovės transformatoriai?

    Taip. Kiekvienos fazės srovė matuojama per išorinį srovės transformatorių. Patikrinkite konkretaus komplekto sudėtį.

    Ar galima prijungti šulinio elektrodus?

    Taip. Valdiklis turi elektrodų įėjimą ir reguliuojamą elektrodų jautrumo reikšmę.

    Ar galima naudoti rezervuaro plūdę?

    Taip. FLOAT įėjimas skirtas rezervuaro pilnumo kontrolei.

    Ar yra žvaigždė–trikampis valdymas?

    Taip. Yra pagrindinio, žvaigždės ir trikampio kontaktorių valdymas; žvaigždės laikas reguliuojamas 1–30 s.

    Ar apsauga nuo žemos srovės gali persikrauti automatiškai?

    Taip. Automatinio atstatymo laikas reguliuojamas 0–180 min; t pats nustatymas naudojamas ir viršutinio elektrodo laukimui.

    Ar valdiklis rodo visas tris fazes?

    Taip. Trys 3 skaitmenų ekranai rodo fazių tarpfazines įtampas arba sroves.

    Montuotojo pastaba

    TDK-24YU turi būti vertinamas kaip siurblio valdymo ir apsaugos valdiklis, o ne kaip variklio galios relė. Kontaktorių, laidų, trumpųjų jungimų apsaugos, variklio apsaugos ir CT parinkimas turi būti atliekamas pagal konkretaus variklio duomenis ir galiojančius elektros įrenginių reikalavimus.

    TENSE TDK-24YU trifazė panardinamo siurblio valdymo relė skirta 5–250 A siurblių variklių kontrolei per srovės transformatorius, žvaigždė–trikampis kontaktorių valdymui, aukštos ir žemos įtampos bei srovės, fazių sekos, U/I asimetrijos ir sauso darbo apsaugai. DIN montuojamas sprendimas gręžinių, rezervuarų ir profesionalių siurblių automatikos skydams.
