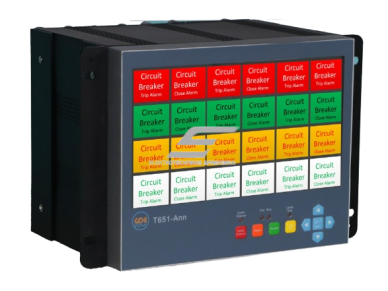

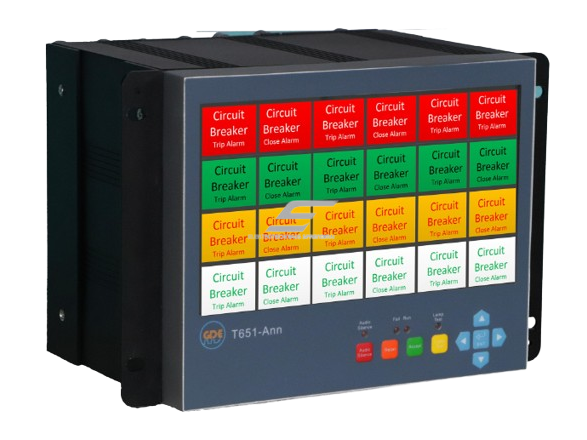

Panelinė išmani avarinių | gedimų | būsenos signalų panelė | 24 įėjimai | 24VDC | 223x178x142mm | Modbus RTU | GOOSE | DNP3.0 | IP40

Kodas: ES-T651-ANN-A-1-1111A-0

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 5087.51 € su PVM
( 4204.55 € be PVM )

Į krepšelį

Išmanus aliarmų ir signalizacijos terminalas – programuojamas 24 kanalų įrenginys, skirtas elektros pastočių, elektrinių ir pramonės automatikos sistemų būsenų bei avarinių signalų stebėjimui. Terminalas turi 9" spalvotą lietimui jautrų LCD ekraną, integruotą garsinę signalizaciją ir SOE įvykių registravimą iki 1ms tikslumu. Palaikomi Modbus RTU, IEC 61850 Server / MMS, GOOSE, DNP3.0 ir IRIG-B, todėl įrenginį galima integruoti į SCADA ir kitas aukštesnio lygio valdymo sistemas.

Išmanus aliarmų ir signalizacijos terminalas | 24 įėjimai | 9" lietimui jautrus LCD | 24V DC | IEC 61850 | GOOSE | DNP3.0 | Modbus RTU

Išmanus aliarmų ir signalizacijos terminalas – programuojamas, tinklinis garso ir vaizdo aliarmų atvaizdavimo bei registravimo įrenginys, skirtas elektros pastočių, elektrinių, pramonės objektų, energetikos ir kitų valdymo sistemų būsenoms bei gedimų signalams stebėti.

Įrenginys turi 24 aliarmo / būsenos įėjimus, 9" spalvotą lietimui jautrų LCD ekraną, garso signalizaciją ir įvykių sekos SOE (Sequence of Events) registravimą iki 1ms laiko skiriamąja geba. Šis variantas skirtas 24V DC maitinimui ir 24V DC būsenos signalams.

Aliarmų terminalas energetikos ir pramonės automatikai

Viename įrenginyje integruojamas 24 kanalų aliarmų priėmimas, spalvinis atvaizdavimas, garsinė signalizacija, aliarmų patvirtinimas, atstatymas, įvykių registravimas ir komunikacija su aukštesnio lygio SCADA / pastotės valdymo sistemomis.

Aliarmo įėjimai

Spalvotas Touch LCD

24V DC

Maitinimas / būsenos signalai

1ms

SOE įvykių registravimas

Pagrindinė paskirtis

Terminalas skirtas centralizuotai priimti, apdoroti ir operatoriui atvaizduoti įvairius avarinius, technologinius ir būsenos signalus. Viename ekrane gali būti rodomi iki 24 individualių aliarmų.

Sistema gali būti naudojama tiek kaip atskiras 24 kanalų aliarmų terminalas, tiek kaip didesnės tinklinės signalizacijos sistemos dalis, kurioje tarpusavyje sujungiami keli analogiški terminalai.

Nuo vieno skydo iki didelės pastotės sistemos

Tinklinė architektūra leidžia informaciją ir aliarmus perduoti tarp kelių terminalų bei integruoti juos į elektros pastotės, elektrinės arba pramonės valdymo sistemą.

24 aliarmo ir būsenos įėjimai

Standartinėje konfigūracijoje naudojami 24 aliarmų įėjimai. Šiame variante įėjimų signalinė įtampa yra 24V DC.

Įėjimai yra optoelektriškai izoliuoti, todėl valdymo elektronika elektriškai atskiriama nuo išorinių būsenos signalų grandinių.

Parametras	Specifikacija
Aliarmo įėjimų skaičius	24
Būsenos įėjimo įtampa	24V DC
Įėjimų izoliacija	Optoelektrinė
SOE registravimas	Iki 1ms skiriamoji geba

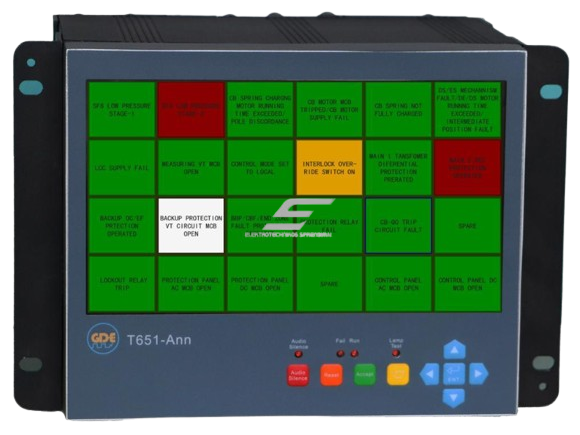

9" spalvotas lietimui jautrus LCD ekranas

Įrenginyje naudojamas 9" spalvotas LED apšvietimo LCD ekranas su talpiniu lietimo valdymu. Ekrano skiriamoji geba – 800x480 pikselių.

Standartinėje 24 signalų konfigūracijoje kiekvienam aliarmui ekrane skiriamas maždaug 30x25mm plotas.

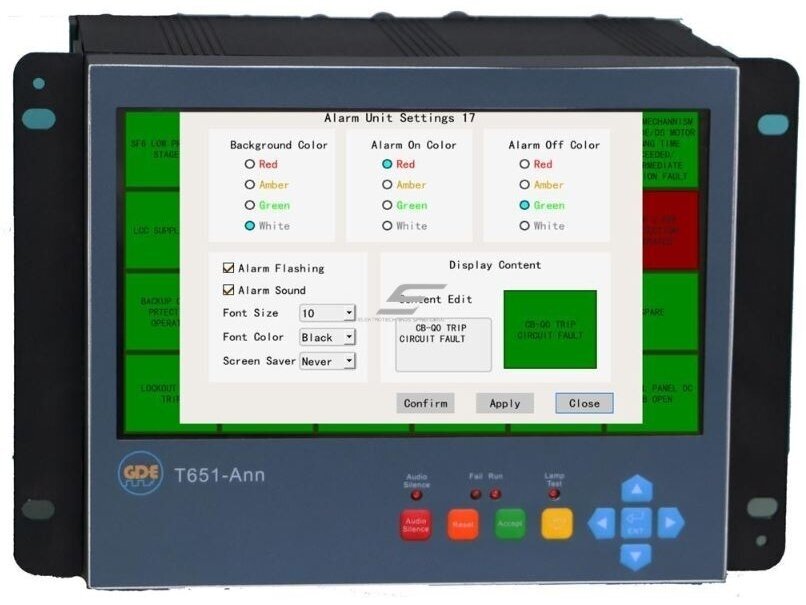

Konfigūruojamas aliarmų atvaizdavimas

Kiekvienas aliarmas gali būti individualiai konfigūruojamas pagal objekto valdymo logiką. Ekrane galima naudoti skirtingas spalvas aliarmo tipui arba prioritetui atskirti.

Aliarmo fono spalvos	Raudona, geltona, žalia, balta
Aliarmo spalvos	Raudona, geltona, žalia, balta
Šrifto spalva	Konfigūruojama
Mirksėjimo funkcija	Taip
Garsinis aliarmas	Integruotas

Aliarmo patvirtinimas ir atstatymas

Operatorius gali pasirinkti mirksintį aliarmą tiesiog paliesdamas jį ekrane arba naudodamas valdymo rodykles.

Pasirinkus aliarmą galima naudoti Accept funkciją aliarmui patvirtinti, o Reset – būsenai atstatyti pagal sukonfigūruotą veikimo logiką.

Ilgiau paspaudus aliarmo lauką arba naudojant Enter funkciją galima atidaryti išsamesnę aliarmo informaciją.

Fiziniai valdymo mygtukai

Mygtukų grupė	Funkcijos
Operaciniai mygtukai	Audio Silence, Reset, Accept, Lamp Test
Navigacijos mygtukai	Aukštyn, žemyn, kairėn, dešinėn, Confirm / Enter

LED būsenos indikatoriai

Atskiri priekinio skydelio LED indikatoriai leidžia greitai įvertinti pagrindines įrenginio būsenas.

Audio Silence – garsinio aliarmo nutildymo būsena.
Fail – gedimo būsena.
Run – normalus įrenginio veikimas.
Lamp Test – indikacijos testavimo būsena.

SOE – įvykių sekos registravimas

Aliarmų terminalas turi Sequence of Events (SOE) funkciją, skirtą būsenų pasikeitimų laikui registruoti.

Iki 1ms laiko skiriamoji geba

Įvykių registravimas iki 1ms leidžia tiksliau atkurti avarinių arba technologinių įvykių seką ir analizuoti apsaugos, automatikos bei valdymo mechanizmų veikimą.

Komunikacijos protokolai

Šis variantas skirtas integruoti į pramonės ir energetikos duomenų perdavimo sistemas bei palaiko kelis pagrindinius komunikacijos protokolus.

Protokolas	Konfigūracija
Modbus RTU	Taip – numatytasis protokolas
IEC 61850 Server	Taip – MMS
IEC 61850 GOOSE	Taip
DNP3.0	Taip
IRIG-B	Taip – laiko sinchronizacijai

IEC 61850 integracija

Terminalas palaiko IEC 61850 Server funkciją su MMS duomenų apsikeitimu bei GOOSE komunikacija.

Tai leidžia įrenginį integruoti į šiuolaikines pastočių automatikos sistemas ir perduoti būsenų bei aliarmų informaciją į aukštesnio lygio valdymo arba SCADA sistemą.

DNP3.0 ir Modbus RTU

DNP3.0 palaikymas leidžia terminalą naudoti energetikos telemechanikos ir nuotolinio valdymo sistemose, o Modbus RTU suteikia galimybę integruoti į standartines pramoninės automatikos sistemas.

IRIG-B laiko sinchronizacija

Integruotas laiko sinchronizacijos prievadas palaiko IRIG-B protokolą. Tikslus laiko sinchronizavimas ypač svarbus naudojant SOE registravimą, kai reikia palyginti kelių įrenginių užregistruotų įvykių laiką.

Tinklinė sistema

Įrenginiai gali būti jungiami į tinklą, todėl vieno terminalo ekrane galima peržiūrėti informaciją ir aliarmus iš kitų prie to paties tinklo prijungtų terminalų, priklausomai nuo sistemos konfigūracijos.

Tam naudojama integruota WEB tipo peržiūros funkcija, leidžianti iš vieno terminalo pasiekti kitų sistemos įrenginių informaciją.

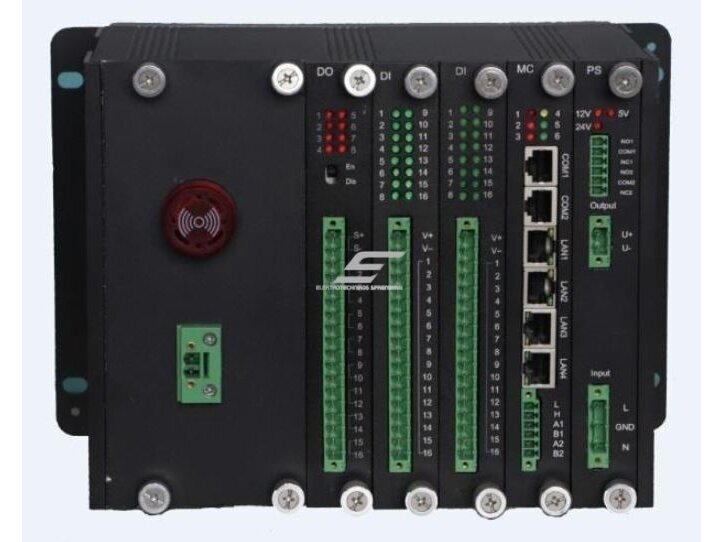

Ethernet ir nuosekliosios sąsajos

Ethernet	4x RJ45 / 100M
RS232	2 prievadai
RS485	2 prievadai
CAN	1 prievadas
Laiko sinchronizacija	IRIG-B

Garsinė signalizacija

Terminale integruota garsinė aliarmo funkcija. Operatorius gali nutildyti garsinį signalą naudodamas Audio Silence funkciją, nepašalindamas paties ekrane rodomo aliarmo.

Tai leidžia atskirti aliarmo garsinį pranešimą, patvirtinimą ir galutinį atstatymą.

Ekrano įjungimo ir išjungimo režimai

Ekrano veikimas gali būti konfigūruojamas pagal valdymo centro poreikį.

Įjungimas palietus ekraną arba paspaudus mygtuką
Išjungimas po 10 minučių
Išjungimas po 30 minučių
Įjungimas atsiradus aliarmui
Nuolatinis ekrano veikimas

Techninė specifikacija

Produkto tipas	Išmanus aliarmų ir signalizacijos terminalas
Aliarmų įėjimų skaičius	24
Būsenos įėjimų įtampa	24V DC
Maitinimo įtampa	24V DC
Ekranas	9" spalvotas LCD, LED apšvietimas, talpinis lietimui jautrus ekranas
Ekrano raiška	800x480 pikselių
Vieno aliarmo plotas ekrane	Apie 30x25mm, naudojant 24 aliarmų ekraną
SOE laiko skiriamoji geba	1ms
Numatytasis protokolas	Modbus RTU
IEC 61850	Server / MMS
GOOSE	Palaikoma
DNP3.0	Palaikoma
Laiko sinchronizacija	IRIG-B
Ethernet	4x RJ45 / 100M
RS232	2x
RS485	2x
CAN	1x
Valdymo mygtukai	Audio Silence, Reset, Accept, Lamp Test + 5 navigacijos mygtukai
LED indikatoriai	Audio Silence, Fail, Run, Lamp Test
Garsinė signalizacija	Integruota
Apsaugos laipsnis	IP40

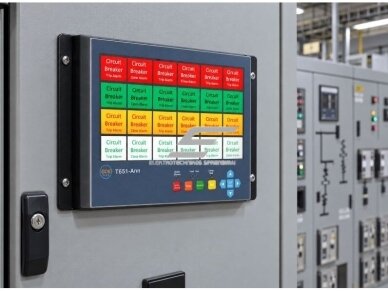

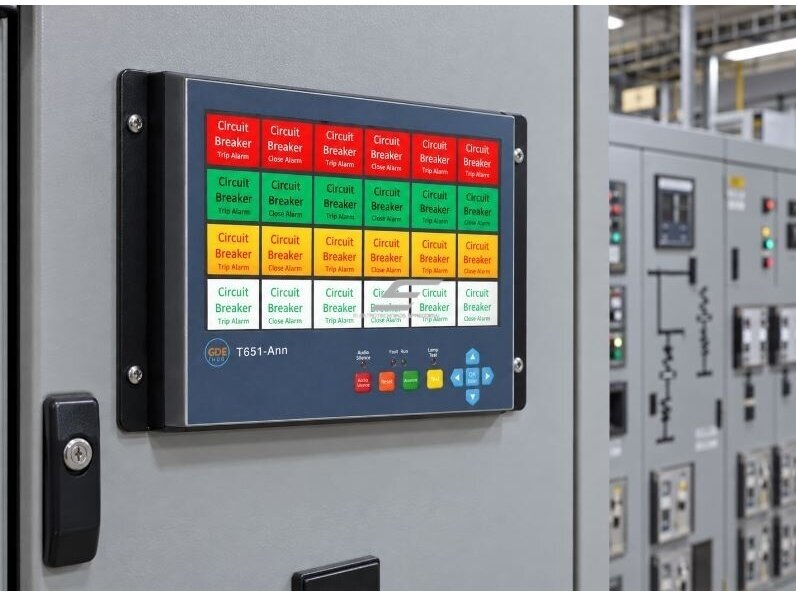

Montavimo tipas	Įleidžiamas montavimas skydo priekyje
Tvirtinimas	4x M3 varžtai
Įrenginio matmenys	223x178x142mm
Montavimo angos dydis	225x179mm
Priekinė dalis	Sidabro spalvos metalo lydinys
Korpusas	Juodos spalvos metalo lydinys
Darbinė temperatūra	−20°C...+70°C
Svoris	Apie 2,93kg

Standartai ir elektromagnetinis atsparumas

Bandymas / standartas	Atitiktis
Elektrinių relių izoliacijos bandymai	IEC 60255-27 / DLT 721-2000
Įtampos kritimai	IEC 61000-2-8 / GBT 17626.11, kategorija 3
Greitieji pereinamieji impulsai / Burst	IEC 61000-4-4 / GBT 17626.4, Level 4
Impulsinių viršįtampių atsparumas	IEC 61000-4-5 / GBT 17626.5, Level 4
Elektrostatinės iškrovos	IEC 61000-4-2 / GBT 17626.2, Level 4
Tinklo dažnio magnetinis laukas	IEC 61000-4-8 / GBT 17626.8, Level 4
RF elektromagnetinio lauko atsparumas	IEC 61000-4-3
Skirstomojo tinklo automatikos RTU reikalavimai	DLT 721-2000

Pliusai / privalumai

24 aliarmų įėjimai viename įrenginyje.
9" spalvotas lietimui jautrus ekranas.
1ms SOE įvykių registravimas.
IEC 61850 Server / MMS.
IEC 61850 GOOSE komunikacija.
DNP3.0 palaikymas.
Modbus RTU.
IRIG-B laiko sinchronizacija.
4 Ethernet prievadai.
RS232, RS485 ir CAN sąsajos.
Konfigūruojamas aliarmų atvaizdavimas.
Integruota garsinė signalizacija.
Aliarmo Accept, Reset, Audio Silence ir Lamp Test funkcijos.
Plati −20...+70°C darbinė temperatūra.

Minusai / ribojimai

IP40: skirtas montuoti apsaugotame elektros ar automatikos skyde.
24V DC įėjimai šiame variante: kitoms signalinėms įtampoms reikalinga kita konfigūracija.
Integracija su IEC 61850 sistema reikalauja tinkamo pastotės komunikacijos projekto ir konfigūracijos.

Kam tinka?

Elektros pastotėms
Elektrinėms
Pramonės valdymo centrams
SCADA sistemoms
Avarinių signalų centralizavimui
SOE įvykių registravimui
Energetikos automatikos sistemoms
Komercinių ir pramoninių objektų būsenų stebėjimui

Kam netinka?

Tiesioginiam galios apkrovų komutavimui
Atviram lauko montavimui be papildomo apsauginio korpuso
Sistemoms, kurioms nereikia sudėtingo aliarmų ar įvykių registravimo
Projektams, kuriuose reikalaujama kitos nei 24V DC būsenos įėjimo įtampos

Praktinis panaudojimo pavyzdys

Elektros pastotėje į terminalą prijungiami 24 skirtingi 24V DC būsenos signalai: automatinių jungiklių, apsaugos relių, transformatoriaus aliarmų, DC sistemos, UPS ir kitų įrenginių būsenos.

Atsiradus vienam iš avarinių signalų, atitinkamas aliarmo laukelis ekrane pradeda mirksėti pasirinkta spalva ir suveikia garsinis signalas.

Operatorius pasirenka aliarmą lietimui jautriame ekrane ir paspaudžia Accept. Garsinis signalas gali būti nutildomas naudojant Audio Silence, tačiau pats aliarmas lieka ekrane, kol pašalinama jo priežastis.

Įvykio laikas įrašomas SOE žurnale iki 1ms skiriamąja geba, o informacija per IEC 61850, DNP3.0 arba Modbus gali būti perduodama į pastotės SCADA sistemą.

IRIG-B sinchronizacija leidžia suderinti įvykių laiką su kitomis apsaugomis, matavimo ir automatikos sistemomis.

Dažniausiai užduodami klausimai (DUK)

Kiek aliarmo įėjimų turi šis įrenginys?

24.

Kokia įėjimų signalinė įtampa?

24V DC.

Kokia įrenginio maitinimo įtampa?

24V DC.

Koks ekranas?

9" spalvotas LCD su LED apšvietimu ir talpiniu lietimo valdymu.

Kokia ekrano raiška?

800x480 pikselių.

Ar palaikomas Modbus?

Taip. Numatytas Modbus RTU.

Ar palaikomas IEC 61850?

Taip. Numatyta IEC 61850 Server / MMS ir GOOSE funkcija.

Ar palaikomas DNP3.0?

Taip.

Ar yra laiko sinchronizacija?

Taip. Palaikoma IRIG-B laiko sinchronizacija.

Koks SOE įvykių registravimo tikslumas?

Laiko skiriamoji geba – iki 1ms.

Ar galima keisti aliarmų spalvas?

Taip. Galimos raudona, geltona, žalia ir balta aliarmo bei fono spalvos.

Ar yra garsinis aliarmas?

Taip. Integruota garsinė signalizacija su Audio Silence funkcija.

Ar galima terminalus jungti į tinklą?

Taip. Sistema pritaikyta kelių terminalų tinklinei architektūrai.

Koks apsaugos laipsnis?

IP40.

Koks darbinės temperatūros diapazonas?

Nuo −20°C iki +70°C.

Svarbi konfigūracijos informacija

Konfigūracija: 24 aliarmo įėjimai, 24V DC maitinimas, 24V DC būsenos įėjimai, Modbus RTU, IEC 61850 Server / MMS, GOOSE, DNP3.0 ir IRIG-B laiko sinchronizacija.
