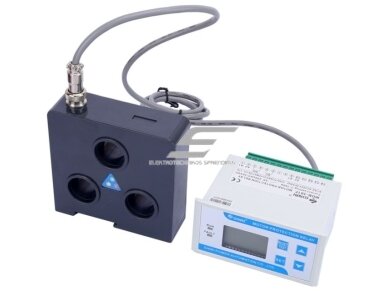

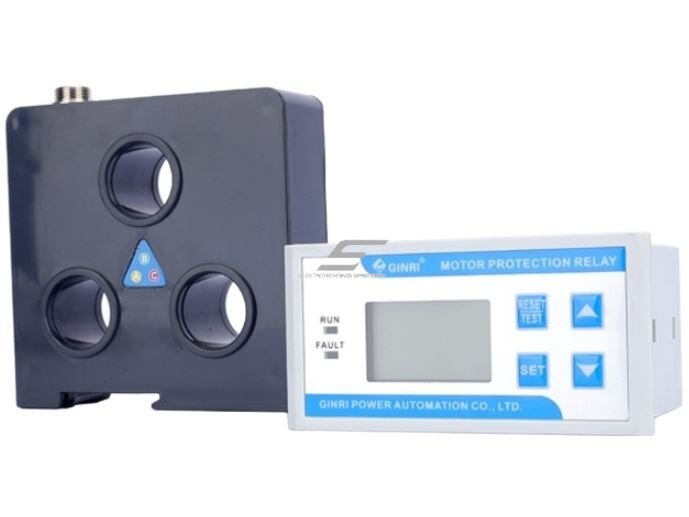

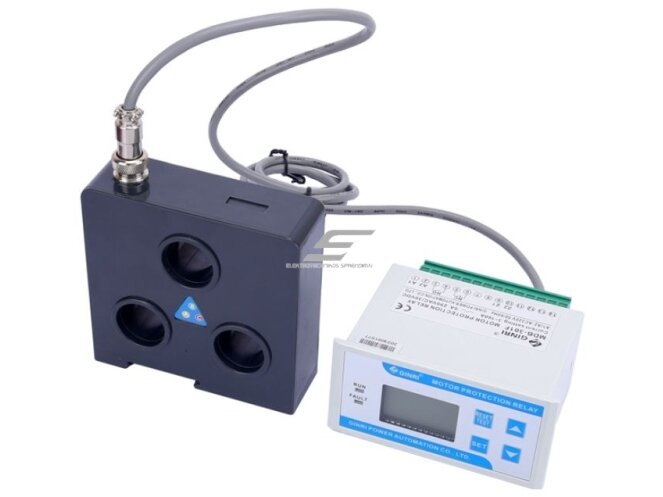

Panelinė multifunkcinė | skaitmeninė variklio apsaugos relė nuo perkrovos | fazių disbalanso | srovės | įtampos kontrolė | su išoriniais srovės transformatoriais CT | AC230V | 3-160A

Relėje sujungtos pagrindinės elektros variklio apsaugos funkcijos: perkrovos, nepakankamos srovės, rotoriaus užstrigimo, didelės srovės, fazės praradimo, srovės disbalanso, įžeminimo gedimo, viršįtampio ir per žemos įtampos kontrolė. Variklio srovė stebima per išorinius CT srovės transformatorius. Po dalies gedimų galimas rankinis arba automatinis atstatymas.

Srovės matavimui naudojami atskirai nuo pagrindinio relės korpuso montuojami CT srovės transformatoriai. Stebimi laidininkai vedami per atitinkamus CT, o jų matavimo signalai perduodami variklio apsaugos relei.

Fiksuoto laiko režime apsauga suveikia pasibaigus nustatytai delsai. Atvirkštinės charakteristikos režime suveikimo laikas priklauso nuo perkrovos dydžio – didesnė perkrova paprastai reiškia greitesnę apsaugos reakciją.

Paleidimo delsa leidžia suderinti apsaugos veikimą su konkretaus variklio įsibėgėjimo laiku. Ji ypač aktuali didesnės inercijos ventiliatoriams, siurbliams, konvejeriams, kompresoriams ir kitoms sunkiau paleidžiamoms pavaroms.

Funkcija įvardijama kaip trumpojo jungimo apsauga, elektroninės relės valdymo išėjimas nėra trumpojo jungimo srovę išjungiantis galios aparatas. Variklio galios grandinėje vis tiek turi būti naudojamas tinkamai parinktas automatinis jungiklis, saugikliai arba variklio apsaugos jungiklis su reikiama trumpojo jungimo išjungimo geba.

Jeigu įjungtas automatinis atstatymas, po gedimo išnykimo variklio valdymo grandinė gali būti automatiškai paruošta pakartotiniam paleidimui. Mechanizmams, kurių netikėtas paleidimas gali kelti pavojų žmonėms ar įrangai, turi būti numatytos papildomos saugos blokavimo priemonės.

5A / 230V AC esant rezistinei apkrovai.

Relės 3–160A diapazonas apibūdina stebimos variklio srovės / apsaugos nustatymo diapazoną. Srovė matuojama per išorinius CT srovės transformatorius. 5A / 230V AC išėjimo kontaktai yra valdymo kontaktai. Variklio galios grandinė paprastai komutuojama per atskirą kontaktorių.

• Perkrovos apsauga su fiksuoto arba atvirkštinio laiko charakteristika.
• Per mažos srovės apsauga.
• Užstrigusio rotoriaus apsauga.
• Greita didelės srovės kontrolė su ≤50ms reakcija.
• Srovės disbalanso apsauga.
• Fazės praradimo apsauga.
• Įžeminimo gedimo / nuotėkio srovės kontrolė.
• Viršįtampio apsauga.
• Per žemos įtampos apsauga.
• Reguliuojama paleidimo delsa.
• Rankinis ir automatinis atstatymas.

• Platus 3–160A apsaugos diapazonas.
• Išoriniai CT srovės transformatoriai.
• Daug apsaugos funkcijų viename įrenginyje.
• Iki 200s reguliuojama paleidimo delsa.
• Atskira užstrigusio rotoriaus apsauga.
• Greita didelės srovės kontrolė ≤50ms.
• 10–50% srovės disbalanso kontrolė.
• Fazės praradimo apsauga.
• Viršįtampio ir per žemos įtampos kontrolė.
• Automatinis arba rankinis atstatymas.
• 1NO + 1NC išėjimo kontaktai.
• LED ekranas.
• Panelinis, įleidžiamas montavimas.

• Reikia tiksliai sukonfigūruoti: netinkami srovės ir laiko nustatymai gali sukelti klaidingą arba pavėluotą apsaugos veikimą.

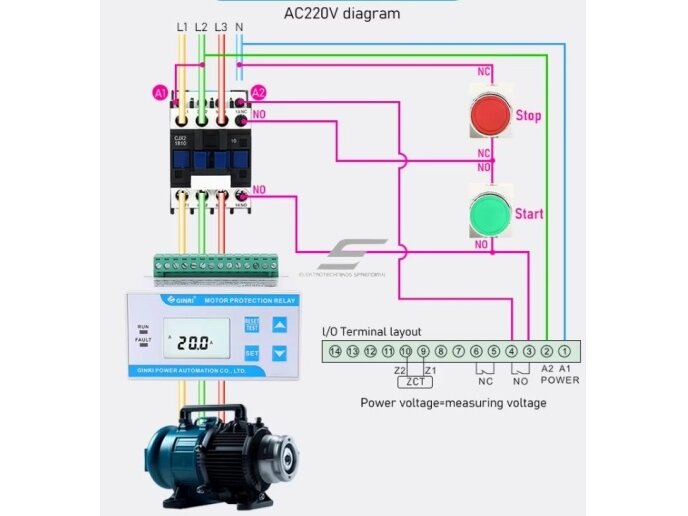

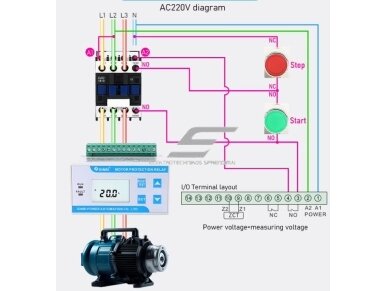

• Reikalingas tinkamas CT prijungimas: išoriniai srovės transformatoriai turi būti sumontuoti ir prijungti pagal gamintojo schemą.

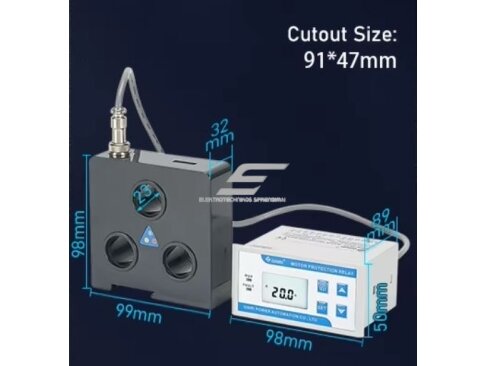

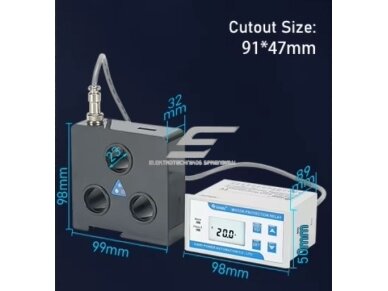

• Paneliniam montavimui reikalinga atitinkama skydo išpjova.
• Nepakeičia trumpojo jungimo automatinio jungiklio ar saugiklių.
• 5A / 230V AC kontaktai skirti valdymui, o ne tiesioginiam 16A variklio galios komutavimui.
• Automatinis atstatymas turi būti naudojamas tik įvertinus netikėto variklio paleidimo riziką.

Siurblio variklio vardinė srovė yra 8A. Variklio srovė stebima per išorinius CT srovės transformatorius, o apsaugos relėje pagal projekto ir variklio duomenis nustatoma tinkama perkrovos srovė bei suveikimo charakteristika.

Paleidimo metu naudojama, pavyzdžiui, kelių sekundžių startup delsa, kad normali paleidimo srovė nebūtų klaidingai vertinama kaip gedimas.

Jeigu siurblio mechanizmas užstringa ir srovė pakyla iki nustatytos užstrigusio rotoriaus apsaugos ribos, po 3 sekundžių relė pakeičia išėjimo kontaktų būseną ir per kontaktoriaus valdymo grandinę sustabdo variklį.

Jeigu siurblys pradeda veikti be apkrovos ir srovė nukrenta žemiau nustatytos ribos, gali suveikti undercurrent apsauga.

Tuo pačiu įrenginys gali stebėti fazių srovių disbalansą, fazės praradimą, įžeminimo gedimą ir maitinimo įtampos ribas.

Ši relės versija nėra skirta montuoti ant DIN bėgelio. Pagrindinis blokas montuojamas įleidžiant į elektros skydo panelę, o srovės matavimui naudojami atskiri išoriniai CT.

Apsaugos srovės diapazonas yra 3–160A.

Variklio srovė matuojama naudojant išorinius CT srovės transformatorius.

Pagrindinis relės blokas skirtas paneliniam, įleidžiamam montavimui elektros arba automatikos skydo priekinėje dalyje.

Ne. Ši versija skirta paneliniam, įleidžiamam montavimui.

230V AC, 50/60Hz.

Taip. Galima naudoti fiksuoto laiko arba atvirkštinės laiko charakteristikos apsaugą.

Taip. Funkcijai numatyta 0,5–60s delsa.

Taip. Paleidimo delsa reguliuojama nuo 0 iki 200 sekundžių.

Taip. Slenkstis reguliuojamas 1,5–8 kartų nuo perkrovos srovės nustatymo, o delsa yra 3s.

Taip. Slenkstis reguliuojamas nuo 10 iki 50%, veikimo delsa – 5s.

Taip. Fazės praradimo delsa – 2s.

Taip. Slenkstis reguliuojamas nuo 30mA iki 2,5A, delsa – 1s.

Ne. Jei projekte reikalinga apsauga nuo elektros smūgio, turi būti naudojamas tam skirtas RCD / RCCB / RCBO.

Taip. Reguliavimo diapazonas 65–690V, delsa 5s.

Taip. Reguliavimo diapazonas 65–600V, delsa 5s.

Taip. Atstatymo laikas reguliuojamas nuo 0,1 iki 30 minučių, o bandymų skaičius – nuo 1 iki 10.

Rankinis, automatinis arba atstatymas maitinimo ciklu.

1NO + 1NC.

5A / 230V AC esant rezistinei apkrovai.

Ne. Relės kontaktai skirti valdymo grandinei; variklio galios grandinę rekomenduojama komutuoti kontaktoriumi.

Ne. Kabelių ir trumpojo jungimo apsaugai turi būti naudojamas tinkamai parinktas automatinis jungiklis arba saugikliai.

Relę ir išorinius CT srovės transformatorius turi montuoti bei konfigūruoti kvalifikuotas elektros specialistas. CT turi būti prijungiami pagal konkretaus įrenginio gamintojo elektros schemą. Apsaugos srovės, delsos, įtampos, srovės disbalanso ir automatinio atstatymo parametrai turi būti parenkami pagal konkretaus variklio vardinę lentelę, paleidimo charakteristikas, valdomą mechanizmą ir projekto reikalavimus.

Relė nepakeičia tinkamai parinkto trumpojo jungimo apsaugos aparato ar galios kontaktoriaus. Naudojant automatinį atstatymą būtina įvertinti netikėto variklio paleidimo riziką ir numatyti visas reikalingas mechanines bei elektrines saugos blokavimo priemones.
