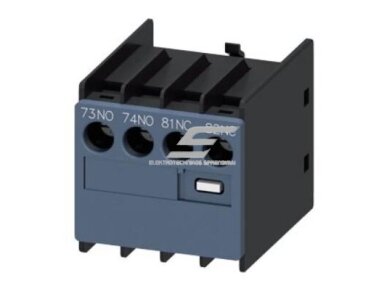

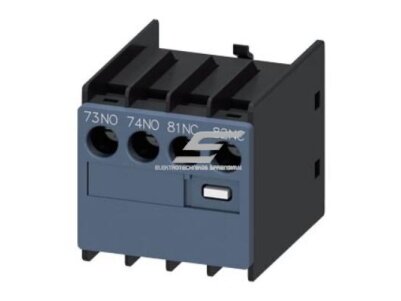

Papildomas kontaktas | 1NO+1NC | 3RH/3RT | iš viršaus | varžtiniai kontaktai | SIEMENS | 3RH2911-1LA11

Techninės specifikacijos

• Gamintojas: SIEMENS
• Produkto tipas: papildomas kontaktas / pagalbinis kontaktų blokas
• Kontaktų konfigūracija: 1NO + 1NC
• NO kontaktas: normaliai atviras
• NC kontaktas: normaliai uždaras
• Kontaktų žymėjimas: 73/74, 81/82
• Montavimo vieta: priekinė kontaktoriaus / relės dalis
• Laidų įvedimas: iš viršaus
• Jungimo tipas: varžtiniai kontaktai
• Tinkamumas: SIEMENS 3RH ir 3RT serijos kontaktoriams / kontaktorinėms relėms
• Apsaugos klasė iš priekio: IP20
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Sandėliavimo temperatūra: nuo -55 °C iki +80 °C
• Mechaninis tarnavimo laikas: iki 10 000 000 jungimo ciklų
• Elektrinis tarnavimo laikas: apie 200 000 jungimo ciklų prie AC-15, 230 V
• Izoliacijos įtampa: 690 V
• Impulsinė atsparumo įtampa: 6 kV
• Tipinė naudojimo sritis: valdymo, signalizacijos, blokavimo ir automatikos grandinės

Funkcijos

• Kontaktoriaus būsenos perdavimas – leidžia perduoti signalą, ar kontaktorius / relė yra įjungta ar išjungta
• Papildomas valdymo kontaktas – naudojamas tada, kai pagrindiniame kontaktoriuje neužtenka pagalbinių kontaktų
• 1NO kontaktas – normaliai atviras kontaktas, kuris užsidaro kontaktoriui suveikus
• 1NC kontaktas – normaliai uždaras kontaktas, kuris atsiveria kontaktoriui suveikus
• Signalizacijos valdymas – gali įjungti signalinę lemputę, garsinį signalą ar kitą indikacijos įrenginį
• PLC / automatikos signalas – tinka perduoti kontaktoriaus būseną į valdiklį ar automatikos sistemą
• Elektrinis blokavimas – padeda išvengti netinkamo kelių kontaktorių įjungimo vienu metu
• Valdymo schemų išplėtimas – leidžia papildyti esamą elektros valdymo schemą naujomis funkcijomis
• Montavimas kontaktoriaus priekyje – patogiai tvirtinamas ant suderinamo SIEMENS 3RH / 3RT įrenginio
• Varžtinis laidų pajungimas – užtikrina tvirtą ir patikimą laidų prispaudimą
• Laidų įvedimas iš viršaus – patogu montuojant elektros skyde, kai laidai vedami iš viršutinės pusės

Naudojimas

• Elektromontuotojui: Šis papildomas kontaktas aktualus montuojant arba modernizuojant elektros skydus, automatikos spintas, variklių paleidimo schemas, šildymo, vėdinimo, siurblių ar gamybinių įrenginių valdymą. Varžtiniai kontaktai leidžia atlikti tvirtą ir aiškų laidų pajungimą.
• Inžinieriui / projektuotojui: Tinka projektuojant valdymo grandines, kuriose reikia papildomos kontaktoriaus būsenos informacijos, blokavimo logikos arba signalo į PLC. 1NO+1NC konfigūracija leidžia lanksčiai pritaikyti komponentą skirtingose automatikos schemose.
• Pramonės įrangos technikui: Naudingas remontuojant arba keičiant esamus SIEMENS SIRIUS kontaktorių priedus. Gali būti naudojamas kaip atsarginė dalis gamybinėse linijose, valdymo spintose, konvejeriuose, siurblių sistemose ar variklių valdymo mazguose.

Pliusai

• Tinka 3RH ir 3RT serijos kontaktoriams / relėms
• 1NO + 1NC kontaktų konfigūracija suteikia daugiau valdymo galimybių
• Patogus montavimas kontaktoriaus priekinėje dalyje
• Laidų įvedimas iš viršaus palengvina pajungimą skyde
• Varžtiniai kontaktai užtikrina tvirtą laidų prispaudimą
• Tinka signalizacijai, blokavimui, indikacijai ir PLC valdymui

Minusai

• Skirtas tik suderinamiems SIEMENS 3RH / 3RT serijos įrenginiams
• Netinka kaip savarankiškas jungiklis be kontaktoriaus ar relės

Kam skirtas šis papildomas kontaktas?

• Jis skirtas papildomoms valdymo, signalizacijos, indikacijos arba blokavimo funkcijoms kontaktorių ir kontaktorinių relių grandinėse. Pavyzdžiui, jis gali perduoti signalą, ar kontaktorius įjungtas, arba būti naudojamas elektriniam blokavimui.

Ką reiškia 1NO+1NC?

• 1NO reiškia vieną normaliai atvirą kontaktą, kuris užsidaro įrenginiui suveikus. 1NC reiškia vieną normaliai uždarą kontaktą, kuris atsiveria įrenginiui suveikus. Tokia kombinacija leidžia vienu metu atlikti dvi skirtingas valdymo funkcijas.

Ar šis kontaktas tinka visiems kontaktoriams?

• Ne. Šis modelis skirtas suderinamiems SIEMENS 3RH ir 3RT serijos kontaktoriams / kontaktorinėms relėms. Prieš užsakant rekomenduojama patikrinti, ar jūsų kontaktoriaus modelis palaiko 3RH2911-1LA11 priedą.

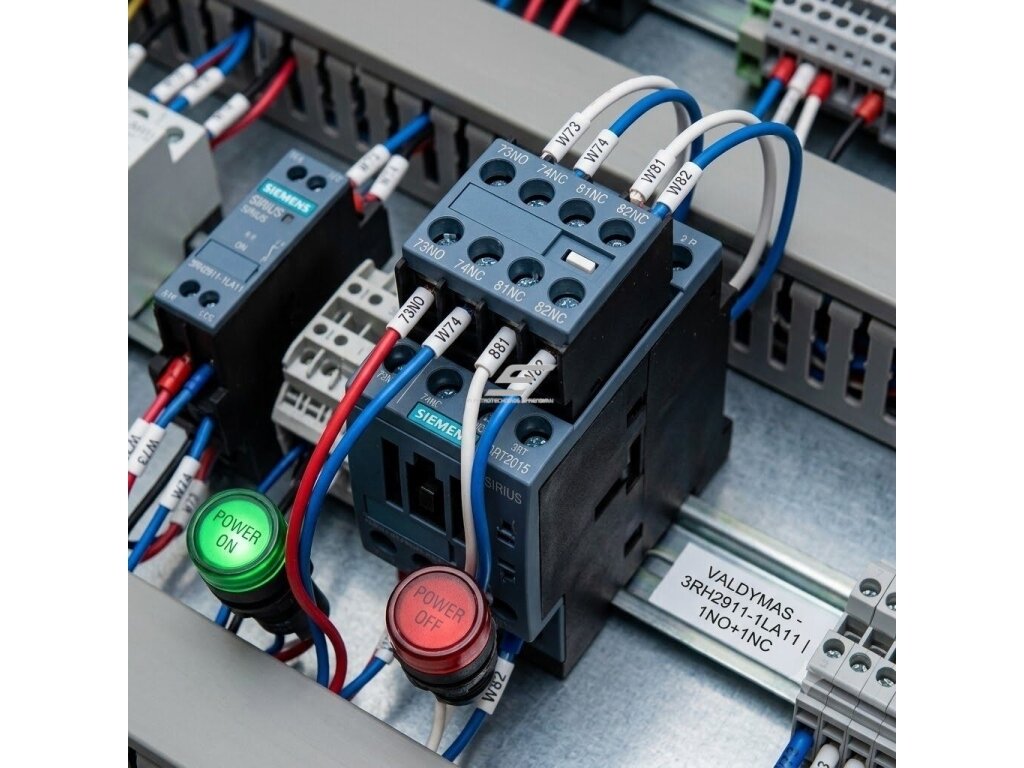

Kur montuojamas šis papildomas kontaktas?

• Kontaktas montuojamas kontaktoriaus priekinėje dalyje, o laidai jungiami iš viršaus per varžtinius gnybtus.
