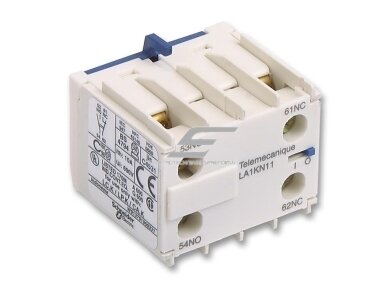

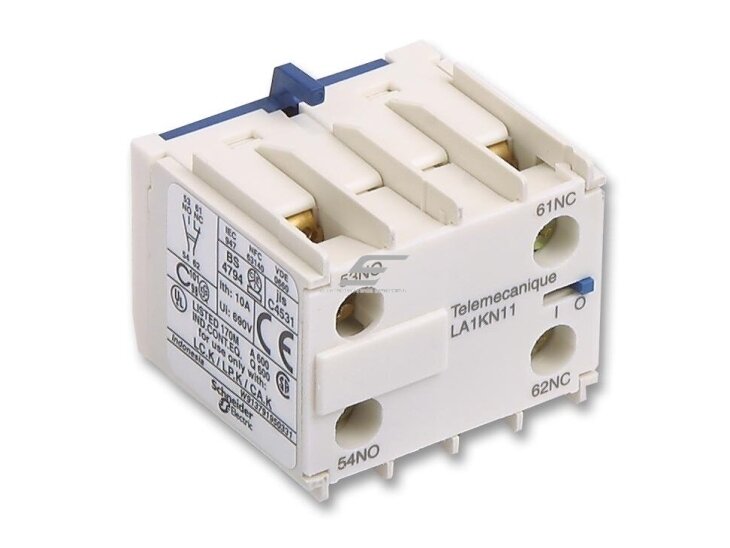

Papildomas kontaktas kontaktoriui | 1NO+1NC | 10A | 690V | iš viršaus | Telemecanique | LA1KN11

Techniniai duomenys:

• Kontaktų kompozicija: 1 NO + 1 NC (Normalus atviras + Normalus uždarytas).
• Veikimo būdas: Momentinis (Instantaneous) – kontaktai užsijungia ir išsijungia greitai, be jokio delsimo.
• Nominali veikimo įtampa [Ue]: 690 V AC, 400 Hz (iki 690 V AC, 400 Hz dažniu).

Nominali izoliacijos įtampa [Ui]:

• 690 V - pagal BS 5424
• 690 V - pagal IEC 60947
• 750 V - pagal VDE 0010 grupę C
• 600 V - pagal CSA C22.2.

• Įprastinė šiluminė srovė [Ith]: 10 A esant 50 °C temperatūrai (122 °F).

Standartai:

• VDE 0660
• BS 5424
• IEC 60947
• NF C 63-110.
• Produktų sertifikatai: CSA, UL.

• Sandarumo laipsnis (IP): IP2x pagal VDE 0106, užtikrinantis apsaugą nuo kieto objekto, kuris yra didesnis nei 12 mm (apsauga nuo didelių įrankių ir pirštų).
• Įjungimo geba: 110 A esant 690 V AC pagal IEC 60947.

Leidžiama trumpalaikė apkrova:

• 80 A 1 sekundę
• 60 A 500 ms
• 110 A 100 ms.

• Susijęs saugiklio įvertinimas: 10 A gG (iki 690 V).
• Minimalus jungimo srovė: 5 mA.
• Minimalus jungimo įtampa: 17 V.
• Izoliacijos atsparumas: >10 MΩ valdymo grandinei.
• Aplinkos temperatūra (sandėliavimui): -50…80 °C (-58…176 °F).
• Aplinkos temperatūra (veikimui): -25…50 °C (-13…122 °F).

Naudojimas:

• Pramonės automatikos sistemos: Dažnai naudojamas kaip priedas prie kontaktorių, siekiant valdyti papildomus įrenginius, pavyzdžiui, šviesos signalizaciją, įrenginių įjungimo/išjungimo procesus.
• Gamybos linijos: Tinka pramonės gamybos linijoms, kur reikia sujungti arba valdyti kelias sistemas vienu metu.
• Elektros įrenginių valdymas: Padeda valdant elektros energiją tiek šildymo, vėdinimo, oro kondicionavimo (HVAC) sistemose, tiek didesnėse elektros grandinėse.
• Apsaugos ir signalizacijos sistemos: Papildomas kontaktas gali būti naudojamas įspėjimo ir signalizacijos sistemose, kad informuotų apie įrenginio būseną arba klaidas.

Pliusai:

• Didelis patikimumas ir ilgaamžiškumas: Kontaktai su momentiniu veikimu užtikrina greitą ir tikslų veikimą, kuris užtikrina ilgą tarnavimo laiką ir mažina gedimų tikimybę.
• Aukštas darbo patikimumas: Aukšta nominali įtampa ir didelė jungimo galia (110 A esant 690 V) leidžia šiam komponentui veikti net ir esant didelėms apkrovoms.
• Suderinamumas su daugeliu sistemų: Atitinka įvairius pramonės standartus ir sertifikatus, tokius kaip VDE, IEC, CSA, UL, todėl jis gali būti naudojamas įvairiuose pramonės sektoriuose, užtikrinant universalumą ir saugumą.
• Apsaugos nuo drėgmės ir nepalankių aplinkos sąlygų: IP2x apsauga nuo dulkių ir vandens įsiskverbimo suteikia ilgesnį tarnavimo laiką, ypač sunkesnėmis sąlygomis.

Minusai:

• Kaina: Papildomi kontaktai, ypač aukštos kokybės, kaip LA1KN11, gali būti brangesni nei paprasti kontaktoriai ar valdymo įrenginiai, todėl tai gali padidinti bendras sistemos įrengimo išlaidas.
• Reikalingas papildomas montavimas: Kadangi tai yra papildomas komponentas prie kontaktorių, jis reikalauja papildomo įrengimo ir montavimo, kas gali padidinti diegimo laiką.
• Tinka tik tam tikriems darbo sąlygoms: Nors šis papildomas kontaktas užtikrina aukštą veikimo patikimumą, jis tinka tik žemesnėms temperatūroms ir ne visada gali būti naudojamas labai drėgnose ar ekstremaliose sąlygose.

Papildomas kontaktas yra patikimas, aukštos kokybės komponentas, skirtas naudoti su kontaktoriais, kad užtikrintų tikslų ir greitą valdymą pramoninėse ir automatizuotose sistemose. Jo didelė įtampos ir srovės tolerancija, kartu su aukšta apsaugos nuo aplinkos sąlygų kokybe, užtikrina patikimą veikimą, tačiau kaina ir montavimo reikalavimai gali būti nepatogūs kai kuriems vartotojams. Tai idealus sprendimas pramoninėse ir komercinėse srityse, kur reikalinga aukšto lygio valdymo sistemos komponentų patikimumas.
