  • Nauja prekė   Papildomas kontaktas moduliniam automatiniam jungikliui | 1 perjungiamas (C/O) | 5 A AC-12 / 2 A AC-15 | montuojamas kairėje | FA3 EVO | Promfactor Baltic | F/A

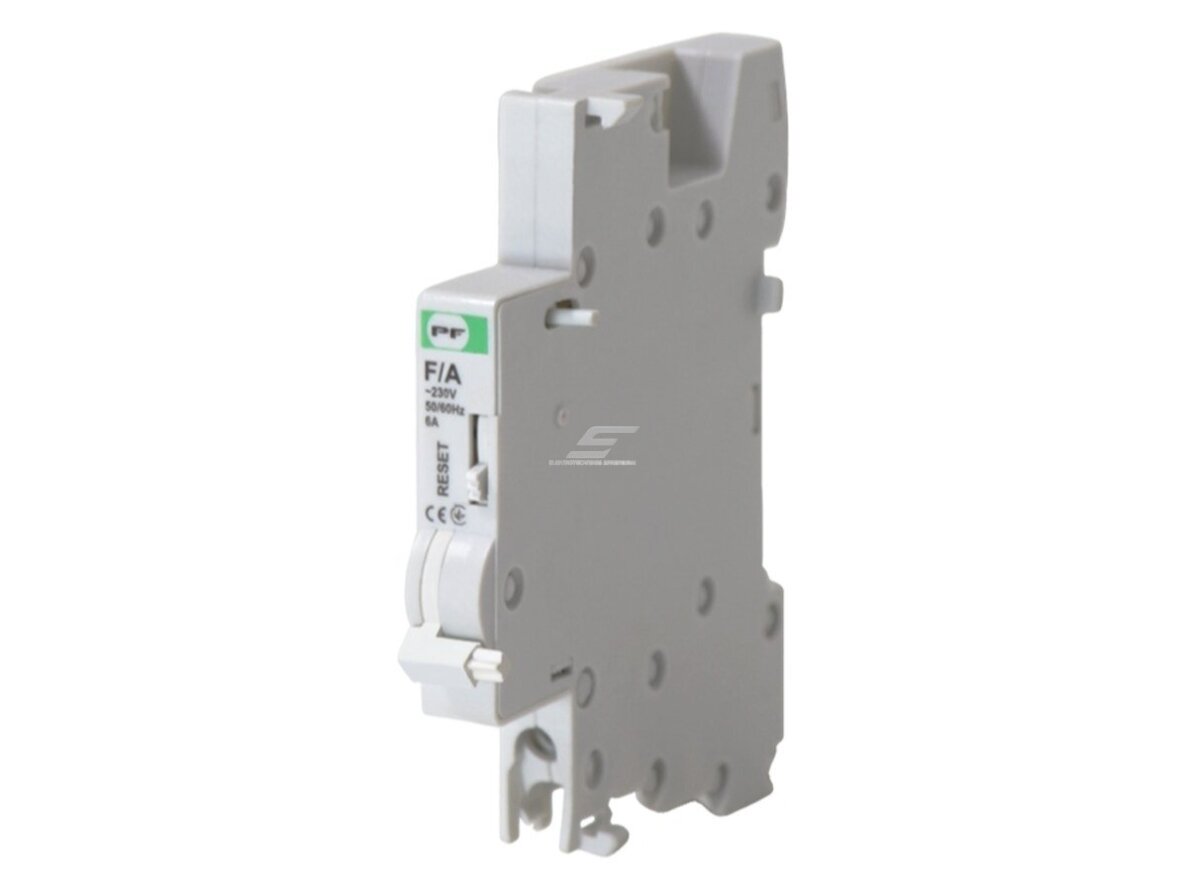

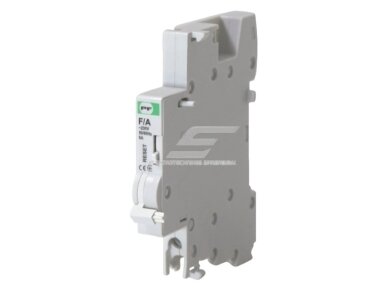

    Papildomas kontaktas moduliniam automatiniam jungikliui | 1 perjungiamas (C/O) | 5 A AC-12 / 2 A AC-15 | montuojamas kairėje | FA3 EVO | Promfactor Baltic | F/A

    Kodas: F/A
    Pasiteirauti apie prekę
    Kaina 4.11 € su PVM
    ( 3.40 € be PVM )

    F/A – papildomas kontaktas FA3 EVO su 1 perjungiamu kontaktu FB2-63, FB3-63, FB3-125 ir FSD3, 2 A prie 230 V – automatinio jungiklio būsenai PLC ar BMS.

  • Prekės aprašymas

    Papildomas kontaktas moduliniam automatiniam jungikliui | 1 perjungiamas (C/O) | 5 A AC-12 / 2 A AC-15 | montuojamas kairėje | FA3 EVO | Promfactor Baltic | F/A

    F/A (FA3) – Promfactor Baltic papildomas kontaktas moduliniams automatiniams jungikliams FB2-63 (Standart), FB3-63 ir FB3-125 (EVO) bei kirtikliams FSD3 (10–63 A). Turi vieną perjungiamą kontaktą, kuris rodo jungiklio padėtį ON/OFF nepriklausomai nuo atjungimo priežasties; vardinė srovė 5 A (AC-12, 240 V), 2 A (AC-15, 230 V), 1 A (DC-13, 130 V), Ui 500 V, Uimp 4000 V, IP20.

    Pagrindinė mintis:
    Automatinis jungiklis pats nepraneša, ar jis įjungtas. F/A prisegamas prie jungiklio šono ir persijungia kartu su jo pagrindiniais kontaktais – PLC, SCADA ar indikacinė lemputė gauna tikrą jungiklio būseną, nesvarbu, ar jis išjungtas rankiniu būdu, ar suveikus apsaugai.
    Kontaktas
    1 perjungiamas (C/O)
    Vardinė srovė
    5 A AC-12 / 2 A AC-15 / 1 A DC-13
    Suderinamumas
    FB2-63, FB3-63, FB3-125, FSD3
    Montavimas
    kairėje, DIN

    Veikimo principas

    F/A montuojamas ant DIN bėgelio kairėje automatinio jungiklio pusėje ir sukabinamas su jo mechanizmu; laidai iki 2,5 mm² jungiami į kontakto gnybtus, užveržimo momentas 0,8 Nm.

    Įjungus automatinį jungiklį, F/A perjungiamasis kontaktas persijungia kartu su juo; išjungus jungiklį rankiniu būdu ar suveikus apsaugai – grįžta į pradinę padėtį. Kontakto apkrova – 5 A prie 240 V AC (AC-12), 2 A prie 230 V AC (AC-15), 1 A prie 130 V DC (DC-13).

    Rezultatas – automatinio jungiklio padėtis perduodama į valdiklį, signalizaciją ar indikaciją, o perjungiamasis kontaktas leidžia pasirinkti NO arba NC logiką.

    Kuo naudingas F/A?
    Vienas modulinis priedas paverčia automatinį jungiklį „matomu“ automatikai: tikra ON/OFF būsena, perjungiamasis kontaktas ir suderinamumas su FB2, FB3 EVO bei FSD3.

    Techninės specifikacijos

    Prekės tipas Papildomas kontaktas moduliniam automatiniam jungikliui
    Gamintojas / kodas Promfactor Baltic / F/A (FA3 EVO)
    Standartas IEC/EN 60947-5-1, IEC/EN 60947-1
    Suderinamumas FB2-63 (Standart), FB3-63 ir FB3-125 (EVO), FSD3 (10–63 A)
    Kontaktas 1 perjungiamas (C/O)
    Vardinė įtampa / kategorija / srovė 130 V DC DC-13 1 A; 230 V AC AC-15 2 A; 240 V AC AC-12 5 A
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 500 V
    Impulsinė įtampa Uimp 4000 V
    Apsaugos laipsnis IP20
    Apsaugos klasė II
    Laidų skerspjūvis iki 2,5 mm²
    Užveržimo momentas 0,8 Nm
    Montavimo pusė kairė
    Aukštis virš jūros lygio iki 2000 m
    Darbo temperatūra -25…+55 °C
    Sandėliavimo temperatūra -40…+80 °C

    Pagrindinės funkcijos

    • Būsenos ON/OFF signalas – rodo, ar jungiklio kontaktai uždaryti, nepriklausomai nuo atjungimo priežasties.
    • Perjungiamasis kontaktas – galima naudoti kaip NO arba NC.
    • Signalas į PLC / SCADA – valdiklis mato faktinę jungiklio būseną.
    • Indikacija – skydo duryse rodoma „įjungta / išjungta“ lemputė.
    • Blokuotės – kontaktas leidžia blokuoti kitos grandinės įjungimą.
    • Universalus suderinamumas – tinka FB2-63, FB3-63, FB3-125 ir FSD3 (10–63 A).

    Kur naudojamas?

    • Pastatų automatikos ir BMS skydai
    • Pramonės valdymo skydai su PLC
    • Duomenų centrų ir serverinių paskirstymo skydai
    • Siurblinių ir katilinių skydai – grupių būsenos stebėsena
    • Skydai su indikacinėmis lemputėmis duryse
    • Rezervinio maitinimo perjungimo schemos

    Naudojimas pagal poreikį

    BMS ir PLC integratoriui.
    F/A perduoda faktinę FB3 EVO jungiklio padėtį į valdiklio įėjimą 230 V AC ar 130 V DC grandinėje.
    Skydų gamintojui.
    perjungiamasis kontaktas leidžia iš vieno priedo padaryti „įjungta“ ar „išjungta“ indikaciją skydo duryse.
    Serverinių ir duomenų centrų elektrikui.
    kiekvienos svarbios grupės jungiklio būsena stebima nuotoliniu būdu, nepriklausomai nuo atjungimo priežasties.

    Praktinis panaudojimas

    Jeigu siurblinės skyde reikia matyti, ar FB3-63 siurblio grupės jungiklis įjungtas, tada kairėje jo pusėje montuojamas F/A, o jo kontaktas (2 A prie 230 V AC-15) jungiamas į BMS skaitmeninį įėjimą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    F/A visada montuojamas kairėje jungiklio pusėje – skiriasi tik tai, kur vedamas signalas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    BMS / PLC C/O → valdiklio skaitmeninis įėjimas Jungiklio būsena matoma sistemoje Įėjimo įtampa – iki 230 V AC arba 130 V DC
    Indikacija skydo duryse NO → žalia lemputė, NC → raudona lemputė Operatorius mato grupės būseną Lempučių srovė turi neviršyti 2 A AC-15
    Blokuotė NC → kitos grupės kontaktoriaus ritė Antroji grandinė neįsijungia kartu Blokuotę patikrinkite prieš paleidimą
    Kirtiklis FSD3 C/O → signalizacija Matoma, kad grandinė atskirta Tinka FSD3 10–63 A

    Kaip parinkti EVO serijos priedą automatiniam jungikliui

    Poreikis Rekomenduojamas modelis
    Būsenos signalas ON/OFF (bet kokia priežastis) F/A (papildomas kontaktas FA3, 1 perjungiamas) ← šis modelis
    Avarinio atjungimo signalas F/AL (signalinis kontaktas FL3)
    Nuotolinis atjungimas 24 V, kairinis F/SR024L (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 24 V, dešininis F/SR024R (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 230 V, kairinis F/SR230L (nepriklausomas atkabiklis FSR3)
    Nuotolinis atjungimas 230 V, dešininis F/SR230R (nepriklausomas atkabiklis FSR3)
    Atjungimas dingus įtampai 230 V F/UV230R (minimalios įtampos atkabiklis FUV3)
    Rankenėlės blokavimas nuo įjungimo F/BS (valdymo rankenėlės blokiruotė FBS)
    Pajungimo blokavimas F/LC (pajungimo blokiruotė FLC)
    Papildomų / storesnių laidų prijungimas iš šono F/AD (adapteris FAD)
    Taisyklė: jei reikia žinoti, ar jungiklis įjungtas – rinkitės F/A; jei reikia atskirti avarinį suveikimą nuo rankinio išjungimo – F/AL; nuotoliniam atjungimui – F/SR atkabikliai.
    Kada rinktis kitą sprendimą: kiti EVO serijos priedai – F/A (papildomas kontaktas), F/AL (signalinis kontaktas), F/SR024L / F/SR024R / F/SR230L / F/SR230R (nepriklausomi atkabikliai), F/UV230R (minimalios įtampos atkabiklis), F/BS (rankenėlės blokiruotė), F/LC (pajungimo blokiruotė), F/AD (adapteris); automatiniai jungikliai FB3-63 EVO (10 kA).

    Pliusai

    • Rodo tikrą jungiklio padėtį ON/OFF
    • Perjungiamasis kontaktas (NO arba NC logika)
    • Tinka FB2-63, FB3-63, FB3-125 ir FSD3
    • AC ir DC grandinėms (iki 240 V AC, 130 V DC)
    • Ui 500 V, Uimp 4000 V, II apsaugos klasė
    • Darbo temperatūra -25…+55 °C

    Minusai / ribojimai

    • Neatskiria avarinio suveikimo nuo rankinio išjungimo – tam skirtas F/AL
    • Mažos srovės – 2 A AC-15, tik valdymo grandinėms
    • Montuojamas tik kairėje jungiklio pusėje
    • IP20 – tik uždarame skyde

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs automatinį jungiklį ir valdymo grandines.
    • Neviršykite kontakto ribų: 2 A prie 230 V AC-15, 1 A prie 130 V DC.
    • Laidus iki 2,5 mm² užveržkite 0,8 Nm momentu.
    • Valdymo grandinę saugokite atskiru automatu ar saugikliu.
    • Po montavimo patikrinkite persijungimą jungiklį įjungiant ir išjungiant.

    Greitas pasirinkimo gidas

    1 C/O
    AC-15 2 A
    AC-12 5 A
    FB3 EVO
    FSD3
    kairinis
    Tinka, kai reikia:
    • reikia automatinio jungiklio būsenos signalo į PLC, BMS ar lemputę;
    • naudojami FB2-63, FB3-63, FB3-125 ar FSD3 aparatai;
    • valdymo grandinės srovė neviršija 2 A prie 230 V.
    Patikrinkite prieš naudojimą:
    • ar jungiklio kairėje pusėje yra vietos priedui;
    • ar reikia tik padėties signalo, ar avarinio atjungimo signalo (F/AL);
    • ar valdymo grandinės įtampa ir srovė atitinka kontakto ribas.
    Svarbus priminimas: F/A signalizuoja jungiklio padėtį, bet neatskiria, ar jis atsijungė suveikus apsaugai – tam naudokite F/AL.

    DUK

    Kokiems jungikliams tinka F/A?
    Jis tinka FB2-63, FB3-63, FB3-125 automatiniams jungikliams ir FSD3 kirtikliams nuo 10 iki 63 A.
    Kiek kontaktų turi F/A?
    F/A turi vieną perjungiamą (C/O) kontaktą.
    Kokią srovę gali perjungti kontaktas?
    Kontaktas perjungia 5 A prie 240 V AC-12, 2 A prie 230 V AC-15 ir 1 A prie 130 V DC-13.
    Kurioje pusėje montuojamas F/A?
    F/A montuojamas kairėje automatinio jungiklio pusėje.
    Ar F/A parodo avarinį atjungimą?
    Ne, F/A rodo tik padėtį ON/OFF, o avarinį suveikimą signalizuoja F/AL.
    Kokio skerspjūvio laidus galima prijungti?
    Prie F/A gnybtų jungiami laidai iki 2,5 mm².

    Papildomas kontaktas moduliniam automatiniam jungikliui | 1 perjungiamas (C/O) | 5 A AC-12 / 2 A AC-15 | montuojamas kairėje | FA3 EVO | Promfactor Baltic | F/A

    Promfactor Baltic F/A (FA3 EVO) – papildomas kontaktas su vienu perjungiamu kontaktu FB2-63, FB3-63, FB3-125 ir FSD3 aparatams, 2 A AC-15, 5 A AC-12, Ui 500 V – jungiklio būsenos signalui į PLC ir BMS.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
