  • Nauja prekė   Papildomas kontaktas pramoniniams automatiniams jungikliams | kairinis | 2 NO + 2 NC | AC-15 | Ith 10 A | FMC6/3U (FMD) | Promfactor Baltic | F/AX6L

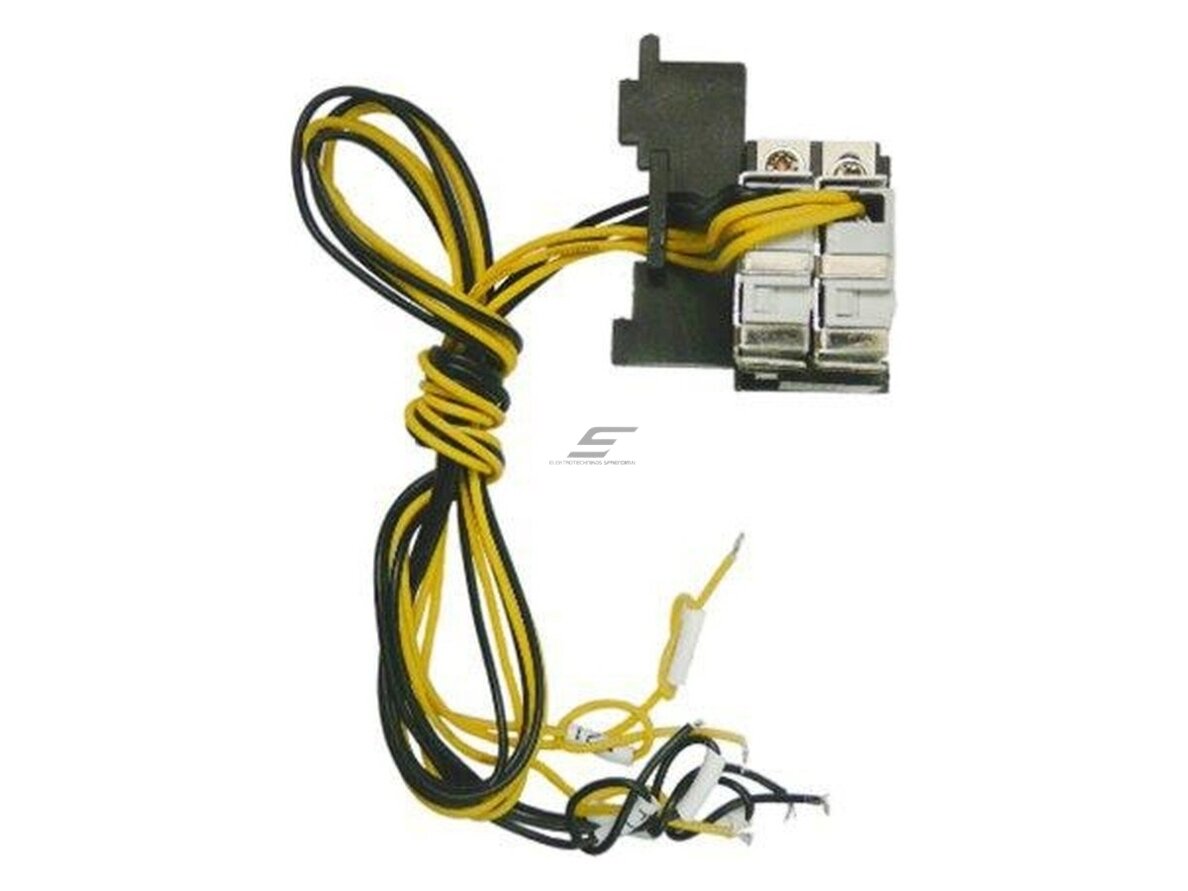

    Papildomas kontaktas pramoniniams automatiniams jungikliams | kairinis | 2 NO + 2 NC | AC-15 | Ith 10 A | FMC6/3U (FMD) | Promfactor Baltic | F/AX6L

    Kodas: F/AX6L
    Pasiteirauti apie prekę
    Kaina 13.10 € su PVM
    ( 10.83 € be PVM )

    F/AX6L – kairinis papildomas kontaktas 2 NO + 2 NC FMC6/3U ir FMD 800 A jungikliams, AC-15, Ith 10 A – įvado padėties signalui į PLC, BMS ir blokuotėms.

  • Prekės aprašymas

    Papildomas kontaktas pramoniniams automatiniams jungikliams | kairinis | 2 NO + 2 NC | AC-15 | Ith 10 A | FMC6/3U (FMD) | Promfactor Baltic | F/AX6L

    F/AX6L – Promfactor Baltic kairinis papildomas kontaktas su 2 NO + 2 NC kontaktais FMC6/3U pramoniniams automatiniams jungikliams (800 A) ir to paties korpuso FMD kirtikliams (FMD60800). Naudojimo kategorija AC-15, sąlyginė šiluminė srovė Ith 10 A, izoliacijos įtampa Ui 800 V, atitinka IEC/EN 60947-1.

    Pagrindinė mintis:
    Didelio įvado jungiklis turi būti matomas automatikai: F/AX6L persijungia kartu su FMC6 ar FMD6 pagrindiniais kontaktais ir signalizuoja padėtį ON arba OFF, o keturi kontaktai leidžia vienu metu siųsti signalą į PLC, valdyti indikaciją ir blokuoti kitą grandinę.
    Kontaktai
    2 NO + 2 NC
    Suderinamumas
    FMC6/3U, FMD (FMD60800)
    Montavimo pusė
    kairė
    Kategorija / Ith
    AC-15 / 10 A

    Veikimo principas

    Kontaktas montuojamas kairėje FMC6/3U automatinio jungiklio ar FMD6 kirtiklio pusėje į tam skirtą priedų vietą; išvadų laidai jungiami į valdymo, signalizacijos ar blokuotės grandines.

    Įjungus ar išjungus pagrindinį jungiklį, F/AX6L mechaniškai persijungia kartu su juo: NO kontaktai užsidaro padėtyje ON, NC – padėtyje OFF. Kontaktų apkrova AC-15 kategorijoje – 6 A prie 110 V, 4 A prie 230 V, 2 A prie 400 V, 1,5 A prie 415 V ir 1 A prie 660 V.

    Rezultatas – įvadinio ar sekcinio 800 A jungiklio padėtis perduodama į PLC, BMS ar dispečerinę, o pagalbiniai įrenginiai įjungiami arba atjungiami kartu su juo.

    Kuo naudingas F/AX6L?
    Keturi kontaktai (2 NO + 2 NC) viename priede – vienu metu būsenos signalas, indikacija ir blokuotė prie didžiausio FMC6 / FMD6 korpuso jungiklio.

    Techninės specifikacijos

    Prekės tipas Papildomas kontaktas pramoniniam automatiniam jungikliui
    Gamintojas / kodas Promfactor Baltic / F/AX6L
    Suderinamumas FMC6/3U (FMC63U0800), FMD6 korpuso kirtiklis FMD60800
    Standartas IEC/EN 60947-1
    Kontaktų konfigūracija 2 NO + 2 NC
    Montavimo pusė kairė
    Naudojimo kategorija AC-15
    Vardinė darbinė įtampa Un ~110 / 230 / 400 / 415 / 660 V
    Vardinė srovė In 6 / 4 / 2 / 1,5 / 1 A
    Sąlyginė šiluminė srovė Ith 10 A
    Izoliacijos įtampa Ui 800 V
    Dažnis 50/60 Hz
    Darbo temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Aukštis virš jūros lygio iki 2000 m
    Gamintojo garantija 5 metai; tarnavimo laikas ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • 2 NO + 2 NC – keturios nepriklausomos grandinės iš vieno priedo.
    • Padėties ON/OFF signalizacija – jungiklio būsena perduodama į PLC, BMS ar SCADA.
    • Pagalbinių įrenginių valdymas – kartu su įvadu įjungiami ar atjungiami ventiliatoriai, šildytuvai ar signalizacija.
    • Blokuotės – NC kontaktai naudojami ATS ar sekcijų blokavimo schemose.
    • AC-15, Ith 10 A, Ui 800 V – tinka 230 V ir 400 V valdymo grandinėms.
    • Kairinis montavimas – dešinė pusė lieka laisva nepriklausomam atkabikliui F/SH6230R.

    Kur naudojamas?

    • Pastatų ir gamyklų įvadiniai skydai su 800 A FMC6
    • Pagrindiniai paskirstymo skydai (GSS) ir sekcijų jungikliai
    • Transformatorinių pastočių 0,4 kV pusės skydai
    • Generatorių ir rezervinio maitinimo perjungimo (ATS) schemos
    • Duomenų centrų ir ligoninių elektros tiekimo stebėsena per BMS
    • Pramonės cechų magistraliniai įvadai su FMD60800 kirtikliu

    Naudojimas pagal poreikį

    Įvadinių skydų gamintojui.
    2 NO + 2 NC leidžia iš vieno priedo paimti signalą į PLC, indikaciją ir blokuotę prie 800 A įvado.
    BMS ir SCADA integratoriui.
    faktinė FMC6 jungiklio padėtis perduodama į sistemą per laisvą NO kontaktą.
    Rezervinio maitinimo (ATS) projektuotojui.
    NC kontaktai naudojami tarpusavio blokuotei tarp tinklo ir generatoriaus įvadų.

    Praktinis panaudojimas

    Jeigu 800 A įvadas su FMC63U0800 turi būti matomas BMS ir užblokuoti generatoriaus įvadą, tada F/AX6L vienas NO kontaktas (4 A prie 230 V AC-15) jungiamas į BMS įėjimą, o NC – į generatoriaus įvado valdymo grandinę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    F/AX6L visada montuojamas kairėje FMC6 / FMD6 pusėje – skiriasi tik kontaktų panaudojimas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis 800 A skydas NO → BMS įėjimas; NC → indikacinė lemputė „atjungta“ Įvado būsena matoma vietoje ir sistemoje Signalų įtampą derinkite su AC-15 ribomis
    ATS tinklas–generatorius NC → kito įvado įjungimo grandinė Įvadai neįsijungia vienu metu Elektrinę blokuotę derinkite su mechanine
    Kirtiklis FMD60800 NO → signalizacija apie atjungtą sekciją Operatorius mato, kad sekcija atskirta Kirtiklis neturi apsaugos – ji turi būti prieš jį
    Pagalbinė įranga NO → skydo ventiliacijos ar šildymo kontaktoriaus ritė Pagalbinė įranga dirba tik įjungus įvadą Ritės srovė turi neviršyti 4 A prie 230 V

    Kaip parinkti papildomą kontaktą FMC / FMD jungikliui

    Korpusas / montavimo pusė Rekomenduojamas modelis
    FMC1/3U (FMD), dešinė, 1NO+1NC F/AX1R
    FMC1/3U (FMD), kairė, 1NO+1NC F/AX1L
    FMC2/3U (FMD), dešinė, 1NO+1NC F/AX2R
    FMC2/3U (FMD), kairė, 1NO+1NC F/AX2L
    FMC3/3U (FMD), dešinė, 1NO+1NC F/AX3R
    FMC3/3U (FMD), kairė, 1NO+1NC F/AX3L
    FMC4/3U (FMD), dešinė, 1NO+1NC F/AX4R
    FMC4/3U (FMD), kairė, 1NO+1NC F/AX4L
    FMC5/3U (FMD), dešinė, 1NO+1NC F/AX5R
    FMC5/3U (FMD), kairė, 1NO+1NC F/AX5L
    FMC6/3U (FMD), kairė, 2NO+2NC F/AX6L (800 A korpusui) ← šis modelis
    Taisyklė: papildomas kontaktas parenkamas pagal jungiklio korpuso dydį (FMC1…FMC6) ir laisvą montavimo pusę; FMC6 / FMD6 korpusui skirtas tik kairinis F/AX6L su 2 NO + 2 NC.
    Kada rinktis kitą sprendimą: kitų korpusų papildomi kontaktai F/AX1R…F/AX5L; signaliniai kontaktai F/AL1L, F/AL2R, F/AL3L, F/AL4L; nepriklausomas atkabiklis FMC6 – F/SH6230R (230 V, dešininis); išnešimo gnybtai FMC6 – KSHP363 (platėjantys), KSHP36 (tiesūs); jungikliai FMC63U0800, kirtiklis FMD60800.

    Pliusai

    • 2 NO + 2 NC viename priede
    • Tinka FMC6/3U ir FMD6 korpusui (800 A)
    • AC-15, Ith 10 A, 4 A prie 230 V
    • Izoliacijos įtampa Ui 800 V
    • Kairinis – dešinė lieka atkabikliui F/SH6230R
    • Darbo temperatūra -25…+55 °C

    Minusai / ribojimai

    • Tinka tik FMC6 / FMD6 korpusui – kitiems reikia F/AX1…F/AX5
    • Tik kairinė versija
    • Prie 400 V leidžiama tik 2 A (AC-15) – tik valdymo grandinėms
    • Neatskiria avarinio suveikimo nuo rankinio išjungimo – tam skirti signaliniai kontaktai F/AL

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs ir įžeminęs įvadą prieš jungiklį.
    • FMC6 gnybtuose gali būti įtampa iš abiejų pusių – patikrinkite jos nebuvimą.
    • Neviršykite AC-15 srovių: 4 A prie 230 V, 2 A prie 400 V.
    • Valdymo grandines saugokite atskiru automatu ar saugikliu.
    • Po montavimo patikrinkite kontaktų persijungimą jungiklį įjungiant ir išjungiant.

    Greitas pasirinkimo gidas

    2 NO + 2 NC
    kairinis
    FMC6/3U
    FMD
    AC-15
    Ui 800 V
    Tinka, kai reikia:
    • reikia FMC6 ar FMD6 jungiklio padėties signalo;
    • reikia kelių kontaktų blokuotei ir indikacijai;
    • dešinė pusė reikalinga nepriklausomam atkabikliui.
    Patikrinkite prieš naudojimą:
    • ar jungiklis yra FMC6/3U ar FMD6 korpuso;
    • ar kairėje pusėje laisva priedų vieta;
    • ar valdomų grandinių srovė atitinka AC-15 ribas.
    Svarbus priminimas: F/AX6L rodo jungiklio padėtį (ON/OFF), bet neatskiria avarinio suveikimo – avarijos signalui naudokite signalinį kontaktą.

    DUK

    Kokiems jungikliams tinka F/AX6L?
    Jis skirtas FMC6/3U pramoniniams automatiniams jungikliams ir to paties korpuso FMD kirtikliams.
    Kiek kontaktų turi F/AX6L?
    Jis turi du NO ir du NC kontaktus.
    Kurioje pusėje montuojamas kontaktas?
    Kontaktas montuojamas kairėje jungiklio pusėje.
    Kokia kontaktų apkrova prie 230 V?
    AC-15 kategorijoje – 4 A prie 230 V ir 2 A prie 400 V.
    Ar galima kartu montuoti nepriklausomą atkabiklį?
    Taip, dešinėje pusėje montuojamas FMC6 atkabiklis F/SH6230R.
    Ar F/AX6L signalizuoja avarinį atjungimą?
    Ne, jis rodo tik jungiklio padėtį ON arba OFF.

    Papildomas kontaktas pramoniniams automatiniams jungikliams | kairinis | 2 NO + 2 NC | AC-15 | Ith 10 A | FMC6/3U (FMD) | Promfactor Baltic | F/AX6L

    Promfactor Baltic F/AX6L – kairinis papildomas kontaktas 2 NO + 2 NC FMC6/3U ir FMD 800 A jungikliams, AC-15, Ith 10 A, Ui 800 V – įvado būsenos signalui, indikacijai ir blokuotėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
