  • Nauja prekė   Papildomas šoninis kontaktas kontaktoriams | 1 NO + 1 NC | AC-15 | Ith 10 A | Ui 800 V | FC1–FC4 | ACSFC1-4 11 | Promfactor Baltic | ACSFC1411

    Papildomas šoninis kontaktas kontaktoriams | 1 NO + 1 NC | AC-15 | Ith 10 A | Ui 800 V | FC1–FC4 | ACSFC1-4 11 | Promfactor Baltic | ACSFC1411

    Kodas: ACSFC1411
    Pasiteirauti apie prekę
    Kaina 4.04 € su PVM
    ( 3.34 € be PVM )

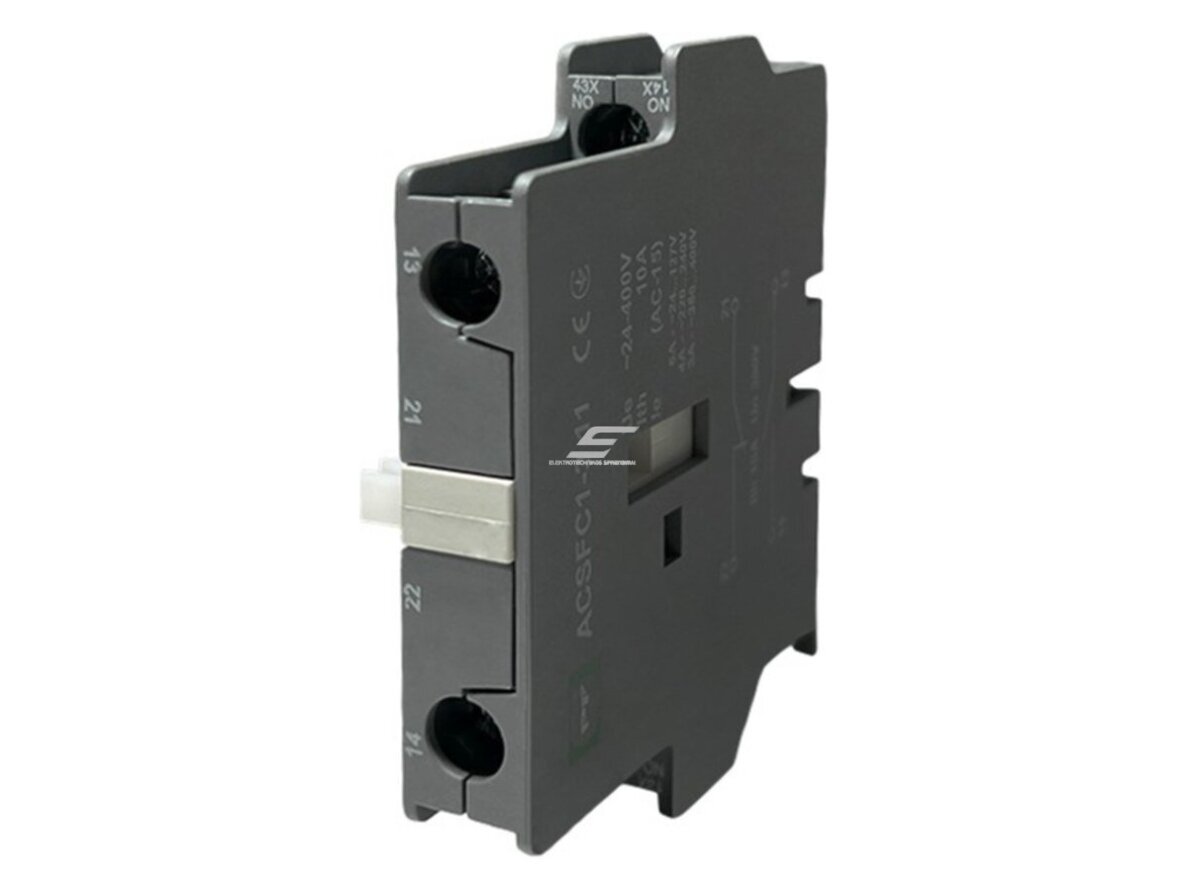

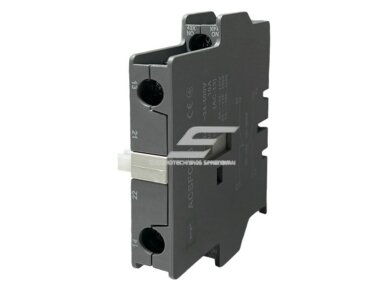

    ACSFC1411 – šoninis 1 NO + 1 NC papildomas kontaktas FC1–FC4 kontaktoriams, AC-15, Ith 10 A, Ui 800 V – elektrinei blokuotei ir būsenos signalui į PLC.

  • Prekės aprašymas

    Papildomas šoninis kontaktas kontaktoriams | 1 NO + 1 NC | AC-15 | Ith 10 A | Ui 800 V | FC1–FC4 | ACSFC1-4 11 | Promfactor Baltic | ACSFC1411

    ACSFC1411 (ACSFC1-4 11) – Promfactor Baltic šoninis papildomų kontaktų blokas su 1 NO + 1 NC kontaktais FC1–FC4 serijos pramoniniams magnetiniams kontaktoriams. Naudojimo kategorija AC-15, sąlyginė šiluminė srovė Ith 10 A, izoliacijos įtampa Ui 800 V; vardinė srovė 6 A prie 120 V, 4 A prie 230 V, 1,9 A prie 400 V. Atitinka IEC/EN 60947-1, IEC/EN 60947-4-1 ir IEC/EN 60947-5.

    Pagrindinė mintis:
    FC kontaktorius gamykloje turi tik vieną 1 NO kontaktą – jo užtenka savilaikai, bet ne blokuotei ar būsenos signalui. ACSFC1411 prisegamas prie kontaktoriaus šono ir prideda dar vieną NO ir vieną NC kontaktą, kurie persijungia kartu su pagrindiniais kontaktais.
    Kontaktai
    1 NO + 1 NC
    Suderinamumas
    FC1–FC4 kontaktoriai
    Kategorija / Ith
    AC-15 / 10 A
    Montavimas
    šoninis

    Veikimo principas

    Blokas tvirtinamas kontaktoriaus šone, jo mechanizmas sukabinamas su kontaktoriaus armatūra; kontaktų gnybtai jungiami į valdymo ar signalizacijos grandinę, varžtai užveržiami 0,8 Nm momentu.

    Suveikus kontaktoriaus ritei, armatūra kartu perjungia ir šoninio bloko kontaktus: NO užsidaro, NC atsidaro; atjungus ritę – grįžta į pradinę padėtį. Kontaktų apkrova AC-15 kategorijoje – 6 A prie 120 V, 4 A prie 230 V, 1,9 A prie 400 V, 1,5 A prie 480 V ir 1,2 A prie 600 V.

    Rezultatas – papildomi kontaktai elektrinei blokuotei reversiniuose paleidikliuose, būsenos signalui į PLC, indikacinei lemputei ar kitos grandinės valdymui be atskiros tarpinės relės.

    Kuo naudingas ACSFC1411?
    Vienas šoninis blokas prideda ir NO, ir NC kontaktą, tinka visai FC1–FC4 kontaktorių eilei, o 800 V izoliacijos įtampa ir 10 mln. mechaninių ciklų atitinka paties kontaktoriaus ištekliaus lygį.

    Techninės specifikacijos

    Prekės tipas Papildomas šoninis kontaktų blokas kontaktoriui
    Gamintojas / kodas Promfactor Baltic / ACSFC1411 (ACSFC1-4 11)
    Suderinamumas FC1–FC4 serijos pramoniniai magnetiniai kontaktoriai
    Standartai IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5
    Montavimo būdas šoninis
    Kontaktų konfigūracija 1 NO + 1 NC
    Naudojimo kategorija AC-15
    Vardinė įtampa Un ~120 / 230 / 400 / 480 / 600 V
    Vardinė srovė In 6 / 4 / 1,9 / 1,5 / 1,2 A
    Sąlyginė šiluminė srovė Ith 10 A
    Izoliacijos įtampa Ui 800 V
    Varžtų užveržimo momentas 0,8 Nm
    Atsparumas elektrinis 1 000 000, mechaninis 10 000 000 ciklų
    Darbo temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Aukštis virš jūros lygio iki 2000 m
    Svoris 44,6 g (gamintojo duomenys)
    Gamintojo garantija 5 metai; tarnavimo laikas ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • 1 NO + 1 NC viename bloke – vienu priedu gaunamas ir įjungimo, ir išjungimo signalas.
    • Elektrinė blokuotė – NC kontaktas reversiniame paleidiklyje neleidžia įjungti antrojo kontaktoriaus.
    • Būsenos signalas – NO kontaktas perduoda „įjungta“ signalą į PLC, BMS ar indikacinę lemputę.
    • AC-15, Ith 10 A – tinka kitų kontaktorių ritėms ir relių grandinėms valdyti.
    • Ui 800 V – saugi izoliacija tarp valdymo ir galios grandinių.
    • Šoninis montavimas – viršutinė kontaktoriaus dalis lieka laisva ACTFC1-4 blokams.

    Kur naudojamas?

    • Reversiniai variklių paleidikliai (elektrinė blokuotė per NC)
    • Žvaigždės–trikampio paleidimo schemos
    • Siurblinių ir vėdinimo skydai – būsenos signalas į BMS
    • Automatizuotos linijos – kontaktoriaus būsenos grįžtamasis ryšys į PLC
    • Šildymo ir katilinių valdymo skydai
    • Indikacinių lempučių „įjungta / išjungta“ grandinės
    • Kelių įrenginių eiliškumo (kaskadinio paleidimo) schemos

    Naudojimas pagal poreikį

    Reversinių paleidiklių surinkėjui.
    NC kontaktas sudaro elektrinę blokuotę tarp dviejų FC kontaktorių kartu su mechanine blokuote MIFC1-3.
    PLC ir BMS integratoriui.
    NO kontaktas grąžina tikrą kontaktoriaus būseną į valdiklio įėjimą, o ne tik komandos signalą.
    Priežiūros elektrikui.
    kai gamyklinio 1 NO nebeužtenka, šoninis blokas prideda NO ir NC nekeičiant kontaktoriaus.

    Praktinis panaudojimas

    Jeigu reversiniame siurblio paleidiklyje su dviem FC10018230 reikia elektrinės blokuotės, tada ant kiekvieno kontaktoriaus montuojamas ACSFC1411, o jo NC kontaktas (4 A prie 230 V AC-15) įjungiamas į kito kontaktoriaus ritės grandinę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    ACSFC1411 visada montuojamas kontaktoriaus šone – keičiasi tik tai, kur panaudojami NO ir NC kontaktai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Reversinis paleidiklis NC – į priešingo kontaktoriaus ritės grandinę Abu kontaktoriai negali įsijungti vienu metu Elektrinę blokuotę derinkite su mechanine MIFC1-3
    Siurblys BMS sistemoje NO – į BMS ar PLC skaitmeninį įėjimą Matoma faktinė siurblio būsena Įėjimo įtampa turi atitikti kontakto AC-15 ribas
    Žvaigždės–trikampio paleidimas NC – blokuotė tarp žvaigždės ir trikampio kontaktorių Išvengiama trumpojo jungimo perjungiant Laiko relę ir blokuotes tikrinkite prieš paleidimą
    Indikacija skydo duryse NO – žalia lemputė, NC – raudona lemputė Operatorius mato įrenginio būseną Lempučių įtampa turi sutapti su valdymo grandine

    Kaip parinkti papildomus kontaktus FC kontaktoriams

    Reikalingi kontaktai / montavimas Rekomenduojamas modelis
    1 NO + 1 NC, šoninis, FC1–FC4 ACSFC1411 (ACSFC1-4 11, šoninis) ← šis modelis
    1 NO, viršutinis, FC1–FC4 ACTFC1410 (ACTFC1-4 10)
    1 NC, viršutinis, FC1–FC4 ACTFC1401 (ACTFC1-4 01)
    2 NO + 2 NC, viršutinis blokas, FC1–FC4 ACTFC1422 (ACTFC1-4 22)
    4 NO, viršutinis blokas, FC1–FC4 ACTFC1440 (ACTFC1-4 40)
    Mechaninė blokuotė FC1–FC3 reversui MIFC1-3 (NC+NC)
    Mechaninė blokuotė FC4 MIFC4
    Taisyklė: jei reikia vieno NO ir vieno NC, o kontaktoriaus viršus turi likti laisvas – rinkitės šoninį ACSFC1411; daugiau kontaktų (2NO+2NC ar 4NO) suteikia viršutiniai ACTFC1422 / ACTFC1440 blokai.
    Kada rinktis kitą sprendimą: viršutiniai kontaktai ACTFC1410 (1 NO), ACTFC1401 (1 NC), blokai ACTFC1422 (2NO+2NC), ACTFC1440 (4NO); mechaninės blokuotės MIFC1-3, MIFC4; kontaktoriai FC1 (6–18 A), FC2 25 A, FC3 32 A, FC4 40–75 A.

    Pliusai

    • 1 NO + 1 NC viename šoniniame bloke
    • Tinka FC1–FC4 kontaktorių eilei
    • AC-15, Ith 10 A, 4 A prie 230 V
    • Izoliacijos įtampa Ui 800 V
    • 1 mln. elektrinių ir 10 mln. mechaninių ciklų
    • Darbo temperatūra -25…+55 °C

    Minusai / ribojimai

    • Netinka FC5–FC7 kontaktoriams
    • Prie 400 V leidžiama tik 1,9 A (AC-15) – galios apkrovai netinka
    • Tik po vieną NO ir NC – daugiau kontaktų suteikia ACTFC1422 ar ACTFC1440
    • IP20 – montuojamas uždarame skyde

    Saugos ir montavimo pastabos

    • Montuoja tik kvalifikuotas elektrikas, atjungęs valdymo ir galios grandines.
    • Neviršykite AC-15 srovių: 4 A prie 230 V, 1,9 A prie 400 V.
    • Gnybtus užveržkite 0,8 Nm momentu.
    • Reversinėse schemose elektrinę blokuotę derinkite su mechanine blokuote.
    • Po montavimo patikrinkite, ar blokas persijungia kartu su kontaktoriumi.

    Greitas pasirinkimo gidas

    1 NO + 1 NC
    šoninis
    FC1–FC4
    AC-15
    Ith 10 A
    Ui 800 V
    Tinka, kai reikia:
    • reikia NC kontakto elektrinei blokuotei;
    • reikia kontaktoriaus būsenos signalo į PLC ar BMS;
    • viršutinė kontaktoriaus dalis turi likti laisva kitiems priedams.
    Patikrinkite prieš naudojimą:
    • ar kontaktorius yra FC1–FC4 serijos;
    • ar valdomos grandinės srovė neviršija AC-15 ribos prie naudojamos įtampos;
    • ar šone yra vietos blokui skyde.
    Svarbus priminimas: ACSFC1411 yra valdymo grandinių kontaktas (AC-15) – galios apkrovos per jį jungti negalima.

    DUK

    Kokiems kontaktoriams tinka ACSFC1411?
    Jis skirtas Promfactor FC1–FC4 serijos pramoniniams magnetiniams kontaktoriams.
    Kiek kontaktų turi blokas?
    Blokas turi vieną NO ir vieną NC kontaktą.
    Kokią srovę gali komutuoti kontaktai?
    AC-15 kategorijoje – 6 A prie 120 V, 4 A prie 230 V ir 1,9 A prie 400 V.
    Kaip blokas montuojamas?
    Blokas tvirtinamas kontaktoriaus šone ir perjungiamas kartu su jo armatūra.
    Ar galima kartu naudoti viršutinius blokus?
    Taip, šoninis montavimas palieka kontaktoriaus viršų laisvą ACTFC1-4 blokams.
    Kokioje temperatūroje blokas veikia?
    Darbo temperatūros diapazonas yra nuo -25 iki +55 °C.

    Papildomas šoninis kontaktas kontaktoriams | 1 NO + 1 NC | AC-15 | Ith 10 A | Ui 800 V | FC1–FC4 | ACSFC1-4 11 | Promfactor Baltic | ACSFC1411

    Promfactor Baltic ACSFC1411 (ACSFC1-4 11) – šoninis papildomų kontaktų blokas 1 NO + 1 NC FC1–FC4 kontaktoriams, AC-15, Ith 10 A, Ui 800 V – blokuotėms, būsenos signalams ir indikacijai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
