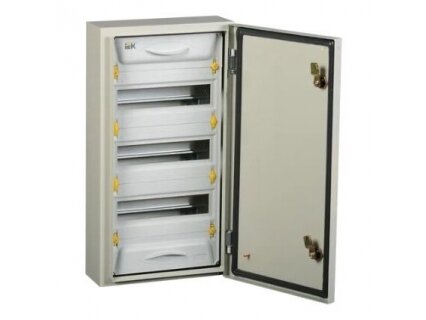

  • Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 36 modulių | 579x310x138mm | hermetinis | virštinkinis | plieninis | IP54 | IEK | PRO | MKM16-N-36-54-ZU | 4606056417500

    Kodas: MKM16-N-36-54-ZU
    Barkodas: 4606056417500

    Elektros paskirstymo skydelis, skirtas elektros įvadui, apsaugos aparatūros montavimui ir elektros energijos paskirstymui gyvenamuosiuose, komerciniuose, techniniuose bei pramoniniuose objektuose.

    Skydelis turi IP54 apsaugos klasę ir užrakinamas dureles, todėl tinka naudoti ten, kur reikalingas patikimesnis elektros įrangos apsaugojimas nuo dulkių, atsitiktinio prisilietimo ir vandens purslų. Plieninis korpusas suteikia konstrukcijai tvirtumo, o virštinkinis montavimas leidžia greitai įrengti skydą ant sienos ar kito paviršiaus.

  • Techninės specifikacijos

    • Produkto tipas: modulinis paskirstymo skydas / elektros paskirstymo dėžė
    • Gamintojas: IEK
    • Montavimo tipas: virštinkinis
    • Paskirtis: modulinės elektros įrangos montavimui, elektros įvedimui ir paskirstymui
    • Modulių skaičius: 36
    • Eilučių skaičius: 3
    • DIN bėgelis: yra
    • Korpuso medžiaga: metalas
    • Aukštis: 579 mm
    • Plotis: 310 mm
    • Gylis: 138 mm
    • Apsaugos klasė: IP54
    • Darbinė temperatūra: nuo -40 °C iki +40 °C
    • Svoris: 6,80 kg
    • Su spyna: taip
    • Skylių skaičius kabeliams: 5
    • Kabelio angos skersmuo: 20 mm
    • Metalo storis: 0,8 mm
    • Naudojimo sritis: vidaus ir techninės paskirties patalpos, kur reikalinga padidinta apsauga nuo dulkių ir purslų

    Funkcijos

    • Elektros paskirstymas - skirtas elektros energijos paskirstymui į skirtingas grandines: apšvietimą, rozetes, įrangą, automatiką, šildymo, vėdinimo ar kitus vartotojus
    • Modulinės įrangos montavimas - viduje galima montuoti įrangą ant DIN bėgelio: automatinius jungiklius, nuotėkio reles, RCBO, kontaktorius, laiko reles, viršįtampių ribotuvus, elektros skaitiklius ir kitus modulius
    • Apsauga nuo aplinkos poveikio - IP54 apsaugos klasė padeda apsaugoti viduje sumontuotą įrangą nuo dulkių ir vandens purslų, todėl skydelis tinkamas sudėtingesnėms eksploatavimo sąlygoms nei paprasti vidaus skydeliai
    • Saugus užrakinima - durelės su spyna leidžia apriboti prieigą prie elektros įrangos. Tai aktualu bendro naudojimo patalpose, sandėliuose, techninėse zonose, dirbtuvėse ar komerciniuose objektuose
    • Patogus kabelių įvedimas - 5 kabelių angos su 20 mm skersmeniu leidžia patogiau įvesti maitinimo ir paskirstymo kabelius į skydelį
    • Tvirtas metalinis korpusas - 0,8 mm storio plieninis korpusas suteikia konstrukcijai mechaninio tvirtumo ir ilgaamžiškumo

    Naudojimas

    • Buitiniam vartotojui: Tinka individualiam namui, garažui, dirbtuvėms ar ūkiniam pastatui, kai reikia tvarkingai sumontuoti elektros apsaugos ir paskirstymo įrangą vienoje vietoje.
    • Elektromontuotojui: Patogus montuojant automatinius jungiklius, RCD, RCBO, kontaktorius, viršįtampių ribotuvus, skaitiklius ir kitą DIN bėgelio modulinę įrangą.
    • Inžinieriui / projektuotojui: Tinkamas projektuojant nedidelius ar vidutinio dydžio paskirstymo mazgus, kur reikalingas 36 modulių metalinis skydas su IP54 apsauga.
    • Verslui ir komercinėms patalpoms: Gali būti naudojamas sandėliuose, servisuose, parduotuvėse, techninėse patalpose ar mažose gamybinėse zonose, kur reikalingas užrakinamas elektros paskirstymo skydelis.

    Pliusai

    • 36 modulių talpa – pakanka vidutinio dydžio elektros paskirstymo sistemai
    • 3 eilės DIN įrangai – patogu išdėstyti apsaugos ir valdymo komponentus
    • Metalinis korpusas – tvirtesnis už standartinius plastikinius skydelius
    • IP54 apsauga – geresnė apsauga nuo dulkių ir vandens purslų
    • Virštinkinis montavimas – nereikia nišos sienoje, galima montuoti tiesiai ant paviršiaus
    • Su spyna – apsaugo nuo pašalinių asmenų prieigos

    Minusai

    • Metalinė konstrukcija sunkesnė nei plastikiniai skydeliai – svoris apie 6,80 kg
    • IP54 nėra visiškai hermetiška apsauga nuo stiprios vandens srovės – lauke reikėtų vertinti montavimo vietą ir papildomą apsaugą



    Kam skirtas šis modulinis paskirstymo skydelis?

    • Šis skydelis skirtas elektros įvedimui, paskirstymui ir modulinės DIN bėgelio įrangos montavimui. Jame galima montuoti automatinius jungiklius, nuotėkio reles, RCBO, kontaktorius, viršįtampių ribotuvus, elektros skaitiklius, reles ir kitus modulius.

    Ar šis skydelis tinkamas lauko sąlygoms?

    • Skydelis turi IP54 apsaugos klasę, todėl yra apsaugotas nuo dulkių ir vandens purslų. Tačiau montuojant lauke rekomenduojama įvertinti tiesioginį lietų, saulę, sniegą ir kondensatą. Lauko sąlygoms geriausia montuoti po stogeliu arba papildomai apsaugotoje vietoje.

    Kiek modulinės įrangos galima sumontuoti šiame skyde?

    • Skydelis turi 36 modulių talpą ir 3 eiles, todėl jame galima sumontuoti iki 36 standartinių modulių pločio įrangos. Reali talpa priklauso nuo naudojamų komponentų pločio, nes kai kurie įrenginiai gali užimti 2, 3, 4 ar daugiau modulių.

    Ar skydelis turi DIN bėgelius?

    • Taip, skydelis turi DIN bėgelius, todėl yra pritaikytas standartinei modulinei elektros įrangai montuoti.

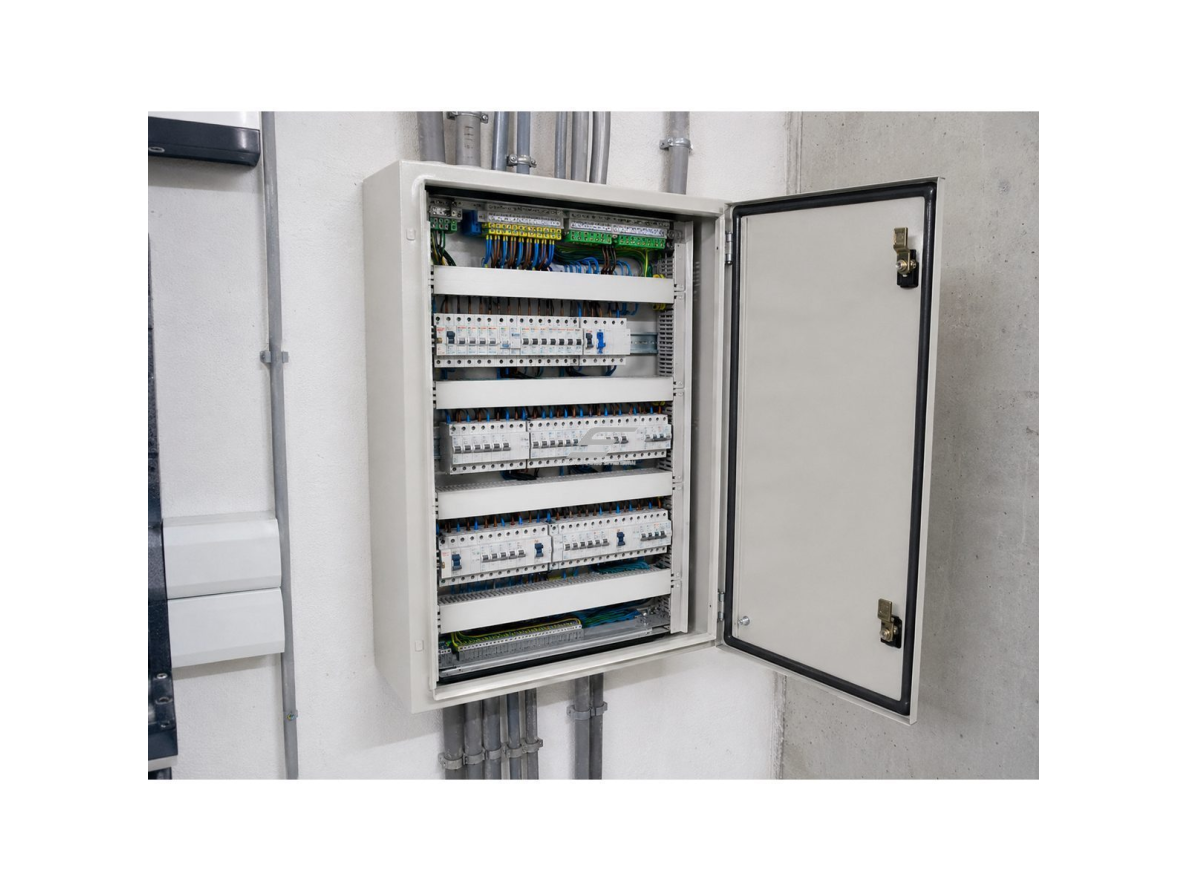

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

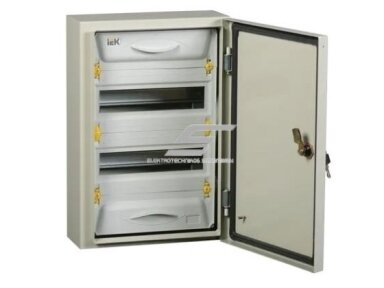

  • Alternatyvios prekės
