  • Nauja prekė   Paskirstymo gnybtų blokas | 1P | 400 A | 12 angų | ~690 V | Ui 800 V | Promfactor Baltic | DTB400

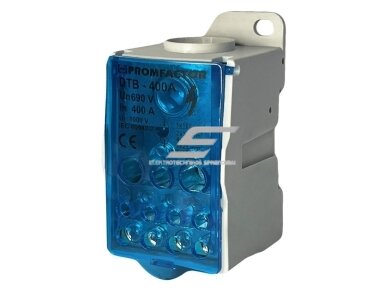

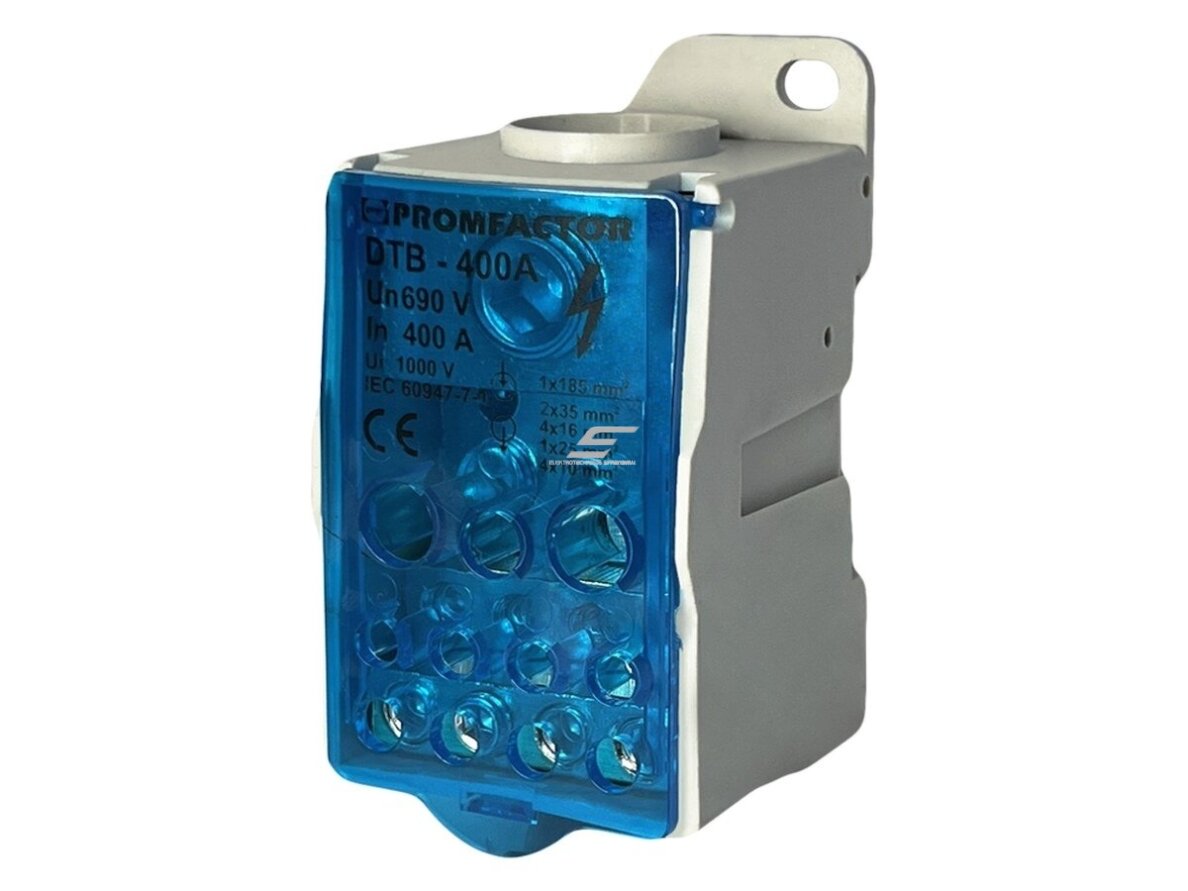

    Paskirstymo gnybtų blokas | 1P | 400 A | 12 angų | ~690 V | Ui 800 V | Promfactor Baltic | DTB400

    Kodas: DTB400
    Pasiteirauti apie prekę
    Kaina 14.40 € su PVM
    ( 11.90 € be PVM )

    Promfactor Baltic DTB400 – paskirstymo gnybtų blokas 400 A, ~690 V, 12 angų (1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm²), vieno laidininko paskirstymui į kelias linijas.

  • Prekės aprašymas

    Paskirstymo gnybtų blokas | 1P | 400 A | 12 angų | ~690 V | Ui 800 V | Promfactor Baltic | DTB400

    DTB400 – Promfactor Baltic DTB serijos paskirstymo gnybtų blokas 400 A, ~690 V, su 12 angų (1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm²). Jis skirtas didelio skerspjūvio laidininkui sujungti su keliais mažesnio skerspjūvio laidininkais – fazės, neutralės ar įžeminimo paskirstymui skyde.

    Pagrindinė mintis:
    Vienas stambus laidininkas atvedamas į didžiausią angą, o iš kitų angų išvedamos atšakos – taip viena grandinė išskirstoma į kelias linijas be papildomų šynų.
    Vardinė srovė
    400 A
    Vardinė įtampa
    ~690 V (Ui 800 V)
    Angos
    12 (1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm²)
    Standartas
    IEC/EN 60947-7-1

    Veikimo principas

    Blokas tvirtinamas skirstomajame skyde. Stambus įvado laidininkas nuizoliuojamas ir įvedamas į didžiausią angą, atšakų laidai – į mažesnes angas; spaustukai priveržiami šešiakampiu raktu.

    Visos 12 angų sujungtos aliuminio lydinio srovine dalimi, todėl įvado srovė paskirstoma į atšakas. Blokas skirtas 400 A vardinei srovei ir ~690 V įtampai, izoliacijos įtampa – 800 V, impulsinė – 6 kV.

    Rezultatas – kompaktiškas vieno polio paskirstymo taškas: atšakos prijungiamos be papildomų šynų, o jungtis galima patikrinti ir perveržti aptarnaujant.

    Kuo naudingas DTB400?
    Vienas 400 A blokas su 12 angų išskirsto stambų laidininką į kelias linijas – mažiau jungčių ir tvarkingesnis skydas.

    Techninės specifikacijos

    Prekės tipas Paskirstymo gnybtų blokas
    Gamintojas / kodas Promfactor Baltic / DTB400
    Serija DTB (80, 125, 160, 250, 400, 500 A)
    Standartas IEC/EN 60947-7-1
    Vardinė įtampa (Un) ~690 V
    Vardinė srovė (In) 400 A
    Izoliacijos įtampa (Ui) 800 V
    Impulsinė atsparumo įtampa (Uimp) 6 kV
    Angų skaičius 12
    Angos ir skerspjūviai 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm²
    Korpuso medžiaga Karščiui atsparus poliamidas
    Spaustukų medžiaga Aliuminio lydinys
    Spaustukų varžtai Šešiakampiam raktui

    Pagrindinės funkcijos

    • Paskirstymas – vienas įvadas išskirstomas į 11 atšakų.
    • Vardinė srovė – 400 A, ~690 V.
    • Izoliacija – Ui 800 V, Uimp 6 kV.
    • Skirtingo skerspjūvio angos – 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm².
    • Šešiakampio rakto varžtai – patikimas priveržimas ir lengva priežiūra.
    • Karščiui atsparus korpusas – poliamido korpusas izoliuoja srovinę dalį.
    • Universalus naudojimas – L, N ar PE laidininkų paskirstymui.

    Kur naudojamas?

    • Pastatų įvadiniai skydai
    • Pramoniniai skirstomieji skydai
    • Komercinių patalpų skydai
    • Saulės elektrinių kintamosios srovės skydai
    • Elektromobilių įkrovimo stotelių skydai
    • Gamybinių linijų maitinimo skydai
    • Renovuojami skydai, kur reikia pakeisti seną šyną

    Naudojimas pagal poreikį

    Pastatų įvadinių skydų rangovui.
    400 A blokas priima 185 mm² įvado gyslą ir išskirsto ją į 35, 16 ir 10 mm² linijas.
    Elektrikui, paskirstančiam N ar PE.
    Tas pats DTB400 blokas gali būti naudojamas fazės, neutralės ar įžeminimo laidininkų paskirstymui.
    Montuotojui, renkančiam 400 A bloką.
    12 angų viename korpuse pakeičia kelis atskirus gnybtus ar improvizuotą šyną.

    Praktinis panaudojimas

    Jeigu pastato įvadiniame skyde 185 mm² gyslą reikia išskirstyti į poskydžių linijas po 35 mm² ir smulkesnes atšakas, tada DTB400 (400 A, 12 angų: 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm²) atlieka vieno polio paskirstymo funkciją.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DTB400 naudojamas ten, kur vieną laidininką reikia išskirstyti į kelias linijas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado laidininkas iki 185 mm² Įvadas išskirstomas į poskydžius Rinkitės bloką su atsarga pagal srovę
    N paskirstymas Neutralės laidininkai Visi N laidai viename bloke Blokus pažymėkite pagal grandinę
    PE paskirstymas Įžeminimo laidininkai Visi PE laidai viename bloke PE bloką pažymėkite geltonai žaliai
    Trifazė linija Trys DTB blokai fazėms Kiekviena fazė paskirstoma atskirai Laikykitės izoliacinių atstumų tarp blokų

    Kaip parinkti DTB paskirstymo gnybtų bloką

    Srovė, angos Rekomenduojamas modelis
    80 A, 7 angos: 3×16 mm², 4×6 mm² DTB080 (80 A)
    125 A, 8 angos: 1×35 mm², 1×16 mm², 6×16 mm² DTB125 (125 A)
    160 A, 8 angos: 1×70 mm², 1×16 mm², 6×16 mm² DTB160 (160 A)
    250 A, 12 angų: 1×120 mm², 2×35 mm², 5×16 mm², 4×10 mm² DTB250 (250 A)
    400 A, 12 angų: 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm² DTB400 (400 A) ← šis modelis
    500 A, 12 angų: 2×35 mm², 5×16 mm², 4×10 mm² DTB500 (500 A)
    Taisyklė: bloką rinkitės pagal vardinę srovę su atsarga ir pagal didžiausią įvado laidininką; atšakų angų skaičius ir skerspjūviai turi atitikti išvedamų linijų kiekį.
    Kada rinktis kitą sprendimą: kiti DTB modeliai – DTB080, DTB125, DTB160, DTB250, DTB500; galios gnybtai FT1035–FT1240; 3P+N+PE blokai FT503500, FT505000; linijiniai izoliatoriai SM256R–SM7610R.

    Pliusai

    • Vardinė srovė 400 A, ~690 V
    • Ui 800 V, Uimp 6 kV
    • 12 angų skirtingiems skerspjūviams
    • Atitinka IEC/EN 60947-7-1
    • Karščiui atsparus poliamido korpusas

    Minusai / ribojimai

    • Vienas polius – trifazei linijai reikia kelių blokų
    • Gamintojo duomenyse nenurodytas apsaugos laipsnis ir montavimo būdas – tikslinkite prieš projektuojant
    • Angų skerspjūviai fiksuoti – kitokiam atšakų rinkiniui rinkitės kitą DTB modelį

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 400 A ir vardinės įtampos ~690 V.
    • Spaustukus priveržkite šešiakampiu raktu ir patikrinkite jungtis po pirmos apkrovos.
    • Aliumininius laidininkus prieš jungiant nuvalykite nuo oksido ir padenkite kontaktine pasta.
    • Blokus montuokite uždarame skyde ir pažymėkite grandinę (L, N, PE).

    Greitas pasirinkimo gidas

    400 A
    ~690 V
    Ui 800 V
    12 angų
    DTB serija
    Tinka, kai reikia:
    • išskirstyti vieną laidininką į kelias linijas;
    • apkrovai iki 400 A;
    • L, N ar PE paskirstymui skyde.
    Patikrinkite prieš naudojimą:
    • apkrovos srovę – ne daugiau kaip 400 A;
    • įvado laidininką – iki 185 mm²;
    • atšakų skaičių ir skerspjūvius – 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm².
    Svarbus priminimas: DTB400 – vieno polio 400 A paskirstymo blokas; trifazei linijai reikės trijų blokų, N ir PE – atskirų.

    DUK

    Kokia DTB400 vardinė srovė?
    DTB400 vardinė srovė yra 400 A, vardinė įtampa ~690 V.
    Kiek angų turi blokas?
    Blokas turi 12 angų: 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm².
    Kokia izoliacijos įtampa?
    Izoliacijos įtampa Ui yra 800 V, impulsinė atsparumo įtampa – 6 kV.
    Kuo priveržiami spaustukai?
    Spaustukų varžtai priveržiami šešiakampiu raktu.
    Ar tinka N ir PE paskirstymui?
    Taip, DTB blokai skirti fazės, neutralės ir įžeminimo laidininkų paskirstymui.
    Pagal kokį standartą pagamintas blokas?
    Blokas atitinka IEC/EN 60947-7-1 standartą.

    Paskirstymo gnybtų blokas | 1P | 400 A | 12 angų | ~690 V | Ui 800 V | Promfactor Baltic | DTB400

    Promfactor Baltic DTB400 – paskirstymo gnybtų blokas 400 A, ~690 V, Ui 800 V, Uimp 6 kV, 12 angų (1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm²), aliuminio lydinio spaustukai, IEC/EN 60947-7-1.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
