  • Nauja prekė   Paskirstymo gnybtų blokas | 1P | 80 A | 7 angos | ~690 V | Ui 800 V | Promfactor Baltic | DTB080

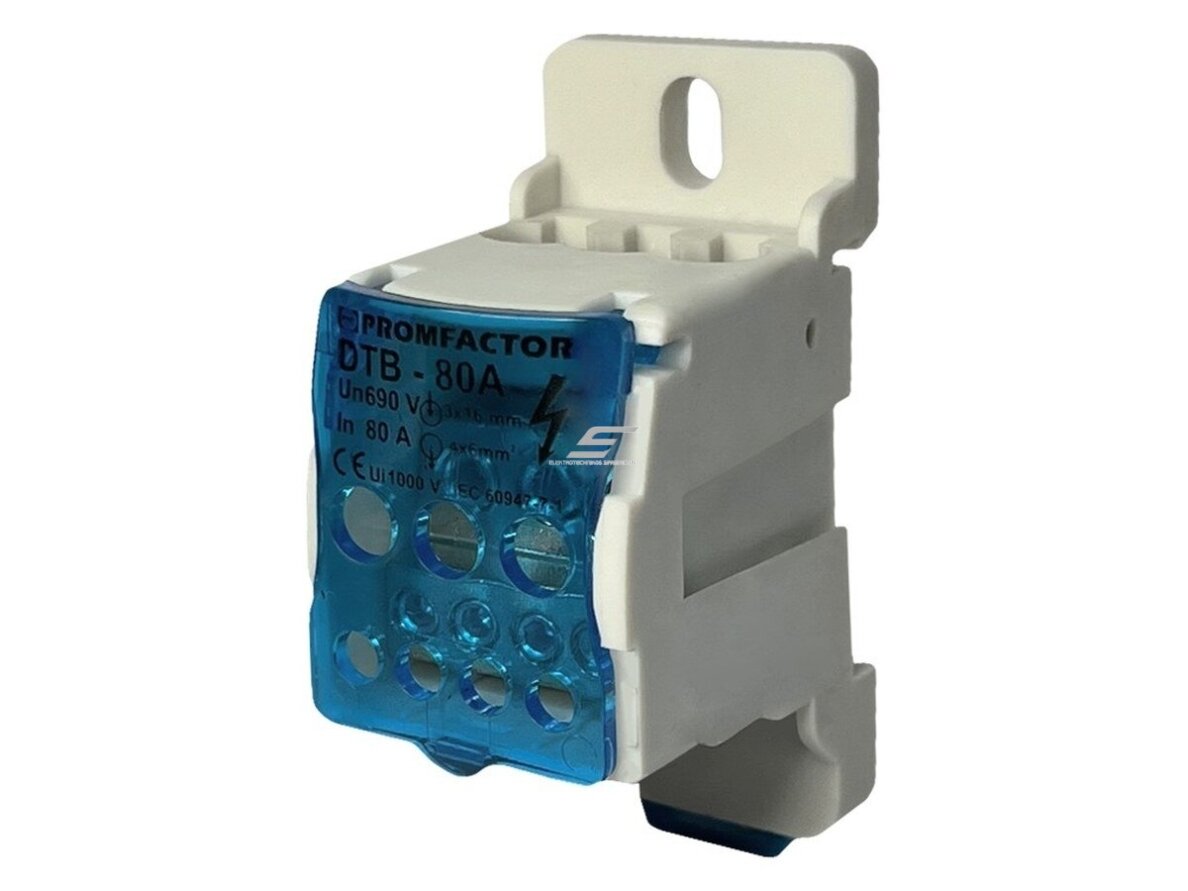

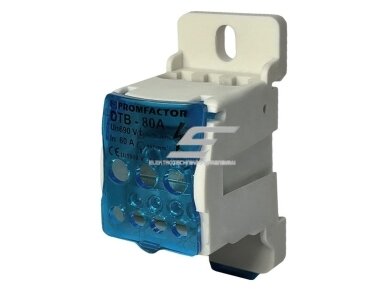

    Paskirstymo gnybtų blokas | 1P | 80 A | 7 angos | ~690 V | Ui 800 V | Promfactor Baltic | DTB080

    Kodas: DTB080
    Pasiteirauti apie prekę
    Kaina 2.47 € su PVM
    ( 2.04 € be PVM )

    Promfactor Baltic DTB080 – paskirstymo gnybtų blokas 80 A, ~690 V, 7 angos (3×16 mm², 4×6 mm²), vieno laidininko paskirstymui į kelias linijas.

  • Prekės aprašymas

    Paskirstymo gnybtų blokas | 1P | 80 A | 7 angos | ~690 V | Ui 800 V | Promfactor Baltic | DTB080

    DTB080 – Promfactor Baltic DTB serijos paskirstymo gnybtų blokas 80 A, ~690 V, su 7 angomis (3×16 mm², 4×6 mm²). Jis skirtas didelio skerspjūvio laidininkui sujungti su keliais mažesnio skerspjūvio laidininkais – fazės, neutralės ar įžeminimo paskirstymui skyde.

    Pagrindinė mintis:
    Vienas stambus laidininkas atvedamas į didžiausią angą, o iš kitų angų išvedamos atšakos – taip viena grandinė išskirstoma į kelias linijas be papildomų šynų.
    Vardinė srovė
    80 A
    Vardinė įtampa
    ~690 V (Ui 800 V)
    Angos
    7 (3×16 mm², 4×6 mm²)
    Standartas
    IEC/EN 60947-7-1

    Veikimo principas

    Blokas tvirtinamas skirstomajame skyde. Stambus įvado laidininkas nuizoliuojamas ir įvedamas į didžiausią angą, atšakų laidai – į mažesnes angas; spaustukai priveržiami šešiakampiu raktu.

    Visos 7 angos sujungtos aliuminio lydinio srovine dalimi, todėl įvado srovė paskirstoma į atšakas. Blokas skirtas 80 A vardinei srovei ir ~690 V įtampai, izoliacijos įtampa – 800 V, impulsinė – 6 kV.

    Rezultatas – kompaktiškas vieno polio paskirstymo taškas: atšakos prijungiamos be papildomų šynų, o jungtis galima patikrinti ir perveržti aptarnaujant.

    Kuo naudingas DTB080?
    Vienas 80 A blokas su 7 angomis išskirsto stambų laidininką į kelias linijas – mažiau jungčių ir tvarkingesnis skydas.

    Techninės specifikacijos

    Prekės tipas Paskirstymo gnybtų blokas
    Gamintojas / kodas Promfactor Baltic / DTB080
    Serija DTB (80, 125, 160, 250, 400, 500 A)
    Standartas IEC/EN 60947-7-1
    Vardinė įtampa (Un) ~690 V
    Vardinė srovė (In) 80 A
    Izoliacijos įtampa (Ui) 800 V
    Impulsinė atsparumo įtampa (Uimp) 6 kV
    Angų skaičius 7
    Angos ir skerspjūviai 3×16 mm², 4×6 mm²
    Korpuso medžiaga Karščiui atsparus poliamidas
    Spaustukų medžiaga Aliuminio lydinys
    Spaustukų varžtai Šešiakampiam raktui

    Pagrindinės funkcijos

    • Paskirstymas – vienas įvadas išskirstomas į 6 atšakas.
    • Vardinė srovė – 80 A, ~690 V.
    • Izoliacija – Ui 800 V, Uimp 6 kV.
    • Skirtingo skerspjūvio angos – 3×16 mm², 4×6 mm².
    • Šešiakampio rakto varžtai – patikimas priveržimas ir lengva priežiūra.
    • Karščiui atsparus korpusas – poliamido korpusas izoliuoja srovinę dalį.
    • Universalus naudojimas – L, N ar PE laidininkų paskirstymui.

    Kur naudojamas?

    • Pastatų įvadiniai skydai
    • Pramoniniai skirstomieji skydai
    • Komercinių patalpų skydai
    • Saulės elektrinių kintamosios srovės skydai
    • Elektromobilių įkrovimo stotelių skydai
    • Gamybinių linijų maitinimo skydai
    • Renovuojami skydai, kur reikia pakeisti seną šyną

    Naudojimas pagal poreikį

    Butų ir namų skydų montuotojui.
    80 A blokas su 3×16 mm² ir 4×6 mm² angomis paskirsto buto ar namo įvadą į kelias grupes.
    Elektrikui, paskirstančiam N ar PE.
    Tas pats DTB080 blokas gali būti naudojamas fazės, neutralės ar įžeminimo laidininkų paskirstymui.
    Montuotojui, renkančiam 80 A bloką.
    7 angos viename korpuse pakeičia kelis atskirus gnybtus ar improvizuotą šyną.

    Praktinis panaudojimas

    Jeigu namo skyde 16 mm² įvado laidą reikia išskirstyti į 4 linijas po 6 mm², tada DTB080 (80 A, 7 angos: 3×16 mm², 4×6 mm²) atlieka vieno polio paskirstymo funkciją.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DTB080 naudojamas ten, kur vieną laidininką reikia išskirstyti į kelias linijas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado laidininkas iki 16 mm² Įvadas išskirstomas į poskydžius Rinkitės bloką su atsarga pagal srovę
    N paskirstymas Neutralės laidininkai Visi N laidai viename bloke Blokus pažymėkite pagal grandinę
    PE paskirstymas Įžeminimo laidininkai Visi PE laidai viename bloke PE bloką pažymėkite geltonai žaliai
    Trifazė linija Trys DTB blokai fazėms Kiekviena fazė paskirstoma atskirai Laikykitės izoliacinių atstumų tarp blokų

    Kaip parinkti DTB paskirstymo gnybtų bloką

    Srovė, angos Rekomenduojamas modelis
    80 A, 7 angos: 3×16 mm², 4×6 mm² DTB080 (80 A) ← šis modelis
    125 A, 8 angos: 1×35 mm², 1×16 mm², 6×16 mm² DTB125 (125 A)
    160 A, 8 angos: 1×70 mm², 1×16 mm², 6×16 mm² DTB160 (160 A)
    250 A, 12 angų: 1×120 mm², 2×35 mm², 5×16 mm², 4×10 mm² DTB250 (250 A)
    400 A, 12 angų: 1×185 mm², 2×35 mm², 5×16 mm², 4×10 mm² DTB400 (400 A)
    500 A, 12 angų: 2×35 mm², 5×16 mm², 4×10 mm² DTB500 (500 A)
    Taisyklė: bloką rinkitės pagal vardinę srovę su atsarga ir pagal didžiausią įvado laidininką; atšakų angų skaičius ir skerspjūviai turi atitikti išvedamų linijų kiekį.
    Kada rinktis kitą sprendimą: kiti DTB modeliai – DTB125, DTB160, DTB250, DTB400, DTB500; galios gnybtai FT1035–FT1240; 3P+N+PE blokai FT503500, FT505000; linijiniai izoliatoriai SM256R–SM7610R.

    Pliusai

    • Vardinė srovė 80 A, ~690 V
    • Ui 800 V, Uimp 6 kV
    • 7 angos skirtingiems skerspjūviams
    • Atitinka IEC/EN 60947-7-1
    • Karščiui atsparus poliamido korpusas

    Minusai / ribojimai

    • Vienas polius – trifazei linijai reikia kelių blokų
    • Gamintojo duomenyse nenurodytas apsaugos laipsnis ir montavimo būdas – tikslinkite prieš projektuojant
    • Angų skerspjūviai fiksuoti – kitokiam atšakų rinkiniui rinkitės kitą DTB modelį

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 80 A ir vardinės įtampos ~690 V.
    • Spaustukus priveržkite šešiakampiu raktu ir patikrinkite jungtis po pirmos apkrovos.
    • Aliumininius laidininkus prieš jungiant nuvalykite nuo oksido ir padenkite kontaktine pasta.
    • Blokus montuokite uždarame skyde ir pažymėkite grandinę (L, N, PE).

    Greitas pasirinkimo gidas

    80 A
    ~690 V
    Ui 800 V
    7 angos
    DTB serija
    Tinka, kai reikia:
    • išskirstyti vieną laidininką į kelias linijas;
    • apkrovai iki 80 A;
    • L, N ar PE paskirstymui skyde.
    Patikrinkite prieš naudojimą:
    • apkrovos srovę – ne daugiau kaip 80 A;
    • įvado laidininką – iki 16 mm²;
    • atšakų skaičių ir skerspjūvius – 3×16 mm², 4×6 mm².
    Svarbus priminimas: DTB080 – vieno polio 80 A paskirstymo blokas; trifazei linijai reikės trijų blokų, N ir PE – atskirų.

    DUK

    Kokia DTB080 vardinė srovė?
    DTB080 vardinė srovė yra 80 A, vardinė įtampa ~690 V.
    Kiek angų turi blokas?
    Blokas turi 7 angas: 3×16 mm², 4×6 mm².
    Kokia izoliacijos įtampa?
    Izoliacijos įtampa Ui yra 800 V, impulsinė atsparumo įtampa – 6 kV.
    Kuo priveržiami spaustukai?
    Spaustukų varžtai priveržiami šešiakampiu raktu.
    Ar tinka N ir PE paskirstymui?
    Taip, DTB blokai skirti fazės, neutralės ir įžeminimo laidininkų paskirstymui.
    Pagal kokį standartą pagamintas blokas?
    Blokas atitinka IEC/EN 60947-7-1 standartą.

    Paskirstymo gnybtų blokas | 1P | 80 A | 7 angos | ~690 V | Ui 800 V | Promfactor Baltic | DTB080

    Promfactor Baltic DTB080 – paskirstymo gnybtų blokas 80 A, ~690 V, Ui 800 V, Uimp 6 kV, 7 angos (3×16 mm², 4×6 mm²), aliuminio lydinio spaustukai, IEC/EN 60947-7-1.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
