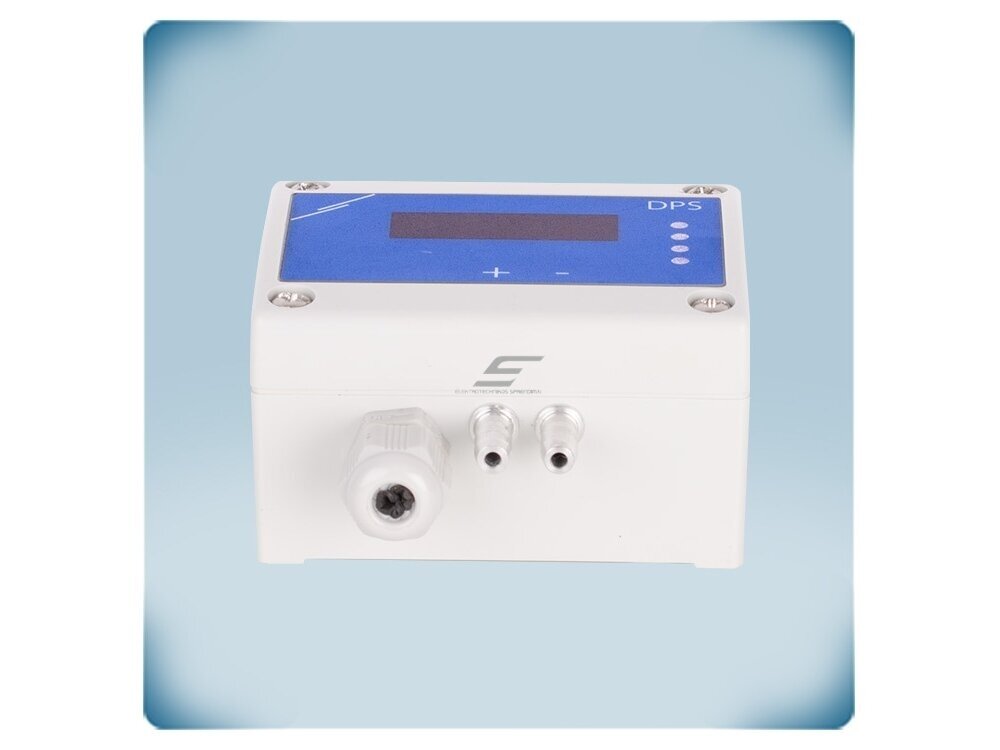

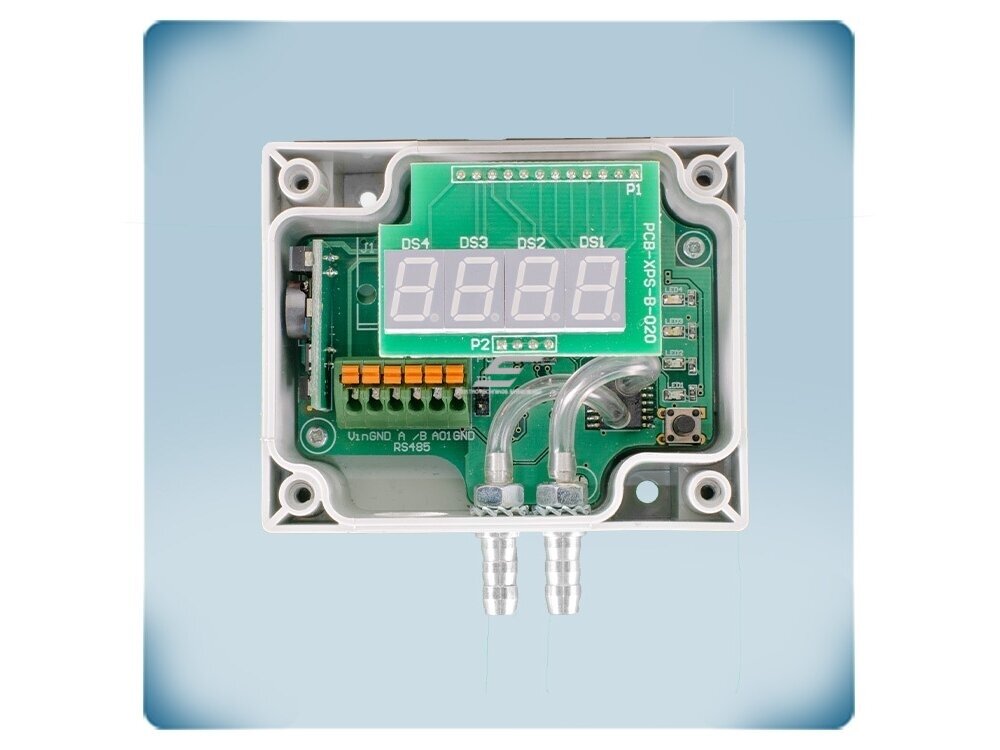

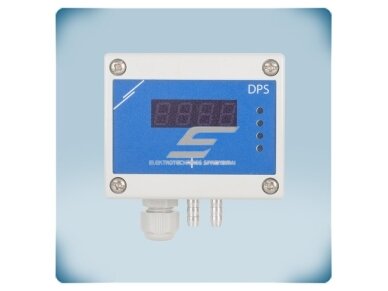

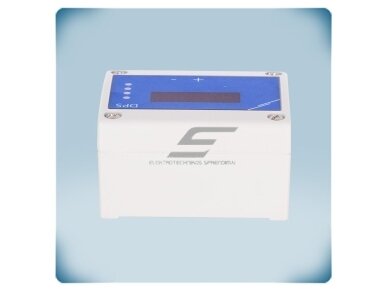

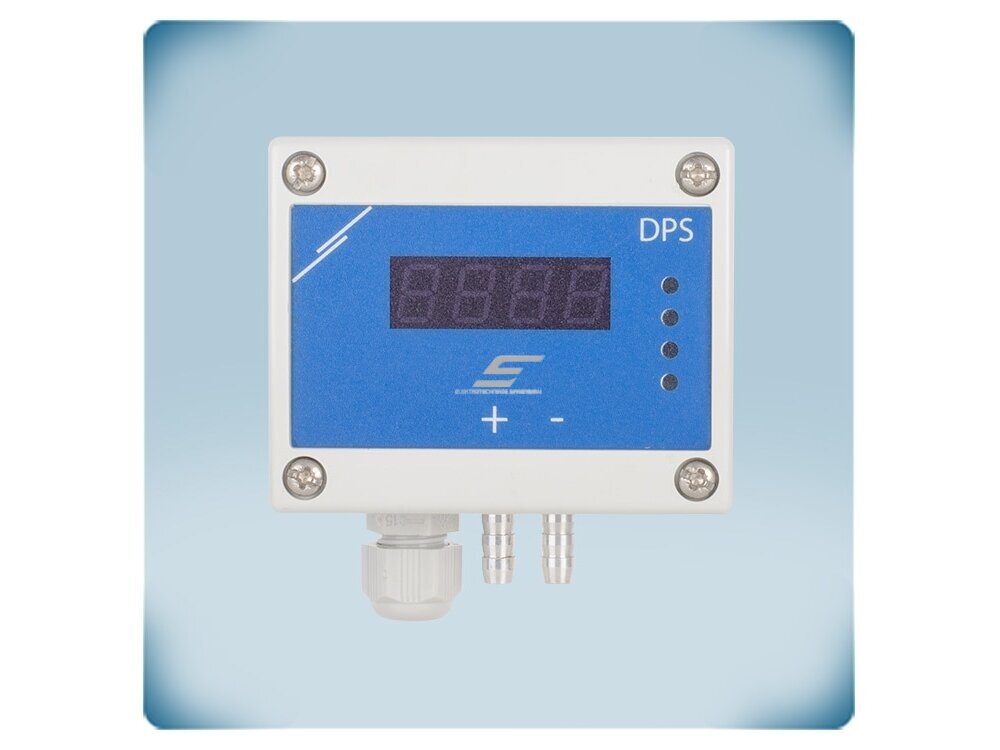

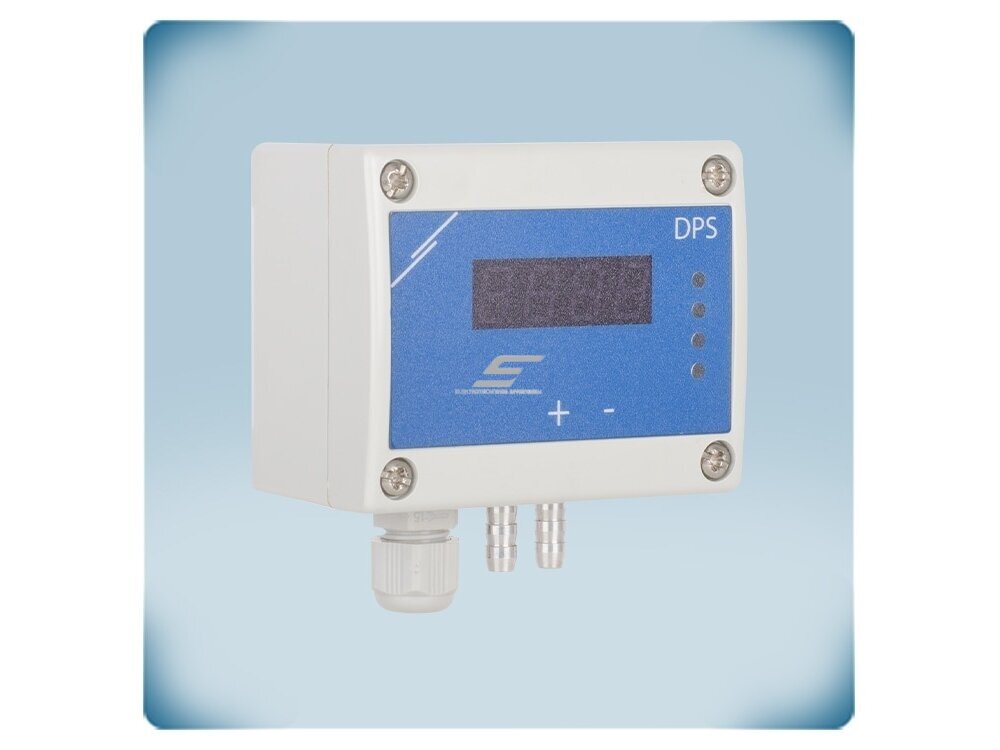

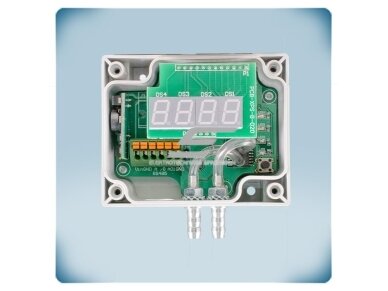

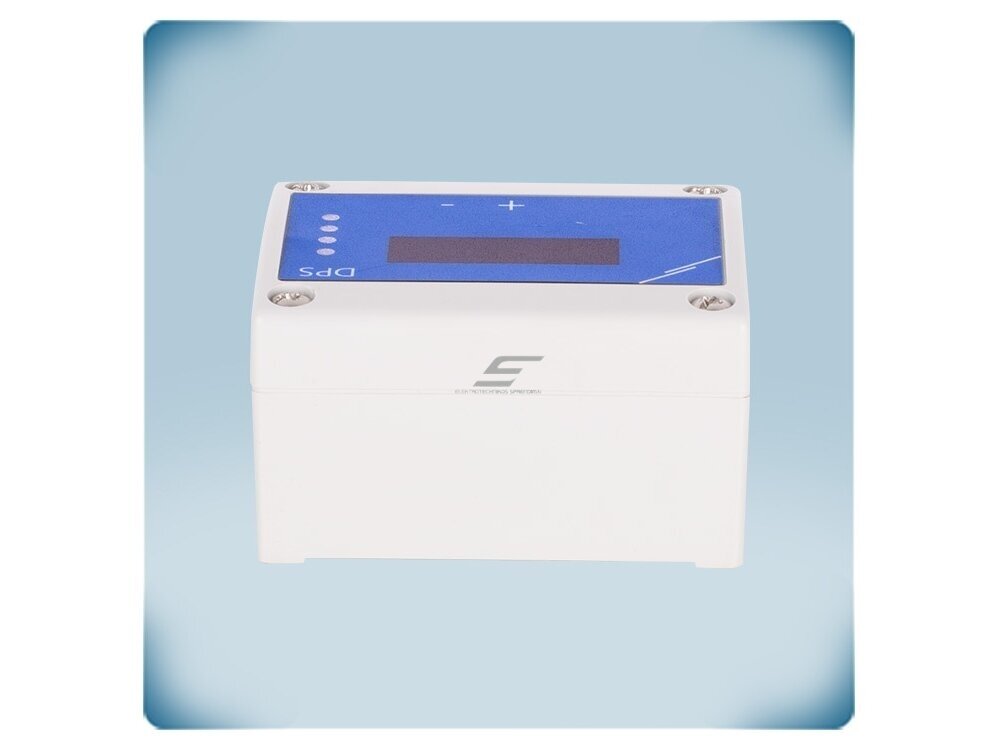

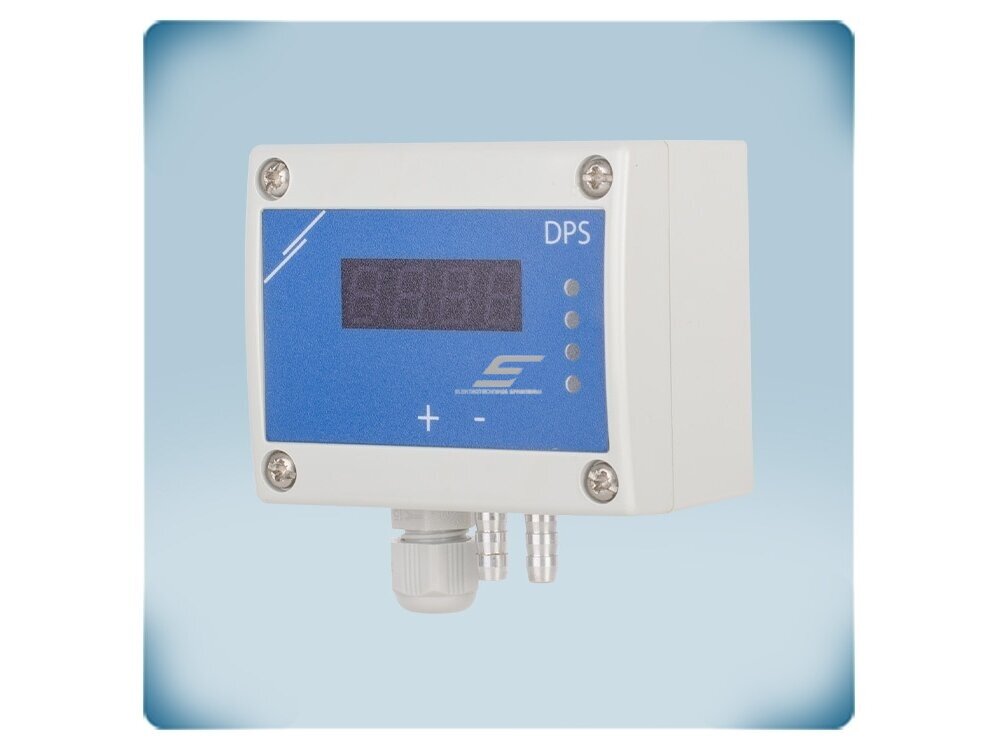

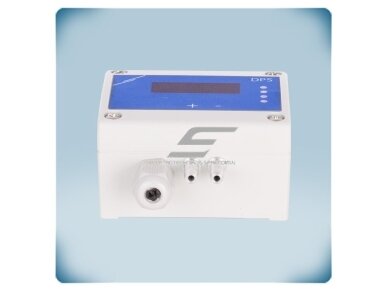

    Pastovaus slėgio PI valdiklis ventiliatoriams su ekranu | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSPG-2K0

    Kodas: DPSPG-2K0
    Pasiteirauti apie prekę
    Kaina 199.60 € su PVM
    ( 164.96 € be PVM )
    311.38 € Sutaupykite 111.78 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pastovaus slėgio PI valdiklis ventiliatoriams su ekranu | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSPG-2K0

    DPSPG-2K0 – Sentera Controls diferencinio slėgio valdiklis su integruotu PI reguliavimo algoritmu, matavimo diapazonas 0–2000 Pa. Jis pats matuoja slėgio skirtumą ir analoginiu 0-10 VDC / 0-20 mA arba PWM išėjimu tiesiogiai valdo EC ventiliatorius, dažnio keitiklius arba AC ventiliatorių greičio reguliatorius, kad būtų palaikoma nustatyta vertė. Priekyje – 4 skaitmenų 7 segmentų LED ekranas, rodantis faktinį slėgį, oro kiekį arba oro greitį.

    Pagrindinė mintis:
    Tai jutiklis ir reguliatorius viename korpuse: nereikia atskiro slėgio daviklio, PLC ar BMS logikos. Valdiklis pats keičia ventiliatoriaus greitį tol, kol slėgis, oro kiekis ar oro greitis ortakyje atitinka nuostatą – sistema prisitaiko prie sklendžių padėties ir filtrų užsiteršimo.
    Matavimo diapazonas
    0–2000 Pa
    Išėjimas
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    24 VAC / VDC, 3 laidai
    Apsaugos klasė
    IP65, LED ekranas

    Veikimo principas

    Valdiklis montuojamas ant sienos ar ortakio konstrukcijos; prie aliumininių antgalių „+“ ir „−“ žarnelėmis prijungiami matavimo taškai (PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200). Gnybtuose jungiamas maitinimas (Vin, GND), Modbus RTU linija (A, /B) ir analoginis išėjimas AO1 į ventiliatorių. G tipas jungiamas 3 laidais – analoginio išėjimo GND viduje sujungtas su maitinimo GND, todėl šio bendro GND nejunkite su kitais DC maitinamais įrenginiais (gali būti negrįžtamai sugadinta įranga), o F ir G tipų viename tinkle nemaišykite.

    Integruotas skaitmeninis didelės skiriamosios gebos jutiklis matuoja slėgio skirtumą 0–2000 Pa ribose, o valdiklis pagal per Modbus RTU pasirinktą režimą dirba pagal slėgio skirtumą (Pa), oro kiekį (m³/h – kai žinomas ventiliatoriaus K faktorius, kitu atveju Q = A × V) arba oro greitį (m/s – su Pito vamzdelio rinkiniu). PI algoritmas su anti-windup ir automatiniu derinimu (auto-tune) lygina išmatuotą vertę su nuostata ir keičia AO1 signalą 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM (1 kHz); P ir I koeficientai, reakcijos laikas (0,1–10 s), min. / maks. intervalas ir aliarmo ribos nustatomi per Modbus RTU.

    Rezultatas – ventiliatoriaus greitis keičiamas tol, kol slėgis, oro kiekis ar oro greitis atitinka nuostatą, todėl sistema prisitaiko prie sklendžių padėties ir filtrų užsiteršimo be atskiro daviklio ir PLC. Faktinė vertė rodoma 4 skaitmenų 7 segmentų LED ekrane, o keturi LED rodo, ar ji stabili intervale, už jo ribų ar aliarmo zonoje.

    Kuo naudingas DPSPG-2K0?
    Vienas kompaktiškas IP65 įrenginys pakeičia slėgio daviklį ir atskirą reguliatorių: matuoja, reguliuoja, signalizuoja LED indikatoriais, rodo vertę ekrane ir integruojasi į BMS per Modbus RTU.

    Techninės specifikacijos

    Prekės tipas Pastovaus slėgio PI valdiklis ventiliatoriams su ekranu
    Gamintojas / kodas Sentera Controls / DPSPG-2K0
    Serija DPSP-2 (0–1000 / 2000 / 4000 / 10 000 Pa)
    Matavimo diapazonas 0–2000 Pa
    Valdomi dydžiai Slėgio skirtumas (Pa), oro kiekis (m³/h), oro greitis (m/s)
    Reguliavimas PI su anti-windup, automatinis derinimas (auto-tune); integruotas K faktorius
    Maitinimas 18–34 VDC (maks. 1,71 W, Imax 95 mA) arba 15–24 VAC ±10 % (maks. 3,3 W, Imax 220 mA)
    Jungimas 3 laidų jungimas (bendras GND)
    Analoginis / moduliuojamas išėjimas AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM vidinis įtampos šaltinis 3,3 arba 12 VDC (trumpiklis JP1)
    Tikslumas ±2 % matavimo diapazono
    Reakcijos laikas 0,1–10 s (pasirenkamas)
    Min. intervalas Slėgis 50 Pa; oro kiekis 10 m³/h; oro greitis 1 m/s
    Ryšys Modbus RTU (RS485), konfigūravimas 3SModbus
    Indikacija 4 skaitmenų 7 segmentų LED ekranas; 4 LED (žalias – maitinimas / Modbus, žalias – intervale, geltonas – už intervalo, raudonas – aliarmas / jutiklio gedimas)
    Mygtukas SW1 – jutiklio nulio kalibravimas ir Modbus registrų atstatymas
    Slėgio antgaliai Aliumininiai, „+“ ir „−“
    Korpusas ASA, pilkas (RAL 9002)
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Laidų skerspjūvis 1,5 mm² (rekomenduojamas)
    Svoris 0,132 kg (neto)
    Atitiktis EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • LED ekranas – faktinė vertė matoma vietoje – derinant sistemą nereikia kompiuterio ar manometro.
    • PI reguliavimas su anti-windup – valdiklis pats palaiko nuostatą ir tiesiogiai valdo ventiliatorių – nereikia PLC ar atskiro reguliatoriaus.
    • Auto-tune – automatinis PI parametrų derinimas pagal sistemos reakciją.
    • Trys režimai – slėgio skirtumas, oro kiekis (pagal K faktorių) arba oro greitis (su Pito vamzdeliu).
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka daugumai EC variklių, dažnio keitiklių ir pavarų.
    • Reguliuojamas reakcijos laikas – 0,1–10 s – stabilus valdymas net esant pulsuojančiam srautui.
    • Intervalas ir aliarmo ribos – LED indikatoriai ir Modbus registrai iškart parodo, kada vertė išeina už leistinų ribų.
    • Modbus RTU – nuostata, PI koeficientai ir būsena valdomi bei stebimi iš BMS ar SCADA.
    • Nulio kalibravimas – mygtuku SW1 – greitas paleidimas objekte.

    Kur naudojamas?

    • Matavimo diapazonas 0–2000 Pa – daugumai vėdinimo sistemų – oro ruošimo įrenginių tiekimo ir ištraukimo ortakių slėgiui ar oro kiekiui palaikyti
    • Pastovaus slėgio palaikymas tiekimo ir ištraukimo ortakiuose
    • Pastovaus oro kiekio (CAV) / kintamo oro kiekio (VAV) sistemos su EC ventiliatoriais
    • Viršslėgis švariose patalpose ir laiptinėse (priešgaisrinė apsauga)
    • Sumažintas slėgis restoranų virtuvėse ir laboratorijose
    • Minimalaus vėdinimo oro kiekio (m³/h) užtikrinimas pastatuose
    • Vėdinimo modernizacija keičiant ventiliatorius į EC

    Naudojimas pagal poreikį

    Oro ruošimo įrenginių derintojui.
    0–2000 Pa apima daugumos tiekimo ir ištraukimo ortakių darbinį slėgį, o tikslumas siekia ±40 Pa.
    ŠVOK paleidimo-derinimo inžinieriui.
    LED ekranas rodo faktinį slėgį, oro kiekį ar oro greitį vietoje, o auto-tune padeda greitai suderinti PI parametrus.
    Serviso technikui.
    Keičiant seną valdiklį galima palikti esamą 24 VAC transformatorių, nes G tipas maitinamas 24 VAC arba VDC.

    Praktinis panaudojimas

    Jeigu derinant oro ruošimo įrenginį reikia palaikyti pastovų oro greitį Ø100–300 mm ortakyje, tada DPSPG-2K0 su Pito vamzdeliu PSET-PTS-200 dirba oro greičio režimu, o faktinis m/s rodmuo matomas LED ekrane. Valdiklį galima maitinti iš esamo 24 VAC transformatoriaus, jungiant 3 laidais.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DPSPG-2K0 pritaikomas skirtingiems objektams – keičiasi tik matavimo taškai ir tai, kas prijungiama prie išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Oro ruošimo įrenginio tiekimo ortakis PSET-PVC-200 arba PSET-QF-200 → + / −; AO1 → EC ventiliatoriaus 0-10 VDC įėjimas Ventiliatorius palaiko nustatytą statinį slėgį nepriklausomai nuo sklendžių padėties ir filtro užterštumo Nuostatą ir PI koeficientus nustatykite per Modbus RTU
    Pastovus oro kiekis (CAV) PSET-PVC-200 prie ventiliatoriaus įsiurbimo matavimo taškų; žinomas K faktorius Ventiliatorius tiekia nustatytą m³/h nepriklausomai nuo filtro užterštumo K faktorių rasite ventiliatoriaus gamintojo duomenyse
    Oro greičio palaikymas ortakyje Pito vamzdelis PSET-PTS-200 (Ø100–300 mm) arba PSET-PTL-200 (Ø150–500 mm) Valdiklis palaiko nustatytą oro greitį (m/s), o žinant skerspjūvį – oro kiekį Vamzdelį montuokite ne arčiau kaip 7,5 D už alkūnės ar ventiliatoriaus
    AC ventiliatorius ar dažnio keitiklis AO1 0-10 VDC / 0-20 mA → Sentera reguliatoriaus ar dažnio keitiklio įėjimas Tas pats valdiklis valdo ir ne EC pavaras Signalo tipą parinkite per Modbus RTU
    Objektas su BMS / SCADA Modbus RTU (RS485) → A, /B Nuostata ir aliarmai keičiami centralizuotai, būsena stebima nuotoliniu būdu Konfigūravimui – CNVT-USB-RS485 keitiklis ir 3SModbus programa
    Maitinimas 24 VAC transformatorius arba 24 VDC šaltinis → Vin, GND Stabilus valdiklio darbas Bendro GND nejunkite su kitais DC maitinamais įrenginiais

    Kaip parinkti slėgio valdiklio diapazoną

    Matavimo diapazonas Rekomenduojamas modelis
    -125…+125 Pa (abiejų krypčių) DPSPG-LP (-125…+125 Pa, 24 VAC / VDC)
    0–1000 Pa DPSPG-1K0 (0–1000 Pa, 24 VAC / VDC)
    0–2000 Pa DPSPG-2K0 (0–2000 Pa, 24 VAC / VDC) ← šis modelis
    0–4000 Pa DPSPG-4K0 (0–4000 Pa, 24 VAC / VDC)
    0–10 000 Pa DPSPG-10K (0–10 000 Pa, 24 VAC / VDC)
    Taisyklė: darbinis slėgis turi būti diapazono viduje ir, geriausia, užimti didesnę jo dalį – tikslumas ±2 % skaičiuojamas nuo viso diapazono, todėl mažam slėgiui nerinkite per didelio diapazono. Maitinimą rinkitės pagal sistemą: F tipas – 24 VDC, 4 laidai; G tipas – 24 VAC / VDC, 3 laidai (šio modelio dvynys – DPSPF-2K0).
    Kada rinktis kitą sprendimą: be ekrano – HPSPG-2K0; sklendžių pavaroms valdyti – DPSA serija; dviem nuostatoms (diena / naktis) – SPS2 serija; tik slėgiui matuoti be reguliavimo – HPS-2 / DPS-2 davikliai; paprastam įjungimui / išjungimui pagal slėgį – PSW slėgio relės.

    Pliusai

    • Jutiklis ir PI reguliatorius viename
    • LED ekranas faktinei vertei
    • Slėgio, oro kiekio ar oro greičio režimas
    • 0-10 VDC / 0-20 mA / PWM išėjimas
    • Modbus RTU – visi parametrai nuotoliniu būdu
    • IP65 korpusas, aliumininiai antgaliai
    • Reguliuojamas reakcijos laikas 0,1–10 s

    Minusai / ribojimai

    • Nuostata ir PI parametrai keičiami tik per Modbus RTU – reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos
    • Bendro GND negalima jungti su kitais DC maitinamais įrenginiais
    • Viena nuostata – dienos / nakties režimui rinkitės SPS2 seriją su dviem nuostatomis
    • Slėgio prijungimo rinkinys į komplektą neįeina – rinkitės PSET-PVC-200, PSET-QF-200 arba Pito rinkinį PSET-PTS-200 / PSET-PTL-200
    • Tik švariam orui ir neagresyvioms, nedegioms dujoms

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas specialistas, atjungus maitinimą.
    • Maitinimas – tik 18–34 VDC arba 15–24 VAC ±10 %; neviršykite nurodytų ribų.
    • G tipo valdiklio bendro GND nejunkite su kitais DC maitinamais įrenginiais – galima negrįžtamai sugadinti įrangą.
    • F ir G tipų valdiklių viename tinkle nenaudokite.
    • Naudoti tik švariam orui ir neagresyvioms, nedegioms dujoms; aplinkos temperatūra -5…+65 °C, be kondensacijos.
    • Prieš paleidimą atlikite jutiklio nulio kalibravimą (mygtukas SW1) atjungus slėgio žarneles.

    Greitas pasirinkimo gidas

    0–2000 Pa
    PI valdiklis
    LED ekranas
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Tinka, kai reikia:
    • palaikyti pastovų slėgį ar oro kiekį 0–2000 Pa diapazone, valdant ventiliatorių;
    • išvengti atskiro daviklio ir reguliatoriaus derinimo;
    • integruoti slėgio valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • darbinį slėgį – ar jis telpa į 0–2000 Pa diapazoną;
    • valdomo įrenginio įėjimo signalą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimo tipą ir jungimą: 24 VAC / VDC, 3 laidai (G tipas);
    • ar reikia slėgio prijungimo rinkinio (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Svarbus priminimas: DPSPG-2K0 reguliuoja pagal vieną nuostatą; nuostata ir parametrai nustatomi per Modbus RTU, todėl paleidimui reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos.

    DUK

    Kaip nustatyti nuostatą?
    Per Modbus RTU – su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.
    Ką rodo ekranas?
    Faktinį slėgio skirtumą, oro kiekį arba oro greitį – priklausomai nuo pasirinkto režimo.
    Ar galima valdyti pagal oro kiekį m³/h?
    Taip, jei žinomas ventiliatoriaus K faktorius; kitu atveju oro kiekis skaičiuojamas iš oro greičio ir ortakio skerspjūvio (Q = A × V) naudojant Pito vamzdelio rinkinį.
    Kuo skiriasi F ir G tipai?
    F – 24 VDC, atskiri maitinimo ir išėjimo GND, jungiama 4 laidais; G – 24 VAC arba VDC, bendras GND, jungiama 3 laidais.
    Ar slėgio žarnelės yra komplekte?
    Ne, rinkitės PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinį PSET-PTS-200 / PSET-PTL-200.
    Koks tikslumas?
    ±2 % matavimo diapazono – DPSPG-2K0 modeliui tai ±40 Pa.

    Pastovaus slėgio PI valdiklis ventiliatoriams su ekranu | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSPG-2K0

    Sentera DPSPG-2K0 – diferencinio slėgio PI valdiklis 0–2000 Pa su LED ekranu, tiesiogiai valdantis EC ventiliatorius, dažnio keitiklius arba AC ventiliatorių greičio reguliatorius 0-10 VDC / 0-20 mA / PWM signalu, su Modbus RTU, 24 VAC / VDC maitinimu ir IP65 korpusu.
