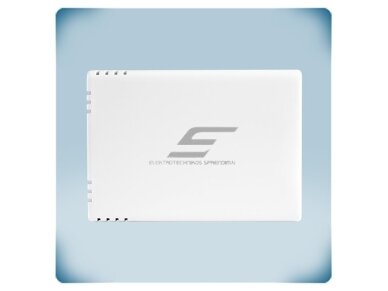

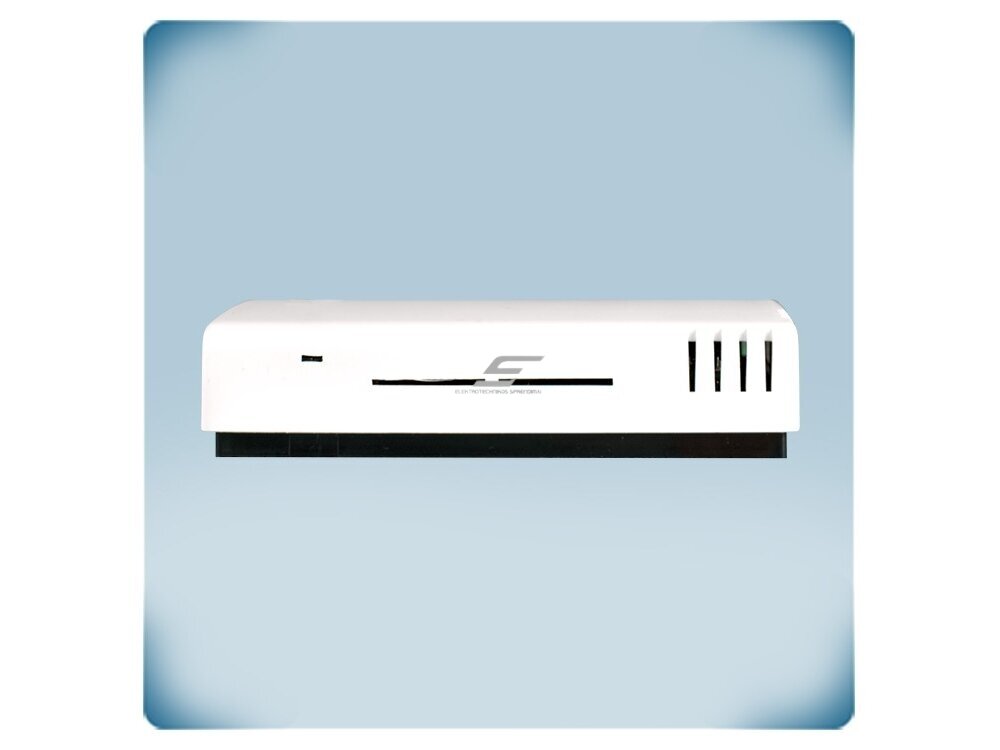

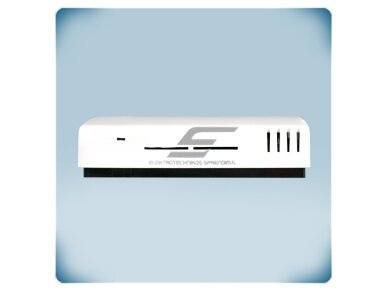

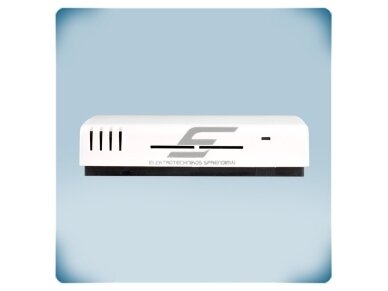

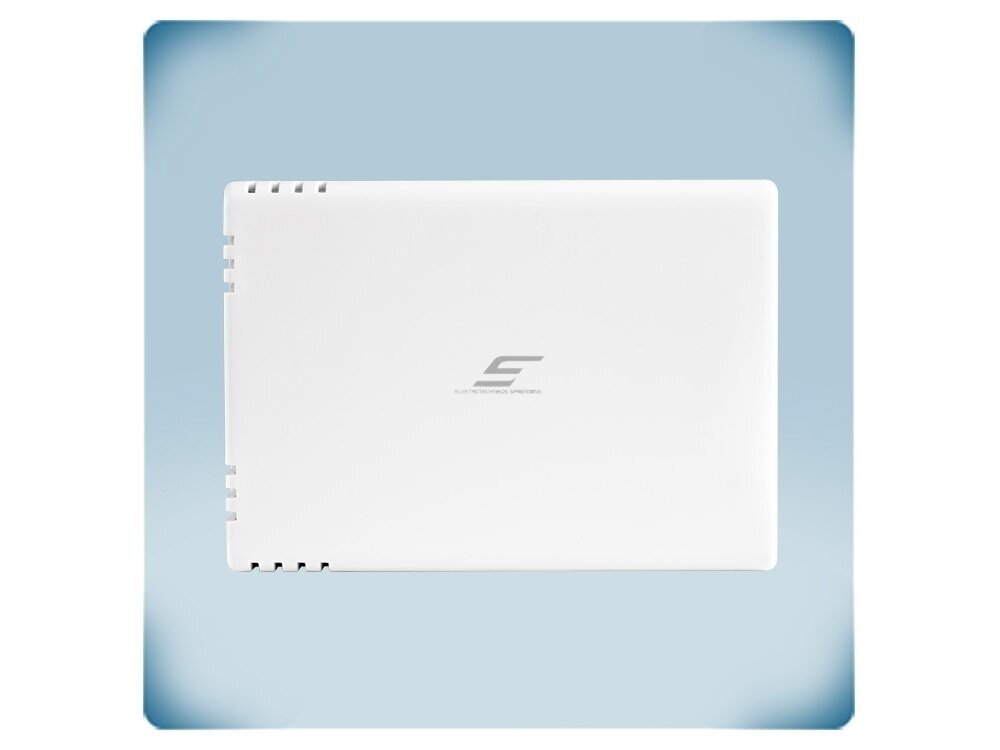

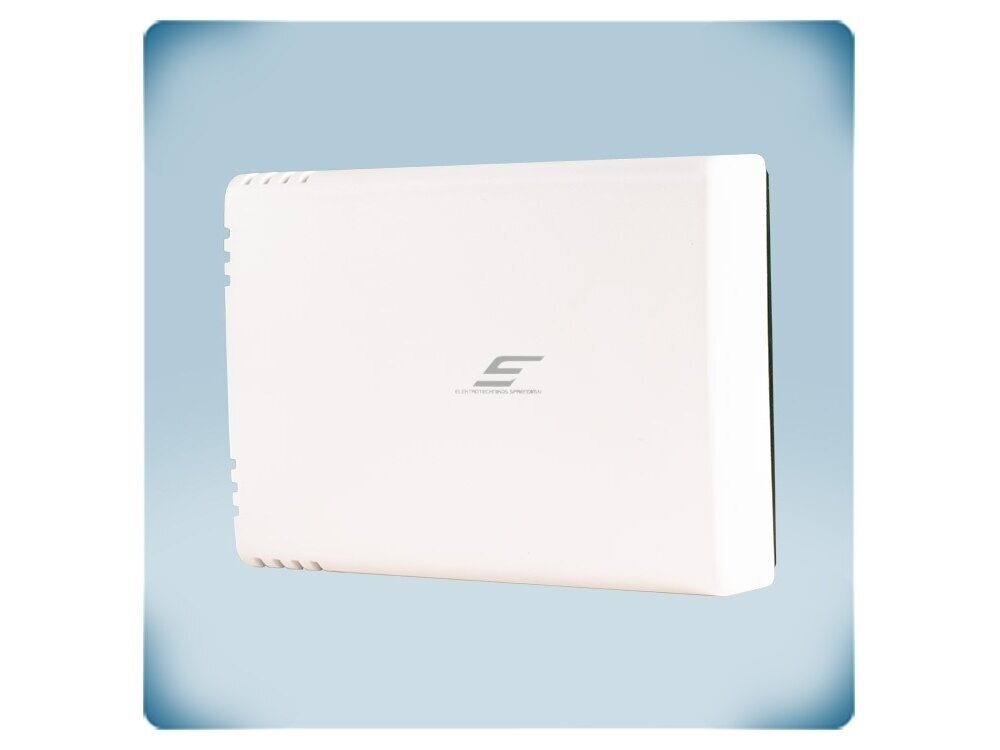

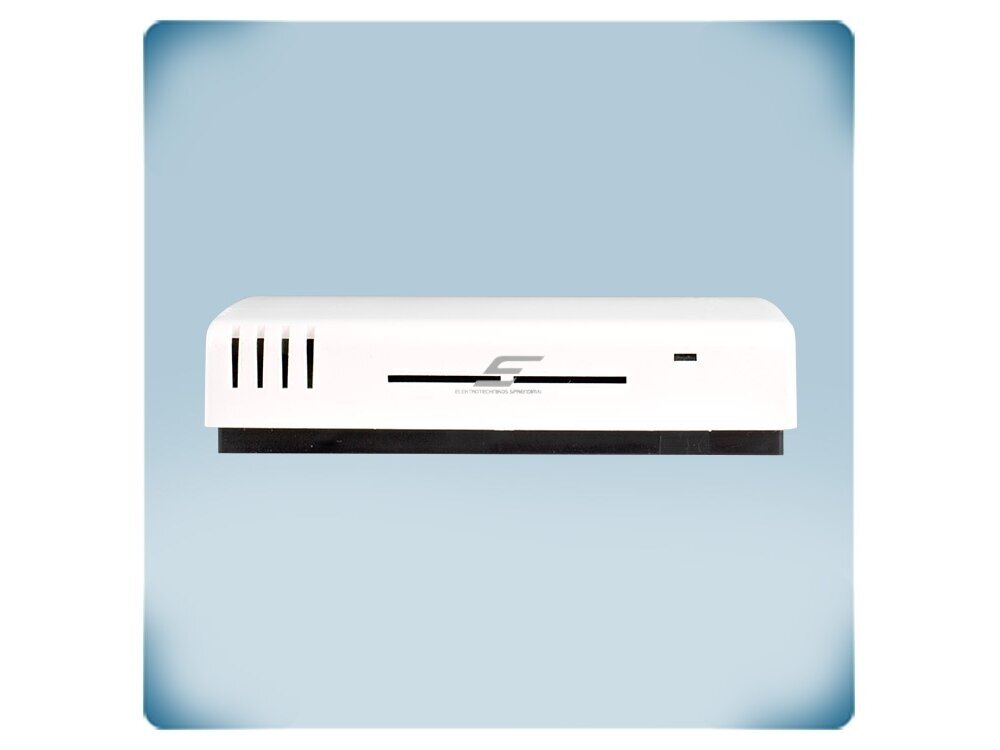

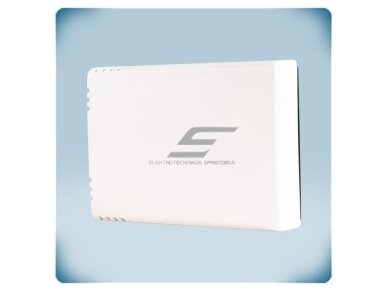

Name: Pasyvus kambario temperatūros jutiklis | PT500 | IP30 | Sentera Controls | ROTSN-P500
Brand: Sentera Controls
SKU: ROTSN-P500
Price: 17.44 EUR
Availability: InStock

Prekės aprašymas

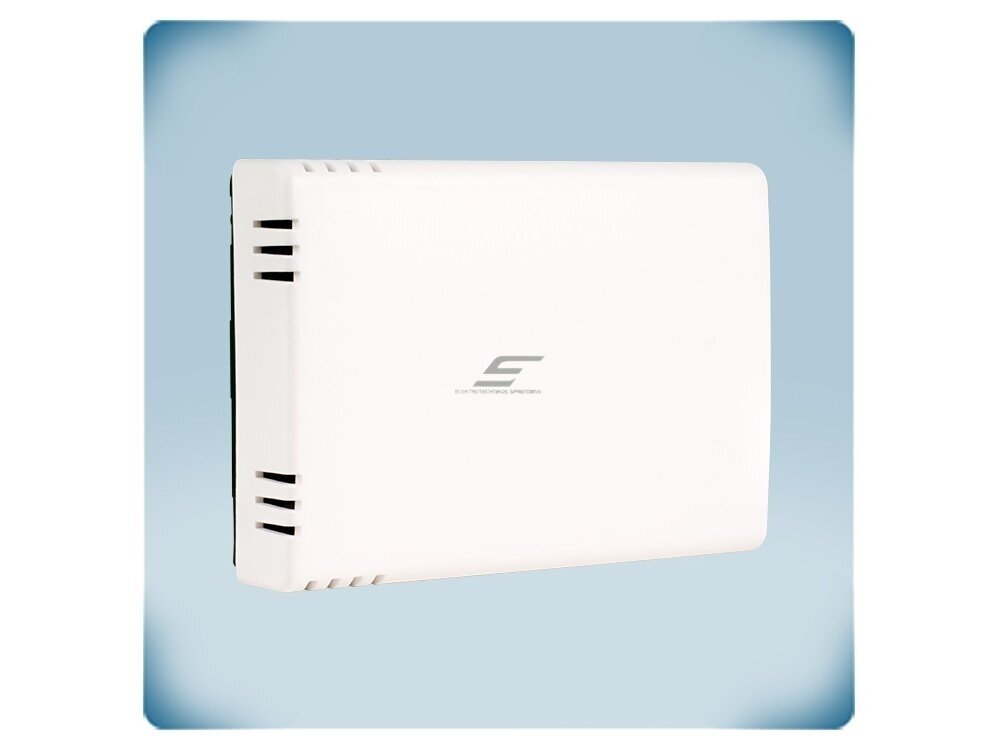

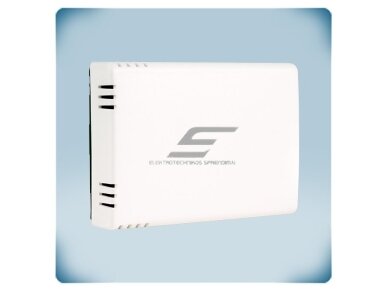

Pasyvus kambario temperatūros jutiklis | PT500 | IP30 | Sentera Controls | ROTSN-P500

ROTSN-P500 – Sentera Controls pasyvus kambario temperatūros jutiklis su platinos PT500 elementu. Tai varžinis jutiklis be maitinimo ir elektronikos: jo varža (500 Ω prie 0 °C) tiesiškai didėja kylant temperatūrai, o ją nuskaito valdiklis, BMS ar reguliatorius su PT500 įėjimu.

Pagrindinė mintis:
Paprasčiausias ir patikimiausias būdas perduoti patalpos temperatūrą automatikai: plokščias sieninis korpusas su uždengtais gnybtais, jokio maitinimo, jokios konfigūracijos – tik du laidai ir ekranas į valdiklio PT500 įėjimą.

Jutiklio elementas
PT500 (500 Ω prie 0 °C)

Tikslumo klasė
F0.3 (IEC 60751)

Darbo temperatūra
-20…+60 °C

Apsaugos klasė
IP30, sieninis

Veikimo principas

ROTSN-P500 montuojamas ant patalpos sienos dviem Ø6 mm varžtais (atstumas tarp kiaurymių 104,5 mm). Jutiklis jungiamas prie gnybtų T1 ir T2, o ekranuoto kabelio (iki 1,5 mm²) ekranas – prie SH gnybto ir įžeminamas tik valdiklio gale, kad ilgesnėse linijose būtų mažiau elektromagnetinių trikdžių.

Jutiklio elementas prilituotas prie spausdintinės plokštelės plastikiniame korpuse ir matuoja aplinkinio oro temperatūrą. Platinos PT500 elemento varža (500 Ω prie 0 °C) kylant temperatūrai didėja pagal DIN / IEC 60751 charakteristiką; valdiklis leidžia per jutiklį 0,1–0,40 mA matavimo srovę ir iš įtampos kritimo apskaičiuoja temperatūrą.

Rezultatas – valdiklis ar BMS gauna patalpos temperatūrą F0.3 klasės tikslumu (±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C) be maitinimo ir nustatymų. Jutiklis neturi 0-10 VDC ar Modbus išėjimo, todėl tinka tik valdikliui su PT500 įėjimu; Modbus sistemoms rinkitės DTS-M daviklį su DTS-MB-BK-ASM sieniniu laikikliu.

Kuo naudingas ROTSN-P500?
Nereikia maitinimo, nustatymų ar programavimo – PT500 jutiklis su F0.3 tikslumo klase ir ilgalaikiu stabilumu (< ±0,04 %) tarnauja ilgai ir lengvai pakeičiamas.

Techninės specifikacijos

Prekės tipas	Pasyvus kambario temperatūros jutiklis (platinos varžinis, RTD)
Gamintojas / kodas	Sentera Controls / ROTSN-P500
Serija	ROTSN-P (PT100 / PT500 / PT1000)
Jutiklio elementas	PT500, nominali varža 500 Ω prie 0 °C
Temperatūros koeficientas	Teigiamas (varža didėja kylant temperatūrai)
Tikslumo klasė	F0.3 (DIN / IEC 60751); ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C
Matavimo srovė (DC)	0,1–0,40 mA
Savaiminis įkaitimas	≤ 0,8 K/mW
Reakcijos laikas vandenyje (t0,5 / t0,9)	≤ 0,2 s / ≤ 0,3 s
Reakcijos laikas ore (t0,5 / t0,9)	≤ 1,5 s / ≤ 8,0 s
Ilgalaikis stabilumas	Mažiau nei ±0,04 %
Izoliacijos varža	Daugiau nei 10 MΩ
Gnybtai	T1, T2 – jutiklis; SH – kabelio ekranas
Kabelio skerspjūvis	Iki 1,5 mm²
Tvirtinimas	2 kiaurymės Ø6 mm, atstumas tarp jų 104,5 mm
Apsaugos klasė	IP30 (EN 60529)
Darbo aplinka	-20…+60 °C, < 95 % rH be kondensacijos
Matmenys (pakuotė, 1 vnt.)	110 × 76 × 28 mm
Svoris	0,054 kg (neto)
Atitiktis	LVD 2006/95/EB, DIN / IEC 60751, WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Platinos PT500 elementas – tiesinė ir standartizuota (IEC 60751) charakteristika – nereikia kalibruoti.
Tikslumo klasė F0.3 – ±0,30 °C prie 0 °C, ±0,60 °C prie 60 °C – pakanka patalpų klimato reguliavimui.
Ilgalaikis stabilumas < ±0,04 % – rodmenys nedreifuoja ir po kelerių metų.
Reakcija ore t0,9 ≤ 8,0 s – valdiklis greitai pajunta patalpos temperatūros pokytį.
Savaiminis įkaitimas ≤ 0,8 K/mW – esant 0,1–0,40 mA matavimo srovei jutiklis praktiškai neiškraipo rodmenų.
Žemo profilio korpusas – neužkrauna interjero, gnybtai uždengti.
Ekrano gnybtas SH – paprasta prijungti ekranuotą kabelį ir sumažinti trikdžius.
Be maitinimo – nereikia atskiros 24 V linijos iki jutiklio.

Kur naudojamas?

Biurų ir posėdžių salių temperatūros matavimas
Mokyklų klasės ir auditorijos
Patalpų šildymo ir vėsinimo reguliavimas per BMS
Vėdinimo įrenginių valdikliai su PT500 įėjimu
Gyvenamųjų pastatų šildymo valdikliai
Viešbučių numeriai ir kitos sausos patalpos
Esamų PT500 patalpos jutiklių keitimas modernizuojant

Naudojimas pagal poreikį

Šildymo valdiklių montuotojui.
PT500 patalpos jutiklis jungiamas prie valdiklio PT500 įėjimo be jokio papildomo maitinimo.

ŠVOK paleidimo-derinimo inžinieriui.
Standartinė PT500 charakteristika ir F0.3 klasė – rodmenis lengva patikrinti etaloniniu termometru.

Pastato administratoriui.
Nebrangus, plokščias ir lengvai keičiamas patalpos jutiklis, kuriam nereikia priežiūros.

Praktinis panaudojimas

Jeigu šildymo valdiklis turi PT500 įėjimą ir reguliuoja radiatorių kontūrą pagal patalpos temperatūrą, tada ROTSN-P500 sumontuojamas ant sienos dviem Ø6 mm varžtais ir valdiklis jį maitina tik 0,1–0,40 mA matavimo srove.

Pritaikymo gidas: kaip naudojamas praktikoje

ROTSN-P500 naudojamas visur, kur valdiklis turi PT500 įėjimą – keičiasi tik vieta ir tai, ką valdo valdiklis:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras, posėdžių salė	ROTSN-P500 → BMS valdiklio PT500 įėjimas	Šildymas / vėsinimas reguliuojamas pagal tikrąją patalpos temperatūrą	Montuokite ~1,5 m aukštyje, toliau nuo radiatorių ir saulės
Mokyklos klasė	ROTSN-P500 → vėdinimo įrenginio valdiklis	Tiekiamo oro temperatūra koreguojama pagal patalpos temperatūrą	Kabelį veskite atskirai nuo 230 V linijų
Gyvenamasis pastatas	ROTSN-P500 → šildymo valdiklis su PT500 įėjimu	Patalpos temperatūra palaikoma be perkaitinimo	Ekraną (SH) įžeminkite tik valdiklio pusėje
Senos sistemos modernizacija	Esamas PT500 jutiklis keičiamas į ROTSN-P500	Ta pati charakteristika – valdiklio nustatymų keisti nereikia	Patikrinkite, ar valdiklio įėjimas tikrai PT500

Kaip parinkti jutiklio elementą

Valdiklio įėjimo tipas	Rekomenduojamas modelis
PT100 (100 Ω prie 0 °C)	ROTSN-P100 (PT100, kambario)
PT500 (500 Ω prie 0 °C)	ROTSN-P500 (PT500, kambario) ← šis modelis
PT1000 (1000 Ω prie 0 °C)	ROTSN-P1K0 (PT1000, kambario)

Taisyklė: jutiklio elementas turi sutapti su valdiklio įėjimo tipu (PT100, PT500 ar PT1000) – kitaip rodmenys bus neteisingi. Ilgoms linijoms PT1000 mažiau jautrus laidų varžai nei PT100. Visada naudokite ekranuotą kabelį.

Kada rinktis kitą sprendimą: kanalui – TUTSN serija (PT500 / PT1000, 150 arba 250 mm); su kabeliu ar panardinimui gilzėje – FLTSN serija (PT100 / PT500 / PT1000 / NTC); kai reikia Modbus RTU – DTS-M (kanalinis) arba DTP-M (pridedamas prie vamzdžio).

Pliusai

Be maitinimo ir nustatymų
Standartinis PT500 elementas pagal IEC 60751
Tikslumo klasė F0.3
Ilgalaikis stabilumas < ±0,04 %
Žemo profilio korpusas, uždengti gnybtai
Ekrano gnybtas SH

Minusai / ribojimai

Nėra 0-10 VDC ar Modbus išėjimo – reikia valdiklio su PT500 įėjimu; Modbus sistemai rinkitės DTS-M su DTS-MB-BK-ASM laikikliu
Nėra ekrano, mygtukų ar nustatymo rankenėlės
IP30 – tik sausoms patalpoms be kondensato
Darbo diapazonas tik -20…+60 °C

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas montuotojas.
Naudokite ekranuotą kabelį, ekraną įžeminkite tik valdiklio pusėje.
Nemontuokite šalia šilumos šaltinių, tiesioginių saulės spindulių ir skersvėjų – rodmenys bus iškreipti.
IP30 – nenaudokite drėgnose patalpose ir ten, kur susidaro kondensatas.

Greitas pasirinkimo gidas

PT500

Pasyvus

F0.3

IP30

Sieninis

Tinka, kai reikia:

matuoti patalpos temperatūrą valdikliui ar BMS su PT500 įėjimu;
pakeisti seną to paties tipo pasyvų jutiklį;
sumontuoti paprastą jutiklį be atskiro maitinimo.

Patikrinkite prieš naudojimą:

valdiklio įėjimo tipą (PT500);
kabelio ilgį ir ar jis ekranuotas;
montavimo vietą – ar nėra šilumos šaltinių ir kondensato.

Svarbus priminimas: ROTSN-P500 neturi aktyvaus išėjimo – jis veikia tik kartu su valdikliu, turinčiu PT500 įėjimą.

DUK

Ar jutikliui reikia maitinimo?
Ne, tai pasyvus varžinis jutiklis, o matavimo srovę tiekia valdiklis.

Ar galima jungti prie 0-10 VDC įėjimo?
Ne, reikia valdiklio su PT500 įėjimu arba Modbus daviklio DTS-M.

Koks jutiklio tikslumas?
Tikslumo klasė F0.3 užtikrina ±0,30 °C prie 0 °C ir ±0,60 °C prie 60 °C.

Kokį kabelį naudoti?
Naudokite ekranuotą kabelį iki 1,5 mm², o ekraną junkite prie SH ir įžeminkite valdiklio gale.

Ar jutiklis tinka drėgnai patalpai?
Ne, apsaugos klasė IP30, todėl jis skirtas tik sausoms patalpoms be kondensacijos.

Kokiame aukštyje montuoti?
Montuokite apie 1,5 m aukštyje, toliau nuo radiatorių, saulės spindulių ir skersvėjų.
