  • Nauja prekė   -8.22€Pasyvus kanalinis temperatūros jutiklis | PT500 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-250

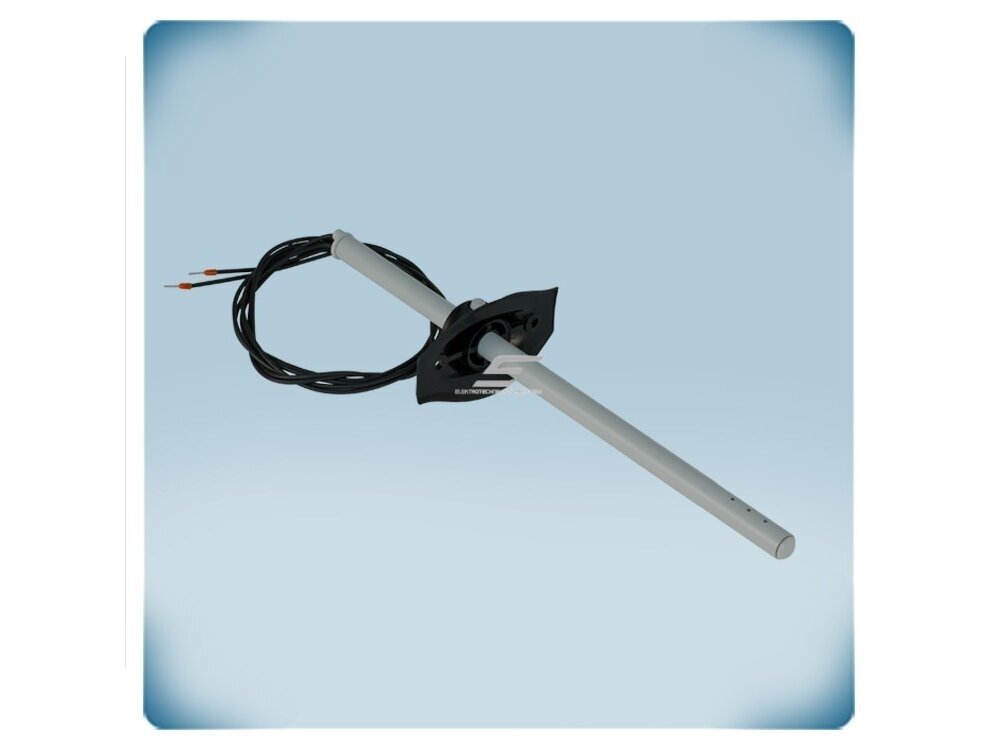

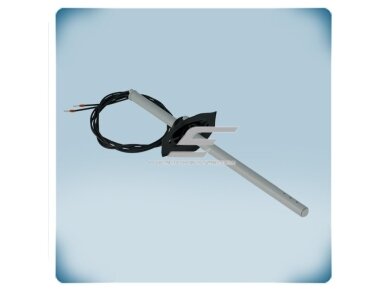

    Pasyvus kanalinis temperatūros jutiklis | PT500 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-250

    Kodas: TUTSN-P500-250
    Pasiteirauti apie prekę
    Kaina 14.65 € su PVM
    ( 12.11 € be PVM )
    22.87 € Sutaupykite 8.22 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pasyvus kanalinis temperatūros jutiklis | PT500 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-250

    TUTSN-P500-250 – Sentera Controls pasyvus kanalinis temperatūros jutiklis su platinos PT500 elementu 250 mm ilgio plastikiniame vamzdelyje. Skirtas ortakiams, kurių skersmuo didesnis nei 300 mm, matavimo diapazonas -50…+80 °C.

    Pagrindinė mintis:
    Kai vėdinimo automatikai reikia žinoti tiekiamo ar ištraukiamo oro temperatūrą, o valdiklis turi PT500 įėjimą, šis jutiklis – paprasčiausias sprendimas: įkišamas į ortakį, prijungiami du laidai, ir viskas.
    Jutiklio elementas
    PT500 (500 Ω prie 0 °C)
    Vamzdelio ilgis
    250 mm (ortakiams virš 300 mm)
    Matavimo diapazonas
    -50…+80 °C
    Apsaugos klasė
    IP30

    Veikimo principas

    250 mm plastikinis jutiklio vamzdelis įstatomas per angą į ortakį taip, kad elementas būtų oro srauto viduryje – šis ilgis parinktas ortakiams, kurių skersmuo didesnis nei 300 mm. Montuojama esant aukštesnei nei -5 °C temperatūrai, o 1 m 0,5 mm² laidai prailginami iki valdiklio.

    Platinos PT500 elemento varža (500 Ω prie 0 °C) tiesiškai didėja kylant temperatūrai pagal IEC 60751 / DIN EN 60751; valdiklis tiekia 0,1–0,3 mA matavimo srovę ir iš varžos apskaičiuoja temperatūrą.

    Rezultatas – oro temperatūra ortakyje -50…+80 °C ribose F0.3 klasės tikslumu: paklaida ±(0,30 + 0,005·|T|) °C, t. y. ±0,40 °C prie 20 °C. Jutiklis pasyvus, be 0-10 VDC ar Modbus išėjimo, skirtas tik sausai, nekorozinei aplinkai; jei valdiklis neturi PT500 įėjimo, rinkitės Modbus kanalinį daviklį DTS-M.

    Kuo naudingas TUTSN-P500-250?
    Platus diapazonas -50…+80 °C apima ir lauko oro, ir tiekiamo šildyto oro temperatūras, o standartinis PT500 elementas tinka daugumai vėdinimo įrenginių valdiklių.

    Techninės specifikacijos

    Prekės tipas Pasyvus kanalinis temperatūros jutiklis (platinos varžinis, RTD)
    Gamintojas / kodas Sentera Controls / TUTSN-P500-250
    Serija TUTSN (PT500 / PT1000; 150 / 250 mm)
    Jutiklio elementas PT500, nominali varža 500 Ω prie 0 °C
    Matavimo diapazonas -50…+80 °C
    Tikslumo klasė F0.3, paklaida ±(0,30 + 0,005·|T|) °C
    Matavimo srovė (DC) 0,1–0,3 mA
    Savaiminis įkaitimas ≤ 0,5 K/mW (esant 1 m/s oro srautui)
    Vamzdelis Plastikinis, 250 mm
    Ortakio skersmuo Didesnis nei 300 mm
    Laidai 1,0 m, 0,5 mm²; tempimo jėga < 5 N
    Apsaugos klasė IP30 (EN 60529)
    Darbo aplinka -50…+80 °C, < 95 % rH be kondensacijos
    Montavimo temperatūra Aukštesnė nei -5 °C
    Svoris 0,37 kg (neto, 1 vnt.)
    Atitiktis IEC 60751 / DIN EN 60751, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Platinos PT500 elementas – standartizuota charakteristika, kalibruoti nereikia.
    • Platus diapazonas -50…+80 °C – tinka lauko, tiekiamo ir ištraukiamo oro kanalams.
    • 250 mm vamzdelis – elementas patenka į oro srauto vidurį ortakiuose, kurių skersmuo virš 300 mm.
    • Tikslumo klasė F0.3 – ±0,40 °C prie 20 °C – pakanka tiekiamo oro temperatūros reguliavimui.
    • Savaiminis įkaitimas ≤ 0,5 K/mW – esant 1 m/s oro srautui matavimo srovė rodmenų praktiškai neiškraipo.
    • 1 m laidai – galima prailginti iki valdiklio.
    • Be maitinimo – nereikia atskiros maitinimo linijos.

    Kur naudojamas?

    • Komercinių pastatų magistraliniai ortakiai virš Ø300 mm
    • Tiekiamo oro temperatūra už šildytuvo ar aušintuvo
    • Ištraukiamo oro kanalai
    • Lauko (šviežio) oro kanalai iki -50 °C
    • Rekuperatorių automatika
    • BMS kanalinė temperatūros stebėsena
    • Esamų PT500 kanalinių jutiklių keitimas

    Naudojimas pagal poreikį

    Komercinių pastatų vėdinimo montuotojui.
    250 mm vamzdelis pasiekia oro srauto vidurį ortakiuose, kurių skersmuo didesnis nei 300 mm.
    ŠVOK paleidimo-derinimo inžinieriui.
    Elementas srauto viduryje rodo tikrąją tiekiamo oro temperatūrą, todėl šildytuvo reguliavimas derinamas tiksliau.
    Pastato administratoriui.
    Pasyvus PT500 jutiklis be elektronikos – nėra ką konfigūruoti ar prižiūrėti.

    Praktinis panaudojimas

    Jeigu biurų pastato vėdinimo įrenginio tiekiamo oro ortakis yra Ø400 mm, tada TUTSN-P500-250 su 250 mm vamzdeliu pasiekia srauto vidurį ir perduoda temperatūrą į valdiklio PT500 įėjimą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    TUTSN-P500-250 tinka visur, kur valdiklis turi PT500 įėjimą, o ortakio skersmuo didesnis nei 300 mm:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginys su elektriniu šildytuvu TUTSN-P500-250 tiekiamo oro kanale → valdiklio PT500 įėjimas Šildytuvo galia reguliuojama pagal tiekiamo oro temperatūrą Montuokite už šildytuvo, kur oras jau susimaišęs
    Rekuperatorius TUTSN-P500-250 lauko oro kanale Valdiklis žino lauko temperatūrą – apsauga nuo užšalimo, režimų perjungimas Montavimo metu temperatūra turi būti > -5 °C
    Ištraukiamo oro kanalas TUTSN-P500-250 → BMS Ištraukiamo oro temperatūra naudojama kaip patalpos temperatūros rodiklis Tik sausai, nekorozinei aplinkai
    Vandens šildytuvo apsauga TUTSN-P500-250 už vandeninio kaloriferio Valdiklis stebi oro temperatūrą už kaloriferio Ilgesnei linijai naudokite ekranuotą kabelį

    Kaip parinkti jutiklio elementą ir ilgį

    Valdiklio įėjimas / ortakio skersmuo Rekomenduojamas modelis
    PT500, ortakis < 300 mm TUTSN-P500-150 (PT500, 150 mm)
    PT500, ortakis > 300 mm TUTSN-P500-250 (PT500, 250 mm) ← šis modelis
    PT1000, ortakis < 300 mm TUTSN-P1K0-150 (PT1000, 150 mm)
    PT1000, ortakis > 300 mm TUTSN-P1K0-250 (PT1000, 250 mm)
    Taisyklė: elementas (PT500 ar PT1000) turi sutapti su valdiklio įėjimu; vamzdelio ilgis – 150 mm ortakiams iki 300 mm, 250 mm – didesniems nei 300 mm.
    Kada rinktis kitą sprendimą: patalpai – ROTSN serija (sieninis, PT100 / PT500 / PT1000); su kabeliu ar panardinimui – FLTSN serija; su Modbus RTU išėjimu – DTS-M-080 / DTS-M-160.

    Pliusai

    • Platus diapazonas -50…+80 °C
    • 250 mm vamzdelis ortakiams virš 300 mm
    • Standartinis platinos PT500 elementas
    • Tikslumo klasė F0.3
    • Be maitinimo ir nustatymų
    • Paprastas montavimas per angą ortakyje

    Minusai / ribojimai

    • Nėra 0-10 VDC ar Modbus išėjimo – reikia valdiklio su PT500 įėjimu; Modbus sistemai rinkitės DTS-M-080 / DTS-M-160
    • IP30 – tik sausai, nekorozinei aplinkai
    • Montavimo temperatūra turi būti aukštesnė nei -5 °C
    • Laidų tempimo jėga < 5 N – netempkite už laidų

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas.
    • Naudokite tik sausoje, nekorozinėje aplinkoje.
    • Montuokite, kai aplinkos temperatūra aukštesnė nei -5 °C.
    • Netempkite jutiklio už laidų (tempimo jėga < 5 N).
    • Prailginimui naudokite ekranuotą kabelį, toliau nuo 230 V linijų.

    Greitas pasirinkimo gidas

    PT500
    250 mm
    -50…+80 °C
    Kanalinis
    IP30
    Tinka, kai reikia:
    • matuoti oro temperatūrą ortakyje, kurio skersmuo didesnis nei 300 mm;
    • prijungti prie valdiklio ar BMS su PT500 įėjimu;
    • pakeisti seną kanalinį pasyvų jutiklį.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (PT500 ar PT1000);
    • ortakio skersmenį – 150 ar 250 mm vamzdelis;
    • ar aplinka sausa ir nekorozinė.
    Svarbus priminimas: TUTSN-P500-250 – pasyvus jutiklis; jis neveiks su valdikliu, kuris priima tik 0-10 VDC ar Modbus signalą.

    DUK

    Kokio ilgio vamzdelį rinktis?
    150 mm vamzdelis skirtas ortakiams iki 300 mm, o 250 mm – didesniems nei 300 mm.
    Koks matavimo diapazonas?
    Jutiklis matuoja -50…+80 °C diapazone.
    Ar galima prailginti laidus?
    Taip, standartinius 1 m laidus prailginkite ekranuotu kabeliu.
    Ar reikia maitinimo?
    Ne, matavimo srovę tiekia valdiklis.
    Ar tinka drėgnam ištraukimui, tarkime, baseino?
    Ne, jutiklis skirtas tik sausai, nekorozinei aplinkai (IP30).
    Ar galima montuoti žiemą lauke?
    Montuoti galima tik esant aukštesnei nei -5 °C temperatūrai, o vėliau jutiklis veikia iki -50 °C.

    Pasyvus kanalinis temperatūros jutiklis | PT500 | 250mm | -50-80°C | IP30 | Sentera Controls | TUTSN-P500-250

    Sentera TUTSN-P500-250 – pasyvus kanalinis PT500 temperatūros jutiklis su 250 mm vamzdeliu, diapazonu -50…+80 °C ir F0.3 tikslumo klase vėdinimo įrenginių valdikliams.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
