  • Nauja prekė   -9.39€Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

    Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

    Kodas: FLTSN-P100-100
    Pasiteirauti apie prekę
    Kaina 16.76 € su PVM
    ( 13.85 € be PVM )
    26.15 € Sutaupykite 9.39 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

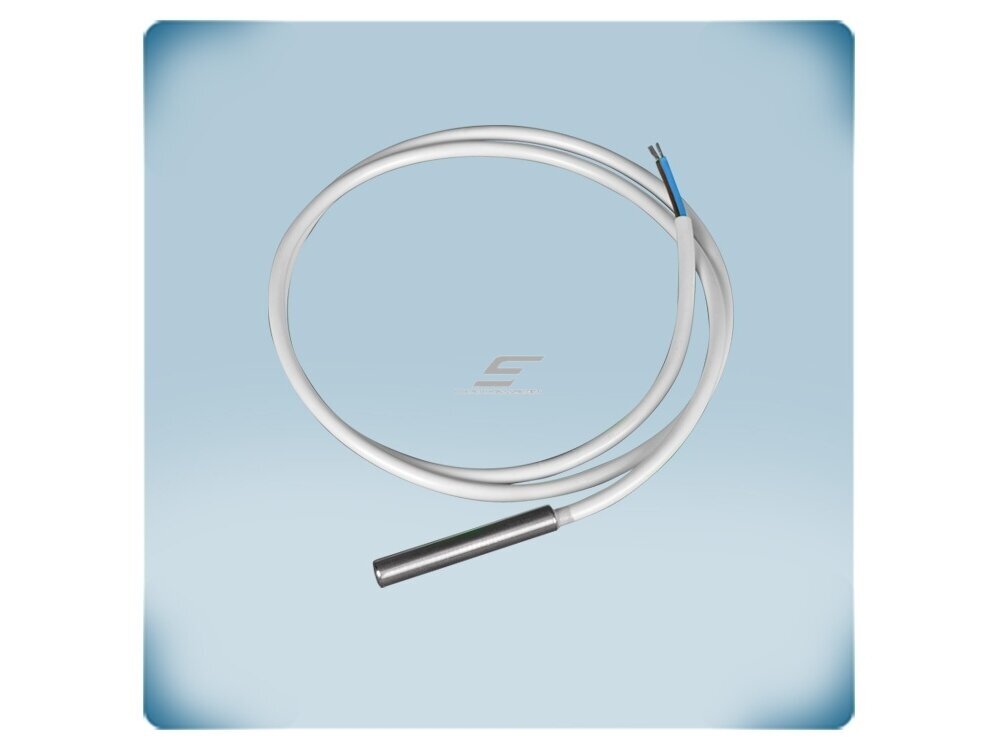

    FLTSN-P100-100 – Sentera Controls pasyvus platinos PT100 temperatūros jutiklis: derva izoliuotas elementas Ø8 mm nerūdijančio plieno vamzdelyje su 1 m laidais. Skirtas temperatūrai matuoti ŠVOK sistemose – gilzėse, kanaluose, ant vamzdžių.

    Pagrindinė mintis:
    Nerūdijančio plieno zondas su 1 m laidais – klasikinis ŠVOK sprendimas valdikliui su PT100 įėjimu: įdedamas į gilzę ar tvirtinamas kanale, be maitinimo ir nustatymų.
    Jutiklio elementas
    PT100 (100 Ω prie 0 °C)
    Laidų ilgis
    1 m
    Darbo temperatūra
    -20…+60 °C
    Zondas
    Nerūdijantis plienas, Ø8 mm

    Veikimo principas

    Platinos PT100 elementas izoliuotas derva ir įdėtas į Ø8 mm, 53 mm ilgio nerūdijančio plieno vamzdelį su 1 m 0,5 mm² laidais. Zondas įstatomas į gilzę, kanalą ar tvirtinamas prie paviršiaus, o laidai jungiami į valdiklio PT100 įėjimą (prailginimui – ekranuotas kabelis).

    Varža didėja kylant temperatūrai (teigiamas koeficientas): 100 Ω prie 0 °C. Valdiklis tiekia 0,1–1,0 mA matavimo srovę ir iš varžos apskaičiuoja temperatūrą.

    Rezultatas – temperatūra -20…+60 °C ribose F0,3 klasės tikslumu (±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C), ilgalaikis stabilumas < ±0,04 %, izoliacijos varža > 10 MΩ. Zondas neturi aktyvaus išėjimo, o karšto vandens kontūrams virš +60 °C reikia kito sprendimo.

    Kuo naudingas FLTSN-P100-100?
    Nerūdijančio plieno zondas su standartiniu PT100 elementu – patikimas, kompaktiškas ir tinka tiek gilzei, tiek oro kanalui.

    Techninės specifikacijos

    Prekės tipas Pasyvus temperatūros jutiklis su laidais (platinos varžinis, RTD)
    Gamintojas / kodas Sentera Controls / FLTSN-P100-100
    Serija FLTSN-P (PT100 / PT500 / PT1000, nerūdijančio plieno zondas, 1 / 4 m)
    Jutiklio elementas PT100, R0 = 100 Ω prie 0 °C
    Matavimo diapazonas -20…+60 °C
    Tikslumo klasė F0,3: ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C; R0 tolerancija ±0,30 %
    Matavimo srovė (DC) 0,1–1,0 mA
    Savaiminis įkaitimas ≤ 0,8 K/mW
    Ilgalaikis stabilumas < ±0,04 %
    Izoliacijos varža > 10 MΩ
    Zondas Nerūdijantis plienas, Ø8 mm, 53 mm; derva izoliuotas elementas
    Laidai 1 m, 0,5 mm²; prailginimui – ekranuotas kabelis
    Darbo aplinka -20…+60 °C, < 95 % rH be kondensacijos
    Svoris 0,04 kg (neto, 1 vnt.)
    Atitiktis LVD 2006/95/EB, EMC 2004/108/EB (EN 61326), WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Platinos PT100 elementas – standartizuota charakteristika, kalibruoti nereikia.
    • Nerūdijančio plieno zondas Ø8 mm – tvirtas, tinka gilzei ir drėgnesnei aplinkai.
    • Derva izoliuotas elementas – ilgalaikis stabilumas < ±0,04 %.
    • Tikslumo klasė F0,3 – ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C.
    • Izoliacijos varža > 10 MΩ – patikimas matavimas be nuotėkio į korpusą.
    • Savaiminis įkaitimas ≤ 0,8 K/mW – matavimo srovė rodmenų praktiškai neiškraipo.
    • 1 m laidai – galima prailginti ekranuotu kabeliu.

    Kur naudojamas?

    • Šildymo ir vėsinimo vamzdynai iki +60 °C (su gilze)
    • Karšto vandens talpos ir šilumos punktai iki +60 °C
    • Vėdinimo įrenginių vandeninių kaloriferių kontūrai
    • Grindinio šildymo kontūrai
    • Valdymo spintos ir techninės patalpos
    • BMS temperatūros stebėsena
    • Esamų PT100 zondų keitimas gilzėse

    Naudojimas pagal poreikį

    Šilumos punktų serviso inžinieriui.
    PT100 nerūdijančio plieno zondas pakeičia seną to paties tipo jutiklį gilzėje be valdiklio perprogramavimo.
    Pramoninių valdiklių integratoriui.
    PT100 pagal IEC 60751 jungiamas prie standartinio RTD įėjimo be keitiklio.
    Projektuotojui.
    Ø8 mm zondas tinka standartinėms gilzėms, o F0,3 klasė pakanka ŠVOK reguliavimui.

    Praktinis panaudojimas

    Jeigu šilumos punkte esamas PT100 jutiklis gilzėje sugedo, tada FLTSN-P100-100 (Ø8 mm, 53 mm) įstatomas į tą pačią gilzę ir valdiklis toliau matuoja temperatūrą be jokių nustatymų keitimo.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FLTSN-P100-100 – universalus zondas su kabeliu; jį galima įdėti į gilzę, pritvirtinti kanale ar patalpoje:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šilumos punktas, talpa FLTSN-P100-100 gilzėje → valdiklio PT100 įėjimas Valdiklis reguliuoja pagal vandens temperatūrą Gilzėje naudokite šilumai laidžią pastą
    Vėdinimo įrenginio kamera FLTSN-P100-100 oro sraute → valdiklis Tiekiamo ar lauko oro temperatūros matavimas Laidą tvirtinkite, kad nebūtų tempiamas
    Šildymo kontūras FLTSN-P100-100 prie vamzdžio paviršiaus → valdiklis Grįžtamo vandens temperatūros kontrolė Apšiltinkite jutiklio vietą, kad rodmenys nebūtų sumažinti
    BMS modernizacija Esamas PT100 zondas keičiamas į FLTSN-P100-100 Ta pati charakteristika – nustatymų keisti nereikia Patikrinkite valdiklio įėjimo tipą

    Kaip parinkti jutiklio elementą ir kabelio ilgį

    Jutiklio elementas / zondas / kabelis Rekomenduojamas modelis
    PT100, nerūd. plieno zondas, 1 m FLTSN-P100-100 (PT100, 1 m) ← šis modelis
    PT500, nerūd. plieno zondas, 1 m FLTSN-P500-100 (PT500, 1 m)
    PT500, nerūd. plieno zondas, 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, nerūd. plieno zondas, 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, nerūd. plieno zondas, 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, ABS zondas, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, ABS zondas, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, ABS zondas, IP65, 8 m FLTSN-P500P800 (PT500, 8 m)
    PT500, ABS zondas, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, ABS zondas, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m)
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m)
    Taisyklė: jutiklio elementas (PT100 / PT500 / PT1000 / NTC) turi sutapti su valdiklio įėjimu, o NTC atveju – ir su jo varžos charakteristika. Kabelio ilgį rinkitės toks, kad nereikėtų jungčių; prailginimui – tik ekranuotas kabelis.
    Kada rinktis kitą sprendimą: patalpai – ROTSN serija (sieninis korpusas); kanalui – TUTSN serija (150 / 250 mm); kai valdiklis priima tik Modbus RTU – DTS-M (kanalinis) arba DTP-M (pridedamas prie vamzdžio).

    Pliusai

    • Be maitinimo ir nustatymų
    • Standartinė PT100 charakteristika
    • Tvirtas nerūdijančio plieno zondas
    • Tinka gilzei, kanalui ar paviršiui
    • Ilgalaikis stabilumas < ±0,04 %
    • Tikslumo klasė F0,3

    Minusai / ribojimai

    • Nėra 0-10 VDC ar Modbus išėjimo – reikia valdiklio su PT100 įėjimu; Modbus vamzdžiui rinkitės DTP-M
    • Darbo diapazonas -20…+60 °C – netinka karštesnėms terpėms
    • Gilzė į komplektą neįeina
    • IP klasė techniniame lape nenurodyta – lauke patikimiau naudoti IP65 FLTSN-PxxxP seriją

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas.
    • Prailginimui naudokite tik ekranuotą kabelį, veskite atskirai nuo 230 V linijų.
    • Neviršykite darbo temperatūros -20…+60 °C ir < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    PT100
    1 m
    Nerūd. plienas
    Pasyvus
    -20…+60 °C
    Tinka, kai reikia:
    • matuoti temperatūrą valdikliui su PT100 įėjimu;
    • įrengti jutiklį gilzėje, kanale ar ant paviršiaus;
    • pakeisti seną to paties tipo zondą.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (PT100);
    • reikalingą kabelio ilgį;
    • terpės temperatūrą – ar ji neviršija +60 °C.
    Svarbus priminimas: FLTSN-P100-100 – pasyvus jutiklis; jis veikia tik su valdikliu, turinčiu PT100 įėjimą.

    DUK

    Ar reikia maitinimo?
    Ne, tai pasyvus varžinis jutiklis, o matavimo srovę tiekia valdiklis.
    Kokio dydžio zondas?
    Zondas yra Ø8 mm skersmens ir 53 mm ilgio iš nerūdijančio plieno.
    Ar galima prailginti laidus?
    Taip, standartinius 1 m laidus prailginkite ekranuotu kabeliu.
    Koks darbo temperatūros diapazonas?
    Jutiklis veikia -20…+60 °C ribose.
    Ar gilzė įeina į komplektą?
    Ne, gilzę reikia įsigyti atskirai pagal Ø8 mm zondą.
    Kuo skiriasi nuo FLTSN-P500P100?
    FLTSN-P serija turi nerūdijančio plieno zondą, o FLTSN-PxxxP – ABS zondą su IP65 ir ekranuotu kabeliu iki 16 m.

    Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

    Sentera FLTSN-P100-100 – pasyvus PT100 temperatūros jutiklis Ø8 mm nerūdijančio plieno zondu su 1 m laidais, F0,3 tikslumo klase ŠVOK valdikliams ir BMS.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
