  • Nauja prekė   -9.39€Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

    Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

    Kodas: FLTSN-P500-100
    Pasiteirauti apie prekę
    Kaina 16.76 € su PVM
    ( 13.85 € be PVM )
    26.15 € Sutaupykite 9.39 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

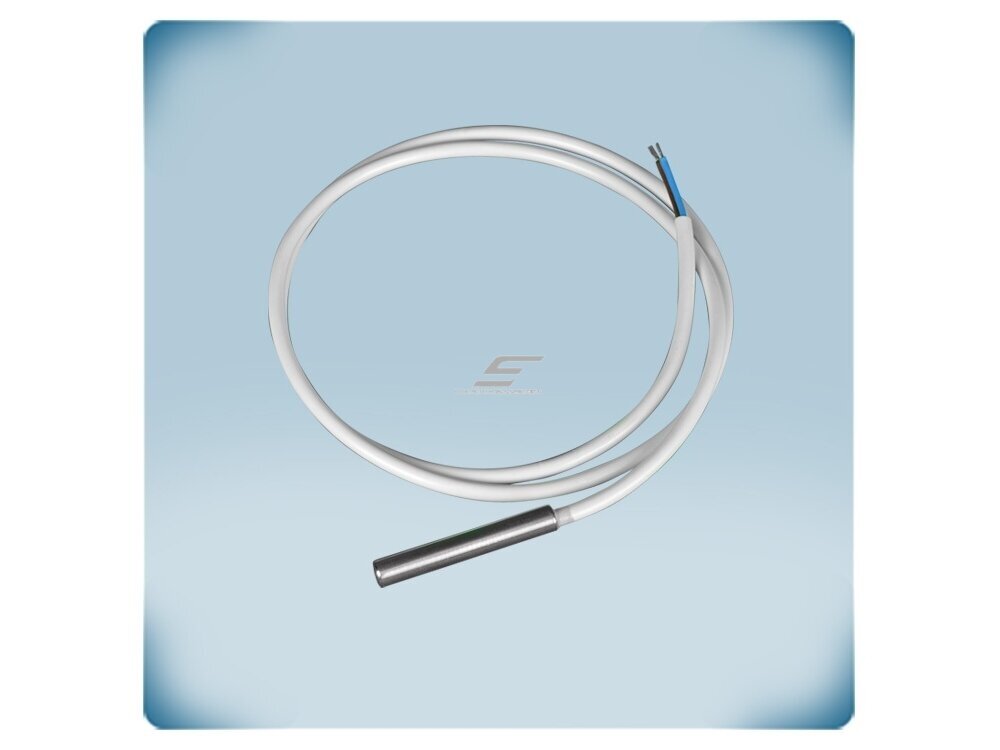

    FLTSN-P500-100 – Sentera Controls pasyvus platinos PT500 temperatūros jutiklis: derva izoliuotas elementas Ø8 mm nerūdijančio plieno vamzdelyje su 1 m laidais. Skirtas temperatūrai matuoti ŠVOK sistemose – gilzėse, kanaluose, ant vamzdžių.

    Pagrindinė mintis:
    Nerūdijančio plieno zondas su 1 m laidais – klasikinis ŠVOK sprendimas valdikliui su PT500 įėjimu: įdedamas į gilzę ar tvirtinamas kanale, be maitinimo ir nustatymų.
    Jutiklio elementas
    PT500 (500 Ω prie 0 °C)
    Laidų ilgis
    1 m
    Darbo temperatūra
    -20…+60 °C
    Zondas
    Nerūdijantis plienas, Ø8 mm

    Veikimo principas

    Platinos PT500 elementas izoliuotas derva ir įdėtas į Ø8 mm, 53 mm ilgio nerūdijančio plieno vamzdelį su 1 m 0,5 mm² laidais. Zondas įstatomas į gilzę, kanalą ar tvirtinamas prie paviršiaus, o laidai jungiami į valdiklio PT500 įėjimą (prailginimui – ekranuotas kabelis).

    Varža didėja kylant temperatūrai (teigiamas koeficientas): 500 Ω prie 0 °C. Valdiklis tiekia 0,1–0,40 mA matavimo srovę ir iš varžos apskaičiuoja temperatūrą.

    Rezultatas – temperatūra -20…+60 °C ribose F0,3 klasės tikslumu (±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C), ilgalaikis stabilumas < ±0,04 %, izoliacijos varža > 10 MΩ. Zondas neturi aktyvaus išėjimo, o karšto vandens kontūrams virš +60 °C reikia kito sprendimo.

    Kuo naudingas FLTSN-P500-100?
    Nerūdijančio plieno zondas su standartiniu PT500 elementu – patikimas, kompaktiškas ir tinka tiek gilzei, tiek oro kanalui.

    Techninės specifikacijos

    Prekės tipas Pasyvus temperatūros jutiklis su laidais (platinos varžinis, RTD)
    Gamintojas / kodas Sentera Controls / FLTSN-P500-100
    Serija FLTSN-P (PT100 / PT500 / PT1000, nerūdijančio plieno zondas, 1 / 4 m)
    Jutiklio elementas PT500, R0 = 500 Ω prie 0 °C
    Matavimo diapazonas -20…+60 °C
    Tikslumo klasė F0,3: ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C; R0 tolerancija ±0,30 %
    Matavimo srovė (DC) 0,1–0,40 mA
    Savaiminis įkaitimas ≤ 0,8 K/mW
    Ilgalaikis stabilumas < ±0,04 %
    Izoliacijos varža > 10 MΩ
    Zondas Nerūdijantis plienas, Ø8 mm, 53 mm; derva izoliuotas elementas
    Laidai 1 m, 0,5 mm²; prailginimui – ekranuotas kabelis
    Darbo aplinka -20…+60 °C, < 95 % rH be kondensacijos
    Svoris 0,04 kg (neto, 1 vnt.)
    Atitiktis LVD 2006/95/EB, EMC 2004/108/EB (EN 61326), WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Platinos PT500 elementas – standartizuota charakteristika, kalibruoti nereikia.
    • Nerūdijančio plieno zondas Ø8 mm – tvirtas, tinka gilzei ir drėgnesnei aplinkai.
    • Derva izoliuotas elementas – ilgalaikis stabilumas < ±0,04 %.
    • Tikslumo klasė F0,3 – ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C.
    • Izoliacijos varža > 10 MΩ – patikimas matavimas be nuotėkio į korpusą.
    • Savaiminis įkaitimas ≤ 0,8 K/mW – matavimo srovė rodmenų praktiškai neiškraipo.
    • 1 m laidai – galima prailginti ekranuotu kabeliu.

    Kur naudojamas?

    • Šildymo ir vėsinimo vamzdynai iki +60 °C (su gilze)
    • Karšto vandens talpos ir šilumos punktai iki +60 °C
    • Vėdinimo įrenginių vandeninių kaloriferių kontūrai
    • Grindinio šildymo kontūrai
    • Valdymo spintos ir techninės patalpos
    • BMS temperatūros stebėsena
    • Esamų PT500 zondų keitimas gilzėse

    Naudojimas pagal poreikį

    Šildymo valdiklių montuotojui.
    PT500 zondas Ø8 mm gilzėje matuoja tiekiamo ar grįžtamo vandens temperatūrą iki +60 °C.
    Vėdinimo įrenginių gamintojui.
    Tvirtas nerūdijančio plieno zondas vandeninio kaloriferio kontūrui įrenginio viduje.
    Pastato administratoriui.
    Pasyvus jutiklis be elektronikos – keičiamas per kelias minutes.

    Praktinis panaudojimas

    Jeigu vėdinimo įrenginio vandeninio kaloriferio grįžtamo vandens temperatūrą reikia matuoti valdikliui su PT500 įėjimu, tada FLTSN-P500-100 įstatomas į gilzę ir veikia -20…+60 °C ribose F0,3 klasės tikslumu.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FLTSN-P500-100 – universalus zondas su kabeliu; jį galima įdėti į gilzę, pritvirtinti kanale ar patalpoje:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šilumos punktas, talpa FLTSN-P500-100 gilzėje → valdiklio PT500 įėjimas Valdiklis reguliuoja pagal vandens temperatūrą Gilzėje naudokite šilumai laidžią pastą
    Vėdinimo įrenginio kamera FLTSN-P500-100 oro sraute → valdiklis Tiekiamo ar lauko oro temperatūros matavimas Laidą tvirtinkite, kad nebūtų tempiamas
    Šildymo kontūras FLTSN-P500-100 prie vamzdžio paviršiaus → valdiklis Grįžtamo vandens temperatūros kontrolė Apšiltinkite jutiklio vietą, kad rodmenys nebūtų sumažinti
    BMS modernizacija Esamas PT500 zondas keičiamas į FLTSN-P500-100 Ta pati charakteristika – nustatymų keisti nereikia Patikrinkite valdiklio įėjimo tipą

    Kaip parinkti jutiklio elementą ir kabelio ilgį

    Jutiklio elementas / zondas / kabelis Rekomenduojamas modelis
    PT100, nerūd. plieno zondas, 1 m FLTSN-P100-100 (PT100, 1 m)
    PT500, nerūd. plieno zondas, 1 m FLTSN-P500-100 (PT500, 1 m) ← šis modelis
    PT500, nerūd. plieno zondas, 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, nerūd. plieno zondas, 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, nerūd. plieno zondas, 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, ABS zondas, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, ABS zondas, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, ABS zondas, IP65, 8 m FLTSN-P500P800 (PT500, 8 m)
    PT500, ABS zondas, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, ABS zondas, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m)
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m)
    Taisyklė: jutiklio elementas (PT100 / PT500 / PT1000 / NTC) turi sutapti su valdiklio įėjimu, o NTC atveju – ir su jo varžos charakteristika. Kabelio ilgį rinkitės toks, kad nereikėtų jungčių; prailginimui – tik ekranuotas kabelis.
    Kada rinktis kitą sprendimą: patalpai – ROTSN serija (sieninis korpusas); kanalui – TUTSN serija (150 / 250 mm); kai valdiklis priima tik Modbus RTU – DTS-M (kanalinis) arba DTP-M (pridedamas prie vamzdžio).

    Pliusai

    • Be maitinimo ir nustatymų
    • Standartinė PT500 charakteristika
    • Tvirtas nerūdijančio plieno zondas
    • Tinka gilzei, kanalui ar paviršiui
    • Ilgalaikis stabilumas < ±0,04 %
    • Tikslumo klasė F0,3

    Minusai / ribojimai

    • Nėra 0-10 VDC ar Modbus išėjimo – reikia valdiklio su PT500 įėjimu; Modbus vamzdžiui rinkitės DTP-M
    • Darbo diapazonas -20…+60 °C – netinka karštesnėms terpėms
    • Gilzė į komplektą neįeina
    • IP klasė techniniame lape nenurodyta – lauke patikimiau naudoti IP65 FLTSN-PxxxP seriją

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas.
    • Prailginimui naudokite tik ekranuotą kabelį, veskite atskirai nuo 230 V linijų.
    • Neviršykite darbo temperatūros -20…+60 °C ir < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    PT500
    1 m
    Nerūd. plienas
    Pasyvus
    -20…+60 °C
    Tinka, kai reikia:
    • matuoti temperatūrą valdikliui su PT500 įėjimu;
    • įrengti jutiklį gilzėje, kanale ar ant paviršiaus;
    • pakeisti seną to paties tipo zondą.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (PT500);
    • reikalingą kabelio ilgį;
    • terpės temperatūrą – ar ji neviršija +60 °C.
    Svarbus priminimas: FLTSN-P500-100 – pasyvus jutiklis; jis veikia tik su valdikliu, turinčiu PT500 įėjimą.

    DUK

    Ar reikia maitinimo?
    Ne, tai pasyvus varžinis jutiklis, o matavimo srovę tiekia valdiklis.
    Kokio dydžio zondas?
    Zondas yra Ø8 mm skersmens ir 53 mm ilgio iš nerūdijančio plieno.
    Ar galima prailginti laidus?
    Taip, standartinius 1 m laidus prailginkite ekranuotu kabeliu.
    Koks darbo temperatūros diapazonas?
    Jutiklis veikia -20…+60 °C ribose.
    Ar gilzė įeina į komplektą?
    Ne, gilzę reikia įsigyti atskirai pagal Ø8 mm zondą.
    Kuo skiriasi nuo FLTSN-P500P100?
    FLTSN-P serija turi nerūdijančio plieno zondą, o FLTSN-PxxxP – ABS zondą su IP65 ir ekranuotu kabeliu iki 16 m.

    Pasyvus temperatūros jutiklis nerūdijančio plieno zondu | PT500 | 1m | -20-60°C | Sentera Controls | FLTSN-P500-100

    Sentera FLTSN-P500-100 – pasyvus PT500 temperatūros jutiklis Ø8 mm nerūdijančio plieno zondu su 1 m laidais, F0,3 tikslumo klase ŠVOK valdikliams ir BMS.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
