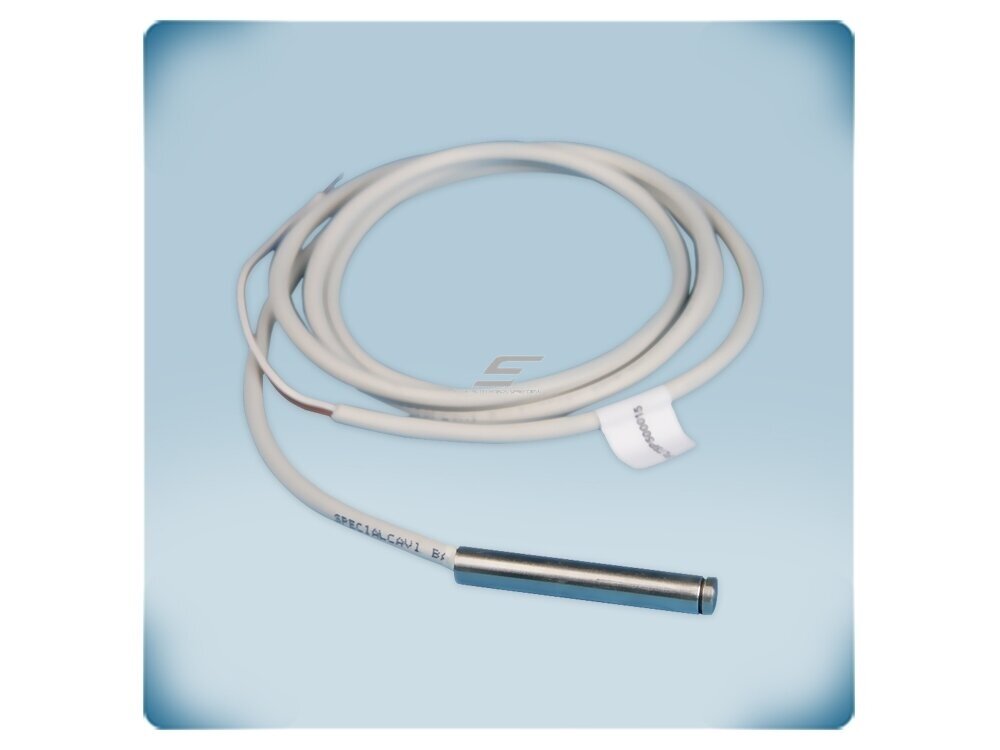

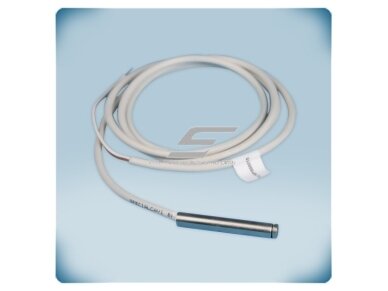

  • Nauja prekė   -4.89€Pasyvus temperatūros jutiklis | NTC10kΩ | 1m | -20-60°C | nerūdijančio plieno zondas | Sentera Controls | FLTSN-N1K4A1-100

    Pasyvus temperatūros jutiklis | NTC10kΩ | 1m | -20-60°C | nerūdijančio plieno zondas | Sentera Controls | FLTSN-N1K4A1-100

    Kodas: FLTSN-N1K4A1-100
    Pasiteirauti apie prekę
    Kaina 8.72 € su PVM
    ( 7.21 € be PVM )
    13.61 € Sutaupykite 4.89 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pasyvus temperatūros jutiklis | NTC10kΩ | 1m | -20-60°C | nerūdijančio plieno zondas | Sentera Controls | FLTSN-N1K4A1-100

    FLTSN-N1K4A1-100 – Sentera Controls pasyvus NTC termistorinis temperatūros jutiklis: derva izoliuotas elementas nerūdijančio plieno vamzdelyje su 1 m laidais. Nominali varža 10 kΩ prie 25 °C, skirtas temperatūrai matuoti ir palaikyti ŠVOK sistemose.

    Pagrindinė mintis:
    NTC jutiklis didelį jautrumą suteikia ten, kur valdiklis turi būtent NTC 10 kΩ įėjimą – ypač keičiant esamus to paties tipo jutiklius.
    Jutiklio elementas
    NTC 10 kΩ (prie 25 °C)
    Tolerancija
    ±0,05 °C (32…+70 °C)
    Darbo temperatūra
    -20…+60 °C
    Laidų ilgis
    1 m

    Veikimo principas

    NTC termistorius izoliuotas derva ir įdėtas į nerūdijančio plieno vamzdelį su 1 m 0,5 mm² laidais; laidai su švino priemaišomis mažina šilumos laidumą nuo laidų į elementą. Zondas montuojamas gilzėje ar ant paviršiaus, laidai jungiami prie valdiklio NTC 10 kΩ įėjimo, prailginimui – ekranuotas kabelis.

    NTC turi neigiamą temperatūros koeficientą (4,39 %/°C prie 25 °C): kylant temperatūrai varža mažėja – 32651 Ω prie 0 °C, 10000 Ω prie 25 °C, 3601 Ω prie 50 °C. Charakteristika netiesinė, todėl valdiklis turi būti nustatytas būtent šiam NTC tipui.

    Rezultatas – greitas atsakas (< 1 s skysčiuose) ir ±0,05 °C (32…+70 °C) tolerancija. NTC charakteristikos skirtingų gamintojų skiriasi, todėl prieš keisdami jutiklį palyginkite varžos lentelę su valdiklio duomenimis; su PT100 / PT500 / PT1000 įėjimu jutiklis neveiks.

    Kuo naudingas FLTSN-N1K4A1-100?
    Didelis jautrumas ir greitas atsakas skysčiuose (< 1 s) kompaktiškame nerūdijančio plieno zonde.

    Techninės specifikacijos

    Prekės tipas Pasyvus temperatūros jutiklis su laidais (NTC termistorius)
    Gamintojas / kodas Sentera Controls / FLTSN-N1K4A1-100
    Serija FLTSN-N (NTC)
    Jutiklio elementas NTC, nominali varža 10 kΩ prie 25 °C
    Temperatūros koeficientas Neigiamas (varža mažėja kylant temperatūrai)
    Alfa (25 °C) 4,39 %/°C
    Beta 25/85 3976 K ±0,5 %
    Varža pagal temperatūrą 32651 Ω (0 °C), 10000 Ω (25 °C), 3601 Ω (50 °C)
    Tolerancija ±0,05 °C (32…+70 °C)
    Sklaidos pastovumas 0,75 mW/°C (nejudantis oras, 25 °C)
    Reakcijos laikas < 1 s skysčiuose
    Zondas Nerūdijantis plienas, derva izoliuotas elementas
    Laidai 1 m, 0,5 mm²; prailginimui – ekranuotas kabelis
    Darbo aplinka -20…+60 °C, < 95 % rH be kondensacijos
    Svoris 0,05 kg (neto, 1 vnt.)
    Atitiktis WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • NTC 10 kΩ termistorius – didelis jautrumas temperatūros pokyčiams (4,39 %/°C prie 25 °C).
    • Beta 25/85 = 3976 K ±0,5 % – charakteristiką lengva įvesti į programuojamą valdiklį.
    • Greitas atsakas – < 1 s skysčiuose.
    • Nerūdijančio plieno zondas – tinka gilzei ir paviršiui.
    • Derva izoliuotas elementas – apsaugotas nuo mechaninio poveikio.
    • Laidai su švino priemaišomis – mažesnis šilumos nutekėjimas nuo laidų į elementą.
    • Tolerancija ±0,05 °C (32…+70 °C) – tikslus matavimas ŠVOK diapazone.
    • 1 m laidai – galima prailginti ekranuotu kabeliu.

    Kur naudojamas?

    • Šildymo ir vėsinimo vamzdynai iki +60 °C (su gilze)
    • Karšto vandens talpos ir šilumos punktai iki +60 °C
    • Vėdinimo įrenginių kanalai ir kameros
    • Valdymo spintos ir techninės patalpos
    • BMS temperatūros stebėsena
    • Esamų NTC 10 kΩ jutiklių keitimas įrenginiuose

    Naudojimas pagal poreikį

    Valdiklių programuotojui.
    Pateikta Beta 25/85 = 3976 K ±0,5 % ir varžos lentelė – charakteristiką lengva įvesti į valdiklį.
    BMS integratoriui.
    NTC 10 kΩ zondas jungiamas prie valdiklio NTC 10 kΩ įėjimo be keitiklio.
    Šilumos punktų montuotojui.
    Nerūdijančio plieno zondas su 1 m laidais gilzei ant vamzdyno iki +60 °C.

    Praktinis panaudojimas

    Jeigu laisvai programuojamam valdikliui reikia NTC 10 kΩ jutiklio vamzdyno gilzėje, tada FLTSN-N1K4A1-100 įstatomas į gilzę, o valdiklyje nustatoma Beta 3976 K charakteristika (10000 Ω prie 25 °C).

    Pritaikymo gidas: kaip naudojamas praktikoje

    FLTSN-N1K4A1-100 – universalus zondas su kabeliu; jį galima įdėti į gilzę, pritvirtinti kanale ar patalpoje:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šilumos punktas, talpa FLTSN-N1K4A1-100 gilzėje → valdiklio NTC 10 kΩ įėjimas Valdiklis reguliuoja pagal vandens temperatūrą Gilzėje naudokite šilumai laidžią pastą
    Vėdinimo įrenginio kamera FLTSN-N1K4A1-100 oro sraute → valdiklis Tiekiamo ar lauko oro temperatūros matavimas Laidą tvirtinkite, kad nebūtų tempiamas
    Šildymo kontūras FLTSN-N1K4A1-100 prie vamzdžio paviršiaus → valdiklis Grįžtamo vandens temperatūros kontrolė Apšiltinkite jutiklio vietą, kad rodmenys nebūtų sumažinti
    BMS modernizacija Esamas NTC 10 kΩ zondas keičiamas į FLTSN-N1K4A1-100 Ta pati charakteristika – nustatymų keisti nereikia Patikrinkite valdiklio įėjimo tipą

    Kaip parinkti jutiklio elementą ir kabelio ilgį

    Jutiklio elementas / zondas / kabelis Rekomenduojamas modelis
    PT100, nerūd. plieno zondas, 1 m FLTSN-P100-100 (PT100, 1 m)
    PT500, nerūd. plieno zondas, 1 m FLTSN-P500-100 (PT500, 1 m)
    PT500, nerūd. plieno zondas, 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, nerūd. plieno zondas, 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, nerūd. plieno zondas, 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, ABS zondas, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, ABS zondas, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, ABS zondas, IP65, 8 m FLTSN-P500P800 (PT500, 8 m)
    PT500, ABS zondas, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, ABS zondas, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m)
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m) ← šis modelis
    Taisyklė: jutiklio elementas (PT100 / PT500 / PT1000 / NTC) turi sutapti su valdiklio įėjimu, o NTC atveju – ir su jo varžos charakteristika. Kabelio ilgį rinkitės toks, kad nereikėtų jungčių; prailginimui – tik ekranuotas kabelis.
    Kada rinktis kitą sprendimą: patalpai – ROTSN serija (sieninis korpusas); kanalui – TUTSN serija (150 / 250 mm); kai valdiklis priima tik Modbus RTU – DTS-M (kanalinis) arba DTP-M (pridedamas prie vamzdžio).

    Pliusai

    • Be maitinimo ir nustatymų
    • NTC 10 kΩ – didelis jautrumas
    • Greitas atsakas < 1 s skysčiuose
    • Kompaktiškas nerūdijančio plieno zondas
    • Tolerancija ±0,05 °C (32…+70 °C)

    Minusai / ribojimai

    • Nėra 0-10 VDC ar Modbus išėjimo – reikia valdiklio su NTC 10 kΩ įėjimu; Modbus vamzdžiui rinkitės DTP-M
    • Darbo diapazonas -20…+60 °C – netinka karštesnėms terpėms
    • Gilzė į komplektą neįeina
    • Netiesinė charakteristika – valdiklis turi būti suderintas su šiuo NTC tipu, o PT įėjimui reikia FLTSN-P serijos
    • IP klasė techniniame lape nenurodyta

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas.
    • Prailginimui naudokite tik ekranuotą kabelį, veskite atskirai nuo 230 V linijų.
    • Neviršykite darbo temperatūros -20…+60 °C ir < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    NTC 10 kΩ
    1 m
    NTC
    Nerūd. plienas
    -20…+60 °C
    Tinka, kai reikia:
    • matuoti temperatūrą valdikliui su NTC 10 kΩ įėjimu;
    • įrengti jutiklį gilzėje, kanale ar ant paviršiaus;
    • pakeisti seną to paties tipo zondą.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (NTC 10 kΩ);
    • reikalingą kabelio ilgį;
    • terpės temperatūrą – ar ji neviršija +60 °C.
    Svarbus priminimas: FLTSN-N1K4A1-100 – pasyvus jutiklis; jis veikia tik su valdikliu, turinčiu NTC 10 kΩ įėjimą.

    DUK

    Ar reikia maitinimo?
    Ne, tai pasyvus varžinis jutiklis, o matavimo srovę tiekia valdiklis.
    Kokia nominali varža?
    Nominali varža yra 10000 Ω prie 25 °C, o prie 0 °C – 32651 Ω.
    Ar galima prailginti laidus?
    Taip, standartinius 1 m laidus prailginkite ekranuotu kabeliu.
    Koks darbo temperatūros diapazonas?
    Jutiklis veikia -20…+60 °C ribose.
    Ar tinka valdikliui su PT1000 įėjimu?
    Ne, NTC charakteristika visiškai kitokia, todėl reikia valdiklio su atitinkamu NTC įėjimu.
    Ar tiks kito gamintojo NTC vietoje?
    Tiks tik tada, kai varžos lentelė sutampa su valdiklyje nustatyta charakteristika.

    Pasyvus temperatūros jutiklis | NTC10kΩ | 1m | -20-60°C | nerūdijančio plieno zondas | Sentera Controls | FLTSN-N1K4A1-100

    Sentera FLTSN-N1K4A1-100 – pasyvus NTC 10 kΩ temperatūros jutiklis nerūdijančio plieno zondu su 1 m laidais, greitu atsaku skysčiuose ir tolerancija ±0,05 °C (32…+70 °C).

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
