  • Nauja prekė   -7.85€Pasyvus temperatūros jutiklis su kabeliu | PT1000 | 1m | -20-60°C | IP65 | Sentera Controls | FLTSN-P1K0P100

    Pasyvus temperatūros jutiklis su kabeliu | PT1000 | 1m | -20-60°C | IP65 | Sentera Controls | FLTSN-P1K0P100

    Kodas: FLTSN-P1K0P100
    Pasiteirauti apie prekę
    Kaina 14.00 € su PVM
    ( 11.57 € be PVM )
    21.85 € Sutaupykite 7.85 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pasyvus temperatūros jutiklis su kabeliu | PT1000 | 1m | -20-60°C | IP65 | Sentera Controls | FLTSN-P1K0P100

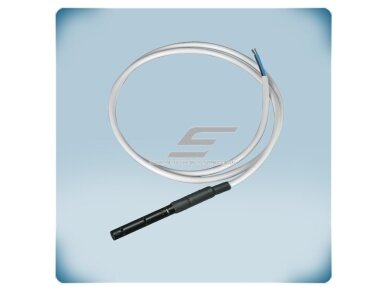

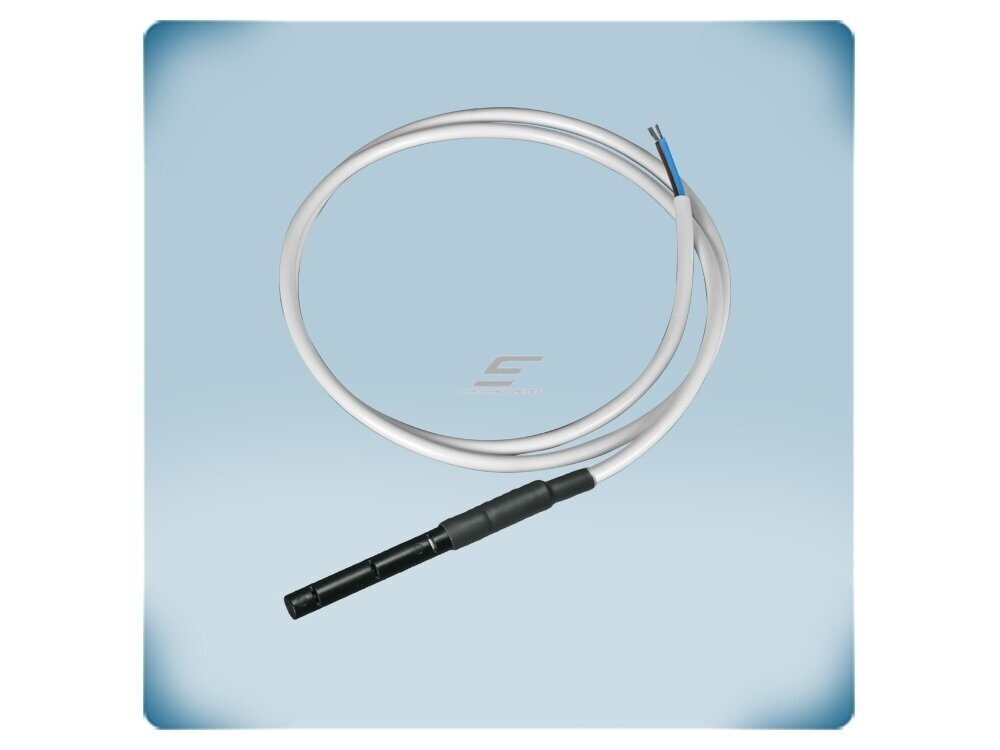

    FLTSN-P1K0P100 – Sentera Controls pasyvus platinos PT1000 temperatūros zondas juodame ABS plastiko vamzdelyje su 1 m ekranuotu kabeliu, IP65. Skirtas temperatūrai matuoti ŠVOK sistemose patalpose ir lauke.

    Pagrindinė mintis:
    Kai jutiklį reikia nuvesti toliau nuo valdiklio – į lauką, kamerą ar gilzę – 1 m ekranuotas kabelis ir IP65 zondas leidžia tai padaryti be tarpinių jungčių.
    Jutiklio elementas
    PT1000 (1000 Ω prie 0 °C)
    Kabelio ilgis
    1 m, ekranuotas
    Darbo temperatūra
    -20…+60 °C
    Apsaugos klasė
    IP65

    Veikimo principas

    Akrilu padengtas platinos PT1000 elementas įdėtas į juodą ABS plastiko vamzdelį su 1 m dviejų gyslų ekranuotu 0,5 mm² kabeliu (baltas apvalkalas, alavuoti galai). Jungimas dvilaidis: mėlyna gysla – jutiklio elementas, ruda gysla sujungta su ekranu ir mažina elektromagnetinius trikdžius.

    Elemento varža tiesiškai didėja kylant temperatūrai: 1000 Ω prie 0 °C, ≈ 1232 Ω prie 60 °C (temperatūrinis koeficientas 3850 ppm/K), todėl kalibruoti nereikia; reakcijos laikas t0,9 ≤ 5 s esant 3 m/s oro srautui.

    Rezultatas – valdiklis su PT1000 įėjimu gauna temperatūrą F0.3 klasės tikslumu (±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C) iš taško, nutolusio iki 1 m, be tarpinių jungčių. Dėl IP65 zondą galima naudoti ir lauke, tačiau darbo diapazonas ribojamas -20…+60 °C, o aktyvaus 0-10 VDC ar Modbus išėjimo nėra.

    Kuo naudingas FLTSN-P1K0P100?
    IP65 zondas su 1 m ekranuotu kabeliu – vienas gaminys tinka ir patalpai, ir lauko orui, ir gilzei.

    Techninės specifikacijos

    Prekės tipas Pasyvus temperatūros jutiklis su kabeliu (platinos varžinis, RTD)
    Gamintojas / kodas Sentera Controls / FLTSN-P1K0P100
    Serija FLTSN-PxxxP (PT500 / PT1000, ABS zondas, 1–16 m)
    Jutiklio elementas PT1000, 1000 Ω prie 0 °C, ≈ 1232 Ω prie 60 °C
    Temperatūros koeficientas 3850 ppm/K (0–100 °C)
    Tikslumo klasė F0.3 (IEC 60751): ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C
    Reakcijos laikas t0,9 ≤ 5 s (3 m/s oro srautas)
    Ilgalaikis stabilumas Geresnis nei ±0,04 %
    Zondas Juodas ABS plastiko vamzdelis, akrilu padengtas elementas
    Kabelis 1 m, 2 gyslų, ekranuotas, 0,5 mm², baltas apvalkalas, alavuoti galai
    Jungimas Dvilaidis: mėlyna – elementas, ruda – ekranas
    Apsaugos klasė IP65
    Darbo aplinka -20…+60 °C, < 95 % rH
    Svoris 0,04 kg (neto, 1 vnt.)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Platinos PT1000 elementas – tiesinė charakteristika pagal IEC 60751 (3850 ppm/K), kalibruoti nereikia.
    • IP65 ABS zondas – tinka patalpoms ir lauko orui.
    • 1 m ekranuotas kabelis – mažiau trikdžių, nereikia tarpinių jungčių.
    • Dvilaidis jungimas su ekranu – mėlyna gysla – elementas, ruda – ekranas; paprasta prijungti.
    • Tikslumo klasė F0.3 – ±0,30 °C prie 0 °C … ±0,60 °C prie 60 °C.
    • Greitas atsakas – t0,9 ≤ 5 s esant 3 m/s oro srautui.
    • Ilgalaikis stabilumas – geresnis nei ±0,04 % – rodmenys nedreifuoja.

    Kur naudojamas?

    • Lauko oro temperatūros matavimas (IP65)
    • Vėdinimo įrenginių kanalai ir kameros
    • Šildymo ir vėsinimo vamzdynai iki +60 °C (su gilze)
    • Akumuliacinės talpos ir šilumos punktai iki +60 °C
    • BMS temperatūros stebėsena
    • Rekuperatorių ir šilumos siurblių įrenginių vidus
    • Esamų PT1000 zondų keitimas

    Naudojimas pagal poreikį

    Rekuperatorių gamintojui.
    PT1000 IP65 zondas su 1 m kabeliu tinka įrenginio kamerai ar lauko oro angai.
    BMS integratoriui.
    PT1000 – 1000 Ω elementas mažiau jautrus laidų varžai, jei kabelis prailginamas.
    Šilumos siurblių montuotojui.
    IP65 zondas lauko ar talpos temperatūrai iki +60 °C be maitinimo.

    Praktinis panaudojimas

    Jeigu rekuperatoriaus valdiklis turi PT1000 įėjimą ir reikia matuoti lauko oro temperatūrą prie įsiurbimo angos, tada FLTSN-P1K0P100 IP65 zondas su 1 m kabeliu montuojamas angoje ir matuoja -20…+60 °C ribose.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FLTSN-P1K0P100 – universalus zondas su kabeliu; jį galima įdėti į gilzę, pritvirtinti kanale ar patalpoje:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šilumos punktas, talpa FLTSN-P1K0P100 gilzėje → valdiklio PT1000 įėjimas Valdiklis reguliuoja pagal vandens temperatūrą Gilzėje naudokite šilumai laidžią pastą
    Vėdinimo įrenginio kamera FLTSN-P1K0P100 oro sraute → valdiklis Tiekiamo ar lauko oro temperatūros matavimas Laidą tvirtinkite, kad nebūtų tempiamas
    Šildymo kontūras FLTSN-P1K0P100 prie vamzdžio paviršiaus → valdiklis Grįžtamo vandens temperatūros kontrolė Apšiltinkite jutiklio vietą, kad rodmenys nebūtų sumažinti
    BMS modernizacija Esamas PT1000 zondas keičiamas į FLTSN-P1K0P100 Ta pati charakteristika – nustatymų keisti nereikia Patikrinkite valdiklio įėjimo tipą

    Kaip parinkti jutiklio elementą ir kabelio ilgį

    Jutiklio elementas / zondas / kabelis Rekomenduojamas modelis
    PT100, nerūd. plieno zondas, 1 m FLTSN-P100-100 (PT100, 1 m)
    PT500, nerūd. plieno zondas, 1 m FLTSN-P500-100 (PT500, 1 m)
    PT500, nerūd. plieno zondas, 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, nerūd. plieno zondas, 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, nerūd. plieno zondas, 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, ABS zondas, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, ABS zondas, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, ABS zondas, IP65, 8 m FLTSN-P500P800 (PT500, 8 m)
    PT500, ABS zondas, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, ABS zondas, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m) ← šis modelis
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m)
    Taisyklė: jutiklio elementas (PT100 / PT500 / PT1000 / NTC) turi sutapti su valdiklio įėjimu, o NTC atveju – ir su jo varžos charakteristika. Kabelio ilgį rinkitės toks, kad nereikėtų jungčių; prailginimui – tik ekranuotas kabelis.
    Kada rinktis kitą sprendimą: patalpai – ROTSN serija (sieninis korpusas); kanalui – TUTSN serija (150 / 250 mm); kai valdiklis priima tik Modbus RTU – DTS-M (kanalinis) arba DTP-M (pridedamas prie vamzdžio).

    Pliusai

    • Be maitinimo ir nustatymų
    • Standartinė PT1000 charakteristika
    • IP65 – tinka ir lauke
    • Gamyklinis 1 m ekranuotas kabelis
    • Tikslumo klasė F0.3
    • Ilgalaikis stabilumas

    Minusai / ribojimai

    • Nėra 0-10 VDC ar Modbus išėjimo – reikia valdiklio su PT1000 įėjimu; Modbus sistemai rinkitės DTS-M arba DTP-M
    • Darbo diapazonas -20…+60 °C – netinka karštesnėms terpėms
    • Gilzė į komplektą neįeina
    • Plastikinis (ABS) zondas mechaniškai mažiau atsparus – tvirtesniam sprendimui yra FLTSN-P serija su nerūdijančio plieno zondu

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas montuotojas.
    • Prailginimui naudokite tik ekranuotą kabelį, veskite atskirai nuo 230 V linijų.
    • Neviršykite darbo temperatūros -20…+60 °C ir < 95 % rH be kondensacijos.
    • Kabelį tvirtinkite taip, kad jis nebūtų tempiamas ar pažeistas.

    Greitas pasirinkimo gidas

    PT1000
    1 m
    IP65
    Pasyvus
    Su kabeliu
    Tinka, kai reikia:
    • matuoti temperatūrą valdikliui su PT1000 įėjimu;
    • įrengti jutiklį gilzėje, kanale ar ant paviršiaus;
    • pakeisti seną to paties tipo zondą.
    Patikrinkite prieš naudojimą:
    • valdiklio įėjimo tipą (PT1000);
    • reikalingą kabelio ilgį;
    • terpės temperatūrą – ar ji neviršija +60 °C.
    Svarbus priminimas: FLTSN-P1K0P100 – pasyvus jutiklis; jis veikia tik su valdikliu, turinčiu PT1000 įėjimą.

    DUK

    Ar reikia maitinimo?
    Ne, tai pasyvus varžinis jutiklis, o matavimo srovę tiekia valdiklis.
    Kokio ilgio kabelis?
    PT1000 versija tiekiama su 1 m ekranuotu kabeliu, o ilgesni 4, 8 ir 16 m variantai yra PT500.
    Ar galima prailginti kabelį?
    Taip, prailginimui naudokite ekranuotą kabelį.
    Koks darbo temperatūros diapazonas?
    Zondas veikia -20…+60 °C ribose.
    Ar galima naudoti lauke?
    Taip, zondas IP65, tačiau darbo diapazonas ribojamas -20…+60 °C.
    Kuo skiriasi nuo FLTSN-P1K0-100?
    FLTSN-PxxxP turi ABS zondą su IP65 ir ilgesnius kabelius, o FLTSN-P serija – nerūdijančio plieno vamzdelį.

    Pasyvus temperatūros jutiklis su kabeliu | PT1000 | 1m | -20-60°C | IP65 | Sentera Controls | FLTSN-P1K0P100

    Sentera FLTSN-P1K0P100 – pasyvus PT1000 temperatūros zondas su 1 m ekranuotu kabeliu, IP65 ABS vamzdeliu ir F0.3 tikslumo klase ŠVOK valdikliams.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
