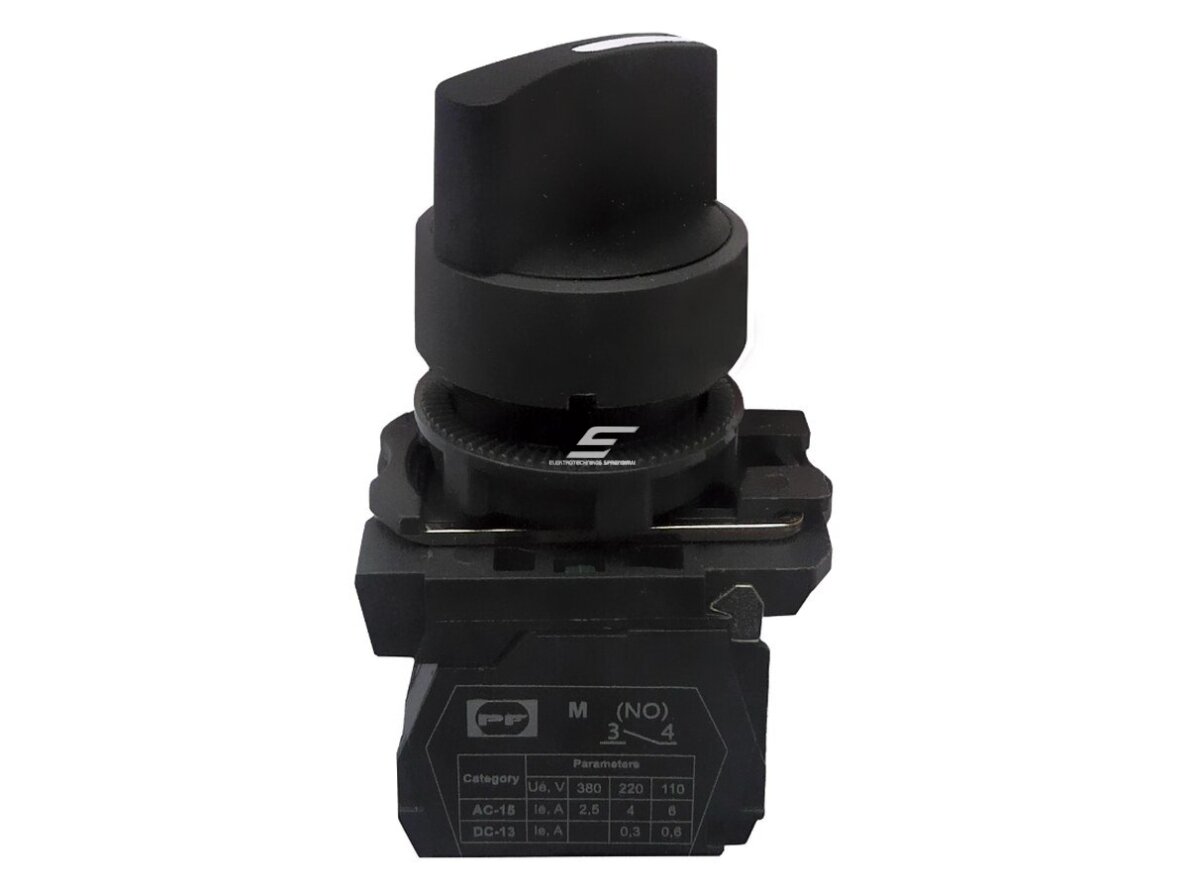

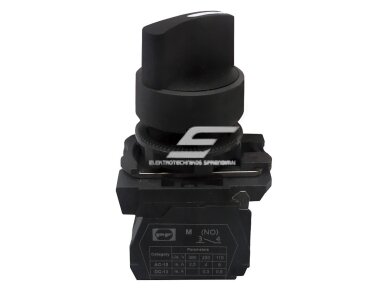

  • Nauja prekė   Perjungiklis | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec2 bl Pl

    Perjungiklis | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec2 bl Pl

    Kodas: FP Rec2 bl Pl
    Pasiteirauti apie prekę
    Kaina 2.11 € su PVM
    ( 1.74 € be PVM )

    FP Rec2 bl Pl – plastikinis rankenėlinis perjungiklis (2 pozicijos 0-1 su fiksacija) su 1NO, Ø 22 mm, IP40, režimams ir valdymui skyduose bei pultuose.

  • Prekės aprašymas

    Perjungiklis | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec2 bl Pl

    FP Rec2 bl Pl – Promfactor Baltic FP serijos plastikinis rankenėlinis perjungiklis (2 pozicijos 0-1 su fiksacija) su 1NO kontaktu, montuojamas į Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Dviejų pozicijų perjungiklis su fiksacija išlaiko pasirinktą būseną be relės ar savilaikos – tai paprastas ĮJ / IŠJ ar režimo jungiklis skydo duryse.
    Kontaktai
    1NO
    Pozicijos
    2 pozicijos 0-1 su fiksacija
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Perjungiklis įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontaktų blokų gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Pasukus rankenėlę į padėtį 1, 1NO kontaktas užsidaro ir lieka uždaras; pasukus atgal į 0 – atsidaro.

    Rezultatas – funkcija įjungta tol, kol rankenėlė padėtyje 1, o padėtis aiškiai matoma iš rankenėlės krypties.

    Kuo naudingas FP Rec2 bl Pl?
    Paprastas ĮJ / IŠJ ar režimo jungiklis be relės ir savilaikos, padėtis matoma iš rankenėlės.

    Techninės specifikacijos

    Prekės tipas Rankenėlinis perjungiklis
    Gamintojas / kodas Promfactor Baltic / FP Rec2 bl Pl
    Korpusas plastikinis
    Spalva juodas
    Kontaktai 1NO
    Pozicijos 2 pozicijos 0-1 su fiksacija
    Valdymas rankenėle
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – uždaro grandinę pasirinktoje padėtyje – režimo ar įrenginio pasirinkimas.
    • 2 pozicijos 0-1 su fiksacija – būsena išlieka be relės ir savilaikos.
    • Standartinė Ø 22 mm skylė – suderinamas su FP serijos mygtukais ir mygtukų dėžutėmis.
    • Plastikinis korpusas – lengvas ir ekonomiškas vidaus skydams ir plastikiniams postams.
    • Izoliacijos įtampa Ui 660 V – tinka 230/400 V valdymo grandinėms pagal IEC/EN 60947-5.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai perjungiant.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC blokais.

    Kur naudojamas?

    • Apšvietimo ar šildymo įjungimas rankiniu režimu
    • Režimo pasirinkimas VASARA / ŽIEMA ar ĮJ / IŠJ
    • Siurblio ar ventiliatoriaus įjungimas be savilaikos
    • PLC režimo įėjimas (pvz., rankinis / automatinis)
    • Signalizacijos ar sirenos blokavimas aptarnavimo metu
    • Mygtukų dėžutės prie įrenginių

    Naudojimas pagal poreikį

    Apšvietimo ir šildymo valdymo montuotojui.
    plastikinis 2 pozicijų perjungiklis 0-1 su fiksacija išlaiko įjungtą būseną be relės ir savilaikos.
    Skydų surinkėjui, kuriam reikia režimo jungiklio.
    rankenėlės padėtis aiškiai rodo, ar funkcija įjungta, net be signalinės lemputės.
    Ekonomiškų pultų gamintojui.
    plastikinė versija pigesnė už metalinį FP Rec2 bl ir tinka vidaus patalpų pultams.

    Praktinis panaudojimas

    Jeigu sandėlio šildytuvą reikia įjungti rankiniu būdu ilgam laikui, tada FP Rec2 bl Pl 1NO jungiamas į kontaktoriaus ritės grandinę ir padėtyje 1 šildytuvas dirba, kol rankenėlė grąžinama į 0.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP Rec2 bl Pl taikomas skirtinguose objektuose – keičiasi tik tai, kur jungiami kontaktai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Rankinis įjungimas 1NO į kontaktoriaus ritės grandinę Įrenginys dirba, kol rankenėlė padėtyje 1 Apsaugą (šiluminę relę) palikite ritės grandinėje
    PLC režimo įėjimas 1NO į PLC įėjimą PLC žino pasirinktą režimą Pažymėkite padėtis lentele FP B
    Signalizacijos blokavimas 1NO į blokavimo įėjimą Sirena neskamba aptarnavimo metu Nepamirškite grąžinti į 0
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje rinkitės tinkamos IP klasės dėžutę

    Kaip parinkti FP serijos perjungiklį

    Tipas / pozicijos / kontaktai / korpusas Rekomenduojamas modelis
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP CKL bl (užrakinamas įjungimas)
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP CKL bl Pl (užrakinamas įjungimas)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP Rec2 bl (režimas ĮJ / IŠJ)
    rankenėlė, 2 pozicijos 0-1 be fiksacijos, 1NO, metalinis FP Rec20 bl (impulsas)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, metalinis FP Rec3 bl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos 1-0-2 be fiksacijos, 2NO, metalinis FP Rec30 bl (kryptis / impulsai)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 230 V FP RecI3 gr (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 24 V FP RecI3 gr24 (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 230 V FP RecI3 r (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 24 V FP RecI3 r24 (režimas su indikacija)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP Rec2 bl Pl (režimas ĮJ / IŠJ) ← šis modelis
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, plastikinis FP Rec3 bl Pl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos be fiksacijos (grįžta į 0), 2NO, plastikinis FP5-AD53 (kryptis / impulsai)
    su LED 230 V, 3 pozicijos 1-0-2 su fiksacija, 2NO, žalias, plastikinis FP5-AK3365230 (režimas su indikacija)
    Taisyklė: su fiksacija rinkitės režimams, kurie turi išlikti (ĮJ / IŠJ, RANKA–0–AUTO), be fiksacijos – rankiniam valdymui „kol laikoma“ (kryptis, pozicionavimas); 2 pozicijos – vienai funkcijai, 3 pozicijos – dviem funkcijoms su nuline padėtimi; raktą rinkitės, kai prieigą reikia riboti, LED versiją – kai reikia būsenos indikacijos.
    Kada rinktis kitą sprendimą: metalinė versija – FP Rec2 bl; be fiksacijos – FP Rec20 bl; 3 pozicijų – FP Rec3 bl Pl; su raktu – FP CKL bl Pl; šviečiantis 3 pozicijų – FP5-AK3365230.

    Pliusai

    • 1NO kontaktas – viena funkcija
    • 2 pozicijos 0-1 su fiksacija
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • Būsena išlieka be relės

    Minusai / ribojimai

    • Būseną gali pakeisti bet kas – prieigai riboti rinkitės raktinį FP CKL bl Pl
    • Plastikinis korpusas mažiau atsparus smūgiams – intensyviam naudojimui rinkitės metalinę FP versiją
    • Priekinė dalis IP40 – lauke ar drėgnoje vietoje naudokite apsauginę dėžutę
    • Perjungiklis nėra avarinio stabdymo įtaisas – tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Perjungiklis nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    2 pozicijos 0-1
    su fiksacija
    plastikinis
    Tinka, kai reikia:
    • reikia paprasto ĮJ / IŠJ ar režimo jungiklio;
    • būsena turi išlikti be relės;
    • pakanka vieno NO kontakto.
    Patikrinkite prieš naudojimą:
    • ar reikia fiksacijos, ar grįžimo į 0;
    • kiek kontaktų ir kokio tipo reikia (NO / NC);
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP Rec2 bl Pl yra plastikinis rankenėlinis perjungiklis (2 pozicijos 0-1 su fiksacija) su 1NO; avariniam stabdymui naudokite grybo formos jungiklį su fiksacija.

    DUK

    Kiek pozicijų turi FP Rec2 bl Pl?
    FP Rec2 bl Pl turi 2 pozicijos 0-1 su fiksacija.
    Kokie kontaktai?
    Perjungiklis turi 1NO kontaktą.
    Kokio dydžio skylės reikia?
    Perjungiklis montuojamas į standartinę Ø 22 mm skylę.
    Ar galima pridėti kontaktų?
    Taip, kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.
    Koks apsaugos laipsnis?
    Priekinės dalies apsaugos laipsnis IP40, o montavimo pusės – IP20.
    Ar yra versija be fiksacijos?
    Taip, dviejų pozicijų perjungiklis be fiksacijos žymimas FP Rec20 bl.

    Perjungiklis | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec2 bl Pl

    Promfactor Baltic FP Rec2 bl Pl – plastikinis rankenėlinis perjungiklis, 2 pozicijos 0-1 su fiksacija, 1NO, Ø 22 mm, IP40 – režimų ir funkcijų pasirinkimui skyduose ir valdymo pultuose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
