  • Nauja prekė   Perjungiklis | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec3 bl Pl

    Perjungiklis | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec3 bl Pl

    Kodas: FP Rec3 bl Pl
    Pasiteirauti apie prekę
    Kaina 3.17 € su PVM
    ( 2.62 € be PVM )

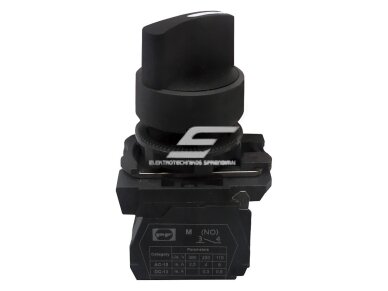

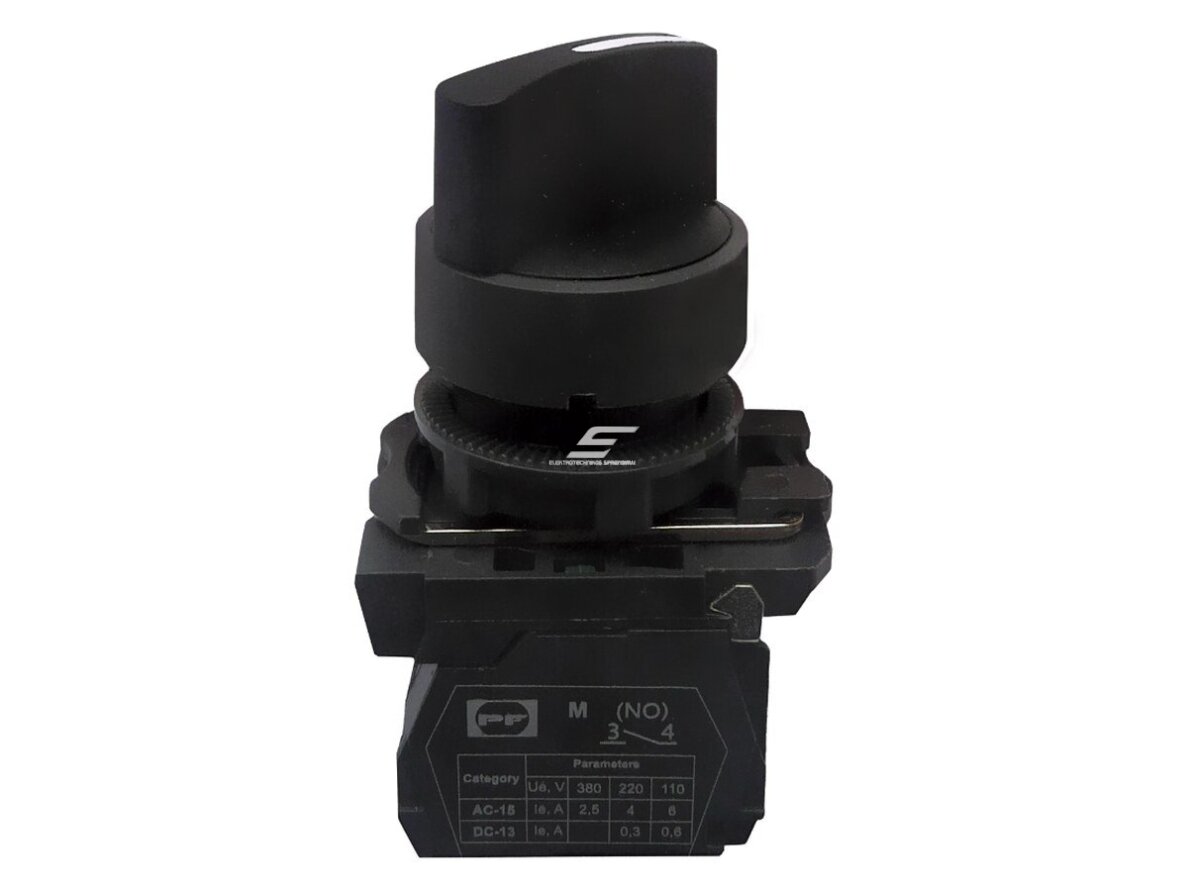

    FP Rec3 bl Pl – plastikinis trijų pozicijų perjungiklis (3 pozicijos 1-0-2 su fiksacija) su 2NO, Ø 22 mm, IP40, režimams ir valdymui skyduose bei pultuose.

  • Prekės aprašymas

    Perjungiklis | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec3 bl Pl

    FP Rec3 bl Pl – Promfactor Baltic FP serijos plastikinis trijų pozicijų perjungiklis (3 pozicijos 1-0-2 su fiksacija) su 2NO kontaktais, montuojamas į Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Trijų pozicijų perjungiklis 1-0-2 su fiksacija – klasikinis RANKA–0–AUTO ar dviejų įrenginių pasirinkimo elementas: kiekviena kraštinė padėtis uždaro savo NO kontaktą.
    Kontaktai
    2NO
    Pozicijos
    3 pozicijos 1-0-2 su fiksacija
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Perjungiklis įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontaktų blokų gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Padėtyje 1 užsidaro pirmasis NO kontaktas, padėtyje 2 – antrasis, o vidurinėje padėtyje 0 abu atviri; rankenėlė lieka pasirinktoje padėtyje (fiksacija).

    Rezultatas – vienu elementu pasirenkamas režimas ar įrenginys, o vidurinė padėtis 0 visada reiškia išjungta.

    Kuo naudingas FP Rec3 bl Pl?
    Vienas elementas trims būsenoms: RANKA–0–AUTO ar 1–0–2 pasirinkimas su aiškia nuline padėtimi.

    Techninės specifikacijos

    Prekės tipas Trijų pozicijų perjungiklis
    Gamintojas / kodas Promfactor Baltic / FP Rec3 bl Pl
    Korpusas plastikinis
    Spalva juodas
    Kontaktai 2NO
    Pozicijos 3 pozicijos 1-0-2 su fiksacija
    Valdymas rankenėle
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 2NO kontaktai – kiekviena kraštinė padėtis uždaro savo NO kontaktą – dvi komandos viename elemente.
    • 3 pozicijos 1-0-2 su fiksacija – nulinė padėtis tarp dviejų režimų visada reiškia išjungta.
    • Standartinė Ø 22 mm skylė – suderinamas su FP serijos mygtukais ir mygtukų dėžutėmis.
    • Plastikinis korpusas – lengvas ir ekonomiškas vidaus skydams ir plastikiniams postams.
    • Izoliacijos įtampa Ui 660 V – tinka 230/400 V valdymo grandinėms pagal IEC/EN 60947-5.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai perjungiant.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC blokais.

    Kur naudojamas?

    • RANKA–0–AUTO siurblio ar ventiliatoriaus režimas
    • Dviejų siurblių pasirinkimas (1 / 2)
    • Šildymo pakopų ar greičių pasirinkimas
    • Vietinio / nuotolinio valdymo pasirinkimas
    • PLC režimų įėjimai
    • Mygtukų dėžutės prie įrenginių

    Naudojimas pagal poreikį

    Siurblinių ir ventiliacijos skydų surinkėjui.
    plastikinis 3 pozicijų perjungiklis 1-0-2 su fiksacija – klasikinis RANKA–0–AUTO režimo pasirinkimas.
    Dviejų siurblių sistemų montuotojui.
    padėtys 1 ir 2 su 2NO kontaktais leidžia rankiniu būdu parinkti, kuris siurblys dirba.
    Ekonomiškų automatikos skydų gamintojui.
    plastikinė versija pigesnė už metalinį FP Rec3 bl ir pakankama vidaus skydams.

    Praktinis panaudojimas

    Jeigu siurblys turi rankinį ir automatinį režimą, tada FP Rec3 bl Pl padėtis 1 jungia kontaktoriaus ritę tiesiogiai, padėtis 2 – per lygio relę, o padėtyje 0 siurblys išjungtas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP Rec3 bl Pl taikomas skirtinguose objektuose – keičiasi tik tai, kur jungiami kontaktai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    RANKA–0–AUTO Padėtis 1 – ritė tiesiogiai, padėtis 2 – per valdiklį Rankinis ir automatinis režimas Šiluminę relę palikite abiejuose režimuose
    Dviejų siurblių pasirinkimas 1 – siurblys A, 2 – siurblys B Darbo siurblys parenkamas rankiniu būdu Padėtis pažymėkite lentele FP B
    PLC režimai Abu NO į PLC įėjimus PLC gauna režimo kodą Padėtis 0 – abu įėjimai neaktyvūs
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje rinkitės tinkamos IP klasės dėžutę

    Kaip parinkti FP serijos perjungiklį

    Tipas / pozicijos / kontaktai / korpusas Rekomenduojamas modelis
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP CKL bl (užrakinamas įjungimas)
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP CKL bl Pl (užrakinamas įjungimas)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP Rec2 bl (režimas ĮJ / IŠJ)
    rankenėlė, 2 pozicijos 0-1 be fiksacijos, 1NO, metalinis FP Rec20 bl (impulsas)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, metalinis FP Rec3 bl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos 1-0-2 be fiksacijos, 2NO, metalinis FP Rec30 bl (kryptis / impulsai)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 230 V FP RecI3 gr (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 24 V FP RecI3 gr24 (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 230 V FP RecI3 r (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 24 V FP RecI3 r24 (režimas su indikacija)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP Rec2 bl Pl (režimas ĮJ / IŠJ)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, plastikinis FP Rec3 bl Pl (RANKA–0–AUTO) ← šis modelis
    rankenėlė, 3 pozicijos be fiksacijos (grįžta į 0), 2NO, plastikinis FP5-AD53 (kryptis / impulsai)
    su LED 230 V, 3 pozicijos 1-0-2 su fiksacija, 2NO, žalias, plastikinis FP5-AK3365230 (režimas su indikacija)
    Taisyklė: su fiksacija rinkitės režimams, kurie turi išlikti (ĮJ / IŠJ, RANKA–0–AUTO), be fiksacijos – rankiniam valdymui „kol laikoma“ (kryptis, pozicionavimas); 2 pozicijos – vienai funkcijai, 3 pozicijos – dviem funkcijoms su nuline padėtimi; raktą rinkitės, kai prieigą reikia riboti, LED versiją – kai reikia būsenos indikacijos.
    Kada rinktis kitą sprendimą: metalinė versija – FP Rec3 bl; be fiksacijos – FP Rec30 bl arba FP5-AD53; su LED – FP RecI3 gr / r (230 V), FP RecI3 gr24 / r24, FP5-AK3365230; 2 pozicijų – FP Rec2 bl Pl.

    Pliusai

    • 2NO kontaktai – dvi komandos viename elemente
    • 3 pozicijos 1-0-2 su fiksacija
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • Aiški nulinė padėtis

    Minusai / ribojimai

    • Su fiksacija netinka valdymui „kol laikoma“ – tam rinkitės FP5-AD53 arba FP Rec30 bl
    • Plastikinis korpusas mažiau atsparus smūgiams – intensyviam naudojimui rinkitės metalinę FP versiją
    • Priekinė dalis IP40 – lauke ar drėgnoje vietoje naudokite apsauginę dėžutę
    • Perjungiklis nėra avarinio stabdymo įtaisas – tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Perjungiklis nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    2NO
    3 pozicijos 1-0-2
    su fiksacija
    plastikinis
    Tinka, kai reikia:
    • reikia RANKA–0–AUTO ar 1–0–2 pasirinkimo;
    • režimas turi išlikti;
    • reikia dviejų NO kontaktų.
    Patikrinkite prieš naudojimą:
    • ar reikia fiksacijos, ar grįžimo į 0;
    • kiek kontaktų ir kokio tipo reikia (NO / NC);
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP Rec3 bl Pl yra plastikinis trijų pozicijų perjungiklis (3 pozicijos 1-0-2 su fiksacija) su 2NO; avariniam stabdymui naudokite grybo formos jungiklį su fiksacija.

    DUK

    Kiek pozicijų turi FP Rec3 bl Pl?
    FP Rec3 bl Pl turi 3 pozicijos 1-0-2 su fiksacija.
    Kokie kontaktai?
    Perjungiklis turi 2NO kontaktus.
    Kokio dydžio skylės reikia?
    Perjungiklis montuojamas į standartinę Ø 22 mm skylę.
    Ar galima pridėti kontaktų?
    Taip, kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.
    Koks apsaugos laipsnis?
    Priekinės dalies apsaugos laipsnis IP40, o montavimo pusės – IP20.
    Ar yra versija be fiksacijos?
    Taip, trijų pozicijų perjungiklis be fiksacijos yra FP5-AD53 arba metalinis FP Rec30 bl.

    Perjungiklis | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | juodas | plastikinis | IP40 | Promfactor Baltic | FP Rec3 bl Pl

    Promfactor Baltic FP Rec3 bl Pl – plastikinis trijų pozicijų perjungiklis, 3 pozicijos 1-0-2 su fiksacija, 2NO, Ø 22 mm, IP40 – režimų ir funkcijų pasirinkimui skyduose ir valdymo pultuose.
