  • Nauja prekė   Perjungiklis | 22 mm | 2NO | 3 pozicijos | be fiksacijos (grįžta į 0) | juodas | plastikinis | IP40 | Promfactor Baltic | FP5-AD53

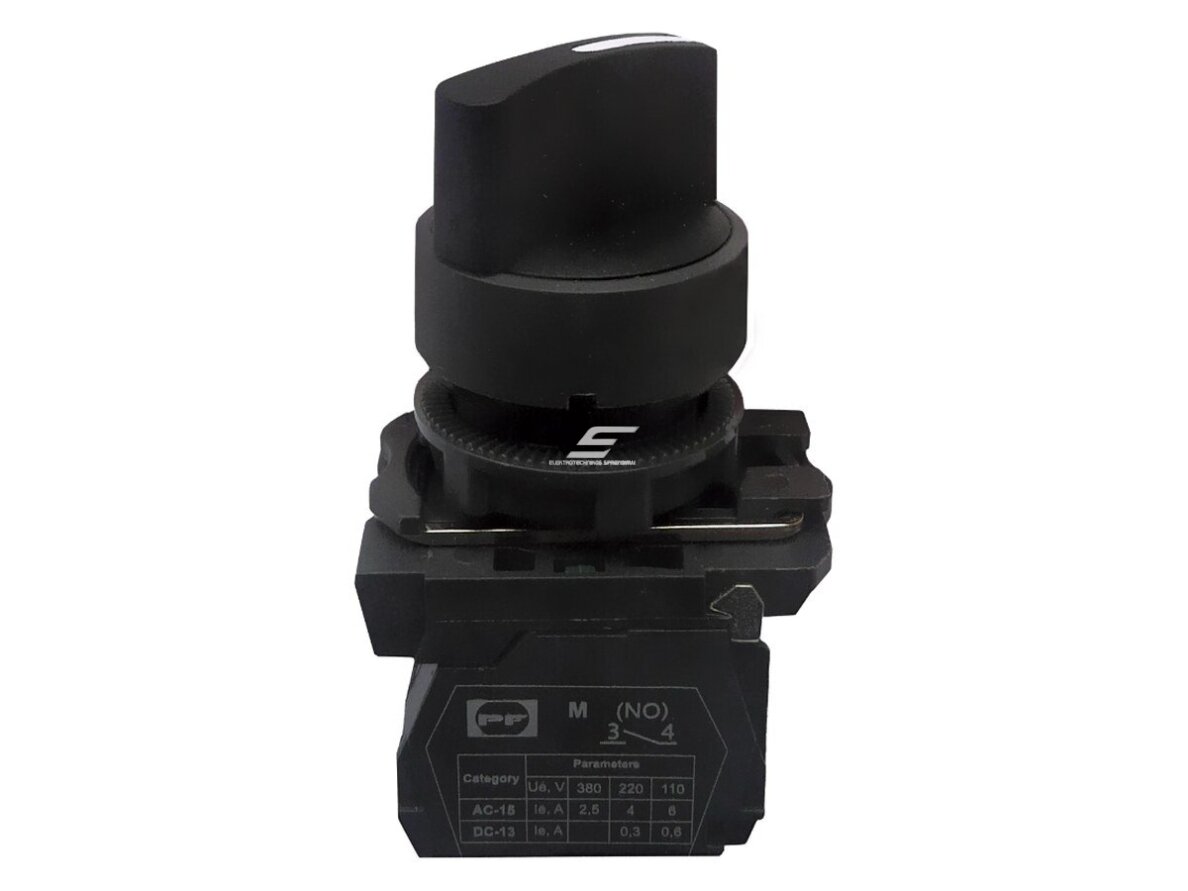

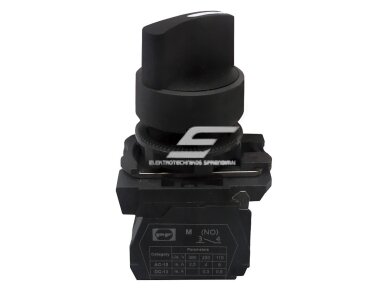

    Perjungiklis | 22 mm | 2NO | 3 pozicijos | be fiksacijos (grįžta į 0) | juodas | plastikinis | IP40 | Promfactor Baltic | FP5-AD53

    Kodas: FP5-AD53
    Pasiteirauti apie prekę
    Kaina 3.17 € su PVM
    ( 2.62 € be PVM )

    FP5-AD53 – plastikinis trijų pozicijų perjungiklis su grįžimu (3 pozicijos be fiksacijos, rankenėlė grįžta į 0) su 2NO, Ø 22 mm, IP40, režimams skyduose.

  • Prekės aprašymas

    Perjungiklis | 22 mm | 2NO | 3 pozicijos | be fiksacijos (grįžta į 0) | juodas | plastikinis | IP40 | Promfactor Baltic | FP5-AD53

    FP5-AD53 – Promfactor Baltic FP serijos plastikinis trijų pozicijų perjungiklis su grįžimu (3 pozicijos be fiksacijos, rankenėlė grįžta į 0) su 2NO kontaktais, montuojamas į Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Trijų pozicijų perjungiklis be fiksacijos grįžta į vidurinę padėtį 0, vos atleidus rankenėlę – mechanizmas juda tik tol, kol operatorius laiko rankenėlę padėtyje 1 arba 2.
    Kontaktai
    2NO
    Pozicijos
    3 pozicijos be fiksacijos, rankenėlė grįžta į 0
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Perjungiklis įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontaktų blokų gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Pasukus rankenėlę į padėtį 1 užsidaro pirmasis NO kontaktas, į padėtį 2 – antrasis; atleidus spyruoklė grąžina rankenėlę į 0 ir abu kontaktai atsidaro.

    Rezultatas – saugus „kol laikoma“ dviejų krypčių valdymas, pvz., reversinio variklio PIRMYN / ATGAL be savilaikos.

    Kuo naudingas FP5-AD53?
    Saugus dviejų krypčių valdymas „kol laikoma“: atleidus rankenėlę mechanizmas sustoja.

    Techninės specifikacijos

    Prekės tipas Trijų pozicijų perjungiklis su grįžimu
    Gamintojas / kodas Promfactor Baltic / FP5-AD53
    Korpusas plastikinis
    Spalva juodas
    Kontaktai 2NO
    Pozicijos 3 pozicijos be fiksacijos, rankenėlė grįžta į 0
    Valdymas rankenėle
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 2NO kontaktai – kiekviena kraštinė padėtis uždaro savo NO kontaktą – dvi komandos viename elemente.
    • 3 pozicijos be fiksacijos, rankenėlė grįžta į 0 – atleidus rankenėlę mechanizmas sustoja – saugus rankinis valdymas.
    • Standartinė Ø 22 mm skylė – suderinamas su FP serijos mygtukais ir mygtukų dėžutėmis.
    • Plastikinis korpusas – lengvas ir ekonomiškas vidaus skydams ir plastikiniams postams.
    • Izoliacijos įtampa Ui 660 V – tinka 230/400 V valdymo grandinėms pagal IEC/EN 60947-5.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai perjungiant.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC blokais.

    Kur naudojamas?

    • Reversinio variklio PIRMYN / ATGAL valdymas „kol laikoma“
    • Vartų, užtvarų ar sklendžių rankinis valdymas
    • Kėlimo mechanizmų AUKŠTYN / ŽEMYN valdymas
    • Staklių mechanizmo pozicionavimas abiem kryptimis
    • PLC impulsų įėjimai (žingsnis + / −)
    • Vietiniai valdymo postai prie mechanizmų

    Naudojimas pagal poreikį

    Vartų, užtvarų ir kėlimo mechanizmų montuotojui.
    3 pozicijų perjungiklis be fiksacijos grįžta į 0, todėl mechanizmas juda tik laikant rankenėlę padėtyje 1 ar 2.
    Reversinių variklių valdymo projektuotojui.
    2NO kontaktai padėtyse 1 ir 2 tiesiogiai valdo dvi kryptis – PIRMYN ir ATGAL.
    Staklių derinimo specialistui.
    savaime grįžtanti rankenėlė tinka impulsiniam mechanizmo pozicionavimui į abi puses.

    Praktinis panaudojimas

    Jeigu užtvaros variklis turi du reversinius kontaktorius, tada FP5-AD53 padėtis 1 jungia kontaktorių PIRMYN, padėtis 2 – ATGAL, o atleidus rankenėlę ji grįžta į 0 ir variklis sustoja.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP5-AD53 taikomas skirtinguose objektuose – keičiasi tik tai, kur jungiami kontaktai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Reversinis variklis 1 – kontaktorius PIRMYN, 2 – ATGAL Variklis sukasi tik laikant rankenėlę Būtina elektrinė kontaktorių blokuotė
    Vartai / sklendė 1 – ATIDARYTI, 2 – UŽDARYTI Mechanizmas sustoja atleidus Galinius jungiklius palikite grandinėje
    PLC žingsnis Abu NO į PLC įėjimus Žingsnis + / − kiekvienu pasukimu Programoje naudokite fronto aptikimą
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje rinkitės tinkamos IP klasės dėžutę

    Kaip parinkti FP serijos perjungiklį

    Tipas / pozicijos / kontaktai / korpusas Rekomenduojamas modelis
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP CKL bl (užrakinamas įjungimas)
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP CKL bl Pl (užrakinamas įjungimas)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP Rec2 bl (režimas ĮJ / IŠJ)
    rankenėlė, 2 pozicijos 0-1 be fiksacijos, 1NO, metalinis FP Rec20 bl (impulsas)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, metalinis FP Rec3 bl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos 1-0-2 be fiksacijos, 2NO, metalinis FP Rec30 bl (kryptis / impulsai)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 230 V FP RecI3 gr (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 24 V FP RecI3 gr24 (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 230 V FP RecI3 r (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 24 V FP RecI3 r24 (režimas su indikacija)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP Rec2 bl Pl (režimas ĮJ / IŠJ)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, plastikinis FP Rec3 bl Pl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos be fiksacijos (grįžta į 0), 2NO, plastikinis FP5-AD53 (kryptis / impulsai) ← šis modelis
    su LED 230 V, 3 pozicijos 1-0-2 su fiksacija, 2NO, žalias, plastikinis FP5-AK3365230 (režimas su indikacija)
    Taisyklė: su fiksacija rinkitės režimams, kurie turi išlikti (ĮJ / IŠJ, RANKA–0–AUTO), be fiksacijos – rankiniam valdymui „kol laikoma“ (kryptis, pozicionavimas); 2 pozicijos – vienai funkcijai, 3 pozicijos – dviem funkcijoms su nuline padėtimi; raktą rinkitės, kai prieigą reikia riboti, LED versiją – kai reikia būsenos indikacijos.
    Kada rinktis kitą sprendimą: su fiksacija – FP Rec3 bl Pl arba metalinis FP Rec3 bl; metalinis be fiksacijos – FP Rec30 bl; 2 pozicijų – FP Rec2 bl Pl; su LED – FP5-AK3365230.

    Pliusai

    • 2NO kontaktai – dvi komandos viename elemente
    • 3 pozicijos be fiksacijos, rankenėlė grįžta į 0
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • Saugus valdymas „kol laikoma“

    Minusai / ribojimai

    • Be fiksacijos – režimo išlaikymui rinkitės FP Rec3 bl Pl
    • Plastikinis korpusas mažiau atsparus smūgiams – intensyviam naudojimui rinkitės metalinę FP versiją
    • Priekinė dalis IP40 – lauke ar drėgnoje vietoje naudokite apsauginę dėžutę
    • Perjungiklis nėra avarinio stabdymo įtaisas – tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Perjungiklis nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    2NO
    3 pozicijos
    be fiksacijos
    plastikinis
    Tinka, kai reikia:
    • mechanizmas turi judėti tik laikant rankenėlę;
    • reikia dviejų krypčių valdymo;
    • atleidus turi grįžti į 0.
    Patikrinkite prieš naudojimą:
    • ar reikia fiksacijos, ar grįžimo į 0;
    • kiek kontaktų ir kokio tipo reikia (NO / NC);
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP5-AD53 yra plastikinis trijų pozicijų perjungiklis su grįžimu (3 pozicijos be fiksacijos, rankenėlė grįžta į 0) su 2NO; avariniam stabdymui naudokite grybo formos jungiklį su fiksacija.

    DUK

    Kiek pozicijų turi FP5-AD53?
    FP5-AD53 turi 3 pozicijos be fiksacijos, rankenėlė grįžta į 0.
    Kokie kontaktai?
    Perjungiklis turi 2NO kontaktus.
    Kokio dydžio skylės reikia?
    Perjungiklis montuojamas į standartinę Ø 22 mm skylę.
    Ar galima pridėti kontaktų?
    Taip, kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.
    Koks apsaugos laipsnis?
    Priekinės dalies apsaugos laipsnis IP40, o montavimo pusės – IP20.
    Ar yra versija su fiksacija?
    Taip, trijų pozicijų perjungiklis su fiksacija yra FP Rec3 bl Pl arba metalinis FP Rec3 bl.

    Perjungiklis | 22 mm | 2NO | 3 pozicijos | be fiksacijos (grįžta į 0) | juodas | plastikinis | IP40 | Promfactor Baltic | FP5-AD53

    Promfactor Baltic FP5-AD53 – plastikinis trijų pozicijų perjungiklis su grįžimu, 3 pozicijos be fiksacijos, rankenėlė grįžta į 0, 2NO, Ø 22 mm, IP40 – režimų ir funkcijų pasirinkimui skyduose ir valdymo pultuose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
