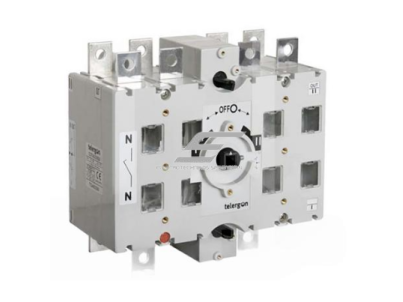

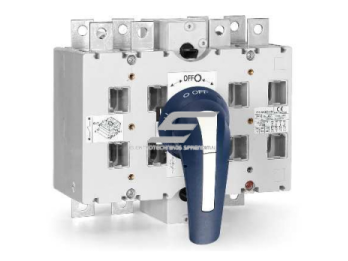

Pramoninis perjungiklis | 3P | 630A | 20kA | 1-0-2 | Telegron | CCF06303PS0

Techninės specifikacijos

• Polių skaičius: 3P
• Srovė (Ith, -30…+50 °C): 630 A
• Nominali izoliacijos įtampa (Ui): 1000 V
• Nominali impulsinė atlaikymo įtampa (Uimp): 12 kV
• Nominali darbinė srovė (Ie) pagal kategoriją:

•  AC-21A (400 V): 630 A

•  AC-22A (400 V): 630 A

• Trumpalaikė atsparumo srovei (1 s, Icw): 13 kA
• Trumpalaikė įjungimo galia (pikinė, Icm): 20 kA

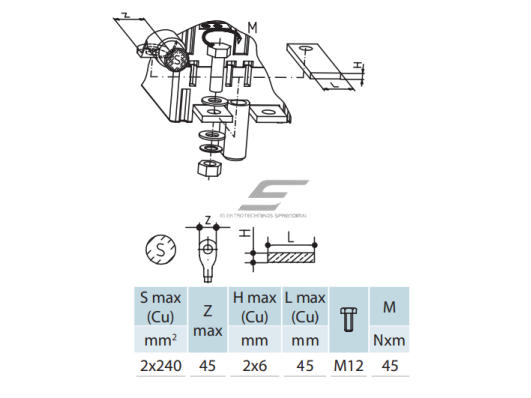

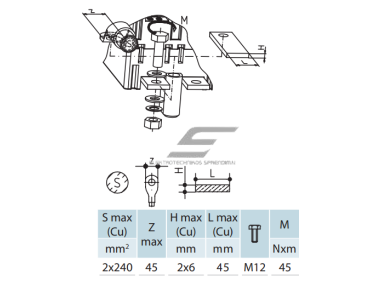

• Prijungimo galimybės:

•  Varinė šyna: 2×6/45 mm

•  Kietas kabelis: 2×240 mm²

•  Maksimali šynos plotis: 45 mm

•  Priveržimo momentas: 45 N·m

• Mechaninis atsparumas: Be apkrovos: ≥ 4000 / 10000 ciklų
• Svoris: ~11,5–12,6 kg (priklausomai nuo konfigūracijos)
• Standartai: IEC 60947-1, IEC 60947-3
• Kokybės sertifikatai: ISO 9001, ISO 14001

Funkcijos

• Trys darbo padėtys: 1 (pirmas šaltinis) – 0 (išjungta) – 2 (antras šaltinis).
• Užtikrina saugų perjungimą tarp dviejų elektros tiekimo šaltinių arba dviejų grandinių.
• Tinka tiek apkrovos perjungimui, tiek grandinių izoliavimui.
• Galima naudoti kaip rankinį ATS (Automatic Transfer Switch) pakaitalą mažesnėse sistemose.
• Mechaninė konstrukcija pritaikyta didelėms apkrovoms ir ilgalaikiam naudojimui.

Naudojimas

• Pramonėje: gamyklų, cechų, sandėlių elektros tiekimo šaltinių perjungimui.
• Komerciniuose pastatuose: atsarginio generatoriaus įjungimui nutrūkus pagrindiniam tiekimui.
• Energetikoje: skirstyklose ir elektros skydinėse kaip perjungimo ir izoliavimo įranga.
• Namų ūkiuose (didelės galios sistemoms): kai reikia rankiniu būdu perjungti tarp tinklo ir generatoriaus.

Suderinama su:

• Papildomas kontaktas kirtikliui 1NA+1NU 16A IP40
• Išnešama rankena perjungikliams 630-800A
• Tiesioginė rankena perjungikliams 630-800A
• Motorizuota pavara perjungikliams 500-800A 230V AC

Pliusai

• Aukšta srovės talpa – 630 A užtikrina galimybę valdyti net labai galingas grandines.
• Tvirtas dizainas – ilgaamžė mechanika (iki 10 000 ciklų).
• Sertifikuota kokybė – atitinka IEC standartus ir ISO kokybės reikalavimus.
• Platus prijungimo pasirinkimas – tinka tiek kabeliams, tiek varinėms šynoms.
• Didelis atsparumas trumpojo jungimo srovėms – iki 20 kA pikinės srovės.

Minusai

• Rankinis valdymas – nėra automatinio perjungimo funkcijos.
• Santykinai didelis svoris – montuojant gali reikėti papildomos atramos.
• Netinka mažos galios sistemoms – dėl didelės nominalios srovės tokiose sistemose gali būti per didelis ir brangus sprendimas.
