  • Nauja prekė   Perjungiklis su LED pašvietimu | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | žalias | LED 230 V | plastikinis | IP40 | Promfactor Baltic | FP5-AK3365230

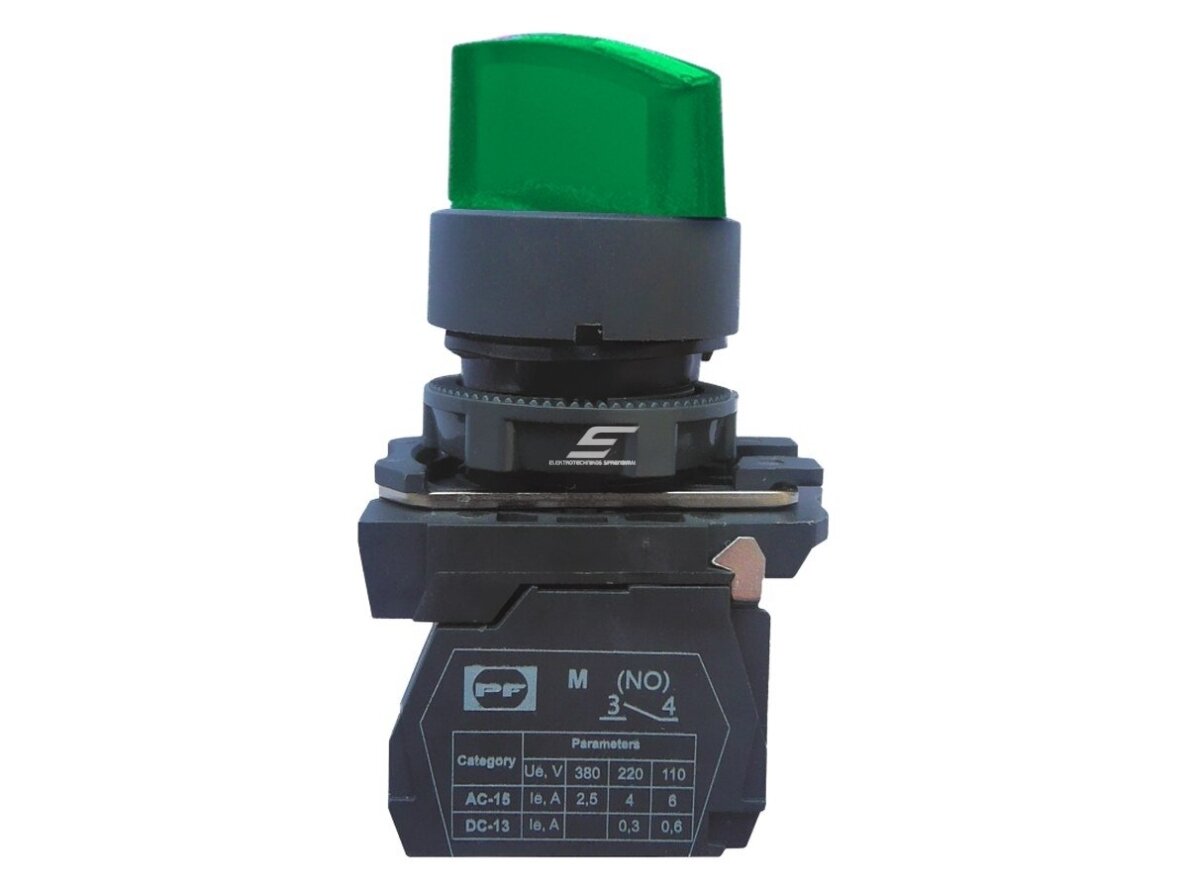

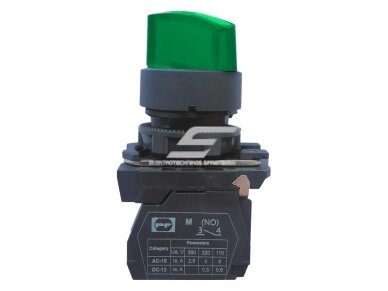

    Perjungiklis su LED pašvietimu | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | žalias | LED 230 V | plastikinis | IP40 | Promfactor Baltic | FP5-AK3365230

    Kodas: FP5-AK3365230
    Pasiteirauti apie prekę
    Kaina 5.03 € su PVM
    ( 4.16 € be PVM )

    FP5-AK3365230 – plastikinis šviečiantis trijų pozicijų perjungiklis (3 pozicijos 1-0-2 su fiksacija) su 2NO ir 230 V LED, Ø 22 mm, IP40, režimams skyduose.

  • Prekės aprašymas

    Perjungiklis su LED pašvietimu | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | žalias | LED 230 V | plastikinis | IP40 | Promfactor Baltic | FP5-AK3365230

    FP5-AK3365230 – Promfactor Baltic FP serijos plastikinis šviečiantis trijų pozicijų perjungiklis (3 pozicijos 1-0-2 su fiksacija) su 2NO kontaktais, montuojamas į Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Šviečiantis trijų pozicijų perjungiklis sujungia režimo pasirinkimą (1-0-2) ir būsenos indikaciją: žaliai šviečianti rankenėlė rodo, kad įrenginys dirba.
    Kontaktai
    2NO
    Pozicijos
    3 pozicijos 1-0-2 su fiksacija
    Montavimas
    Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Perjungiklis įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontaktų blokų gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm), o prie LED gnybtų – 230 V indikacijos grandinė.

    Padėtyje 1 užsidaro pirmasis NO kontaktas, padėtyje 2 – antrasis, padėtyje 0 abu atviri; rankenėlė lieka pasirinktoje padėtyje. 230 V LED turi atskirus gnybtus ir šviečia, kai jam paduodama įtampa.

    Rezultatas – vienoje Ø 22 mm vietoje režimo jungiklis ir signalinė lemputė, todėl duryse lieka daugiau vietos ir mažiau laidų.

    Kuo naudingas FP5-AK3365230?
    Režimo jungiklis ir 230 V veikimo indikacija viename Ø 22 mm elemente.

    Techninės specifikacijos

    Prekės tipas Šviečiantis trijų pozicijų perjungiklis
    Gamintojas / kodas Promfactor Baltic / FP5-AK3365230
    Korpusas plastikinis
    Spalva žalias
    Kontaktai 2NO
    Pozicijos 3 pozicijos 1-0-2 su fiksacija
    Valdymas rankenėle
    LED pašvietimo įtampa 230 V
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 2NO kontaktai – kiekviena kraštinė padėtis uždaro savo NO kontaktą – dvi komandos viename elemente.
    • LED pašvietimas 230 V – žaliai šviečianti rankenėlė rodo veikimą be atskiros lemputės.
    • 3 pozicijos 1-0-2 su fiksacija – režimas išlieka, o vidurinė padėtis 0 reiškia išjungta.
    • Standartinė Ø 22 mm skylė – suderinamas su FP serijos mygtukais ir mygtukų dėžutėmis.
    • Plastikinis korpusas – lengvas ir ekonomiškas vidaus skydams ir plastikiniams postams.
    • Izoliacijos įtampa Ui 660 V – tinka 230/400 V valdymo grandinėms pagal IEC/EN 60947-5.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai perjungiant.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC blokais.

    Kur naudojamas?

    • RANKA–0–AUTO režimas su veikimo indikacija
    • Siurblinės ar katilinės skydas be atskirų lempučių
    • Ventiliacijos ir dūmų šalinimo ventiliatorių režimai
    • Dviejų įrenginių pasirinkimas su indikacija
    • 230 V valdymo skydai be transformatoriaus
    • Techninės patalpos su silpnu apšvietimu

    Naudojimas pagal poreikį

    Siurblinių su režimų pasirinkimu montuotojui.
    šviečiantis 3 pozicijų perjungiklis RANKA–0–AUTO kartu rodo, kad įrenginys dirba.
    230 V valdymo skydų surinkėjui.
    230 V LED rankenėlėje jungiamas tiesiai fazė–nulis, todėl nereikia atskiros signalinės lemputės.
    Ventiliacijos ir dūmų šalinimo sistemų integratoriui.
    žaliai šviečianti rankenėlė gerai matoma tamsioje techninėje patalpoje.

    Praktinis panaudojimas

    Jeigu ventiliatorius valdomas RANKA–0–AUTO režimu, tada FP5-AK3365230 padėtis 1 jungia ritę tiesiogiai, padėtis 2 – per valdiklio relę, o 230 V LED per kontaktoriaus pagalbinį NO šviečia, kai ventiliatorius dirba.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP5-AK3365230 taikomas skirtinguose objektuose – keičiasi tik tai, kur jungiami kontaktai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    RANKA–0–AUTO su indikacija 1 – ritė tiesiogiai, 2 – per valdiklį; LED per pagalbinį NO Režimas ir veikimas matomi viename elemente LED grandinę apsaugokite saugikliu
    Dviejų įrenginių pasirinkimas 1 – įrenginys A, 2 – įrenginys B Šviečia, kai pasirinktas įrenginys dirba LED junkite tik 230 V
    Dūmų šalinimo ventiliatorius Režimai per du NO Rankinis bandymas ir automatika Laikykitės projekto valdymo logikos
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje rinkitės tinkamos IP klasės dėžutę

    Kaip parinkti FP serijos perjungiklį

    Tipas / pozicijos / kontaktai / korpusas Rekomenduojamas modelis
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP CKL bl (užrakinamas įjungimas)
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP CKL bl Pl (užrakinamas įjungimas)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP Rec2 bl (režimas ĮJ / IŠJ)
    rankenėlė, 2 pozicijos 0-1 be fiksacijos, 1NO, metalinis FP Rec20 bl (impulsas)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, metalinis FP Rec3 bl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos 1-0-2 be fiksacijos, 2NO, metalinis FP Rec30 bl (kryptis / impulsai)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 230 V FP RecI3 gr (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 24 V FP RecI3 gr24 (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 230 V FP RecI3 r (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 24 V FP RecI3 r24 (režimas su indikacija)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP Rec2 bl Pl (režimas ĮJ / IŠJ)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, plastikinis FP Rec3 bl Pl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos be fiksacijos (grįžta į 0), 2NO, plastikinis FP5-AD53 (kryptis / impulsai)
    su LED 230 V, 3 pozicijos 1-0-2 su fiksacija, 2NO, žalias, plastikinis FP5-AK3365230 (režimas su indikacija) ← šis modelis
    Taisyklė: su fiksacija rinkitės režimams, kurie turi išlikti (ĮJ / IŠJ, RANKA–0–AUTO), be fiksacijos – rankiniam valdymui „kol laikoma“ (kryptis, pozicionavimas); 2 pozicijos – vienai funkcijai, 3 pozicijos – dviem funkcijoms su nuline padėtimi; raktą rinkitės, kai prieigą reikia riboti, LED versiją – kai reikia būsenos indikacijos.
    Kada rinktis kitą sprendimą: be pašvietimo – FP Rec3 bl Pl (plastikinis) arba FP Rec3 bl (metalinis); metaliniai su LED – FP RecI3 gr, FP RecI3 gr24, FP RecI3 r, FP RecI3 r24; be fiksacijos – FP5-AD53.

    Pliusai

    • 2NO kontaktai – dvi komandos viename elemente
    • 3 pozicijos 1-0-2 su fiksacija
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • Veikimo indikacija 230 V rankenėlėje

    Minusai / ribojimai

    • LED veikia tik su 230 V – 24 V grandinei rinkitės FP RecI3 gr24
    • Pozicijų žymėjimas (1 / 0 / 2) kainoraštyje nurodytas kaip 1-0-2 – režimų pavadinimus pažymėkite lentele FP B
    • Plastikinis korpusas mažiau atsparus smūgiams – intensyviam naudojimui rinkitės metalinę FP versiją
    • Priekinė dalis IP40 – lauke ar drėgnoje vietoje naudokite apsauginę dėžutę
    • Perjungiklis nėra avarinio stabdymo įtaisas – tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • LED modulį junkite tik į 230 V grandinę.
    • Perjungiklis nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    2NO
    3 pozicijos 1-0-2
    su fiksacija
    plastikinis
    LED 230 V
    Tinka, kai reikia:
    • reikia RANKA–0–AUTO pasirinkimo su veikimo indikacija;
    • indikacijos grandinė 230 V;
    • duryse trūksta vietos atskirai lemputei.
    Patikrinkite prieš naudojimą:
    • ar reikia fiksacijos, ar grįžimo į 0;
    • kiek kontaktų ir kokio tipo reikia (NO / NC);
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP5-AK3365230 yra plastikinis šviečiantis trijų pozicijų perjungiklis (3 pozicijos 1-0-2 su fiksacija) su 2NO; avariniam stabdymui naudokite grybo formos jungiklį su fiksacija.

    DUK

    Kiek pozicijų turi FP5-AK3365230?
    FP5-AK3365230 turi 3 pozicijos 1-0-2 su fiksacija.
    Kokie kontaktai?
    Perjungiklis turi 2NO kontaktus.
    Kokio dydžio skylės reikia?
    Perjungiklis montuojamas į standartinę Ø 22 mm skylę.
    Ar galima pridėti kontaktų?
    Taip, kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.
    Koks apsaugos laipsnis?
    Priekinės dalies apsaugos laipsnis IP40, o montavimo pusės – IP20.
    Kokia LED įtampa?
    LED pašvietimas skirtas 230 V įtampai.

    Perjungiklis su LED pašvietimu | 22 mm | 2NO | 3 pozicijos 1-0-2 | su fiksacija | žalias | LED 230 V | plastikinis | IP40 | Promfactor Baltic | FP5-AK3365230

    Promfactor Baltic FP5-AK3365230 – plastikinis šviečiantis trijų pozicijų perjungiklis, 3 pozicijos 1-0-2 su fiksacija, 2NO, Ø 22 mm, IP40, LED 230 V – režimų ir funkcijų pasirinkimui skyduose ir valdymo pultuose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
