  • Nauja prekė   Perjungiklis su raktu | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | metalinis | IP40 | Promfactor Baltic | FP CKL bl

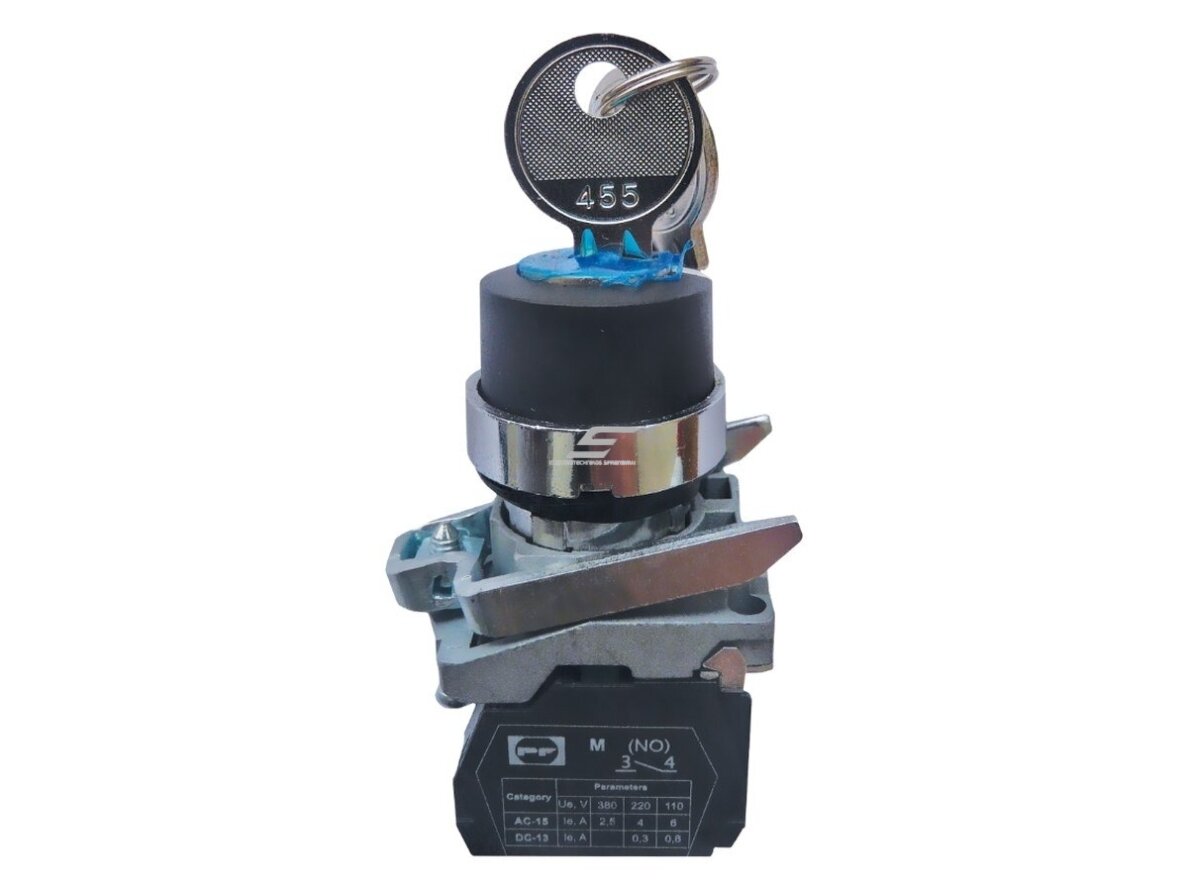

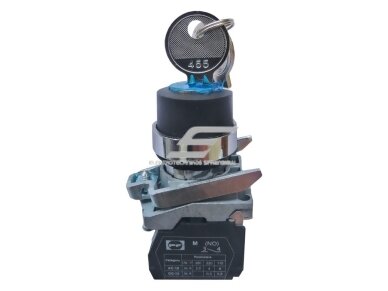

    Perjungiklis su raktu | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | metalinis | IP40 | Promfactor Baltic | FP CKL bl

    Kodas: FP CKL bl
    Pasiteirauti apie prekę
    Kaina 4.66 € su PVM
    ( 3.85 € be PVM )

    FP CKL bl – metalinis raktinis perjungiklis (2 pozicijos 0-1 su fiksacija) su 1NO, Ø 22 mm, IP40, režimams ir valdymui skyduose bei pultuose.

  • Prekės aprašymas

    Perjungiklis su raktu | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | metalinis | IP40 | Promfactor Baltic | FP CKL bl

    FP CKL bl – Promfactor Baltic FP serijos metalinis raktinis perjungiklis (2 pozicijos 0-1 su fiksacija) su 1NO kontaktu, montuojamas į Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Raktinis perjungiklis leidžia įjungti ar perjungti funkciją tik turint raktą – taip ribojama prieiga prie aptarnavimo režimo, blokavimo ar įrangos įjungimo.
    Kontaktai
    1NO
    Pozicijos
    2 pozicijos 0-1 su fiksacija
    Montavimas
    Ø 22 mm skylė
    Korpusas
    metalinis, IP40 iš priekio

    Veikimo principas

    Perjungiklis įstatomas į Ø 22 mm skylę ir iš galo priveržiamas veržle; prie kontaktų blokų gnybtų prijungiami valdymo grandinės laidai (užveržimo momentas 0,8 Nm).

    Įkišus raktą ir pasukus į padėtį 1, 1NO kontaktas užsidaro ir lieka uždaras (fiksacija); grąžinus raktą į 0, kontaktas atsidaro.

    Rezultatas – funkciją gali įjungti tik rakto turėtojas, o padėtis aiškiai matoma iš rakto ir rankenėlės krypties.

    Kuo naudingas FP CKL bl?
    Prieiga tik su raktu: funkciją įjungia tik įgaliotas asmuo, o būsena išlieka be relės.

    Techninės specifikacijos

    Prekės tipas Raktinis perjungiklis
    Gamintojas / kodas Promfactor Baltic / FP CKL bl
    Korpusas metalinis
    Spalva juodas
    Kontaktai 1NO
    Pozicijos 2 pozicijos 0-1 su fiksacija
    Valdymas raktu
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • 1NO kontaktas – uždaro grandinę pasirinktoje padėtyje – režimo ar įrenginio pasirinkimas.
    • Valdymas raktu – apsaugo nuo neįgaliotų asmenų perjungimo.
    • 2 pozicijos 0-1 su fiksacija – būsena išlieka ištraukus ar pasukus raktą atgal tik įgaliotam asmeniui.
    • Standartinė Ø 22 mm skylė – suderinamas su FP serijos mygtukais ir mygtukų dėžutėmis.
    • Metalinis korpusas – patvarus intensyviai naudojamuose pultuose.
    • Izoliacijos įtampa Ui 660 V – tinka 230/400 V valdymo grandinėms pagal IEC/EN 60947-5.
    • Atsparumas 1 000 000 mechaninių ciklų – ilgas tarnavimas dažnai perjungiant.
    • Papildomi kontaktai – prireikus kontaktų skaičių galima papildyti FP NO arba FP NC blokais.

    Kur naudojamas?

    • Aptarnavimo režimo įjungimas liftų, vartų ar užkardų valdyme
    • Įrangos blokavimas nuo pašalinių asmenų
    • Derinimo režimas staklėse (tik įgaliotiems)
    • Apšvietimo ar ventiliacijos valdymas viešose patalpose
    • Signalizacijos įjungimas / išjungimas techninėse patalpose
    • Mygtukų dėžutės prie įrenginių viešose vietose

    Naudojimas pagal poreikį

    Viešųjų pastatų ir mokyklų elektrikui.
    įjungimas raktu neleidžia pašaliniams asmenims įjungti ar išjungti įrangos.
    Liftų, vartų ir užkardų valdymo montuotojui.
    metalinis raktinis perjungiklis 0-1 naudojamas aptarnavimo režimui ar valdymo blokavimui.
    Gamybos įrenginių saugos atsakingam inžinieriui.
    rakto padėtis su fiksacija užtikrina, kad derinimo režimą gali įjungti tik įgaliotas darbuotojas.

    Praktinis panaudojimas

    Jeigu vartų automatika turi aptarnavimo režimą, tada FP CKL bl 1NO kontaktas jungiamas į valdiklio režimo įėjimą, o pasukus raktą į padėtį 1 režimas išlieka įjungtas, kol raktas neatsuktas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP CKL bl taikomas skirtinguose objektuose – keičiasi tik tai, kur jungiami kontaktai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Aptarnavimo režimas 1NO į valdiklio režimo įėjimą Režimas įjungtas tik raktu Raktą laikykite atsakingo asmens žinioje
    Įrangos blokavimas 1NO nuosekliai į START grandinę Be rakto įrenginio paleisti neįmanoma Pažymėkite rakto padėtis 0 / 1
    Apšvietimas viešoje patalpoje 1NO į kontaktoriaus ar relės ritę Šviesą įjungia tik personalas Didelei apkrovai naudokite kontaktorių
    Mygtukų dėžutė Ø 22 mm skylė dangtyje Vietinis valdymas prie įrenginio Drėgnoje vietoje rinkitės tinkamos IP klasės dėžutę

    Kaip parinkti FP serijos perjungiklį

    Tipas / pozicijos / kontaktai / korpusas Rekomenduojamas modelis
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP CKL bl (užrakinamas įjungimas) ← šis modelis
    su raktu, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP CKL bl Pl (užrakinamas įjungimas)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, metalinis FP Rec2 bl (režimas ĮJ / IŠJ)
    rankenėlė, 2 pozicijos 0-1 be fiksacijos, 1NO, metalinis FP Rec20 bl (impulsas)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, metalinis FP Rec3 bl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos 1-0-2 be fiksacijos, 2NO, metalinis FP Rec30 bl (kryptis / impulsai)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 230 V FP RecI3 gr (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, žalias, 24 V FP RecI3 gr24 (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 230 V FP RecI3 r (režimas su indikacija)
    su LED, 3 pozicijos 1-0-2 su fiksacija, 1NO+1NO, raudonas, 24 V FP RecI3 r24 (režimas su indikacija)
    rankenėlė, 2 pozicijos 0-1 su fiksacija, 1NO, plastikinis FP Rec2 bl Pl (režimas ĮJ / IŠJ)
    rankenėlė, 3 pozicijos 1-0-2 su fiksacija, 2NO, plastikinis FP Rec3 bl Pl (RANKA–0–AUTO)
    rankenėlė, 3 pozicijos be fiksacijos (grįžta į 0), 2NO, plastikinis FP5-AD53 (kryptis / impulsai)
    su LED 230 V, 3 pozicijos 1-0-2 su fiksacija, 2NO, žalias, plastikinis FP5-AK3365230 (režimas su indikacija)
    Taisyklė: su fiksacija rinkitės režimams, kurie turi išlikti (ĮJ / IŠJ, RANKA–0–AUTO), be fiksacijos – rankiniam valdymui „kol laikoma“ (kryptis, pozicionavimas); 2 pozicijos – vienai funkcijai, 3 pozicijos – dviem funkcijoms su nuline padėtimi; raktą rinkitės, kai prieigą reikia riboti, LED versiją – kai reikia būsenos indikacijos.
    Kada rinktis kitą sprendimą: plastikinė versija – FP CKL bl Pl; be rakto – FP Rec2 bl (su fiksacija) arba FP Rec20 bl (be fiksacijos); 3 pozicijų – FP Rec3 bl; grybo formos su raktu – FP CMKL r.

    Pliusai

    • 1NO kontaktas – viena funkcija
    • 2 pozicijos 0-1 su fiksacija
    • Standartinė Ø 22 mm skylė
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • Prieiga tik su raktu

    Minusai / ribojimai

    • Pametus raktą būseną pakeisti sudėtinga – laikykite atsarginį raktą
    • Priekinė dalis IP40 – lauke ar drėgnoje vietoje naudokite apsauginę dėžutę
    • Perjungiklis nėra avarinio stabdymo įtaisas – tam naudokite avarinio stabdymo reikalavimus atitinkantį grybo formos jungiklį su fiksacija

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • Perjungiklis nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO
    2 pozicijos 0-1
    su fiksacija
    metalinis
    raktas
    Tinka, kai reikia:
    • prieigą prie funkcijos reikia riboti raktu;
    • pasirinkta būsena turi išlikti;
    • pakanka vieno NO kontakto.
    Patikrinkite prieš naudojimą:
    • ar reikia fiksacijos, ar grįžimo į 0;
    • kiek kontaktų ir kokio tipo reikia (NO / NC);
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP CKL bl yra metalinis raktinis perjungiklis (2 pozicijos 0-1 su fiksacija) su 1NO; avariniam stabdymui naudokite grybo formos jungiklį su fiksacija.

    DUK

    Kiek pozicijų turi FP CKL bl?
    FP CKL bl turi 2 pozicijos 0-1 su fiksacija.
    Kokie kontaktai?
    Perjungiklis turi 1NO kontaktą.
    Kokio dydžio skylės reikia?
    Perjungiklis montuojamas į standartinę Ø 22 mm skylę.
    Ar galima pridėti kontaktų?
    Taip, kontaktų skaičių galima papildyti FP NO arba FP NC kontaktų blokais.
    Koks apsaugos laipsnis?
    Priekinės dalies apsaugos laipsnis IP40, o montavimo pusės – IP20.
    Ar raktą galima ištraukti?
    Rakto ištraukimo padėtys kainoraštyje nenurodytos, todėl prieš montuodami jas patikrinkite pagal gaminį.

    Perjungiklis su raktu | 22 mm | 1NO | 2 pozicijos 0-1 | su fiksacija | metalinis | IP40 | Promfactor Baltic | FP CKL bl

    Promfactor Baltic FP CKL bl – metalinis raktinis perjungiklis, 2 pozicijos 0-1 su fiksacija, 1NO, Ø 22 mm, IP40 – režimų ir funkcijų pasirinkimui skyduose ir valdymo pultuose.
