  • Nauja prekė   -6.21€Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 150mm | ortakiams Ø100-300mm | PVC žarnelė 2m | Sentera Controls | PSET-PTS-200

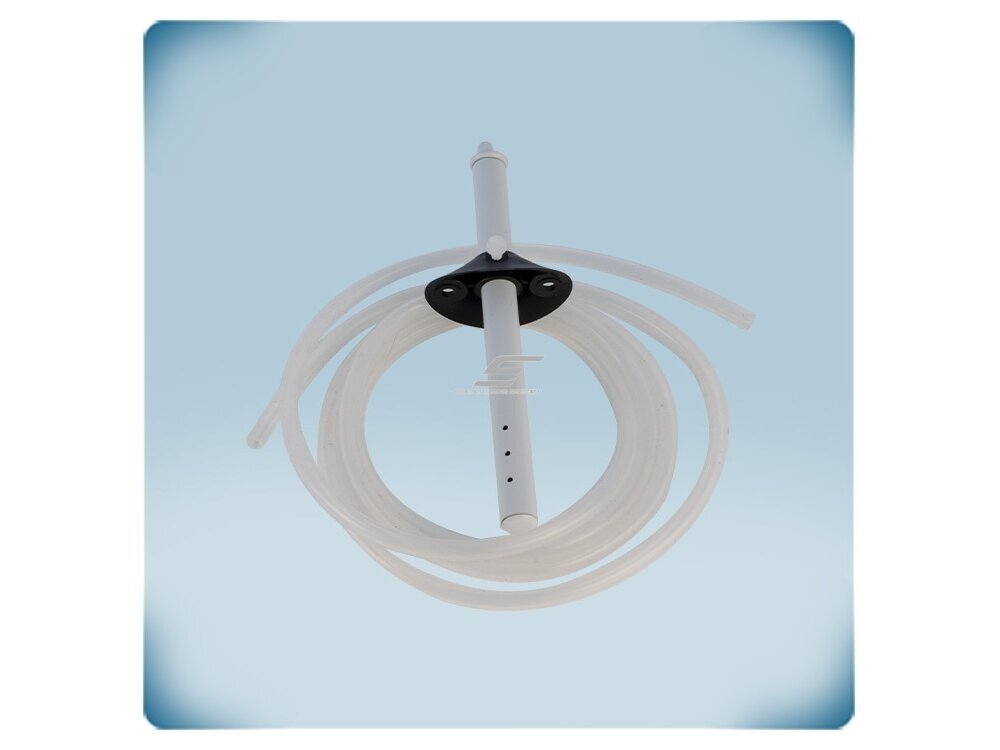

    Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 150mm | ortakiams Ø100-300mm | PVC žarnelė 2m | Sentera Controls | PSET-PTS-200

    Kodas: PSET-PTS-200
    Pasiteirauti apie prekę
    Kaina 11.08 € su PVM
    ( 9.16 € be PVM )
    17.29 € Sutaupykite 6.21 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 150mm | ortakiams Ø100-300mm | PVC žarnelė 2m | Sentera Controls | PSET-PTS-200

    PSET-PTS-200 – Sentera Controls Pito vamzdelio rinkinys oro greičiui ortakyje matuoti kartu su diferencinio slėgio davikliu ar valdikliu. Vamzdelio ilgis 150 mm, skirtas ortakiams Ø100–300 mm; žinant ortakio skerspjūvį, galima matuoti ir valdyti oro kiekį.

    Pagrindinė mintis:
    Pito vamzdelis lygina bendrąjį ir statinį slėgį srauto kryptimi – jų skirtumas (dinaminis slėgis) priklauso nuo oro greičio. Taip be brangaus srauto matuoklio galima žinoti, kiek oro iš tikrųjų teka ortakiu.
    Vamzdelio ilgis
    150 mm
    Ortakio skersmuo
    Ø100–300 mm
    Žarnelė
    PVC, Ø5 × 7 mm, 200 cm
    Matuojama
    Oro greitis (m/s), oro kiekis (m³/h)

    Veikimo principas

    Vamzdelis įstatomas į ortakį per išgręžtą angą ir pritvirtinamas lanksčiu flanšu bei varžtais; jo antgalis nukreipiamas prieš srautą. Jungtis „+D“ (bendrasis slėgis) ir „−S“ (statinis slėgis) žarnelėmis jungiamos prie diferencinio slėgio daviklio ar valdiklio „+“ ir „−“ jungčių.

    Prietaisas iš dinaminio slėgio apskaičiuoja oro greitį (m/s), o įvedus ortakio skerspjūvį – oro kiekį (Q = A × V). Stačiakampiam ortakiui naudojamas ekvivalentinis skersmuo de = 1,30 × (a × b)^0,625 / (a + b)^0,25.

    Rezultatas – oro greitis ir oro kiekis ortakyje matuojami be atskiro srauto matuoklio. Inžinieriaus pastaba: nemontuokite turbulencijos zonoje – toliau nuo filtrų, aušintuvų, ventiliatorių ir alkūnių; pagal montavimo schemą matavimo vieta turi būti ne arčiau kaip 7,5 ortakio skersmens už trukdžio ir apie 3 skersmenis prieš kitą trukdį.

    Kuo naudingas PSET-PTS-200?
    Paprastas ir pigus oro greičio bei oro kiekio matavimas ortakyje su Sentera slėgio davikliu ar valdikliu.

    Techninės specifikacijos

    Prekės tipas Pito vamzdelio prijungimo rinkinys
    Gamintojas / kodas Sentera Controls / PSET-PTS-200
    Vamzdelio ilgis 150 mm (bendras 159 mm)
    Vamzdelio skersmuo 12,5 mm
    Ortakio skersmuo Ø100–300 mm
    Vamzdelio medžiaga Liepsnai atsparus ABS (POLYFLAM RABS), pilkas, be PBDE
    Flanšas Lankstus PE, juodas, 36 × 52 mm
    Žarnelė 1 × skaidri PVC, Ø5 × 7 mm, 200 cm
    Tvirtinimas 2 cinkuoti varžtai 4,2 × 9,5 mm, plastikinis fiksavimo varžtas
    Maks. darbinis slėgis 10 000 Pa
    Maks. darbinė temperatūra 60 °C
    Suderinamumas Slėgio davikliai HPS, DPS, HPD, DPD; valdikliai HPSP, HPSA, DPSP, DPSA
    Svoris 0,113 kg (neto)
    Atitiktis WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Oro greičio matavimas – m/s tiesiogiai ortakyje.
    • Oro kiekis – žinant ortakio skerspjūvį – m³/h be srauto matuoklio.
    • Suderinamas su Sentera – HPS, DPS, HPD, DPD davikliai ir HPSP, HPSA, DPSP, DPSA valdikliai.
    • Greitas montavimas – lankstus flanšas ir varžtai komplekte.
    • Stačiakampiams ortakiams – tinkamas vamzdelis parenkamas pagal ekvivalentinį skersmenį de.

    Kur naudojamas?

    • Ortakiai Ø100–300 mm
    • Tiekiamo oro kiekio kontrolė ir palaikymas
    • VAV / CAV sistemos su HPSP / DPSP / HPSA / DPSA valdikliais
    • Vėdinimo sistemų derinimas ir balansavimas
    • Oro kiekio matavimas su HPS, DPS, HPD, DPD davikliais be atskiro srauto matuoklio
    • Stačiakampiai ortakiai, parenkant pagal ekvivalentinį skersmenį

    Naudojimas pagal poreikį

    Butų ir mažų biurų vėdinimo derintojui.
    150 mm vamzdelis skirtas Ø100–300 mm ortakiams, kuriuose oro greitis matuojamas tiesiai ortakyje.
    VAV sistemų integratoriui.
    Kartu su HPSA / DPSA valdikliu sklendė palaiko nustatytą oro greitį ar oro kiekį Q = A × V.
    Balansavimo specialistui.
    Oro kiekis atšakoje nustatomas be atskiro srauto matuoklio, žinant ortakio skerspjūvį.

    Praktinis panaudojimas

    Jeigu Ø250 mm tiekimo ortakyje reikia palaikyti pastovų oro kiekį, tada PSET-PTS-200 montuojamas ne arčiau kaip 7,5 ortakio skersmens už alkūnės ir jungiamas prie HPSP ar DPSP valdiklio, kuriame įvestas skerspjūvis leidžia skaičiuoti Q = A × V.

    Pritaikymo gidas: kaip naudojamas praktikoje

    PSET-PTS-200 naudojamas įvairiose sistemose – keičiasi tik prijungiamas prietaisas ir matavimo vieta:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Tiekimo ortakis su EC ventiliatoriumi Pito vamzdelis → HPSP / DPSP valdiklis (+D → +, −S → −) Ventiliatorius palaiko nustatytą oro kiekį Įveskite ortakio skerspjūvį valdiklyje
    Zona su sklende Pito vamzdelis → HPSA / DPSA valdiklis Sklendė palaiko nustatytą oro greitį Matavimo vietą parinkite tiesiame ortakio ruože
    Stačiakampis ortakis Ekvivalentinis skersmuo pagal formulę Teisingai parinktas rinkinys ir oro kiekis Pvz., 300 × 300 mm ortakis atitinka de = 328 mm

    Kaip parinkti slėgio prijungimo rinkinį

    Matavimo užduotis / ortakis Rekomenduojamas modelis
    Slėgio skirtumas, oro kiekis pagal K faktorių – plastikiniai antgaliai PSET-PVC-200 (ABS antgaliai, 2 m žarnelė)
    Slėgio skirtumas, oro kiekis pagal K faktorių – aliumininiai antgaliai PSET-QF-200 (aliumininiai antgaliai, 2 m žarnelė)
    Oro greitis / oro kiekis, ortakis Ø100–300 mm PSET-PTS-200 (Pito vamzdelis 150 mm) ← šis modelis
    Oro greitis / oro kiekis, ortakis Ø150–500 mm PSET-PTL-200 (Pito vamzdelis 250 mm)
    Taisyklė: slėgio skirtumui (filtras, ortakio statinis slėgis) ir oro kiekiui pagal ventiliatoriaus K faktorių – PSET-PVC-200 arba PSET-QF-200; oro greičiui ir oro kiekiui pagal ortakio skerspjūvį – Pito vamzdelis: PSET-PTS-200 ortakiams Ø100–300 mm, PSET-PTL-200 – Ø150–500 mm. Stačiakampiam ortakiui skaičiuokite ekvivalentinį skersmenį.
    Kada rinktis kitą sprendimą: ilgesnis vamzdelis ortakiams Ø150–500 mm – PSET-PTL-200; slėgio skirtumui ir oro kiekiui pagal K faktorių – PSET-PVC-200 ar PSET-QF-200.

    Pliusai

    • Oro greitis ir oro kiekis be srauto matuoklio
    • Tinka Sentera davikliams ir valdikliams
    • Komplekte flanšas, varžtai ir žarnelė
    • Lengvas, liepsnai atsparus ABS
    • Iki 10 000 Pa ir 60 °C

    Minusai / ribojimai

    • Tik ortakiams Ø100–300 mm
    • Jautrus montavimo vietai – reikia tiesaus ortakio ruožo
    • Darbinė temperatūra iki 60 °C

    Saugos ir montavimo pastabos

    • Prieš gręždami ortakį įsitikinkite, kad už sienelės nėra kabelių ar kitų komunikacijų.
    • Neviršykite 10 000 Pa darbinio slėgio ir 60 °C temperatūros.
    • Vamzdelio antgalį nukreipkite prieš srautą ir patikimai pritvirtinkite flanšu.

    Greitas pasirinkimo gidas

    150 mm
    Ø100–300 mm
    Oro greitis
    PVC žarnelė 2 m
    10 000 Pa
    Tinka, kai reikia:
    • matuoti oro greitį ortakyje;
    • valdyti oro kiekį pagal ortakio skerspjūvį;
    • derinti ir balansuoti vėdinimo sistemas.
    Patikrinkite prieš naudojimą:
    • ortakio skersmenį (Ø100–300 mm);
    • ar yra tiesus ruožas matavimo vietai;
    • ar prietaisas palaiko oro greičio režimą.
    Svarbus priminimas: PSET-PTS-200 pats nieko nematuoja – jis jungiamas prie diferencinio slėgio daviklio ar valdiklio.

    DUK

    Kokiems ortakiams tinka?
    Apvaliems ortakiams Ø100–300 mm; stačiakampiams – pagal ekvivalentinį skersmenį.
    Su kokiais prietaisais naudojamas?
    Su HPS, DPS, HPD, DPD davikliais ir HPSP, HPSA, DPSP, DPSA valdikliais.
    Kaip gauti oro kiekį?
    Įvedus ortakio skerspjūvį: Q = A × V.
    Kur montuoti?
    Tiesiame ruože, ne arčiau kaip 7,5 ortakio skersmens už trukdžio.
    Kas yra komplekte?
    Vamzdelis, lankstus PE flanšas 36 × 52 mm, 200 cm PVC žarnelė, 2 cinkuoti varžtai 4,2 × 9,5 mm ir plastikinis fiksavimo varžtas.
    Iš kokios medžiagos vamzdelis?
    Iš liepsnai atsparaus ABS (POLYFLAM RABS) be PBDE.

    Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 150mm | ortakiams Ø100-300mm | PVC žarnelė 2m | Sentera Controls | PSET-PTS-200

    Sentera PSET-PTS-200 – 150 mm Pito vamzdelio rinkinys ortakiams Ø100–300 mm oro greičiui ir oro kiekiui matuoti su Sentera slėgio davikliais ir valdikliais.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
