  • Nauja prekė   -7.39€Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 250mm | ortakiams Ø150-500mm | PVC žarnelė 2m | Sentera Controls | PSET-PTL-200

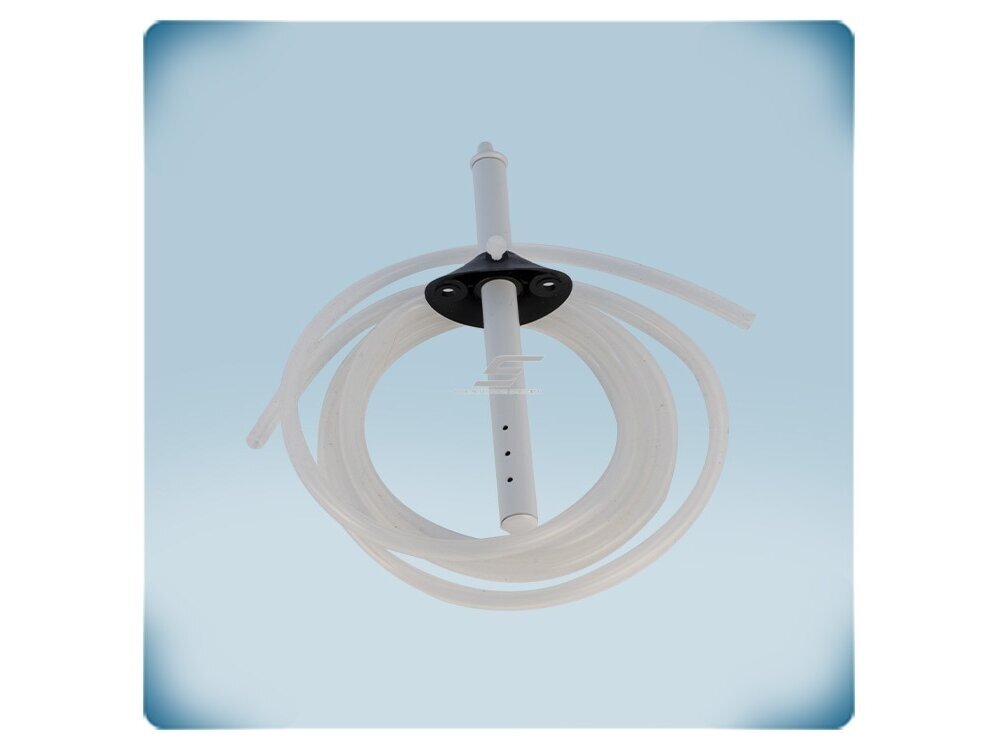

    Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 250mm | ortakiams Ø150-500mm | PVC žarnelė 2m | Sentera Controls | PSET-PTL-200

    Kodas: PSET-PTL-200
    Pasiteirauti apie prekę
    Kaina 13.20 € su PVM
    ( 10.91 € be PVM )
    20.59 € Sutaupykite 7.39 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 250mm | ortakiams Ø150-500mm | PVC žarnelė 2m | Sentera Controls | PSET-PTL-200

    PSET-PTL-200 – Sentera Controls Pito vamzdelio rinkinys oro greičiui ortakyje matuoti kartu su diferencinio slėgio davikliu ar valdikliu. Vamzdelio ilgis 250 mm, skirtas ortakiams Ø150–500 mm; žinant ortakio skerspjūvį, galima matuoti ir valdyti oro kiekį.

    Pagrindinė mintis:
    Pito vamzdelis lygina bendrąjį ir statinį slėgį srauto kryptimi – jų skirtumas (dinaminis slėgis) priklauso nuo oro greičio. Taip be brangaus srauto matuoklio galima žinoti, kiek oro iš tikrųjų teka ortakiu.
    Vamzdelio ilgis
    250 mm
    Ortakio skersmuo
    Ø150–500 mm
    Žarnelė
    PVC, Ø5 × 7 mm, 200 cm
    Matuojama
    Oro greitis (m/s), oro kiekis (m³/h)

    Veikimo principas

    Vamzdelis įstatomas į ortakį per išgręžtą angą ir pritvirtinamas lanksčiu flanšu bei varžtais; jo antgalis nukreipiamas prieš srautą. Jungtis „+D“ (bendrasis slėgis) ir „−S“ (statinis slėgis) žarnelėmis jungiamos prie diferencinio slėgio daviklio ar valdiklio „+“ ir „−“ jungčių.

    Prietaisas iš dinaminio slėgio apskaičiuoja oro greitį (m/s), o įvedus ortakio skerspjūvį – oro kiekį (Q = A × V). Stačiakampiam ortakiui naudojamas ekvivalentinis skersmuo de = 1,30 × (a × b)^0,625 / (a + b)^0,25.

    Rezultatas – oro greitis ir oro kiekis ortakyje matuojami be atskiro srauto matuoklio. Inžinieriaus pastaba: nemontuokite turbulencijos zonoje – toliau nuo filtrų, aušintuvų, ventiliatorių ir alkūnių; pagal montavimo schemą matavimo vieta turi būti ne arčiau kaip 7,5 ortakio skersmens už trukdžio ir apie 3 skersmenis prieš kitą trukdį.

    Kuo naudingas PSET-PTL-200?
    Paprastas ir pigus oro greičio bei oro kiekio matavimas ortakyje su Sentera slėgio davikliu ar valdikliu.

    Techninės specifikacijos

    Prekės tipas Pito vamzdelio prijungimo rinkinys
    Gamintojas / kodas Sentera Controls / PSET-PTL-200
    Vamzdelio ilgis 250 mm (bendras 259 mm)
    Vamzdelio skersmuo 12,5 mm
    Ortakio skersmuo Ø150–500 mm
    Vamzdelio medžiaga Liepsnai atsparus ABS (POLYFLAM RABS), pilkas, be PBDE
    Flanšas Lankstus PE, juodas, 55,6 × 87 mm
    Žarnelė 1 × skaidri PVC, Ø5 × 7 mm, 200 cm
    Tvirtinimas 2 cinkuoti varžtai 4,2 × 9,5 mm, plastikinis fiksavimo varžtas
    Maks. darbinis slėgis 10 000 Pa
    Maks. darbinė temperatūra 60 °C
    Suderinamumas Slėgio davikliai HPS, DPS, HPD, DPD; valdikliai HPSP, HPSA, DPSP, DPSA
    Svoris 0,126 kg (neto)
    Atitiktis WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Oro greičio matavimas – m/s tiesiogiai ortakyje.
    • Oro kiekis – žinant ortakio skerspjūvį – m³/h be srauto matuoklio.
    • Suderinamas su Sentera – HPS, DPS, HPD, DPD davikliai ir HPSP, HPSA, DPSP, DPSA valdikliai.
    • Greitas montavimas – lankstus flanšas ir varžtai komplekte.
    • Stačiakampiams ortakiams – tinkamas vamzdelis parenkamas pagal ekvivalentinį skersmenį de.

    Kur naudojamas?

    • Ortakiai Ø150–500 mm
    • Tiekiamo oro kiekio kontrolė ir palaikymas
    • VAV / CAV sistemos su HPSP / DPSP / HPSA / DPSA valdikliais
    • Vėdinimo sistemų derinimas ir balansavimas
    • Oro kiekio matavimas su HPS, DPS, HPD, DPD davikliais be atskiro srauto matuoklio
    • Stačiakampiai ortakiai, parenkant pagal ekvivalentinį skersmenį

    Naudojimas pagal poreikį

    Komercinių pastatų ŠVOK projektuotojui.
    250 mm vamzdelis apima Ø150–500 mm magistralinius ortakius, kuriems trumpesnio PSET-PTS-200 nepakanka.
    Oro ruošimo įrenginių paleidimo inžinieriui.
    Kartu su HPSP / DPSP valdikliu ventiliatorius palaiko nustatytą oro kiekį pagal išmatuotą greitį ir įvestą skerspjūvį.
    Stačiakampių ortakių montuotojui.
    Pagal ekvivalentinį skersmenį parenkamas tinkamas vamzdelis – pavyzdžiui, 300 × 300 mm ortakiui de = 328 mm.

    Praktinis panaudojimas

    Jeigu Ø400 mm magistraliniame ortakyje reikia matuoti oro greitį, tada PSET-PTL-200 įstatomas antgaliu prieš srautą, jungtys „+D“ ir „−S“ prijungiamos prie daviklio ar valdiklio, ir gaunamas oro greitis bei oro kiekis Q = A × V.

    Pritaikymo gidas: kaip naudojamas praktikoje

    PSET-PTL-200 naudojamas įvairiose sistemose – keičiasi tik prijungiamas prietaisas ir matavimo vieta:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Tiekimo ortakis su EC ventiliatoriumi Pito vamzdelis → HPSP / DPSP valdiklis (+D → +, −S → −) Ventiliatorius palaiko nustatytą oro kiekį Įveskite ortakio skerspjūvį valdiklyje
    Zona su sklende Pito vamzdelis → HPSA / DPSA valdiklis Sklendė palaiko nustatytą oro greitį Matavimo vietą parinkite tiesiame ortakio ruože
    Stačiakampis ortakis Ekvivalentinis skersmuo pagal formulę Teisingai parinktas rinkinys ir oro kiekis Pvz., 300 × 300 mm ortakis atitinka de = 328 mm

    Kaip parinkti slėgio prijungimo rinkinį

    Matavimo užduotis / ortakis Rekomenduojamas modelis
    Slėgio skirtumas, oro kiekis pagal K faktorių – plastikiniai antgaliai PSET-PVC-200 (ABS antgaliai, 2 m žarnelė)
    Slėgio skirtumas, oro kiekis pagal K faktorių – aliumininiai antgaliai PSET-QF-200 (aliumininiai antgaliai, 2 m žarnelė)
    Oro greitis / oro kiekis, ortakis Ø100–300 mm PSET-PTS-200 (Pito vamzdelis 150 mm)
    Oro greitis / oro kiekis, ortakis Ø150–500 mm PSET-PTL-200 (Pito vamzdelis 250 mm) ← šis modelis
    Taisyklė: slėgio skirtumui (filtras, ortakio statinis slėgis) ir oro kiekiui pagal ventiliatoriaus K faktorių – PSET-PVC-200 arba PSET-QF-200; oro greičiui ir oro kiekiui pagal ortakio skerspjūvį – Pito vamzdelis: PSET-PTS-200 ortakiams Ø100–300 mm, PSET-PTL-200 – Ø150–500 mm. Stačiakampiam ortakiui skaičiuokite ekvivalentinį skersmenį.
    Kada rinktis kitą sprendimą: trumpesnis vamzdelis ortakiams Ø100–300 mm – PSET-PTS-200; slėgio skirtumui ir oro kiekiui pagal K faktorių – PSET-PVC-200 ar PSET-QF-200.

    Pliusai

    • Oro greitis ir oro kiekis be srauto matuoklio
    • Tinka Sentera davikliams ir valdikliams
    • Komplekte flanšas, varžtai ir žarnelė
    • Lengvas, liepsnai atsparus ABS
    • Iki 10 000 Pa ir 60 °C

    Minusai / ribojimai

    • Tik ortakiams Ø150–500 mm
    • Jautrus montavimo vietai – reikia tiesaus ortakio ruožo
    • Darbinė temperatūra iki 60 °C

    Saugos ir montavimo pastabos

    • Prieš gręždami ortakį įsitikinkite, kad už sienelės nėra kabelių ar kitų komunikacijų.
    • Neviršykite 10 000 Pa darbinio slėgio ir 60 °C temperatūros.
    • Vamzdelio antgalį nukreipkite prieš srautą ir patikimai pritvirtinkite flanšu.

    Greitas pasirinkimo gidas

    250 mm
    Ø150–500 mm
    Oro greitis
    PVC žarnelė 2 m
    10 000 Pa
    Tinka, kai reikia:
    • matuoti oro greitį ortakyje;
    • valdyti oro kiekį pagal ortakio skerspjūvį;
    • derinti ir balansuoti vėdinimo sistemas.
    Patikrinkite prieš naudojimą:
    • ortakio skersmenį (Ø150–500 mm);
    • ar yra tiesus ruožas matavimo vietai;
    • ar prietaisas palaiko oro greičio režimą.
    Svarbus priminimas: PSET-PTL-200 pats nieko nematuoja – jis jungiamas prie diferencinio slėgio daviklio ar valdiklio.

    DUK

    Kokiems ortakiams tinka?
    Apvaliems ortakiams Ø150–500 mm; stačiakampiams – pagal ekvivalentinį skersmenį.
    Su kokiais prietaisais naudojamas?
    Su HPS, DPS, HPD, DPD davikliais ir HPSP, HPSA, DPSP, DPSA valdikliais.
    Kaip gauti oro kiekį?
    Įvedus ortakio skerspjūvį: Q = A × V.
    Kur montuoti?
    Tiesiame ruože, ne arčiau kaip 7,5 ortakio skersmens už trukdžio.
    Kas yra komplekte?
    Vamzdelis, lankstus PE flanšas 55,6 × 87 mm, 200 cm PVC žarnelė, 2 cinkuoti varžtai 4,2 × 9,5 mm ir plastikinis fiksavimo varžtas.
    Iš kokios medžiagos vamzdelis?
    Iš liepsnai atsparaus ABS (POLYFLAM RABS) be PBDE.

    Pito vamzdelio prijungimo rinkinys oro greičiui matuoti | 250mm | ortakiams Ø150-500mm | PVC žarnelė 2m | Sentera Controls | PSET-PTL-200

    Sentera PSET-PTL-200 – 250 mm Pito vamzdelio rinkinys ortakiams Ø150–500 mm oro greičiui ir oro kiekiui matuoti su Sentera slėgio davikliais ir valdikliais.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
