Ethernet praplėtėjas | PoE (EOC) | 10/1000Mbps | 48-57VDC | UTP7301EPOC | UTEPO

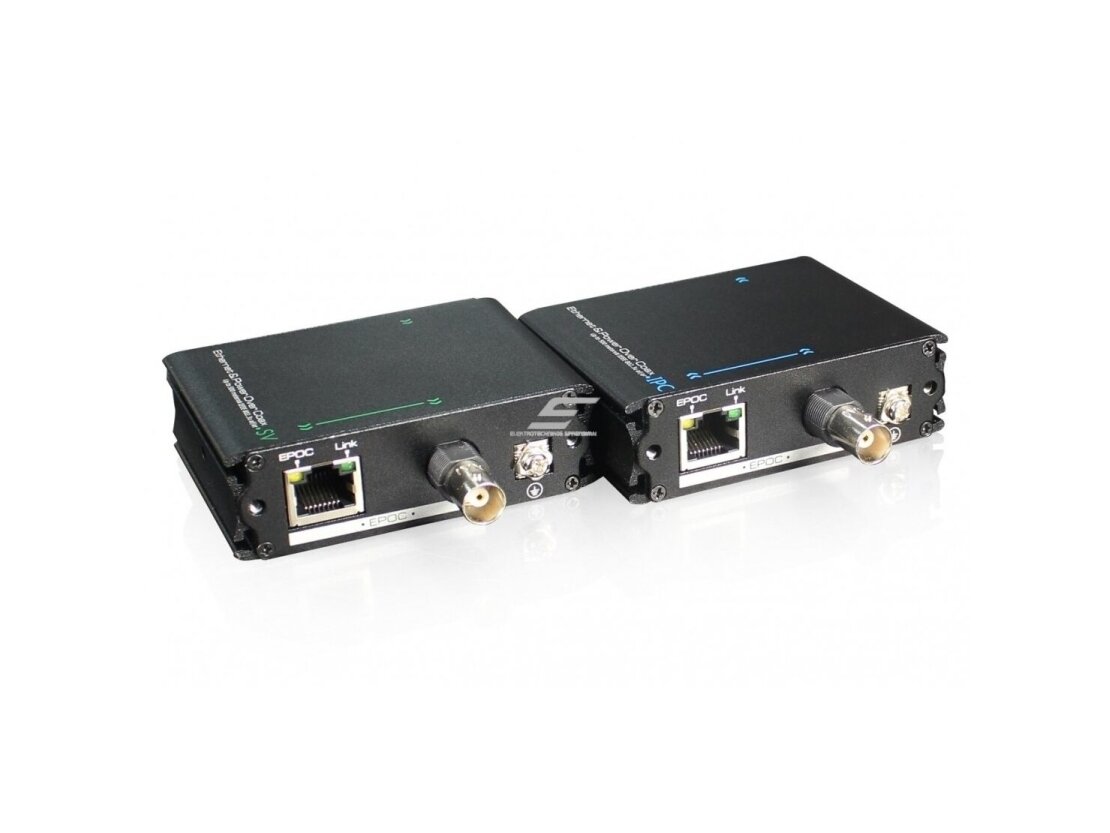

UTP7301EPOC UTEPO yra PoE (Power over Ethernet) ir Ethernet per Coax (EoC) praplėtėjas, skirtas perduoti duomenis bei elektros energiją per esamą koaksialinį kabelį, leidžiantis naudoti IP kameras ar kitus PoE įrenginius ilguose atstumuose. Šis praplėtėjas yra ypač naudingas sistemose, kuriose norima modernizuoti senas analogines kameras į IP kameras, tačiau nenorima keisti visos kabelių infrastruktūros.

Techniniai duomenys:
Pagrindinės funkcijos:

PoE ir Ethernet per Coax (EoC) praplėtimas – leidžia perduoti tiek duomenis, tiek elektros energiją per esamą koaksialinį kabelį.
Palaiko PoE IEEE 802.3af/at standartus.
Tinka naudoti su IP kameromis ir kitais PoE įrenginiais, kuriems reikalingas ilgo atstumo ryšys.
Atstumo palaikymas:

Galima perduoti duomenis ir energiją per koaksialinį kabelį iki 1000 metrų.
Per UTP (Unshielded Twisted Pair) kabelius galima perduoti iki 400 metrų.
Maitinimas:

Palaiko 48-57V DC PoE įėjimą.
Maksimali bendra PoE išvesties galia gali siekti iki 30W.
Perdavimo sparta:

100 Mbps duomenų perdavimo greitis iki 400 metrų per UTP kabelį.
10 Mbps duomenų perdavimo greitis per koaksialinį kabelį ilgesniais atstumais (iki 1000 metrų).
Maksimali PoE išvestis:

Kiekvienas praplėtėjo įrenginys gali tiekti iki 25W prie maksimalios išvesties, priklausomai nuo atstumo ir kabelio tipo.
Suderinamumas:

Palaiko IEEE 802.3af ir IEEE 802.3at PoE standartus, užtikrinant suderinamumą su įvairiais PoE įrenginiais, pavyzdžiui, IP kameromis, belaidžiais prieigos taškais ir kitais tinklo įrenginiais.
Apsauga:

Apsaugos nuo viršįtampių, trumpojo jungimo ir perkrovos funkcijos užtikrina saugų ir stabilų veikimą įvairiomis sąlygomis.
Darbinė temperatūra:

Veikia temperatūroje nuo -40°C iki 75°C, todėl tinka naudoti tiek vidaus, tiek lauko sąlygomis.
Pagrindinės savybės:
Ilgų atstumų Ethernet ir PoE praplėtimas per koaksialinį arba UTP kabelį.
Palaikymas iki 1000 metrų per koaksialinį kabelį arba iki 400 metrų per UTP kabelį.
PoE išvestis iki 30W, tinka PoE ir PoE+ įrenginiams.
Aukštas atsparumas temperatūros pokyčiams – tinka naudoti ekstremaliose aplinkose.
Apsaugos nuo elektros viršįtampių ir trumpojo jungimo užtikrina ilgaamžiškumą ir stabilumą.
UTP7301EPOC UTEPO yra puikus pasirinkimas ilgų atstumų IP tinklams, kai norima išlaikyti esamą koaksialinę kabelių infrastruktūrą, bet modernizuoti sistemą į IP technologiją be didelių išlaidų keičiant kabelius.

Techniniai duomenys:
Maitinimas:
Maitinimo šaltinis: PoE maitinimas arba maitinimo adapteris.
Įtampos diapazonas: 48V–57V DC.
Energijos suvartojimas: Mažiau nei 2W.
Ethernet prievadas:
Ethernet prievadas:
EPOC: 0–100 Mbps.
Ethernet: 10/100 Mbps.
Perdavimo juostos plotis: Juostos plotis kinta pagal perdavimo atstumą (žr. 1 lentelę).
Perdavimo atstumai:
EPOC (Ethernet over Coaxial):
Koaksialiniu kabeliu: 0-500 m.
Tinklo kabeliu: 0-400 m.
Perdavimo terpė:
75-5 ir aukščiau koaksialinis kabelis bei Cat5e/6 tinklo kabelis.
PoE specifikacijos:
PoE palaikomi standartai: IEEE802.3af, IEEE802.3at.
PoE maitinimo tiekimas: Palaiko tiek End-span, tiek Mid-span maitinimo būdus.
Ethernet jungtys:
Ethernet standartai:
IEEE802.3 10BASE-T.
IEEE802.3u 100BASE-TX.
Ethernet vėlavimas: Mažiau nei 1ms.
Būsena:
Indikatoriai: LED lemputės:
PoE įjungimas/išjungimas: Vienas indikatorius rodo PoE ar DC maitinimo būseną (RJ45 geltonas).
Ethernet signalo perdavimas: Indikatorius rodo Ethernet signalo perdavimą (RJ45 žalias).
Apsaugos lygis:
ESD apsauga:
1a Kontakto iškrova: 3 lygis.
1b Oro iškrova: 3 lygis.
Standartas: IEC61000-4-2.
Apsauga nuo žaibo smūgių komunikacijos prievadams: Standartas IEC61000-4-5 3 lygis.
UTP7301EPOC UTEPO yra patikimas PoE praplėtėjas, tinkantis ilgiems atstumams perduoti tiek duomenis, tiek maitinimą per koaksialinį arba tinklo kabelį, užtikrinant didelį saugumo ir apsaugos lygį nuo išorinių trikdžių, tokių kaip elektros iškrovos ir žaibo smūgiai.
