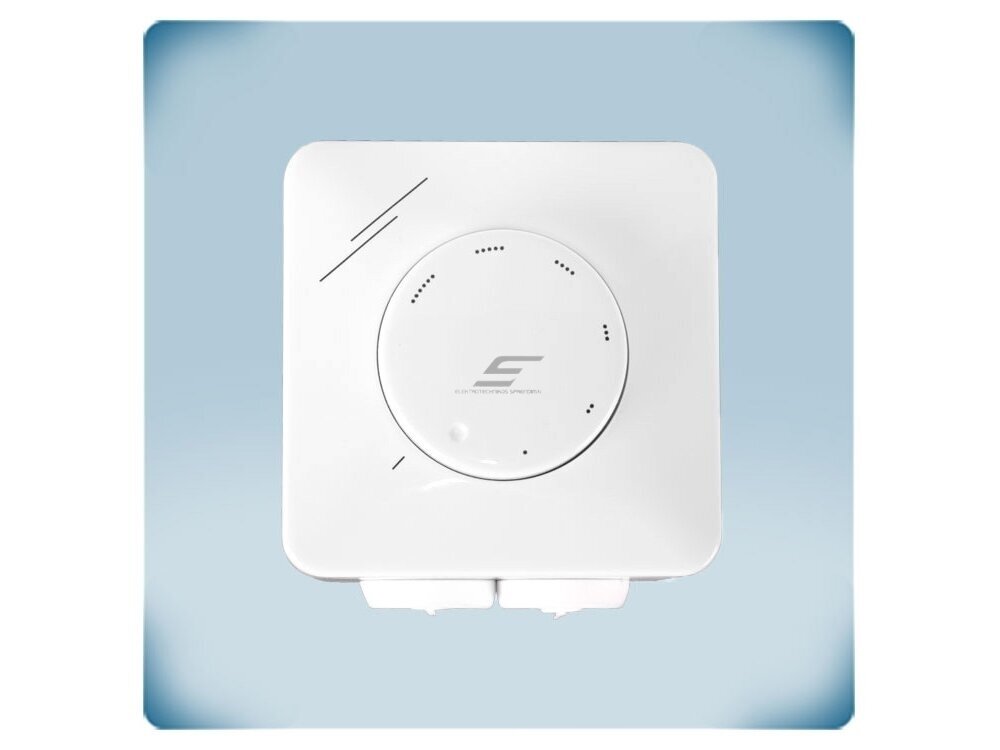

  • Nauja prekė   -17.69€Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA

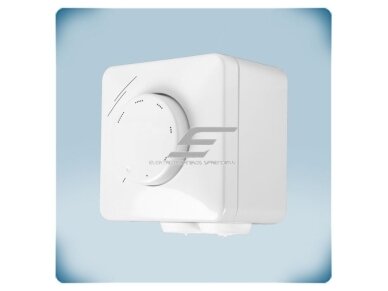

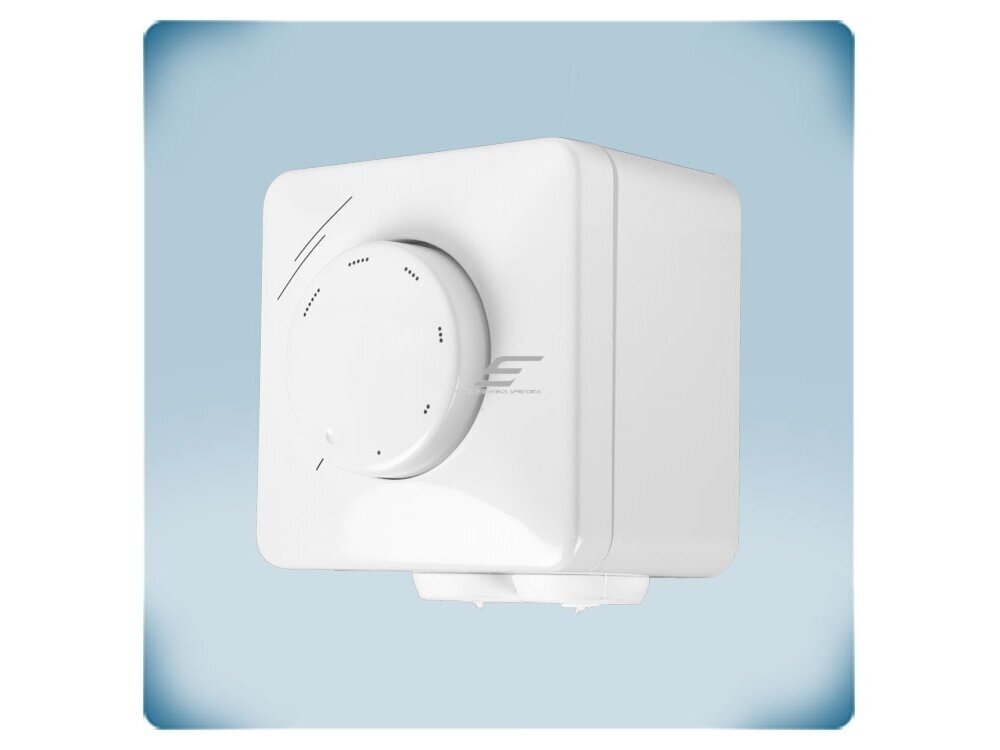

    Nauja prekė   -17.69€Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA 1

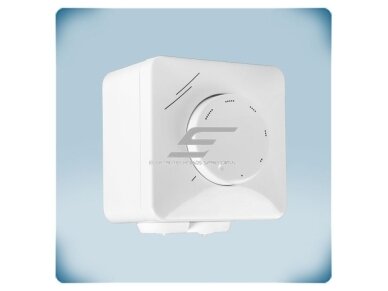

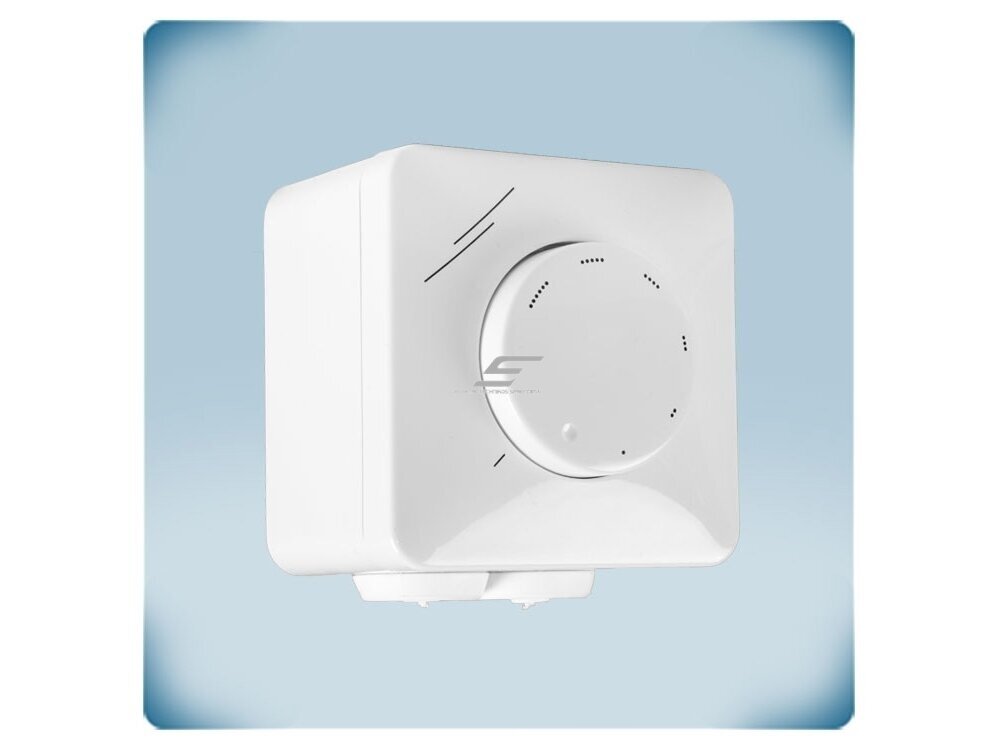

    Nauja prekė   -17.69€Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA 2

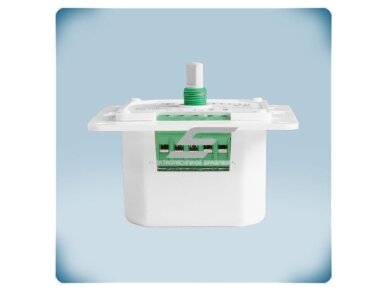

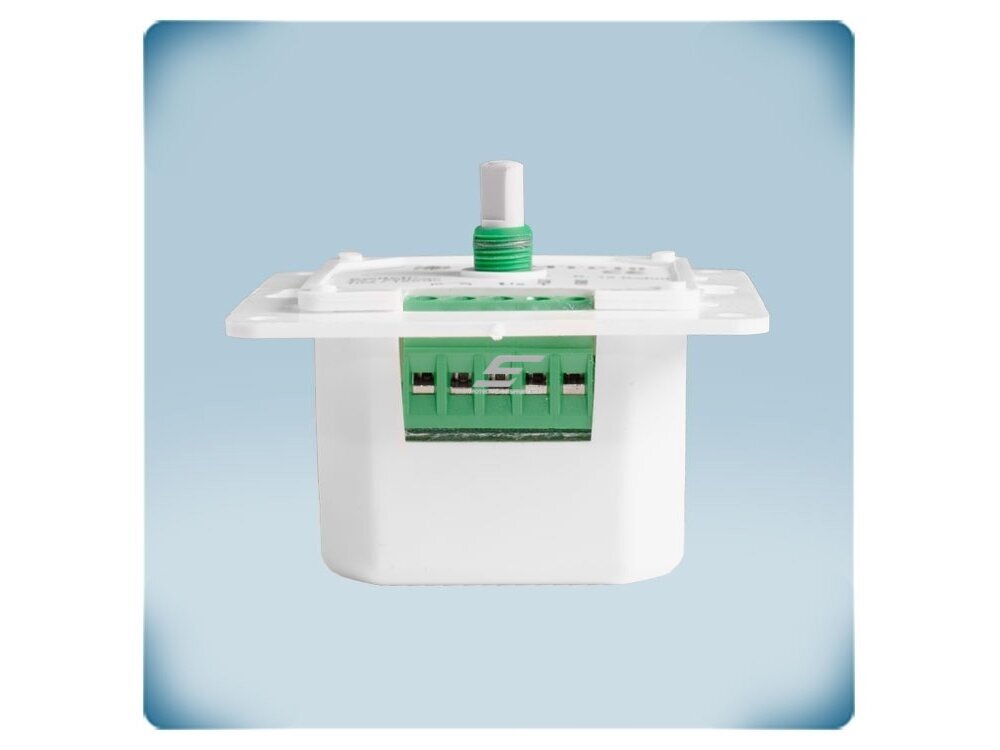

    Nauja prekė   -17.69€Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA 3

    Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA

    Kodas: MTPNX10K-NA
    Pasiteirauti apie prekę
    Kaina 31.58 € su PVM
    ( 26.10 € be PVM )
    49.27 € Sutaupykite 17.69 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA

    MTPNX10K-NA – Sentera Controls 10 kΩ potenciometras EC ventiliatoriui, maitinamas tiesiai iš EC ventiliatoriaus (0–12 VDC). Rankenėle išėjimas tolygiai keičiamas nuo 0 V iki maitinimo įtampos, o kraštinė padėtis – OFF su atviru sausu kontaktu.

    Pagrindinė mintis:
    Pigiausias ir paprasčiausias EC ventiliatoriaus rankinis valdymas: nereikia atskiro maitinimo – potenciometras naudoja ventiliatoriaus pagalbinę DC įtampą, o sausas kontaktas papildomai leidžia įjungti ar išjungti išorinę įrangą.
    Varža
    10 kΩ
    Maitinimas
    0–12 VDC iš EC ventiliatoriaus
    Išėjimas
    0 V – Us (maks. 12 VDC / 1 mA)
    OFF / kontaktas
    Yra / sausas kontaktas

    Veikimo principas

    Potenciometras jungiamas prie EC ventiliatoriaus valdymo gnybtų: maitinimas – iš ventiliatoriaus DC išėjimo, signalas – į ventiliatoriaus valdymo įėjimą.

    Tai pasyvus 10 kΩ potenciometras, ne galios reguliatorius: analoginis valdymo signalas – ne daugiau kaip 12 VDC / 1 mA.

    Pasukus rankenėlę visiškai prieš laikrodžio rodyklę, ji užsifiksuoja OFF padėtyje: išėjimas 0 V, sausas kontaktas atviras. Pasukus pagal laikrodžio rodyklę – kontaktas užsidaro, signalas tolygiai didėja.

    Inžinieriaus pastaba: išėjimo maksimumas lygus ventiliatoriaus tiekiamai įtampai – jei ventiliatorius tiekia 10 VDC, gaunamas visas 0-10 V diapazonas.

    Kuo naudingas MTPNX10K-NA?
    Nereikia maitinimo bloko, trimerių ar programavimo – trys laidai iki ventiliatoriaus, ir naudotojas turi rankinį valdymą su OFF.

    Techninės specifikacijos

    Prekės tipas Potenciometras 10 kΩ EC ventiliatoriui
    Gamintojas / kodas Sentera Controls / MTPNX10K-NA
    Varža 10 kΩ
    Maitinimas 0–12 VDC (iš EC ventiliatoriaus)
    Išėjimas 0 V – maitinimo įtampa, tolygus
    Maks. analoginis signalas 12 VDC / 1 mA
    OFF padėtis Yra – išėjimas 0 V, sausas kontaktas atviras
    Sausas kontaktas Yra (apkrovos riba produkto puslapyje nenurodyta)
    Montavimas Potinkinis (standartinė europinė dėžutė) arba virštinkinis
    Apsaugos klasė IP44 potinkinis / IP54 virštinkinis

    Pagrindinės funkcijos

    • Maitinimas iš EC ventiliatoriaus – nereikia atskiro maitinimo šaltinio.
    • OFF padėtis su fiksavimu – ventiliatorius išjungiamas rankenėle.
    • Sausas kontaktas – išorinės įrangos įjungimas / išjungimas kartu su rankenėle.
    • Tolygus signalas – be pakopų nuo 0 V iki Us.

    Kur naudojamas?

    • EC ventiliatoriai su pagalbiniu DC išėjimu
    • Butai, biurai, nedidelės komercinės patalpos
    • Sentera EVS / MVS reguliatoriai ir FI-E dažnio keitikliai
    • Sklendžių pavaros

    Naudojimas pagal poreikį

    Montuotojui.
    Trys laidai iki ventiliatoriaus – greitas prijungimas.
    Projektuotojui.
    Ekonomiškiausias rankinio valdymo variantas.
    Naudotojui.
    Aiški OFF padėtis ir tolygus reguliavimas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MTPNX10K-NA pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    EC ventiliatorius su 10 V išėjimu Maitinimas ← ventiliatoriaus 10 V; signalas → valdymo įėjimas Rankinis valdymas 0–10 V su OFF Ventiliatoriaus išėjimo įtampą tikrinkite jo dokumentacijoje
    Ventiliatorius su sklende Sausas kontaktas → sklendės pavaros grandinė Sklendė atsidaro išėjus iš OFF Kontakto apkrovą tikrinkite techniniame lape
    AC ventiliatorius su Sentera EVS / MVS reguliatoriumi 0-10 V → reguliatoriaus analoginis įėjimas Reguliatorius skyde, valdymas – patalpoje Signalo GND sujunkite su reguliatoriaus GND
    Dažnio keitiklis FI-E serijos 0-10 V → keitiklio analoginis įėjimas Rankinis trifazio ventiliatoriaus greičio nustatymas Patikrinkite keitiklio įėjimo nustatymą (0-10 V)

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF padėties, maitinimas 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC)
    Reikia nuolatinio min. signalo (be OFF), 3–15 VDC MTPND010-BT (be OFF, 0-10 V)
    Reikia papildomo kontakto (pvz., dažnio keitikliui paleisti) MTPND010-DC (be OFF, sausas kontaktas)
    Reikia maitinimo iš EC ventiliatoriaus, 10 kΩ, su OFF MTPNX10K-NA (10 kΩ, OFF, sausas kontaktas) ← šis modelis
    Taisyklė: MTPNX10K-NA rinkitės, kai valdomas įrenginys tiekia potenciometrui DC įtampą (iki 12 VDC) ir jo įėjimas tinka 10 kΩ potenciometrui. Jei reikia ribų trimerių ar kito signalo tipo – rinkitės MTPNG010-AT ar SDP-E0US.
    Kada rinktis kitą sprendimą: su 0-20 mA / PWM išėjimu ir trimeriais – SDP-E0US serija; su Modbus RTU – SDP-M010 arba SPV-8 serijos; maitinimui iš 230 VAC – MTVN1 serija; AC ventiliatoriams – elektroniniai EVS ar MVS reguliatoriai, valdomi šiuo potenciometru. Analogiškas SDP serijos modelis – SDP-X10K-NA (iki 24 VDC, sausas kontaktas 1 A).

    Pliusai

    • Maitinamas iš EC ventiliatoriaus
    • OFF padėtis su fiksavimu
    • Sausas kontaktas
    • Paprastas prijungimas

    Minusai / ribojimai

    • Nėra Vmin / Vmax trimerių
    • Išėjimas lygus maitinimo įtampai (maks. 12 VDC)
    • Nėra 0-20 mA, PWM ar Modbus
    • Sauso kontakto apkrovos riba produkto puslapyje nenurodyta

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Maitinimas – tik iš valdomo įrenginio DC išėjimo, ne daugiau kaip 12 VDC; tinklo įtampos jungti draudžiama.
    • Analoginis signalas – maks. 12 VDC / 1 mA.
    • Valyti tik drėgna šluoste.

    Greitas pasirinkimo gidas

    10 kΩ
    0–12 VDC
    OFF
    sausas kontaktas
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti EC ventiliatorių be atskiro maitinimo;
    • išjungti ventiliatorių rankenėle;
    • kartu įjungti išorinę įrangą.
    Patikrinkite prieš naudojimą:
    • ar EC ventiliatorius turi DC išėjimą potenciometrui;
    • ar jo įėjimas tinka 10 kΩ potenciometrui;
    • išorinės įrangos srovę per sausą kontaktą.
    Svarbus priminimas: MTPNX10K-NA – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar reikia maitinimo bloko?
    Ne, potenciometras maitinamas iš EC ventiliatoriaus (0–12 VDC).
    Ar turi OFF padėtį?
    Taip – rankenėlė visiškai prieš laikrodžio rodyklę: išėjimas 0 V, kontaktas atviras.
    Kokia varža?
    10 kΩ.
    Ar galima riboti min. greitį?
    Ne, trimerių nėra – tam rinkitės MTPNG010-AT ar SDP-E0US.

    Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | MTPNX10K-NA

    Sentera MTPNX10K-NA – 10 kΩ potenciometras EC ventiliatoriui: maitinimas iš ventiliatoriaus 0–12 VDC, tolygus 0 V–Us signalas, OFF padėtis ir sausas kontaktas, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
