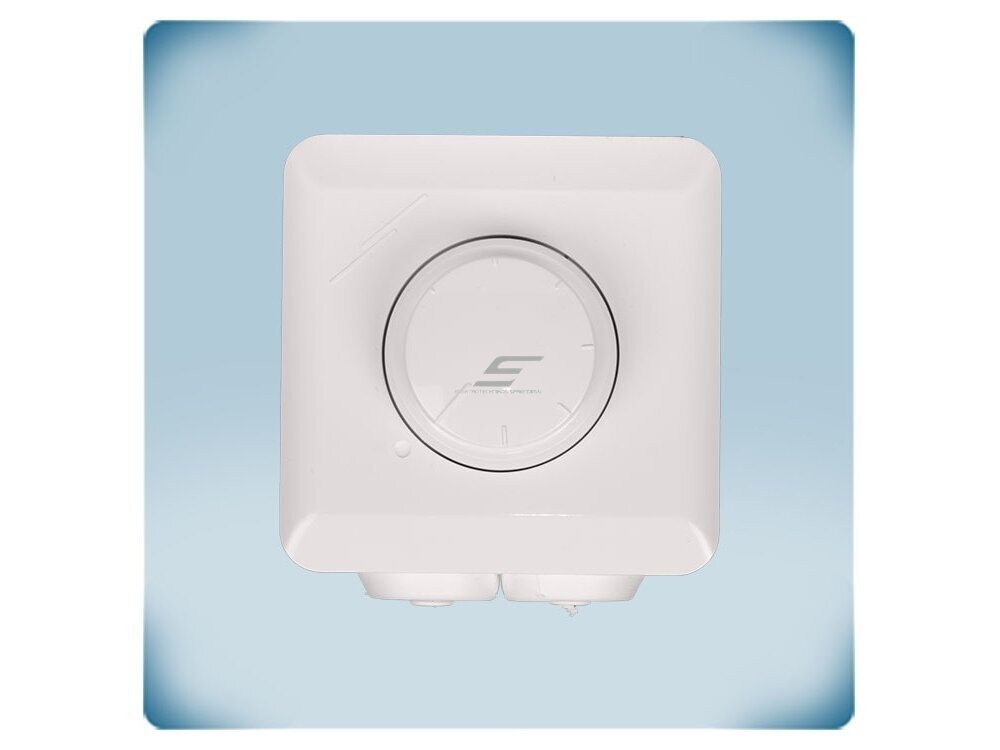

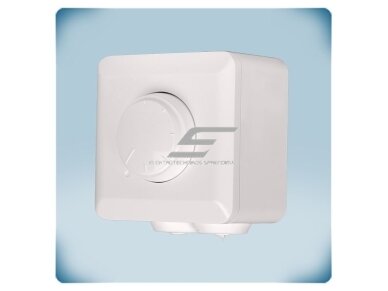

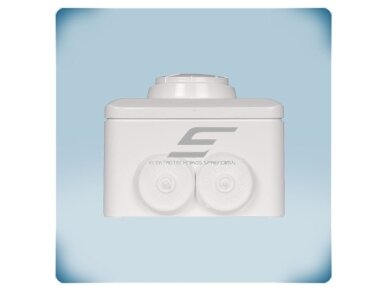

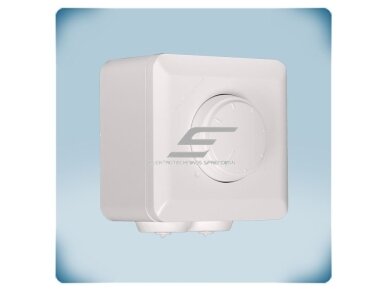

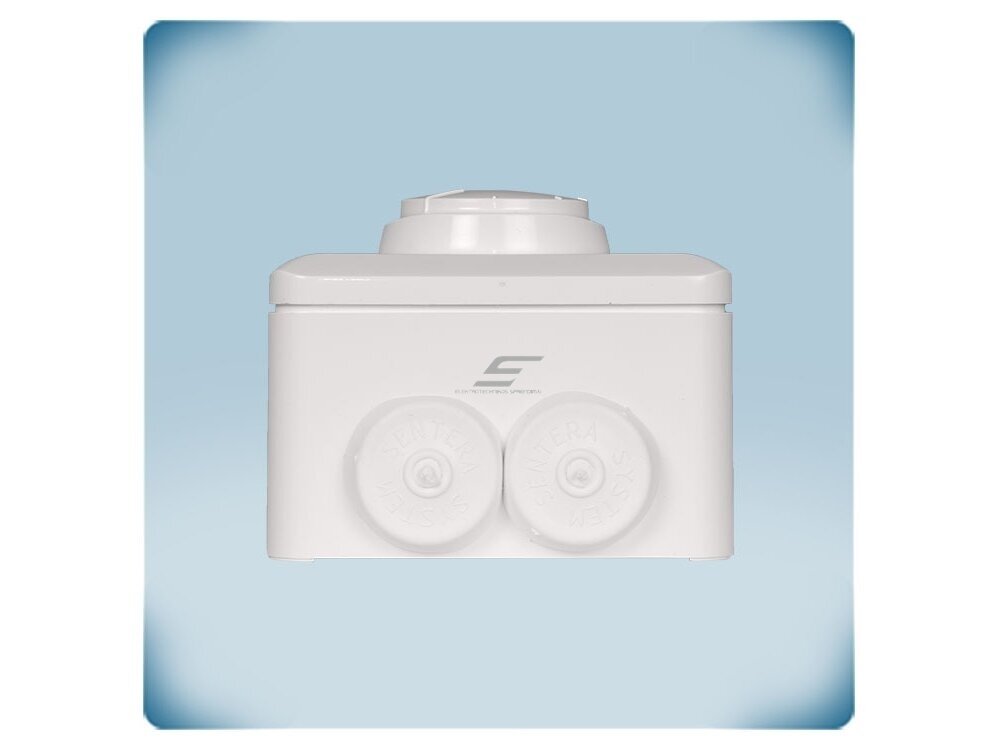

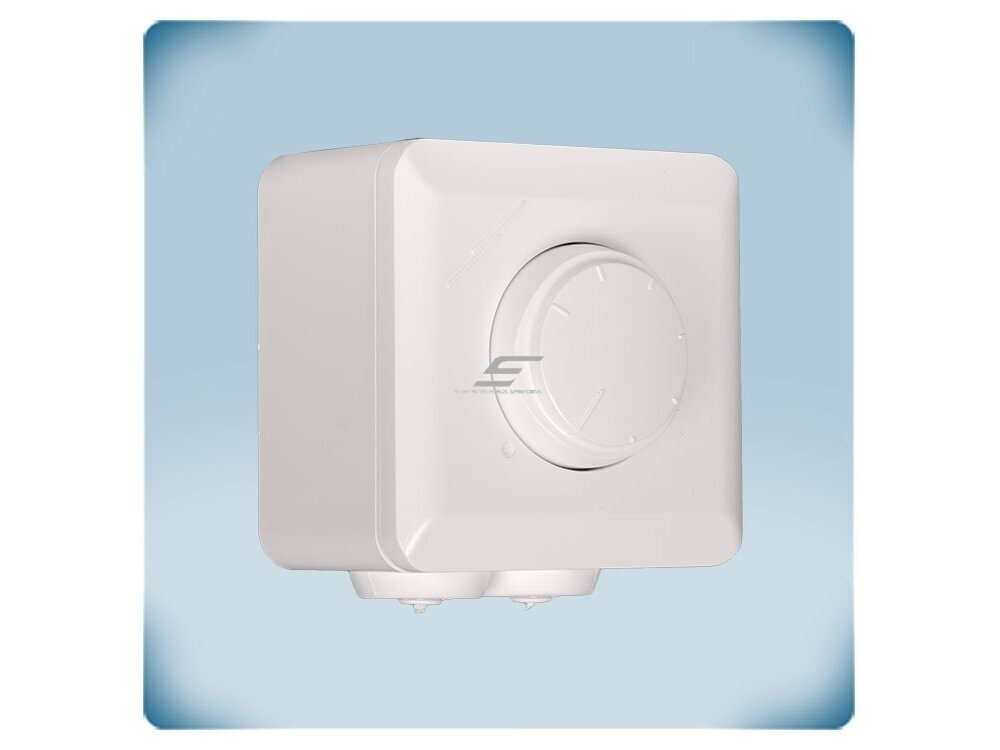

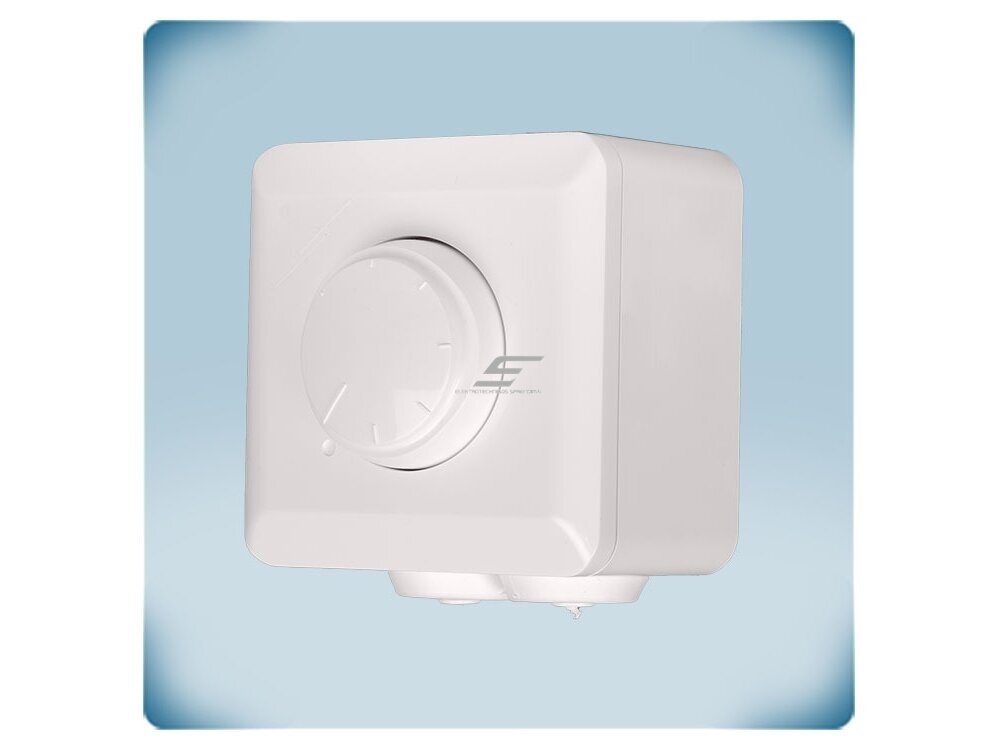

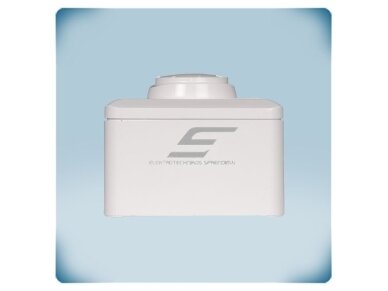

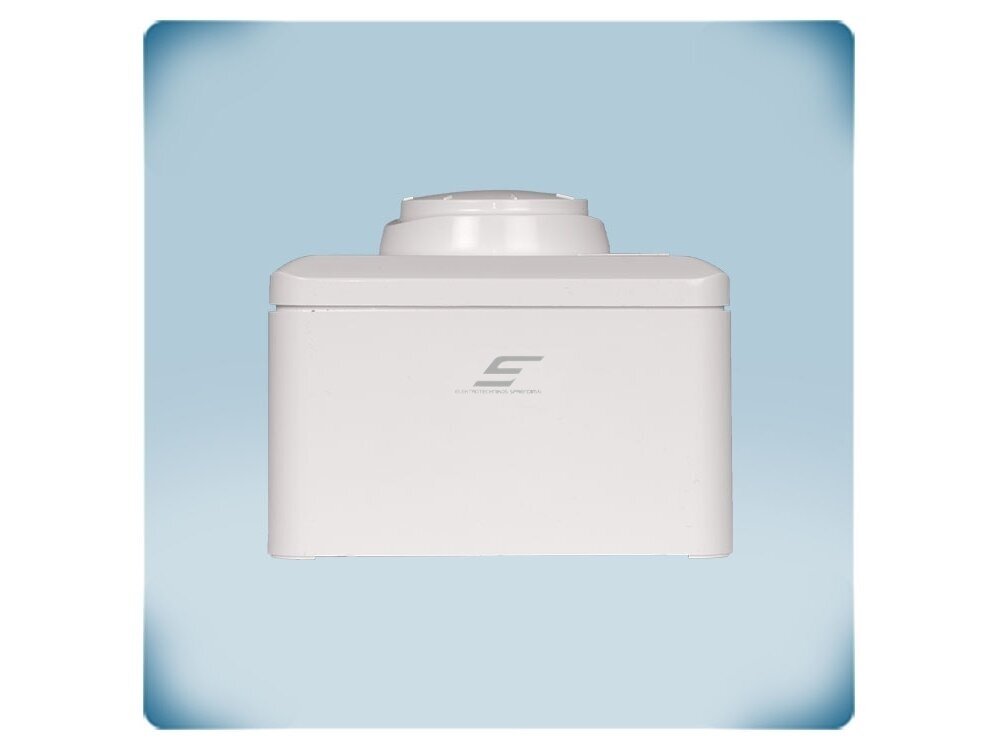

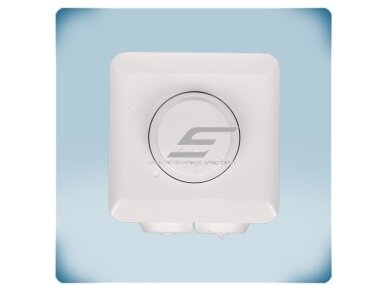

    Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | SDP-X10K-NA

    Kodas: SDP-X10K-NA
    Pasiteirauti apie prekę
    Kaina 34.87 € su PVM
    ( 28.82 € be PVM )
    54.41 € Sutaupykite 19.54 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | SDP-X10K-NA

    SDP-X10K-NA – Sentera Controls 10 kΩ potenciometras su OFF padėtimi ir sausu kontaktu. Jis maitinamas iki 24 VDC iš valdomo įrenginio ar valdiklio, o rankenėle išėjimo signalas tolygiai keičiamas nuo 0 iki maitinimo įtampos (Us).

    Pagrindinė mintis:
    Paprasčiausias būdas suteikti EC ventiliatoriui ar reguliatoriui rankinį valdymą: potenciometras naudoja įrenginio DC maitinimą, o integruotas sausas kontaktas (iki 1 A) kartu su rankenėle įjungia ar išjungia išorinę įrangą.
    Maitinimas
    iki 24 VDC / 1 mA
    Išėjimas Ao
    0–Us (tolygus)
    Sausas kontaktas
    Maks. 1 A, ON / OFF
    Apsauga
    IP44 / IP54

    Veikimo principas

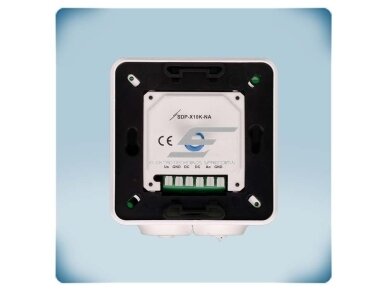

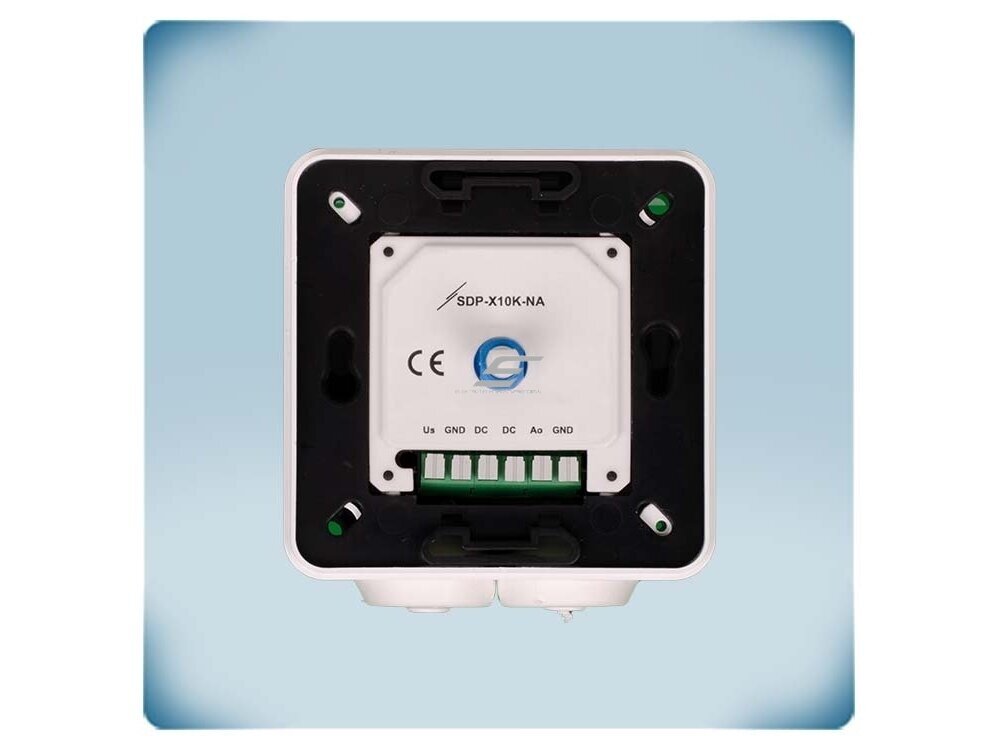

    Potenciometras jungiamas prie valdomo įrenginio: Us ir GND – įrenginio DC maitinimo išėjimas (iki 24 VDC), Ao – įrenginio valdymo įėjimas. Sausas kontaktas (DC) jungiamas į išorinio įrenginio paleidimo grandinę.

    Tai ne galios reguliatorius: tai įtampos daliklis, per kurį teka ne didesnė kaip 1 mA srovė. EC ventiliatorius keičia apsukas pagal gautą įtampą.

    Rankenėle išėjimas keičiamas tolygiai nuo 0 iki Us. Kraštinėje padėtyje sausas kontaktas atviras (OFF), pasukus – užsidaro (ON) ir įjungia prijungtą įrangą.

    Inžinieriaus pastaba: išėjimo maksimumas lygus maitinimo įtampai, todėl 0-10 V EC įėjimui potenciometras turi būti maitinamas 10 VDC šaltiniu. Ribų trimerių nėra.

    Kuo naudingas SDP-X10K-NA?
    Nereikia atskiro maitinimo bloko ir jungiklio: vienas prietaisas duoda valdymo signalą ir sausu kontaktu įjungia papildomą įrangą.

    Techninės specifikacijos

    Prekės tipas Potenciometras 10 kΩ su sausu kontaktu
    Gamintojas / kodas Sentera Controls / SDP-X10K-NA
    Maitinimo įtampa (Us) Maks. 24 VDC / 1 mA
    Išėjimas Ao 0–Us, tolygus
    Sausas kontaktas (DC) Maks. 1 A, nuotolinis ON / OFF
    OFF padėtis Yra (sausas kontaktas atviras)
    Gnybtai Push-in; vienvielis 1,0–1,5 mm², daugiavielis 0,75–1,0 mm²
    Montavimas Potinkinis (IP44) arba virštinkinis (IP54), 4× ø3,5 mm tvirtinimo angos
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka 0–50 °C, < 95 % rH be kondensacijos, tik patalpose
    Svoris 0,13 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Tolygus 0–Us signalas – be pakopų, tiesiai iš įrenginio maitinimo.
    • Sausas kontaktas iki 1 A – išorinės įrangos ON / OFF kartu su rankenėle.
    • OFF padėtis – kraštinėje padėtyje kontaktas atviras.
    • Labai maža sąnauda – 1 mA – neapkrauna EC ventiliatoriaus pagalbinio maitinimo.
    • Universalus korpusas – potinkinis IP44 arba virštinkinis IP54.

    Kur naudojamas?

    • EC ventiliatoriai ir rekuperatoriai su DC pagalbiniu išėjimu
    • Sentera reguliatoriai su +V / Ai / GND gnybtais (pvz., EVS-1 serija)
    • Sklendžių pavaros su įtampos valdymu
    • Butai, biurai, techninės patalpos – rankinis valdymas

    Naudojimas pagal poreikį

    Montuotojui.
    Trys laidai ir kontaktas – greitas prijungimas be maitinimo bloko.
    Projektuotojui.
    Pigiausias rankinio valdymo sprendimas su ON / OFF funkcija.
    Naudotojui.
    Viena rankenėlė ir įjungia, ir reguliuoja.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SDP-X10K-NA pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Elektroninis AC reguliatorius +V, Ai, GND → Sentera EVS-1 reguliatoriaus gnybtai Rankinis AC ventiliatoriaus greičio valdymas Reguliatoriaus +V šaltinis turi atitikti ≤ 24 VDC
    EC ventiliatorius su 10 V išėjimu Us, GND ← ventiliatoriaus 10 V išėjimas; Ao → valdymo įėjimas Tolygus greitis 0–10 V Patikrinkite ventiliatoriaus 10 V išėjimo paskirtį dokumentacijoje
    Ventiliatorius su sklende DC kontaktas → sklendės pavaros grandinė Sklendė atsidaro pasukus rankenėlę iš OFF Kontakto apkrova ≤ 1 A
    Šildytuvo ar kito įrenginio leidimas DC kontaktas → įrenginio leidimo įėjimas Įranga įjungiama tik kai vėdinimas veikia Tinka tik sausam (beįtampiam) valdymui iki 1 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF padėties, maitinimas 5–24 VDC SDP-E0US-AT (OFF, trimeriai)
    Reikia nuolatinio min. srauto (be OFF), 5–24 VDC SDP-E0US-BT (be OFF, trimeriai)
    Reikia sauso kontakto išoriniam įrenginiui, 5–24 VDC SDP-E0US-DC (sausas kontaktas 1 A)
    Reikia OFF padėties ir Modbus RTU, 24 VDC SDP-M010-AT (OFF, Modbus RTU)
    Reikia Modbus RTU be OFF padėties, 24 VDC SDP-M010-BT (be OFF, Modbus RTU)
    Reikia Modbus RTU ir sauso kontakto, 24 VDC SDP-M010-DC (Modbus RTU, sausas kontaktas 1 A)
    Reikia paprasto 0–Us signalo su OFF ir sausu kontaktu SDP-X10K-NA (10 kΩ, sausas kontaktas 1 A) ← šis modelis
    Taisyklė: SDP-X10K-NA tinka, kai valdomas įrenginys pats turi DC maitinimo išėjimą (iki 24 VDC) ir jo įėjimas priima 0–Us signalą. Jei reikia nustatyti min. / maks. ribas, srovės ar PWM signalo – rinkitės SDP-E0US, jei Modbus – SDP-M010.
    Kada rinktis kitą sprendimą: su MIN / MAX trimeriais ir 0-20 mA / PWM – SDP-E0US serija; su Modbus RTU – SDP-M010 serija; maitinamas iš 230 VAC – SPV-8 ar MTVN1 serijos; analogiškas MTP serijos modelis – MTPNX10K-NA.

    Pliusai

    • OFF padėtis ir sausas kontaktas iki 1 A
    • Maitinimas iš valdomo įrenginio, sąnauda 1 mA
    • Tolygus signalas 0–Us
    • IP44 / IP54, potinkinis ar virštinkinis

    Minusai / ribojimai

    • Nėra MIN / MAX trimerių
    • Išėjimas lygus maitinimo įtampai – 0-10 V gauti reikia 10 VDC šaltinio
    • Nėra 0-20 mA, PWM ar Modbus
    • Tik naudojimui patalpose

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Maitinimas – ne daugiau kaip 24 VDC; tinklo įtampos jungti draudžiama.
    • Sauso kontakto apkrova – ne didesnė kaip 1 A.
    • Naudoti tik patalpose, 0–50 °C, < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    10 kΩ
    iki 24 VDC
    OFF
    sausas kontaktas 1 A
    IP44 / IP54
    Tinka, kai reikia:
    • suteikti EC ventiliatoriui ar reguliatoriui rankinį valdymą be maitinimo bloko;
    • kartu su rankenėle įjungti išorinį įrenginį;
    • pigiai pakeisti nebeveikiantį 10 kΩ potenciometrą.
    Patikrinkite prieš naudojimą:
    • ar valdomas įrenginys turi DC maitinimo išėjimą iki 24 VDC;
    • ar įėjimas priima 0–Us signalą;
    • išorinio įrenginio srovę per sausą kontaktą (≤ 1 A).
    Svarbus priminimas: SDP-X10K-NA – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar reikia atskiro maitinimo?
    Ne, jis maitinamas iš valdomo įrenginio ar valdiklio DC išėjimo (iki 24 VDC, 1 mA).
    Koks bus išėjimo signalas?
    Nuo 0 iki maitinimo įtampos – maitinant 10 VDC gaunamas 0–10 V.
    Ką daro sausas kontaktas?
    OFF padėtyje jis atviras, pasukus rankenėlę – užsidaro ir įjungia išorinį įrenginį (iki 1 A).
    Ar galima nustatyti min. greitį?
    Ne, trimerių nėra – tam rinkitės SDP-E0US seriją.

    Potenciometras EC ventiliatoriui 10kΩ su OFF padėtimi ir sausu kontaktu | Sentera Controls | SDP-X10K-NA

    Sentera SDP-X10K-NA – 10 kΩ potenciometras EC ventiliatoriui su OFF padėtimi ir sausu kontaktu 1 A: maitinimas iki 24 VDC, tolygus 0–Us išėjimas, IP44 / IP54 – paprastas rankinis vėdinimo valdymas.
