Prekės aprašymas

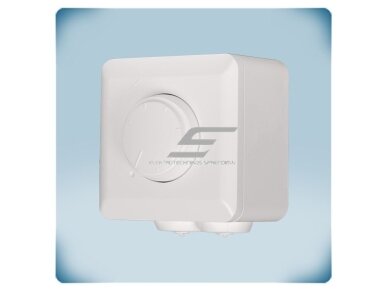

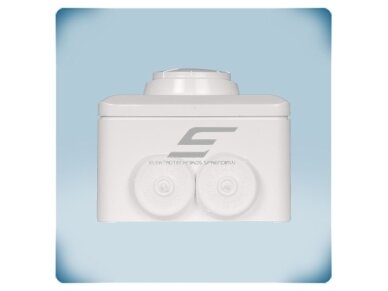

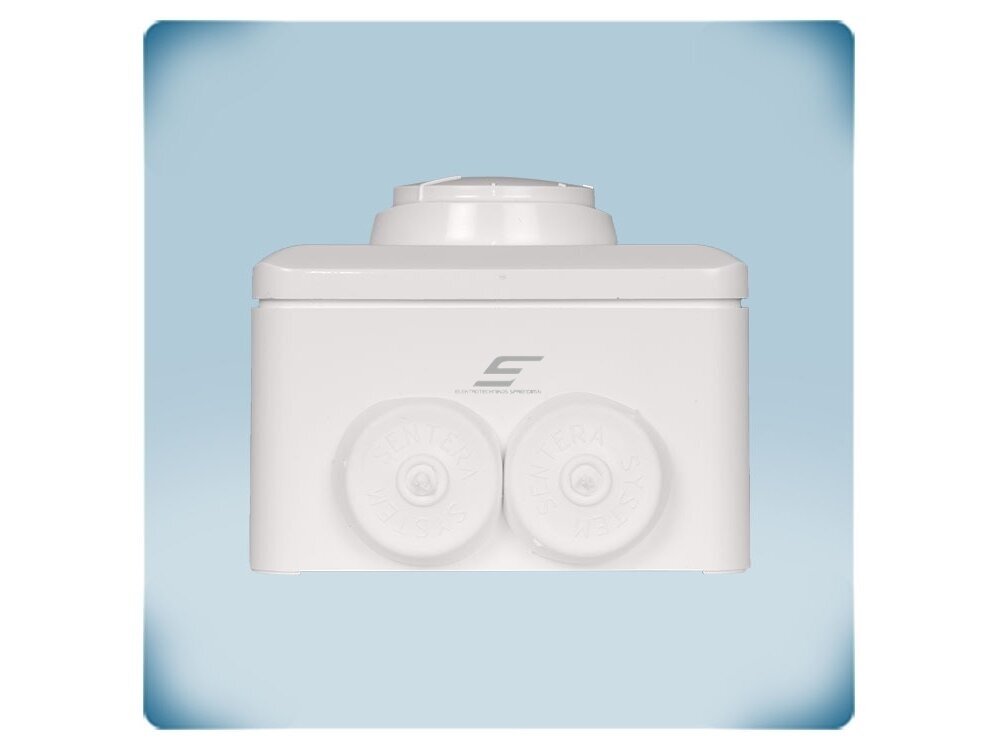

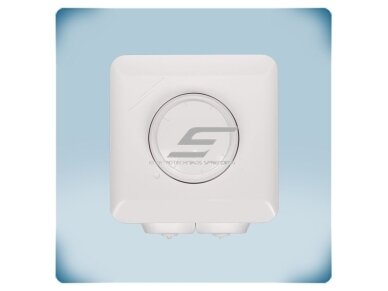

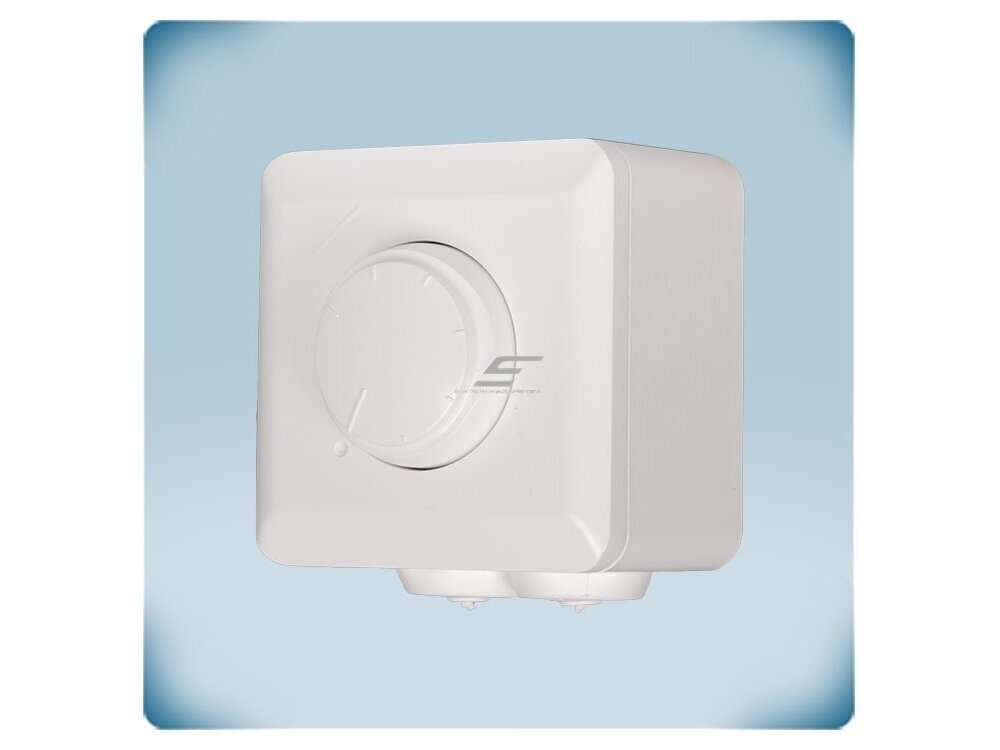

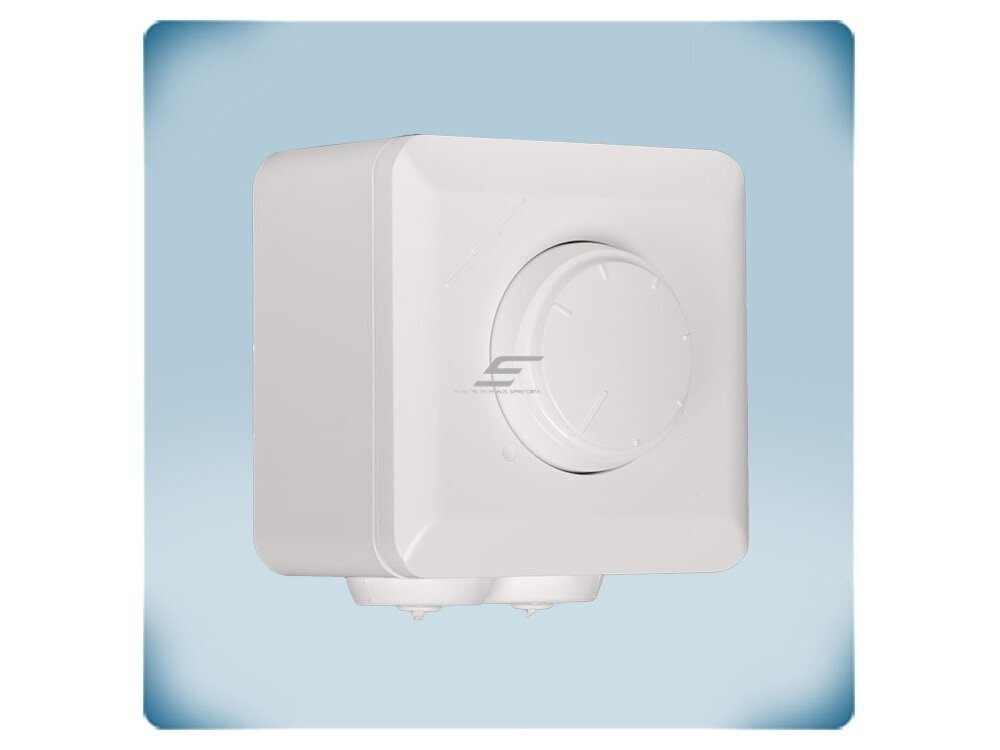

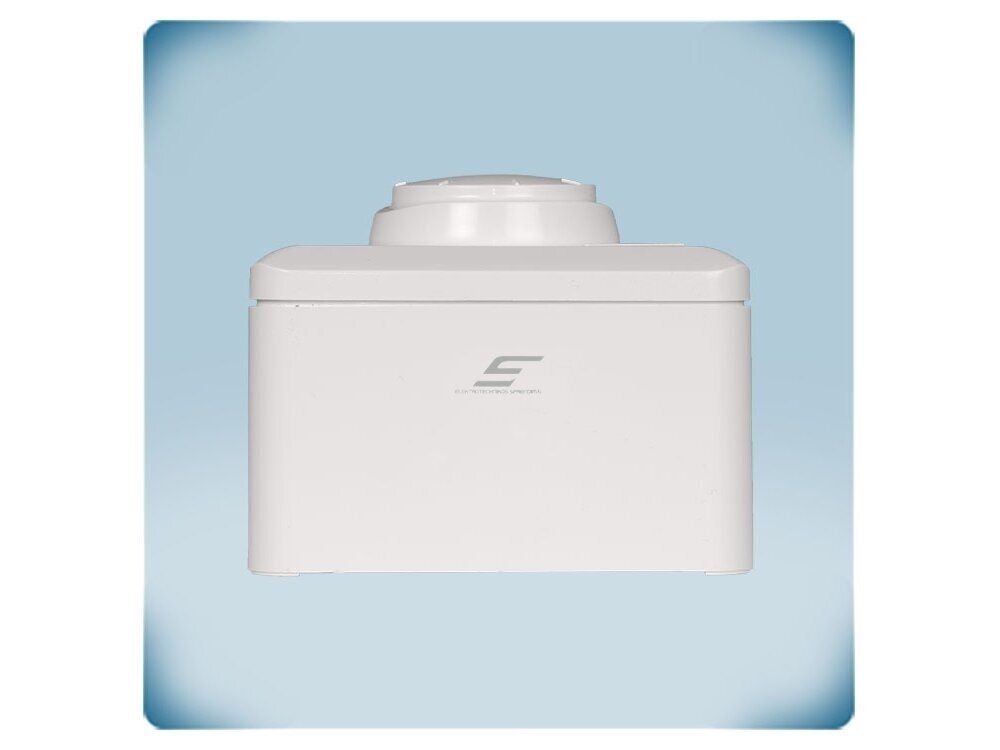

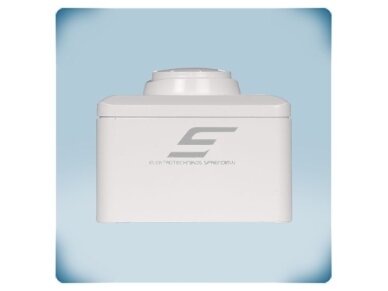

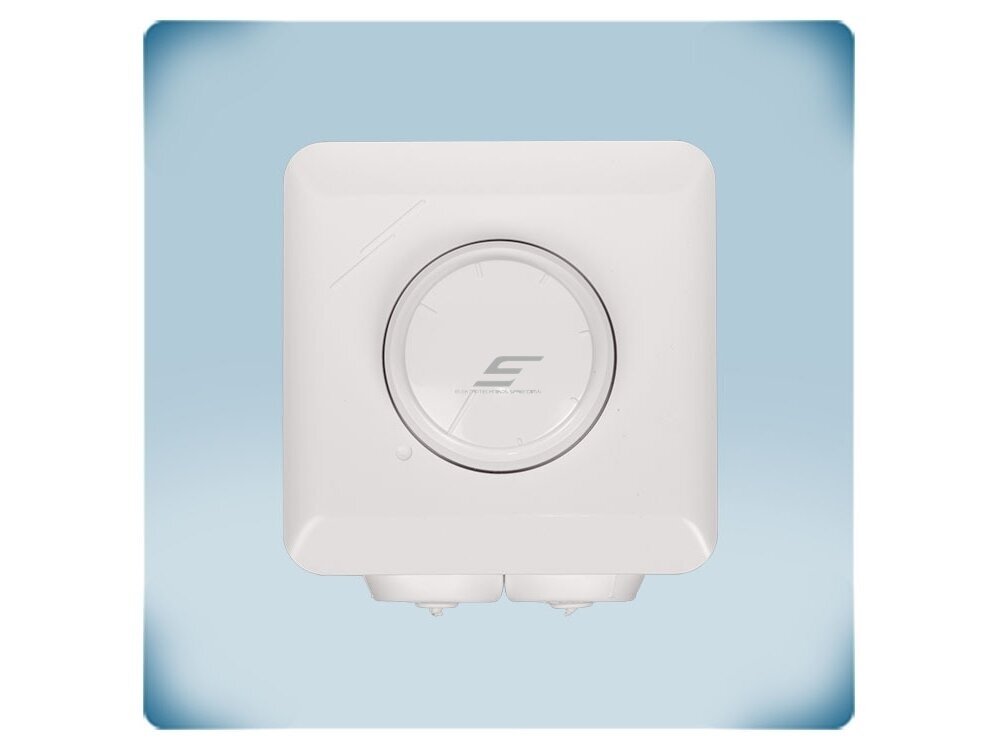

Potenciometras EC ventiliatoriui be OFF padėties | Sentera Controls | SDP-M010-BT

SDP-M010-BT – Sentera Controls potenciometras be OFF padėties ir Modbus RTU ryšiu, skirtas EC ventiliatoriams ir kitai įrangai su valdymo įėjimu. Maitinamas 24 VDC (tinka PoM), išėjimas Ao – 0-10 VDC, 0-20 mA arba PWM 1 kHz, o Vmin, Vmax, valdymo kryptis ir išėjimo tipas nustatomi per Modbus RTU.

Pagrindinė mintis:
Tai rankinis potenciometras, kuris kartu yra Modbus RTU tinklo įrenginys: naudotojas greitį keičia rankenėle, o integruotojas ribas ir išėjimo tipą nustato iš kompiuterio ar BMS, neatidarydamas korpuso.

Maitinimas
24 VDC (PoM)

Išėjimas Ao
0-10 VDC / 0-20 mA / PWM 1 kHz

Ryšys
Modbus RTU (RS485)

OFF / kontaktas
OFF – nėra

Veikimo principas

Potenciometras montuojamas patalpoje, o valdomas EC ventiliatorius gali būti techninėje patalpoje. Prijungiamas 24 VDC maitinimas (Us, GND), Modbus RTU linija (A, /B) ir išėjimo signalas (Ao, GND) į EC variklio valdymo įėjimą.

Tai ne galios reguliatorius: per potenciometrą teka tik signalo srovė. EC ventiliatoriaus elektronika pati keičia apsukas pagal gautą 0-10 VDC, 0-20 mA arba PWM komandą.

Sukant rankenėlę, išėjimas tolygiai keičiasi tarp Vmin ir Vmax. Vmin nustatomas 0–7 VDC / 0–14 mA / 0–70 % PWM ribose, Vmax – 7,5–10 VDC / 15–20 mA / 75–100 % PWM. Šios ribos, valdymo kryptis (min.→maks. ar maks.→min.) ir išėjimo tipas keičiami per Modbus RTU.

Inžinieriaus pastaba: 24 VDC maitinimas gali būti tiekiamas kartu su Modbus linija (PoM), todėl iki potenciometro pakanka vieno keturgyslio kabelio. Skirtingai nei SDP-E0US, čia įtampos išėjimas visada 0-10 VDC, nepriklausomai nuo maitinimo.

Kuo naudingas SDP-M010-BT?
Rankinis valdymas ir Modbus RTU integracija viename korpuse: BMS mato ir gali keisti nustatymus, o naudotojas patalpoje turi įprastą rankenėlę.

Techninės specifikacijos

Prekės tipas	Potenciometras su Modbus RTU EC ventiliatoriui
Gamintojas / kodas	Sentera Controls / SDP-M010-BT
Serija	SDP-M010 (AT – su OFF, BT – be OFF, DC – su sausu kontaktu)
Maitinimo įtampa (Us)	24 VDC (tinka PoM)
Srovės sąnaudos	≤ 20 mA su apkrova
Išėjimas Ao – įtampa	0-10 VDC, RL ≥ 50 kΩ
Išėjimas Ao – srovė	0-20 mA, RL ≤ 500 Ω
Išėjimas Ao – PWM	1 kHz, RL ≥ 50 kΩ, 3,3 VDC arba 12 VDC lygis
Išėjimo diapazonas	Vmin–Vmax
Vmin	0–7 VDC / 0–14 mA / 0–70 % PWM
Vmax	7,5–10 VDC / 15–20 mA / 75–100 % PWM
Nustatymai per Modbus RTU	Vmin, Vmax, valdymo kryptis, išėjimo tipas
OFF padėtis	Nėra

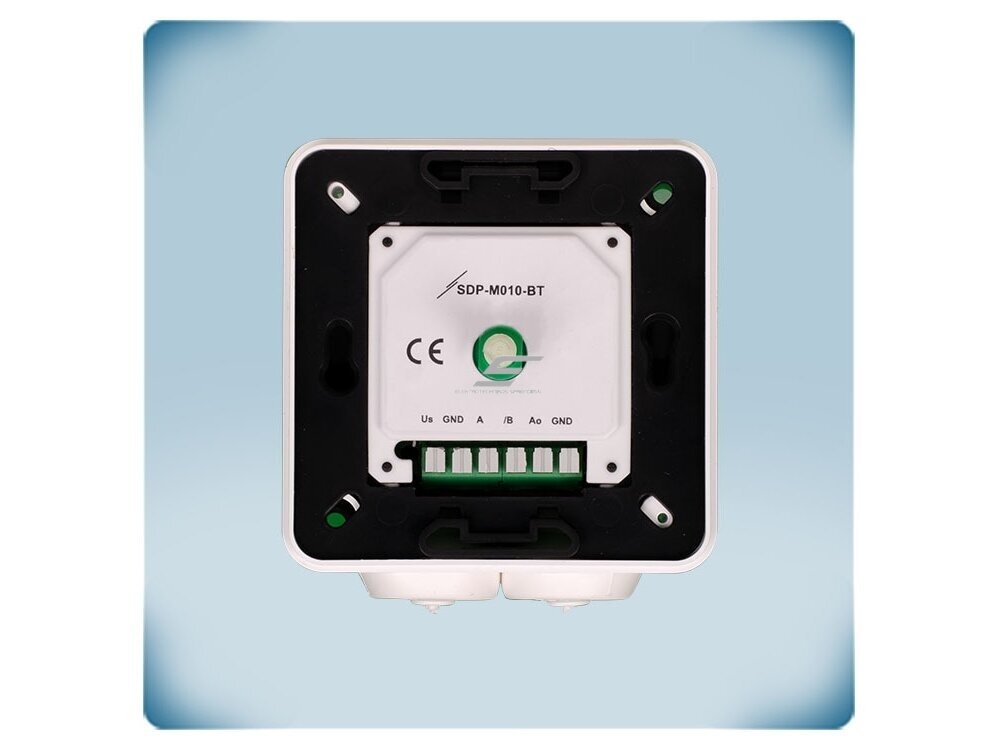

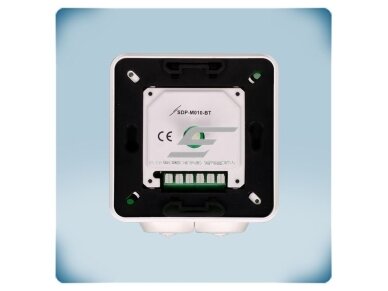

Gnybtai	Us, GND, A, /B, Ao, GND

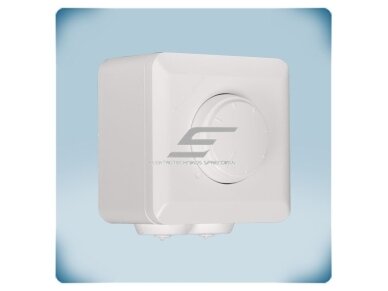

Montavimas	Potinkinis (IP44) arba virštinkinis (IP54), 4× ø3,5 mm tvirtinimo angos
Apsaugos klasė	IP44 / IP54 (EN 60529)
Darbo aplinka	0–50 °C, < 95 % rH be kondensacijos
Svoris	0,14 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Modbus RTU – Vmin, Vmax, kryptis ir išėjimo tipas nustatomi nuotoliniu būdu, potenciometras matomas BMS.
Trys išėjimo tipai – 0-10 VDC, 0-20 mA arba PWM 1 kHz.
Fiksuotas 0-10 VDC diapazonas – išėjimas nepriklauso nuo maitinimo įtampos – nereikia jo riboti.
PoM suderinamumas – 24 VDC maitinimas gali ateiti kartu su Modbus linija.
Universalus korpusas – potinkinis IP44 arba virštinkinis IP54 montavimas.

Kur naudojamas?

Pastatai su BMS, kur rankinis vėdinimo valdymas turi būti matomas sistemoje
Biurai, posėdžių salės, viešbučių kambariai
Rekuperatoriai ir kanaliniai EC ventiliatoriai
Sklendžių pavaros su 0-10 V / 0-20 mA valdymu
Sentera sistemos su PoM maitinimu

Naudojimas pagal poreikį

Automatikos / BMS integratoriui.
Nustatymai ir būsena pasiekiami per Modbus RTU – be papildomų keitiklių.

Vėdinimo montuotojui.
Vienas modelis su trimis išėjimo tipais, ribos keičiamos be korpuso ardymo.

Naudotojui.
Įprasta rankenėlė patalpoje, greitis keičiamas tolygiai.

Pritaikymo gidas: kaip naudojamas praktikoje

SDP-M010-BT pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimų:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras su BMS	Modbus RTU → A, /B; Ao (0-10 VDC) → EC ventiliatorius	Naudotojas reguliuoja vietoje, BMS mato nustatytą vertę	Kiekvienam įrenginiui – unikalus Modbus adresas
Rekuperatorius bute	Ao (0-10 VDC) → rekuperatoriaus EC ventiliatorių įėjimas	Tolygus vėdinimo intensyvumo valdymas	Vmin nustatykite pagal min. higieninį oro kiekį
Sklendė su proporcine pavara	Ao (0-20 mA arba 0-10 VDC) → pavara	Rankinis sklendės padėties valdymas	Srovės režime apkrova ≤ 500 Ω
EC ventiliatorius su PWM įėjimu	Ao (PWM 1 kHz) → PWM įėjimas	Tolygus greitis	Išėjimo tipą pakeiskite per Modbus RTU

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
Reikia OFF padėties, maitinimas 5–24 VDC	SDP-E0US-AT (OFF, trimeriai)
Reikia nuolatinio min. srauto (be OFF), 5–24 VDC	SDP-E0US-BT (be OFF, trimeriai)
Reikia sauso kontakto išoriniam įrenginiui, 5–24 VDC	SDP-E0US-DC (sausas kontaktas 1 A)
Reikia OFF padėties ir Modbus RTU, 24 VDC	SDP-M010-AT (OFF, Modbus RTU)
Reikia Modbus RTU be OFF padėties, 24 VDC	SDP-M010-BT (be OFF, Modbus RTU) ← šis modelis
Reikia Modbus RTU ir sauso kontakto, 24 VDC	SDP-M010-DC (Modbus RTU, sausas kontaktas 1 A)
Reikia paprasto 0–Us signalo su OFF ir sausu kontaktu	SDP-X10K-NA (10 kΩ, sausas kontaktas 1 A)

Taisyklė: pasirinkite pagal poreikį: reikia OFF – AT, reikia nuolatinio min. srauto – BT, reikia valdyti išorinį įrenginį – DC. Variklio galia parinkimui įtakos neturi – tikrinama tik valdymo įėjimo apkrova (įtampos / PWM ≥ 50 kΩ, srovės ≤ 500 Ω). Jei Modbus nereikalingas ir maitinimas kitoks nei 24 VDC – rinkitės SDP-E0US.

Kada rinktis kitą sprendimą: be Modbus, su 5–24 VDC maitinimu ir trimeriais – SDP-E0US serija; maitinimui iš 230 VAC su Modbus – SPV-8 serija; su ekranu ir pakopiniu režimu – RDCV9-AD; AC ventiliatoriams – EVS-1 reguliatoriai.

Pliusai

Modbus RTU nustatymams ir stebėjimui
Išėjimas 0-10 VDC nepriklauso nuo maitinimo
Trys išėjimo tipai
Tinka PoM maitinimui
IP44 / IP54 montavimas

Minusai / ribojimai

Nėra OFF padėties
Reikalingas 24 VDC maitinimas – iš 230 VAC tiesiogiai nemaitinamas
Ribos keičiamos tik per Modbus RTU (reikia keitiklio ir programos)
Tai signalo šaltinis – AC variklio greičio tiesiogiai nereguliuoja

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
Maitinimas – 24 VDC; 230 VAC prie gnybtų jungti draudžiama.
Laikykitės išėjimo apkrovos ribų: įtampos / PWM ≥ 50 kΩ, srovės ≤ 500 Ω.
Modbus liniją junkite susuktos poros kabeliu, laikydamiesi RS485 topologijos (linija, ne žvaigždė).
Naudoti 0–50 °C, < 95 % rH be kondensacijos.

Greitas pasirinkimo gidas

24 VDC

Modbus RTU

0-10 V / 0-20 mA / PWM

be OFF

IP44 / IP54

Tinka, kai reikia:

valdyti EC ventiliatorių rankiniu būdu ir matyti nustatymą BMS;
nuotoliniu būdu keisti Vmin / Vmax ir išėjimo tipą;
išlaikyti nuolatinį min. vėdinimą;

Patikrinkite prieš naudojimą:

ar yra 24 VDC (arba PoM) maitinimas;
EC ventiliatoriaus valdymo įėjimo tipą ir varžą;
Modbus adresų planą ir RS485 linijos topologiją.

Svarbus priminimas: SDP-M010-BT – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

DUK

Ar galima naudoti be Modbus?
Taip, kaip įprastą potenciometrą – tačiau Vmin / Vmax ir išėjimo tipas keičiami tik per Modbus RTU.

Kas yra PoM?
Sentera sprendimas, kai 24 VDC maitinimas tiekiamas kartu su Modbus RTU linija.

Koks išėjimas maitinant 24 VDC?
Įtampos režime išėjimas yra 0-10 VDC – papildomai riboti nereikia.

Kuo skiriasi AT, BT ir DC?
AT turi OFF padėtį, BT – neturi, DC – turi sausą kontaktą išoriniam įrenginiui.

Ar tinka AC ventiliatoriams?
Tiesiogiai – ne; jis gali duoti 0-10 V komandą elektroniniam reguliatoriui, pvz., EVS-1.
