    Potenciometras EC ventiliatoriui | Sentera Controls | MTVN1-010-NA

    Kodas: MTVN1-010-NA
    Pasiteirauti apie prekę
    Kaina 37.07 € su PVM
    ( 30.64 € be PVM )
    57.83 € Sutaupykite 20.76 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui | Sentera Controls | MTVN1-010-NA

    MTVN1-010-NA – Sentera Controls potenciometras EC ventiliatoriui, maitinamas tiesiai iš 230 VAC tinklo. Rankenėle nustatomas 0-10 VDC valdymo signalas, atskiro maitinimo modulio nereikia.

    Pagrindinė mintis:
    Potenciometras neturi OFF padėties: rankenėlę pasukus iki galo prieš laikrodžio rodyklę, išlieka artimas 0 V minimalus signalas – tinka ten, kur turi būti išlaikytas minimalus oro srautas.
    Maitinimas
    230 VAC
    Išėjimas
    0-10 VDC
    OFF padėtis
    Nėra
    Apsauga
    IP44 / IP54

    Veikimo principas

    Potenciometras jungiamas tiesiai prie 230 VAC tinklo, o išėjimo signalas – į EC ventiliatoriaus, pavaros, AC reguliatoriaus ar dažnio keitiklio valdymo įėjimą. Atskiro maitinimo modulio nereikia.

    Tai ne galios reguliatorius: per jį teka tik paties potenciometro maitinimo ir signalo srovė, ventiliatoriaus variklio srovė per jį neteka.

    Rankenėle išėjimas tolygiai keičiamas 0-10 VDC ribose. Kraštinėje kairiojoje padėtyje signalas lieka minimalus, artimas 0 V, bet ne lygus nuliui.

    Inžinieriaus pastaba: kadangi signalas niekada nepasiekia tikslaus 0 V, ventiliatoriaus elgseną ties min. signalu (sustoja ar dirba min. apsukomis) lemia paties EC ventiliatoriaus nustatymai.

    Kuo naudingas MTVN1-010-NA?
    Maitinimas tiesiai iš 230 VAC tinklo sutaupo 24 V maitinimo bloką ir papildomus laidus – potenciometras montuojamas kaip įprastas jungiklis.

    Techninės specifikacijos

    Prekės tipas Potenciometras EC ventiliatoriui, maitinamas 230 VAC
    Gamintojas / kodas Sentera Controls / MTVN1-010-NA
    Serija MTVN1 (NA – 0-10 VDC be OFF, PM – su OFF, CP – su sausu kontaktu)
    Maitinimo įtampa 230 VAC
    Išėjimo signalas 0-10 VDC
    OFF padėtis Nėra (min. signalas artimas 0 V)

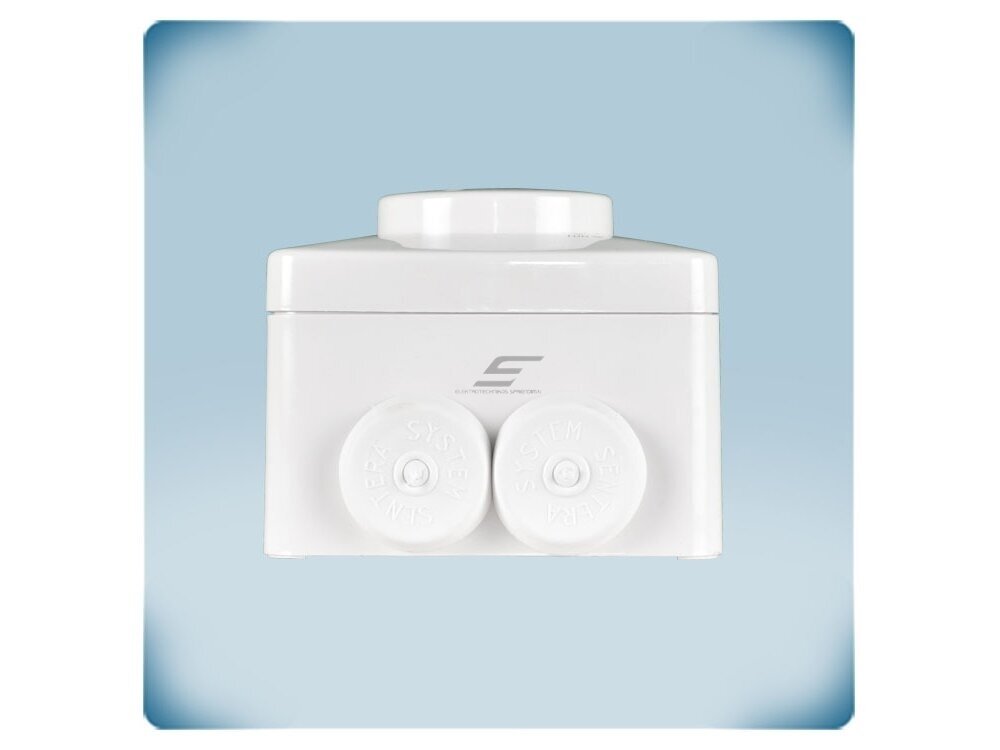

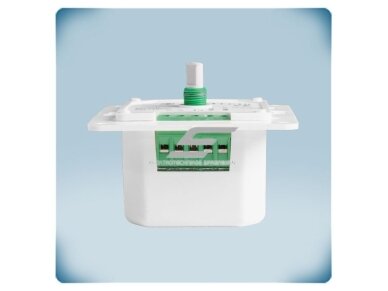

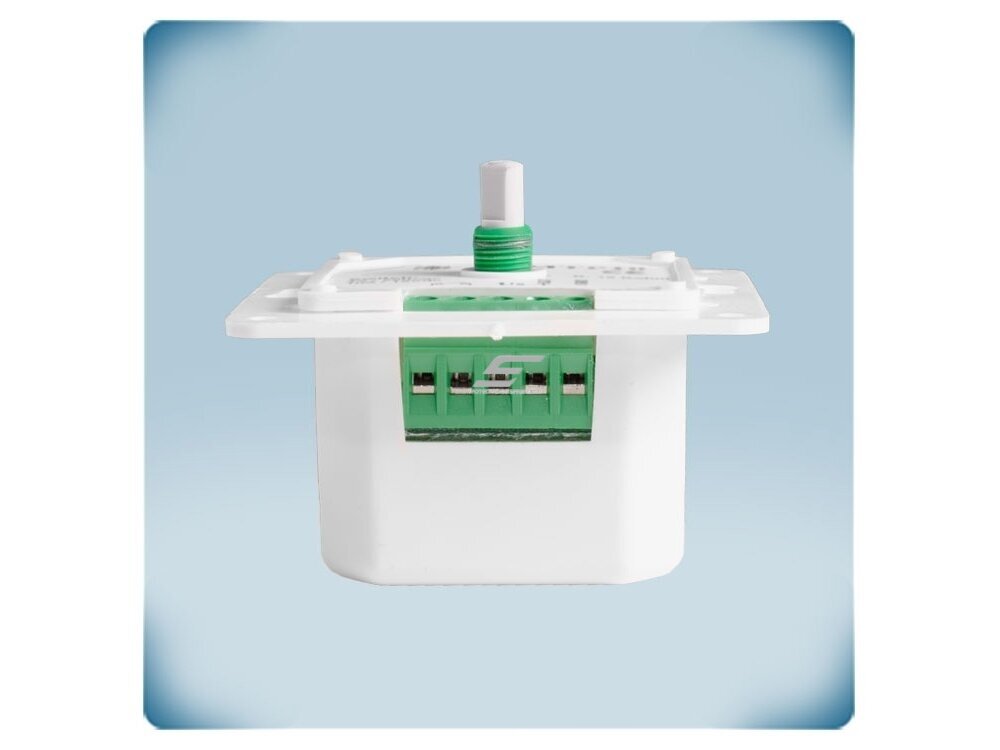

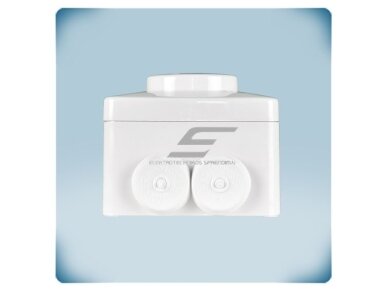

    Gnybtai Varžtiniai, 2 guminiai kabelių sandarikliai

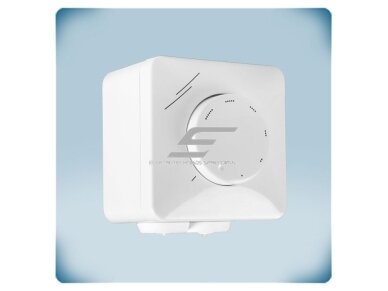

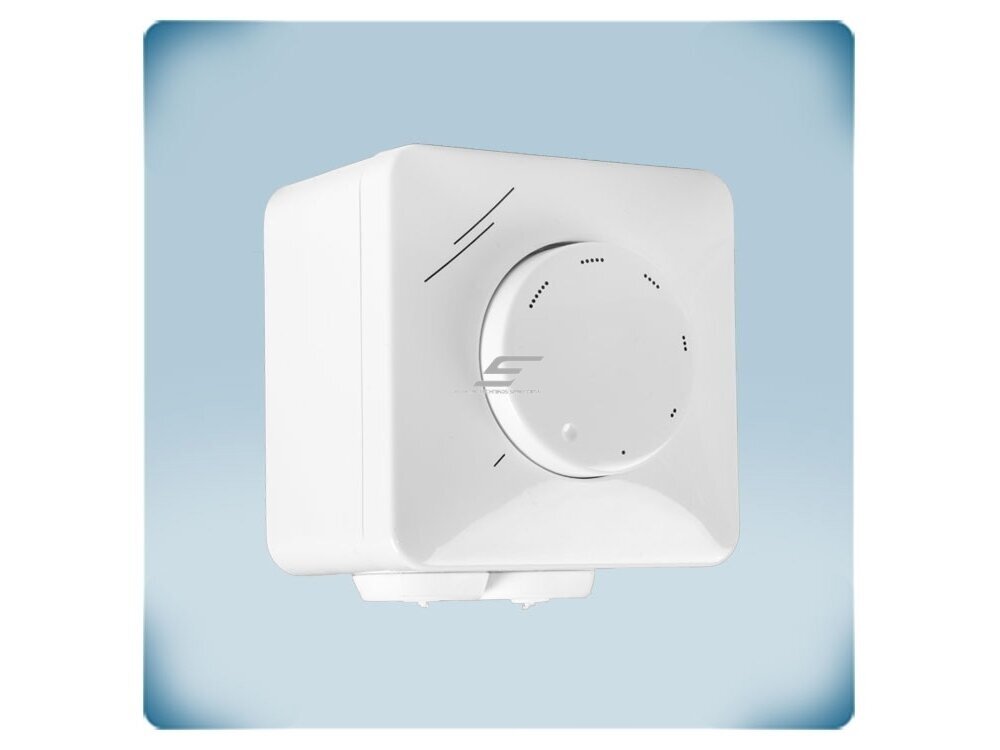

    Montavimas Potinkinis (standartinė europinė dėžutė) arba virštinkinis
    Apsaugos klasė IP44 potinkinis / IP54 virštinkinis

    Pagrindinės funkcijos

    • Maitinimas 230 VAC – be atskiro maitinimo bloko – tiesiai iš tinklo.
    • Tolygus 0-10 VDC signalas – greitis keičiamas be pakopų.
    • Be OFF padėties – išlaikomas minimalus oro srautas.
    • UV atsparus korpusas – baltas plastikas, apsauga nuo dulkių, purslų ir smūgių, IP44 / IP54.

    Kur naudojamas?

    • Biurai, parduotuvės, darbo patalpos be 24 V automatikos
    • EC kanaliniai ir stoginiai ventiliatoriai
    • AC ventiliatoriai su Sentera EVS / MVS reguliatoriais
    • FI-E dažnio keitikliai
    • Sklendžių pavaros

    Naudojimas pagal poreikį

    Elektrikui.
    Maitinimas iš esamos 230 VAC linijos – nereikia maitinimo bloko.
    Vėdinimo montuotojui.
    Tinka EC ventiliatoriams, AC reguliatoriams ir dažnio keitikliams.
    Naudotojui.
    Paprasta rankenėlė patalpoje.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MTVN1-010-NA pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras su EC kanaliniu ventiliatoriumi 230 VAC → L, N; signalas → EC ventiliatoriaus valdymo įėjimas Rankinis vėdinimo valdymas be 24 V bloko Signalo ir tinklo laidus kloti atskirai
    AC ventiliatorius su Sentera EVS / MVS reguliatoriumi 0-10 VDC → reguliatoriaus analoginis įėjimas Potenciometras patalpoje, reguliatorius skyde Signalo GND – su reguliatoriaus GND
    FI-E dažnio keitiklis 0-10 VDC → keitiklio analoginis įėjimas Rankinis trifazio ventiliatoriaus greičio nustatymas Patikrinkite keitiklio įėjimo konfigūraciją

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia nuolatinio min. srauto (be OFF), tik 0-10 VDC MTVN1-010-NA (be OFF, 0-10 VDC) ← šis modelis
    Reikia OFF ir pasirenkamo 0-10 V / 0-20 mA / PWM MTVN1-010-PM (OFF, Vmin / Vmax)
    Reikia sauso kontakto ir pasirenkamo signalo MTVN1-010-CP (sausas kontaktas, Vmin / Vmax)
    Taisyklė: MTVN1 serija tinka, kai patalpoje yra 230 VAC, bet nėra 24 V maitinimo. Pasirinkite pagal poreikį: tik paprastas 0-10 VDC be OFF – NA; reikia OFF ir signalo tipo pasirinkimo – PM; reikia sauso kontakto – CP. Variklio galia parinkimui įtakos neturi.
    Kada rinktis kitą sprendimą: su Modbus RTU ir 230 VAC maitinimu – SPV-8 serija (PM / CP / MF); su ekranu ir pakopiniu režimu – RDCV9-AD; maitinamas žema DC įtampa – SDP-E0US ar MTP serijos; AC ventiliatoriams – EVS ar MVS reguliatoriai, valdomi šiuo potenciometru.

    Pliusai

    • Paprastas 0-10 VDC signalas
    • Nuolatinis min. vėdinimas
    • Maitinamas tiesiai iš 230 VAC
    • Potinkinis arba virštinkinis montavimas
    • UV atsparus korpusas, IP44 / IP54

    Minusai / ribojimai

    • Nėra OFF padėties
    • Tik 0-10 VDC, nėra ribų trimerių
    • Gnybtuose – 230 VAC: montuoti gali tik kvalifikuotas elektrikas
    • Nėra Modbus RTU

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Gnybtuose yra 230 VAC – prijungti tik atjungus maitinimą, laikantis elektros saugos reikalavimų.
    • Signalo laidus kloti atskirai nuo galios laidų.
    • IP54 užtikrinamas tik teisingai sumontavus virštinkinį korpusą su sandarikliais.
    • Valyti tik drėgna šluoste.

    Greitas pasirinkimo gidas

    230 VAC
    0-10 VDC
    be OFF
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti EC ventiliatorių, kai yra tik 230 VAC;
    • valdyti AC reguliatorių ar dažnio keitiklį iš patalpos;
    • išlaikyti min. srautą.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą (0-10 V, 0-20 mA ar PWM);
    • ar reikia OFF padėties ar sauso kontakto;
    • ar reikalingas Modbus – tada SPV-8 serija.
    Svarbus priminimas: MTVN1-010-NA – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar reikia 24 V maitinimo bloko?
    Ne, potenciometras maitinamas tiesiai iš 230 VAC.
    Ar turi OFF padėtį?
    Ne – kraštinėje padėtyje signalas artimas 0 V.
    Ar galima naudoti su dažnio keitikliu?
    Taip, Sentera nurodo FI-E serijos dažnio keitiklius.
    Ar yra Modbus?
    Ne. 230 VAC potenciometrui su Modbus RTU rinkitės SPV-8 seriją.

    Potenciometras EC ventiliatoriui | Sentera Controls | MTVN1-010-NA

    Sentera MTVN1-010-NA – potenciometras EC ventiliatoriui, maitinamas 230 VAC: 0-10 VDC išėjimas be OFF, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
