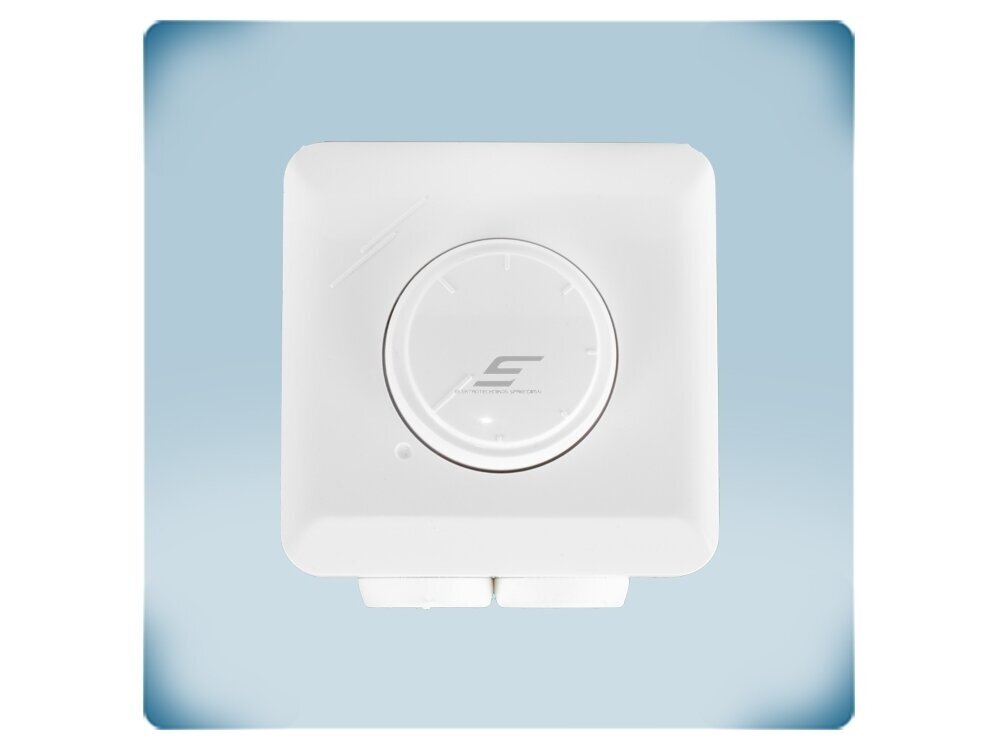

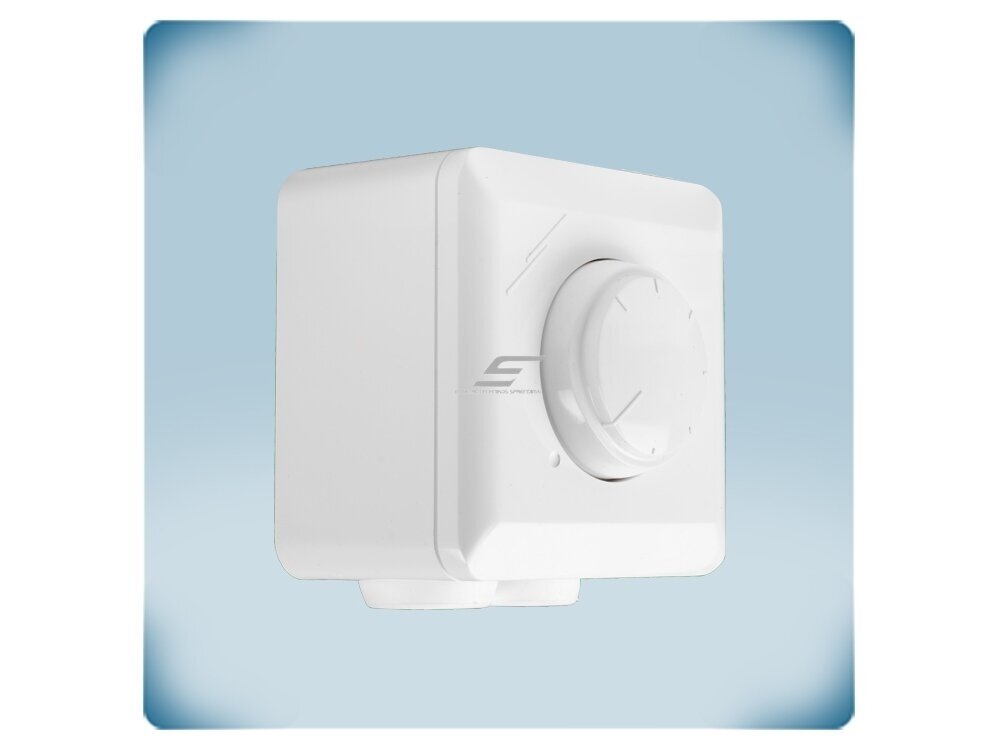

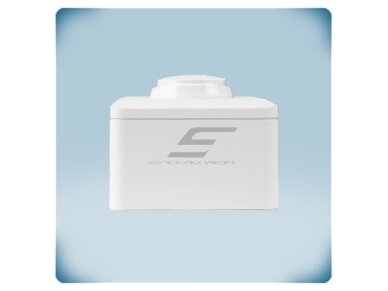

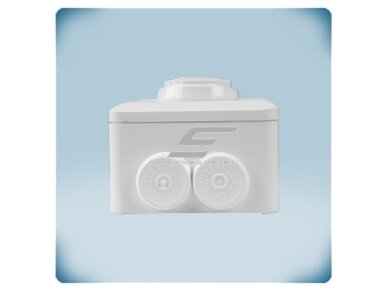

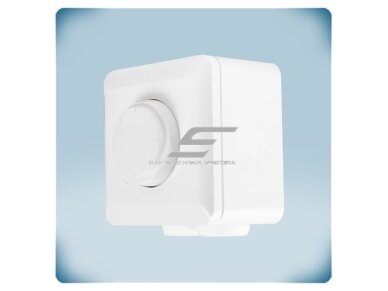

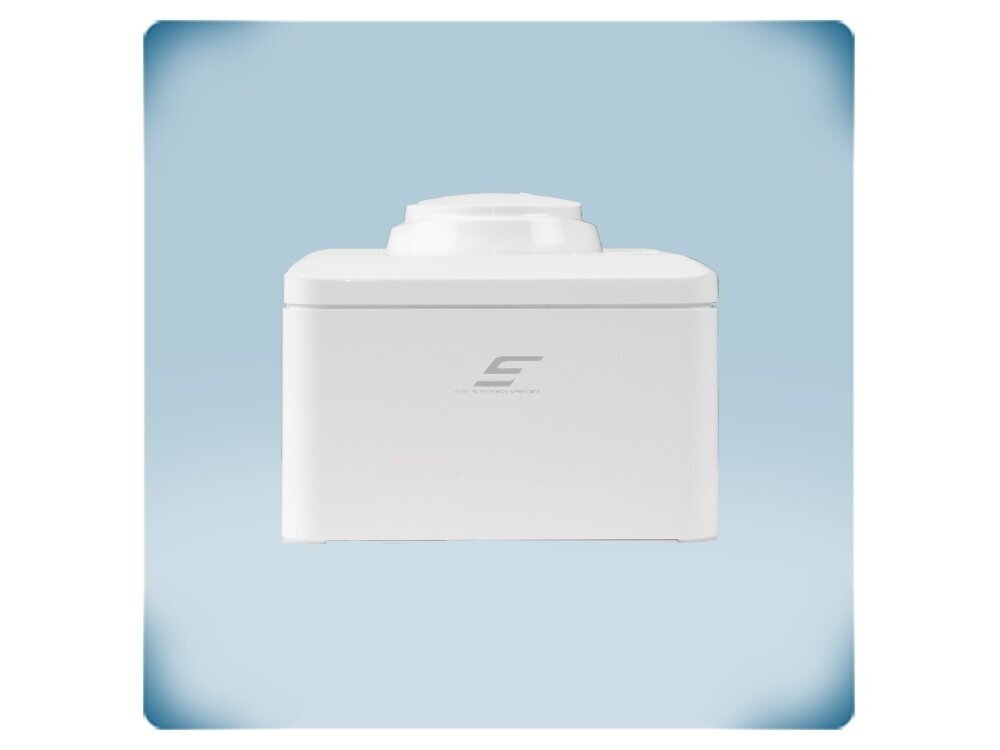

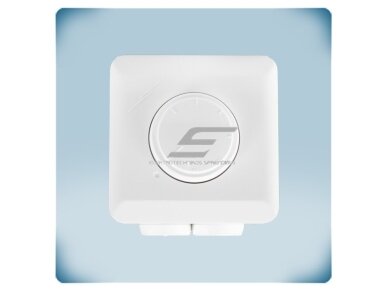

    Potenciometras EC ventiliatoriui | Sentera Controls | SPV-8-010-PM

    Kodas: SPV-8-010-PM
    Pasiteirauti apie prekę
    Kaina 80.82 € su PVM
    ( 66.79 € be PVM )
    126.07 € Sutaupykite 45.25 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui | Sentera Controls | SPV-8-010-PM

    SPV-8-010-PM – Sentera Controls 230 VAC potenciometras su Modbus RTU, skirtas tolygiai valdyti EC variklius 0-10 VDC, 0-20 mA arba 0–100 % PWM signalu. Maitinamas 85–264 VAC, o Vmin, Vmax, kryptis ir išėjimo tipas nustatomi per Modbus RTU.

    Pagrindinė mintis:
    Potenciometras maitinamas tiesiai iš tinklo ir kartu yra Modbus RTU įrenginys – BMS mato ir keičia jo nustatymus, o naudotojas patalpoje turi įprastą rankenėlę. OFF padėtyje išėjimas 0 VDC.
    Maitinimas
    85–264 VAC, 50–60 Hz
    Išėjimas AO1
    0-10 VDC / 0-20 mA / PWM 1 kHz
    Ryšys
    Modbus RTU (RS485)
    OFF / kontaktas
    OFF – 0 VDC

    Veikimo principas

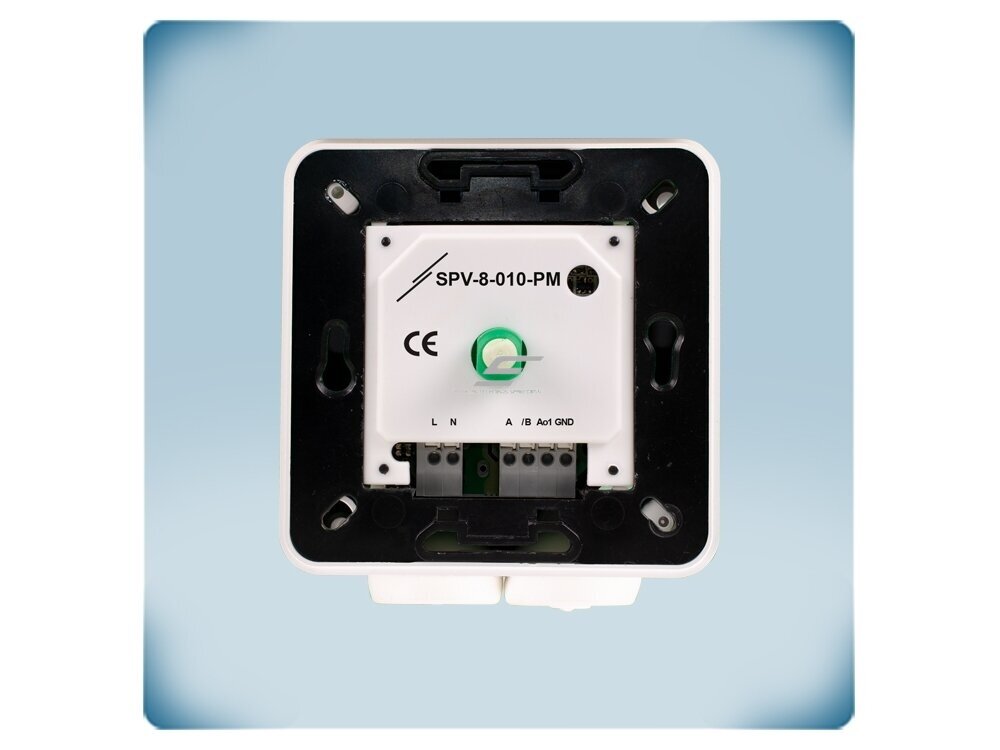

    Potenciometras jungiamas prie 85–264 VAC tinklo (L, N), Modbus RTU linijos (A, /B) ir valdomo įrenginio įėjimo (AO1, GND).

    Tai ne galios reguliatorius – jis formuoja tik valdymo signalą, o greitį keičia pačių EC variklių elektronika.

    AO1 režimai: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω), PWM 1 kHz (RL ≥ 50 kΩ). Vmin nustatomas 0–4 VDC / 0–8 mA / 0–40 % PWM, Vmax – 6–10 VDC / 12–20 mA / 60–100 % PWM per Modbus RTU; ten pat parenkama valdymo kryptis.

    Inžinieriaus pastaba: įkrovos (bootloader) režimas leidžia atnaujinti programinę įrangą per Modbus RTU, todėl prietaisas gali būti atnaujinamas jau sumontuotas objekte.

    Kuo naudingas SPV-8-010-PM?
    Tinklo maitinimas, Modbus RTU ir rankinis valdymas viename potinkiniame korpuse – nereikia 24 V bloko ir atskiro Modbus modulio.

    Techninės specifikacijos

    Prekės tipas 230 VAC potenciometras su Modbus RTU EC ventiliatoriui
    Gamintojas / kodas Sentera Controls / SPV-8-010-PM
    Serija SPV-8 (PM – su OFF, CP – su sausu kontaktu, MF – keliems EC ventiliatoriams)
    Maitinimo įtampa 85–264 VAC, 50–60 Hz
    Išėjimas AO1 – įtampa 0-10 VDC, RL ≥ 50 kΩ
    Išėjimas AO1 – srovė 0-20 mA, RL ≤ 500 Ω
    Išėjimas AO1 – PWM 1 kHz, RL ≥ 50 kΩ
    Vmin 0–4 VDC / 0–8 mA / 0–40 % PWM (per Modbus RTU)
    Vmax 6–10 VDC / 12–20 mA / 60–100 % PWM (per Modbus RTU)
    Valdymo kryptis Min.→maks. arba maks.→min. (per Modbus RTU)
    OFF padėtis Yra – išėjimas 0 VDC
    Ryšys Modbus RTU (RS485), bootloader atnaujinimui

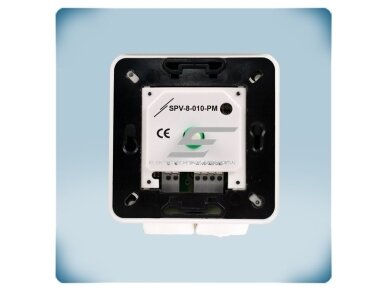

    Gnybtai Push-in, 1,5 mm², žingsnis 3,5 mm
    Montavimas Potinkinis (IP44) arba virštinkinis (IP54)
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka 0–40 °C, 5–95 % rH be kondensacijos
    Svoris 0,16 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Maitinimas iš tinklo 85–264 VAC – nereikia 24 V maitinimo bloko.
    • Modbus RTU – Vmin, Vmax ir kryptis nustatomi nuotoliniu būdu, prietaisas matomas BMS.
    • Trys išėjimo tipai – 0-10 VDC, 0-20 mA arba PWM 1 kHz.
    • OFF padėtis – išėjimas 0 VDC – ventiliatorius sustoja.
    • Bootloader – programinės įrangos atnaujinimas per Modbus RTU.
    • Universalus korpusas – potinkinis IP44 arba virštinkinis IP54, push-in gnybtai.

    Kur naudojamas?

    • Biurai, salės, viešbučiai su BMS
    • EC kanaliniai ir stoginiai ventiliatoriai
    • Patalpos be 24 V automatikos
    • AC ventiliatoriai su EVS / MVS reguliatoriais
    • Sklendžių pavaros

    Naudojimas pagal poreikį

    Automatikos / BMS integratoriui.
    Nustatymai per Modbus RTU, galimas programinės įrangos atnaujinimas.
    Elektrikui.
    Maitinimas iš esamos 230 VAC linijos.
    Naudotojui.
    Įprasta rankenėlė patalpoje.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SPV-8-010-PM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras ar salė su BMS Modbus RTU → A, /B; AO1 → EC ventiliatorius Rankinis valdymas, BMS mato nustatymą Kiekvienam įrenginiui – unikalus Modbus adresas
    Patalpa be 24 V automatikos L, N ← 230 VAC; AO1 → EC ventiliatorius Valdymas be maitinimo bloko Signalo ir tinklo laidus kloti atskirai
    AC ventiliatorius su elektroniniu reguliatoriumi AO1 (0-10 VDC) → Sentera EVS / MVS reguliatoriaus įėjimas Rankinis AC ventiliatoriaus valdymas Signalo GND – su reguliatoriaus GND
    Sklendė su 0-20 mA pavara AO1 (0-20 mA) → pavara Rankinis sklendės valdymas Srovės režime apkrova ≤ 500 Ω

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF ir Modbus RTU, vienas EC ventiliatorius SPV-8-010-PM (OFF, Modbus RTU) ← šis modelis
    Reikia sauso kontakto (4 A) ir Modbus RTU SPV-8-010-CP (sausas kontaktas 4 A, Modbus RTU)
    Reikia valdyti kelis EC ventiliatorius vienu signalu SPV-8-010-MF (0-10 VDC, RL ≥ 1 kΩ, sausas kontaktas 4 A)
    Reikia valdyti EBM-Papst FFU per Modbus / DCI (iki 20 vnt.) SPVL8-010-EP (Modbus / DCI, iki 20 ventiliatorių)
    Taisyklė: parinkite pagal poreikį: vienas EC ventiliatorius ir OFF – PM; reikia valdyti išorinę įrangą – CP (kontaktas 4 A); kelių ventiliatorių grupė vienu signalu – MF (bendra įėjimų varža ≥ 1 kΩ); EBM-Papst FFU su DCI – SPVL8-010-EP. Variklių galia parinkimui įtakos neturi.
    Kada rinktis kitą sprendimą: be Modbus su 230 VAC maitinimu – MTVN1 serija; su ekranu ir pakopomis – RDCV9-AD; 24 VDC su Modbus – SDP-M010 serija; EBM-Papst FFU – SPVL8-010-EP; oro šildytuvui su EC ventiliatoriumi – ECH-8-DM.

    Pliusai

    • OFF padėtis
    • Trys išėjimo tipai
    • Maitinimas 85–264 VAC
    • Modbus RTU
    • Vmin / Vmax ir kryptis per Modbus
    • IP44 / IP54

    Minusai / ribojimai

    • Darbo temperatūra tik 0–40 °C
    • Ribos keičiamos tik per Modbus RTU (reikia keitiklio ir programos)
    • Gnybtuose – tinklo įtampa: montuoti gali tik kvalifikuotas elektrikas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Gnybtuose yra tinklo įtampa – prijungti tik atjungus maitinimą.
    • Laikykitės išėjimo apkrovos ribų: įtampos / PWM ≥ 50 kΩ, srovės ≤ 500 Ω.
    • Modbus liniją junkite susuktos poros kabeliu, linijine topologija.

    Greitas pasirinkimo gidas

    85–264 VAC
    Modbus RTU
    0-10 V / 0-20 mA / PWM
    OFF
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti EC ventiliatorių iš 230 VAC be maitinimo bloko;
    • integruoti rankinį valdymą į BMS per Modbus RTU;
    • išjungti ventiliatorių rankenėle.
    Patikrinkite prieš naudojimą:
    • valdomo įėjimo tipą ir varžą;
    • Modbus adresų planą ir RS485 topologiją;
    • ar reikia OFF, sauso kontakto ar kelių ventiliatorių valdymo.
    Svarbus priminimas: SPV-8-010-PM – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar reikia 24 V maitinimo?
    Ne, maitinama 85–264 VAC, 50–60 Hz.
    Kaip keisti Vmin / Vmax?
    Per Modbus RTU, pvz., su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa.
    Kiek ventiliatorių galima prijungti?
    Tiek, kad būtų laikomasi apkrovos ribų; kelių ventiliatorių grupei rinkitės SPV-8-010-MF.
    Ar galima naudoti be Modbus?
    Taip, kaip rankinį potenciometrą su gamykliniais nustatymais.

    Potenciometras EC ventiliatoriui | Sentera Controls | SPV-8-010-PM

    Sentera SPV-8-010-PM – 230 VAC potenciometras su OFF padėtimi su Modbus RTU: 85–264 VAC, 0-10 VDC / 0-20 mA / PWM išėjimas, OFF padėtis, Vmin / Vmax per Modbus, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
