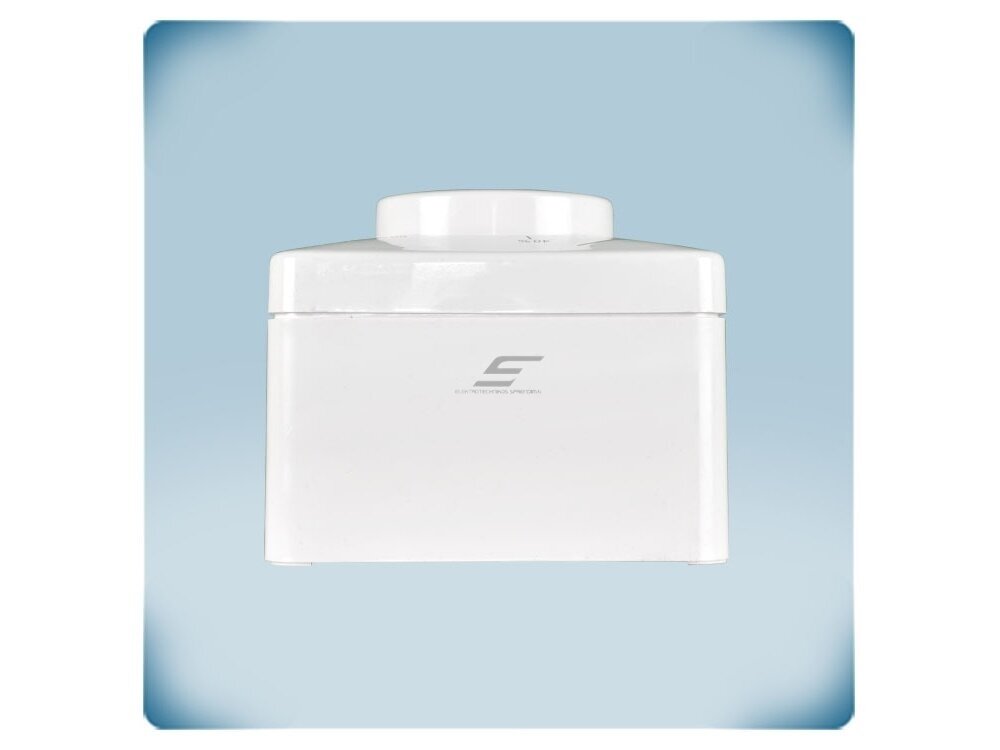

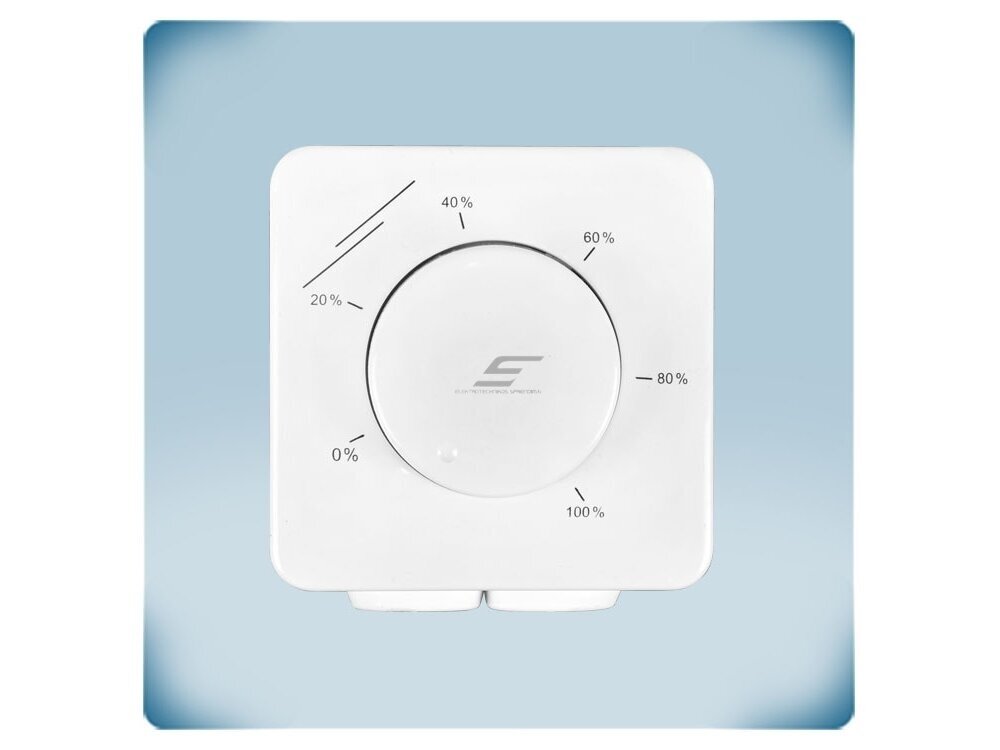

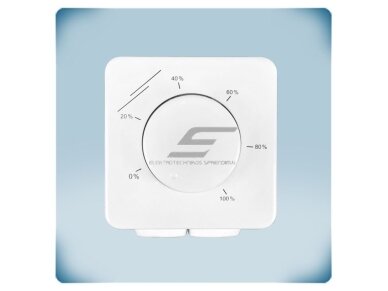

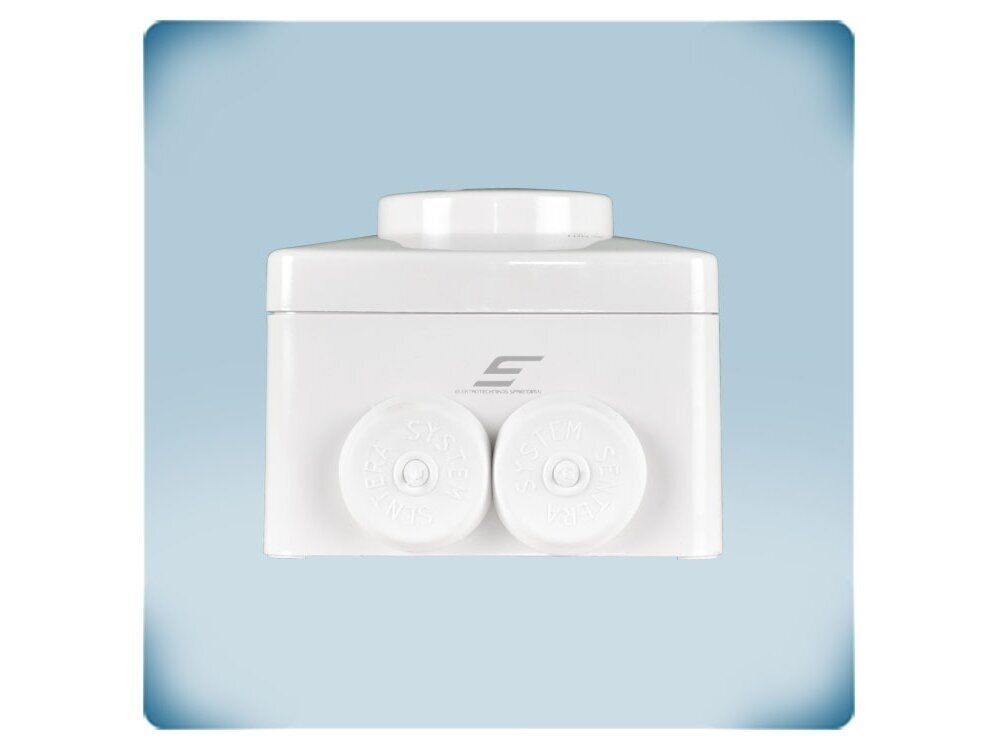

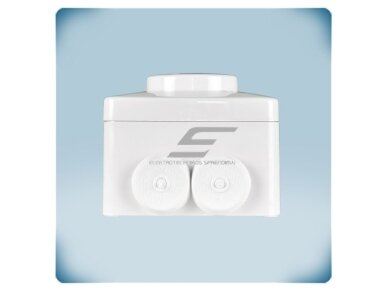

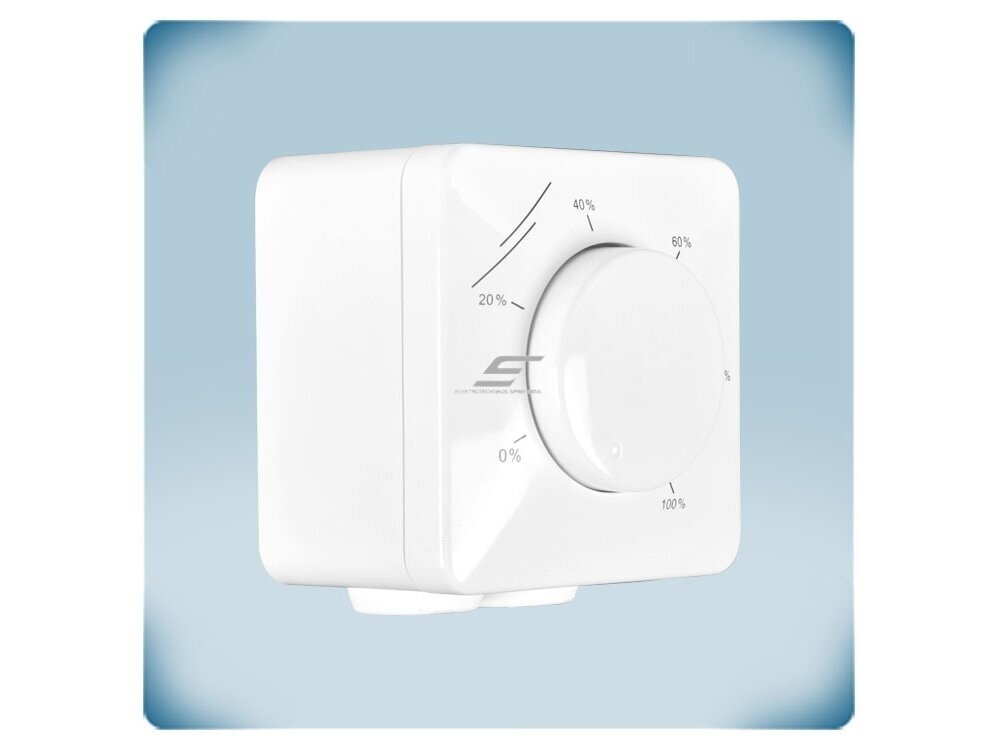

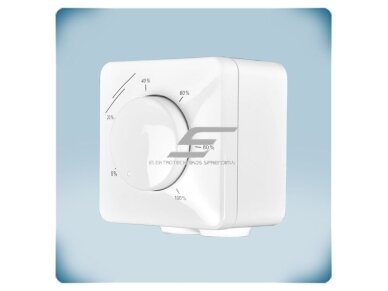

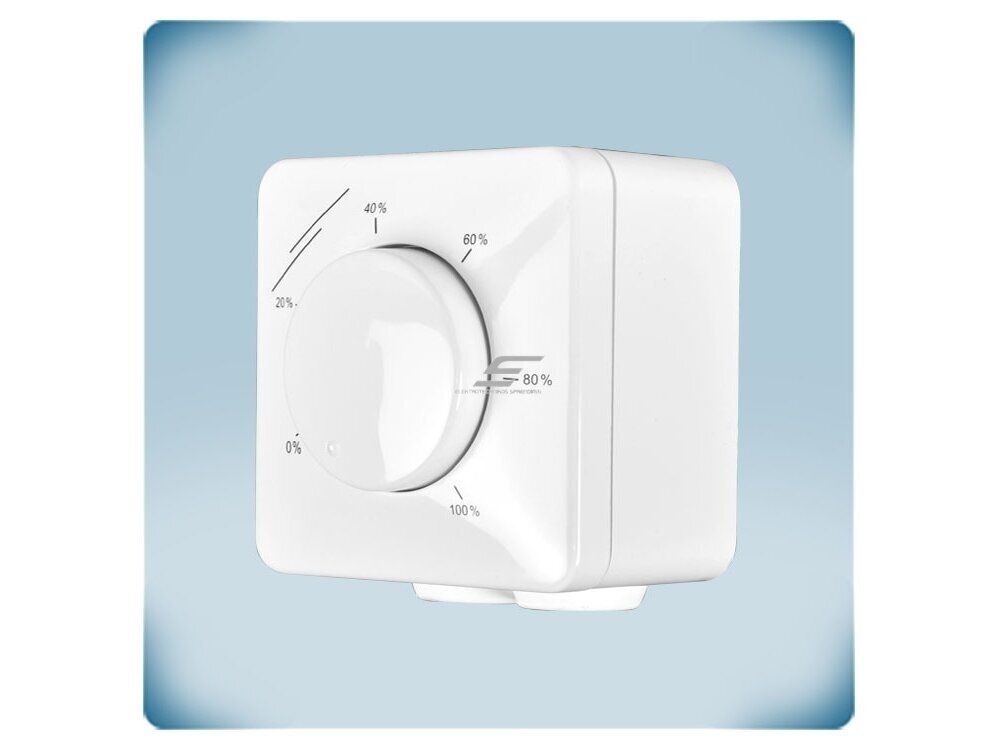

    Potenciometras EC ventiliatoriui su OFF padėtimi | Sentera Controls | MTPNG010-AT

    Kodas: MTPNG010-AT
    Pasiteirauti apie prekę
    Kaina 45.54 € su PVM
    ( 37.64 € be PVM )
    71.04 € Sutaupykite 25.50 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui su OFF padėtimi | Sentera Controls | MTPNG010-AT

    MTPNG010-AT – Sentera Controls 24 V potenciometras su OFF padėtimi, skirtas tiesioginiam EC ventiliatorių ir pavarų valdymui. Maitinamas 15–24 VAC ±10 % arba 18–34 VDC, rankenėle formuoja 0-10 VDC signalą, o Vmin ir Vmax nustatomi dviem vidiniais trimeriais.

    Pagrindinė mintis:
    Viena rankenėlė ir išjungia, ir reguliuoja: kraštinėje kairiojoje padėtyje signalas nutraukiamas, pasukus pagal laikrodžio rodyklę – išėjimas pakyla iki nustatyto minimumo ir toliau tolygiai didėja iki maksimumo.
    Maitinimas
    15–24 VAC ±10 % / 18–34 VDC
    Išėjimas
    0, Vmin–Vmax (0-10 VDC)
    OFF padėtis
    Yra
    Apsauga
    IP44 / IP54

    Veikimo principas

    Potenciometras jungiamas prie 24 VAC arba 24 VDC maitinimo (dažnai – iš to paties valdiklio ar transformatoriaus, kuris maitina automatiką), o išėjimas Vout+ / Vout- – į EC variklio ar pavaros valdymo įėjimą.

    Tai ne galios reguliatorius – jis formuoja tik valdymo signalą (sąnauda ≤ 20 mA, apkrova ≥ 2 kΩ).

    Vmin nustatomas 0–7 VDC, Vmax – 3–10 VDC ribose vidiniais trimeriais (1 – Vmin, 2 – Vmax). OFF padėtyje išėjimas 0, ventiliatorius sustoja.

    Inžinieriaus pastaba: gamintojas įspėja niekada nesujungti įėjimo (maitinimo) GND su išėjimo GND – ypač svarbu maitinant 24 VAC, kai bendras laidas gali sugadinti potenciometrą ar valdomą įrenginį.

    Kuo naudingas MTPNG010-AT?
    Universalus 24 VAC / DC maitinimas leidžia naudoti esamą automatikos transformatorių, o OFF padėtis pakeičia atskirą jungiklį.

    Techninės specifikacijos

    Prekės tipas Potenciometras EC ventiliatoriui su OFF padėtimi
    Gamintojas / kodas Sentera Controls / MTPNG010-AT
    Maitinimo įtampa 15–24 VAC ±10 %, 50–60 Hz / 18–34 VDC
    Srovės sąnaudos ≤ 20 mA (24 VAC ir 24 VDC)
    Išėjimas 0, Vmin–Vmax, 0-10 VDC
    Vmin 0–7 VDC (vidinis trimeris)
    Vmax 3–10 VDC (vidinis trimeris)
    Apkrova ≥ 2 kΩ
    OFF padėtis Yra
    Gnybtai Maitinimas (GND / +), išėjimas Vout- / Vout+; maks. 2,5 mm²
    Montavimas Potinkinis arba virštinkinis
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka -5…+65 °C, 5–85 % rH be kondensacijos
    Svoris 0,15 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • OFF padėtis – ventiliatorius išjungiamas ta pačia rankenėle.
    • Vmin / Vmax trimeriai – 0–7 VDC ir 3–10 VDC ribos.
    • 24 VAC arba 24 VDC maitinimas – tinka esamas automatikos maitinimas.
    • Platus darbo temperatūrų diapazonas – -5…+65 °C.
    • Universalus korpusas – potinkinis IP44 arba virštinkinis IP54.

    Kur naudojamas?

    • EC ventiliatoriai ir rekuperatoriai su 24 V automatika
    • Sklendžių ir vožtuvų pavaros su 0-10 V valdymu
    • AC ventiliatoriai su Sentera EVS / MVS reguliatoriais
    • FI-E dažnio keitikliai
    • Biurai, sandėliai, dirbtuvės

    Naudojimas pagal poreikį

    Automatikos montuotojui.
    Maitinamas iš to paties 24 V šaltinio kaip ir pavaros.
    Vėdinimo montuotojui.
    OFF padėtis ir ribos – be papildomų jungiklių.
    Naudotojui.
    Paprasta rankenėlė su aiškia OFF padėtimi.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MTPNG010-AT pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sistema su 24 VAC transformatoriumi Maitinimas ← 24 VAC; Vout → EC ventiliatorius Ventiliatorius valdomas ir išjungiamas rankenėle Įėjimo ir išėjimo GND nesujunkite
    AC ventiliatorius su Sentera EVS / MVS reguliatoriumi 0-10 V → reguliatoriaus analoginis įėjimas Reguliatorius skyde, valdymas – patalpoje Signalo GND sujunkite su reguliatoriaus GND
    Dažnio keitiklis FI-E serijos 0-10 V → keitiklio analoginis įėjimas Rankinis trifazio ventiliatoriaus greičio nustatymas Patikrinkite keitiklio įėjimo nustatymą (0-10 V)
    Sklendė su proporcine pavara 0-10 V → pavaros valdymo įėjimas Rankinis sklendės padėties nustatymas Pavara turi priimti 0-10 V signalą

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF padėties, maitinimas 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC) ← šis modelis
    Reikia nuolatinio min. signalo (be OFF), 3–15 VDC MTPND010-BT (be OFF, 0-10 V)
    Reikia papildomo kontakto (pvz., dažnio keitikliui paleisti) MTPND010-DC (be OFF, sausas kontaktas)
    Reikia maitinimo iš EC ventiliatoriaus, 10 kΩ, su OFF MTPNX10K-NA (10 kΩ, OFF, sausas kontaktas)
    Taisyklė: MTPNG010-AT rinkitės, kai reikia OFF padėties ir yra 24 VAC / 24 VDC maitinimas. Valdomo įėjimo varža turi būti ≥ 2 kΩ; lygiagrečiai jungiant kelis įėjimus – bendra varža taip pat ≥ 2 kΩ.
    Kada rinktis kitą sprendimą: su 0-20 mA / PWM išėjimu ir trimeriais – SDP-E0US serija; su Modbus RTU – SDP-M010 arba SPV-8 serijos; maitinimui iš 230 VAC – MTVN1 serija; AC ventiliatoriams – elektroniniai EVS ar MVS reguliatoriai, valdomi šiuo potenciometru.

    Pliusai

    • OFF padėtis
    • 24 VAC arba 24 VDC maitinimas
    • Vmin / Vmax trimeriai
    • Darbo temperatūra -5…+65 °C
    • IP44 / IP54

    Minusai / ribojimai

    • Tik 0-10 VDC išėjimas – nėra 0-20 mA, PWM ar Modbus
    • Trimeriai po dangteliu
    • Įėjimo ir išėjimo GND negalima sujungti – reikia atidumo jungiant
    • Apkrova ≥ 2 kΩ riboja lygiagrečiai jungiamų įėjimų skaičių

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Niekada nejunkite įėjimo GND laido su išėjimo GND laidu.
    • Maitinimas – 15–24 VAC ±10 % arba 18–34 VDC; tinklo įtampos jungti draudžiama.
    • Išėjimo apkrova – ne mažesnė kaip 2 kΩ.
    • Naudoti -5…+65 °C, 5–85 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    24 VAC / DC
    0-10 VDC
    OFF
    IP44 / IP54
    EC ventiliatoriams
    Tinka, kai reikia:
    • valdyti ir išjungti EC ventiliatorių viena rankenėle;
    • naudoti esamą 24 V automatikos maitinimą;
    • nustatyti greičio ribas trimeriais.
    Patikrinkite prieš naudojimą:
    • ar yra 24 VAC / DC maitinimas;
    • valdomo įėjimo varžą (≥ 2 kΩ);
    • kad maitinimo ir signalo GND būtų atskirti.
    Svarbus priminimas: MTPNG010-AT – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar galima maitinti 24 VAC?
    Taip, 15–24 VAC ±10 % arba 18–34 VDC.
    Ką daro OFF padėtis?
    Nutraukia valdymo signalą – ventiliatorius sustoja.
    Kodėl negalima sujungti GND?
    Taip nurodo gamintojas – bendras įėjimo ir išėjimo GND gali sugadinti įrangą, ypač maitinant kintamąja įtampa.
    Kokios Vmin / Vmax ribos?
    Vmin 0–7 VDC, Vmax 3–10 VDC.

    Potenciometras EC ventiliatoriui su OFF padėtimi | Sentera Controls | MTPNG010-AT

    Sentera MTPNG010-AT – potenciometras EC ventiliatoriui su OFF padėtimi: 24 VAC / DC maitinimas, 0-10 VDC išėjimas, Vmin 0–7 V, Vmax 3–10 V, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
