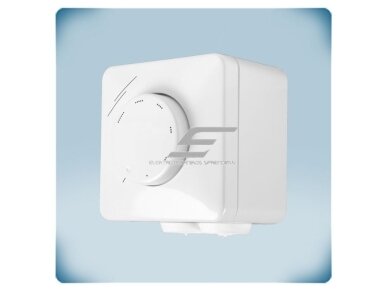

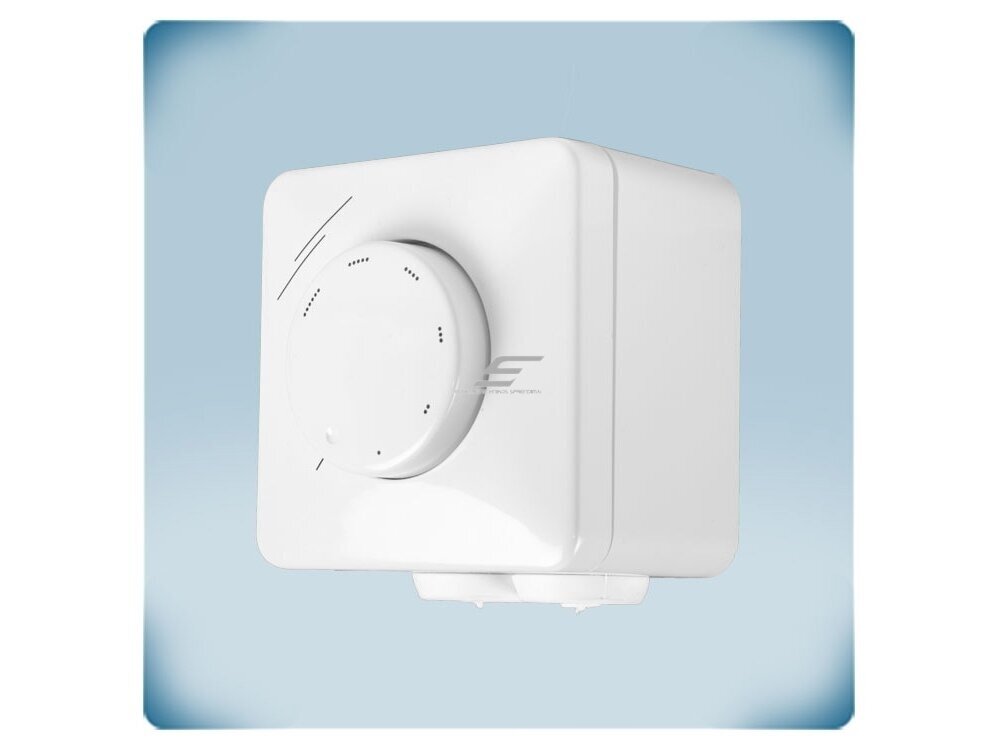

    Nauja prekė   -19.84€Potenciometras EC ventiliatoriui su papildomu kontaktu | Sentera Controls | MTPND010-DC 1

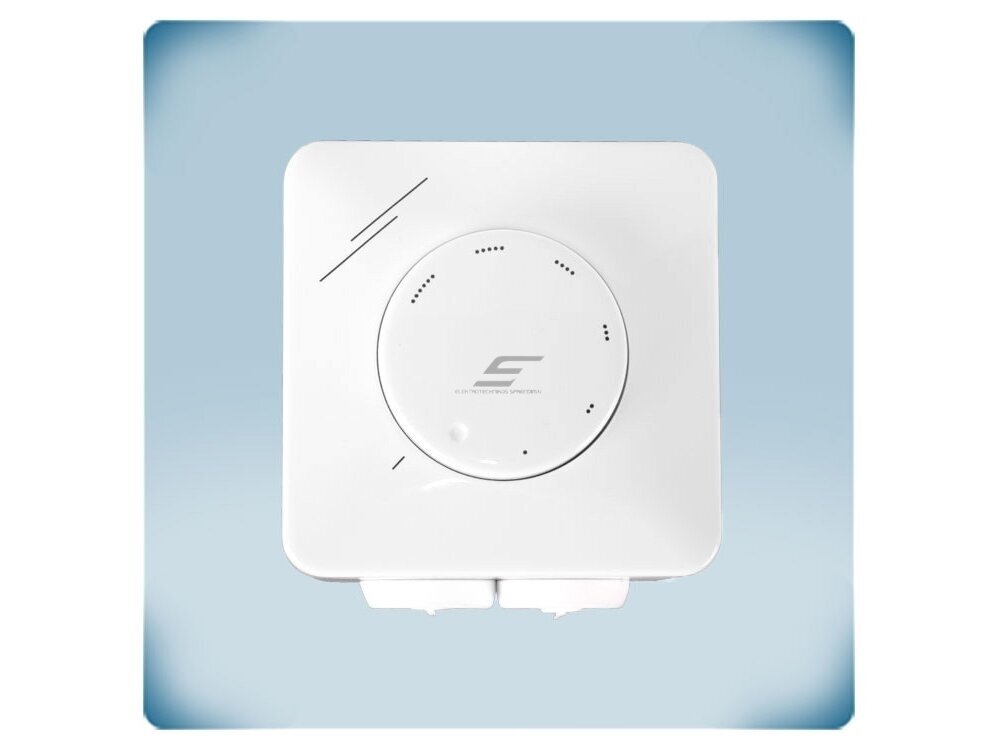

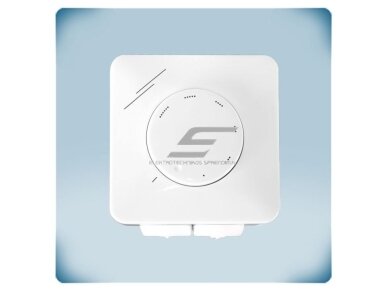

    Nauja prekė   -19.84€Potenciometras EC ventiliatoriui su papildomu kontaktu | Sentera Controls | MTPND010-DC 2

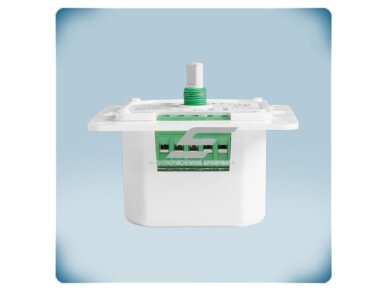

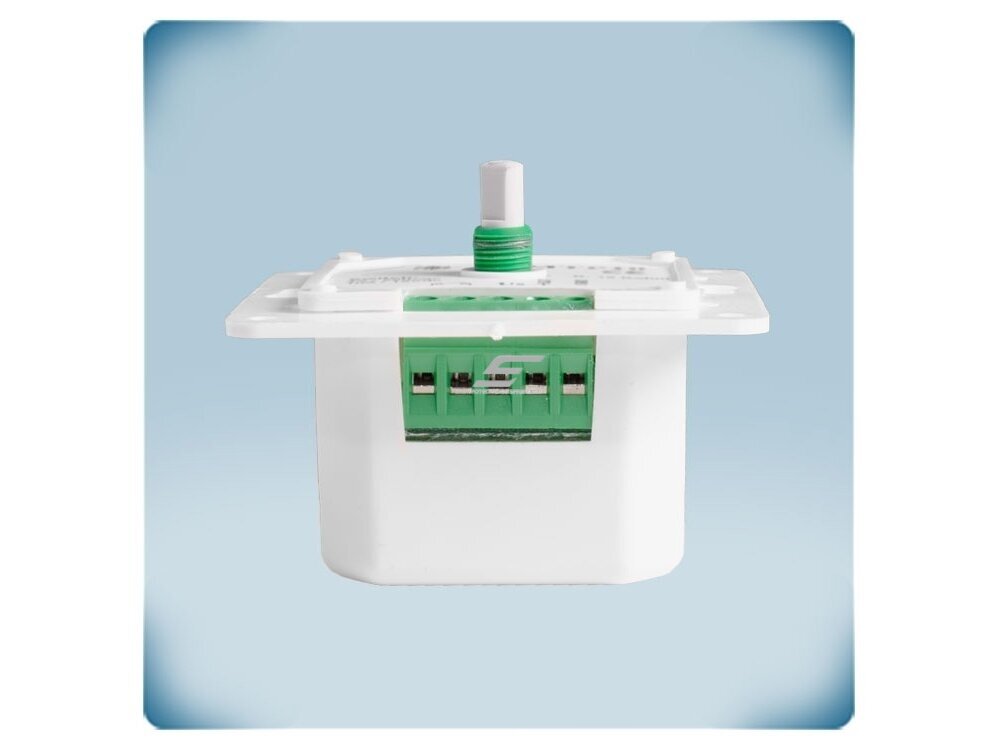

    Nauja prekė   -19.84€Potenciometras EC ventiliatoriui su papildomu kontaktu | Sentera Controls | MTPND010-DC 3

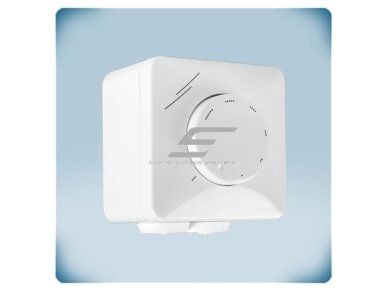

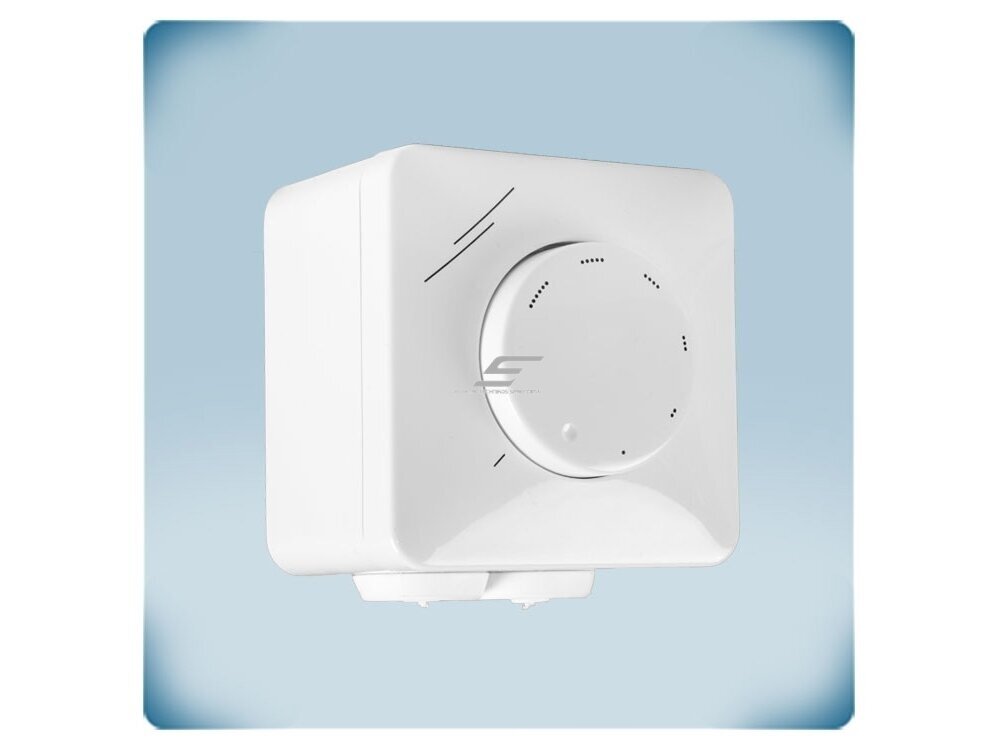

    Potenciometras EC ventiliatoriui su papildomu kontaktu | Sentera Controls | MTPND010-DC

    Kodas: MTPND010-DC
    Pasiteirauti apie prekę
    Kaina 35.40 € su PVM
    ( 29.26 € be PVM )
    55.24 € Sutaupykite 19.84 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui su papildomu kontaktu | Sentera Controls | MTPND010-DC

    MTPND010-DC – Sentera Controls potenciometras EC ventiliatoriams su papildomu (sausu) kontaktu, maitinamas 3–15 VDC. Rankenėle keičiamas 0-10 V valdymo signalas, o Vmin ir Vmax ribos nustatomos vidiniais trimeriais.

    Pagrindinė mintis:
    Potenciometras neturi OFF padėties: rankenėlę pasukus iki galo, išlieka nustatytas minimalus signalas – ventiliatorius dirba bent min. greičiu. Papildomas sausas kontaktas skirtas, pvz., dažnio keitikliui aktyvuoti.
    Maitinimas
    3–15 VDC
    Išėjimas
    0-10 V
    Papildomas kontaktas
    Sausas kontaktas (pvz., dažnio keitikliui)
    Apsauga
    IP44 / IP54

    Veikimo principas

    Potenciometras montuojamas gyvenamojoje ar darbo patalpoje, o valdomas EC ventiliatorius, reguliatorius ar dažnio keitiklis – techninėje patalpoje ar skyde. Prijungiamas 3–15 VDC maitinimas ir 0-10 V išėjimo signalas, o sausas kontaktas – į keitiklio ar kito įrenginio paleidimo grandinę.

    Tai ne galios reguliatorius – jis formuoja tik valdymo signalą, o greitį keičia pats EC variklis ar reguliatorius.

    Vmin nustatomas 10–70 %, Vmax – 30–100 % maitinimo įtampos ribose vidiniais trimeriais. Norint juos pasiekti, rankenėlė nuimama, atsukama veržlė ir nuimamas priekinis dangtelis.

    Inžinieriaus pastaba: kadangi OFF padėties nėra, min. signalas niekada nepasiekia 0 V – Vmin nustatykite sąmoningai, pagal min. reikalingą oro kiekį.

    Kuo naudingas MTPND010-DC?
    Kompaktiškas, nebrangus rankinio valdymo sprendimas EC ventiliatoriams, AC reguliatoriams ir dažnio keitikliams su 0-10 V įėjimu. Kontaktas leidžia kartu paleisti keitiklį.

    Techninės specifikacijos

    Prekės tipas Potenciometras EC ventiliatoriui
    Gamintojas / kodas Sentera Controls / MTPND010-DC
    Maitinimo įtampa 3–15 VDC
    Išėjimo signalas 0-10 V
    Vmin (vidinis trimeris) 10–70 % maitinimo įtampos
    Vmax (vidinis trimeris) 30–100 % maitinimo įtampos
    OFF padėtis Nėra
    Papildomas kontaktas Sausas kontaktas (pvz., dažnio keitikliui aktyvuoti)
    Gnybtai Varžtiniai, 2 kabelių sandarikliai
    Montavimas Potinkinis (standartinė europinė dėžutė) arba virštinkinis
    Apsaugos klasė IP44 potinkinis / IP54 virštinkinis

    Pagrindinės funkcijos

    • Tolygus 0-10 V signalas – greitis keičiamas be pakopų.
    • Vmin / Vmax trimeriai – greičio ribos pritaikomos konkrečiam objektui.
    • Be OFF padėties – ventiliatorius visada dirba bent min. greičiu.
    • Sausas kontaktas – nuotolinis dažnio keitiklio ar kito įrenginio aktyvavimas.
    • Universalus korpusas – tinka mūro, gipso kartono ir medinėms sienoms, IP44 / IP54.

    Kur naudojamas?

    • Butai ir namai su EC ventiliatoriais
    • Biurai ir darbo patalpos
    • AC ventiliatoriai su Sentera EVS / MVS reguliatoriais
    • Ventiliatoriai su FI-E dažnio keitikliais
    • Sklendžių pavaros

    Naudojimas pagal poreikį

    Montuotojui.
    Tinka standartinei europinei potinkinei dėžutei – greitas montavimas.
    Projektuotojui.
    Vienas potenciometras EC, AC reguliatoriams ir dažnio keitikliams.
    Naudotojui.
    Paprasta graduota rankenėlė, greitis didėja sukant pagal laikrodžio rodyklę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MTPND010-DC pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Butas ar namas su EC ventiliatoriumi Išėjimas 0-10 V → EC ventiliatoriaus valdymo įėjimas Rankinis tolygus vėdinimo valdymas Potenciometras – gyvenamojoje patalpoje, ventiliatorius – techninėje
    AC ventiliatorius su Sentera EVS / MVS reguliatoriumi 0-10 V → reguliatoriaus analoginis įėjimas Reguliatorius skyde, valdymas – patalpoje Signalo GND sujunkite su reguliatoriaus GND
    Dažnio keitiklis FI-E serijos 0-10 V → analoginis įėjimas; sausas kontaktas → keitiklio paleidimo (RUN) įėjimas Keitiklis paleidžiamas ir valdomas vienu potenciometru Kontakto apkrovos ribą tikrinkite techniniame lape
    Sklendė su proporcine pavara 0-10 V → pavaros valdymo įėjimas Rankinis sklendės padėties nustatymas Pavara turi priimti 0-10 V signalą

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF padėties, maitinimas 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC)
    Reikia nuolatinio min. signalo (be OFF), 3–15 VDC MTPND010-BT (be OFF, 0-10 V)
    Reikia papildomo kontakto (pvz., dažnio keitikliui paleisti) MTPND010-DC (be OFF, sausas kontaktas) ← šis modelis
    Reikia maitinimo iš EC ventiliatoriaus, 10 kΩ, su OFF MTPNX10K-NA (10 kΩ, OFF, sausas kontaktas)
    Taisyklė: parinkite pagal poreikį ir turimą maitinimą: OFF reikia – MTPNG010-AT (24 VAC / DC); nuolatinis min. signalas – MTPND010-BT; papildomas kontaktas – MTPND010-DC; maitinimas iš EC ventiliatoriaus – MTPNX10K-NA. Variklio galia parinkimui įtakos neturi.
    Kada rinktis kitą sprendimą: su 0-20 mA / PWM išėjimu ir trimeriais – SDP-E0US serija; su Modbus RTU – SDP-M010 arba SPV-8 serijos; maitinimui iš 230 VAC – MTVN1 serija; AC ventiliatoriams – elektroniniai EVS ar MVS reguliatoriai, valdomi šiuo potenciometru.

    Pliusai

    • Papildomas sausas kontaktas
    • Tolygus 0-10 V signalas
    • Vmin / Vmax ribos
    • Nuolatinis min. vėdinimas
    • Potinkinis ar virštinkinis montavimas

    Minusai / ribojimai

    • Nėra OFF padėties
    • Reikalingas 3–15 VDC maitinimas
    • Trimeriai pasiekiami tik nuėmus dangtelį
    • Nėra Modbus, 0-20 mA ar PWM išėjimo
    • Sauso kontakto apkrovos riba produkto puslapyje nenurodyta

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Maitinimas – tik 3–15 VDC; tinklo įtampos jungti draudžiama.
    • Prieš jungdami patikrinkite valdomo įrenginio įėjimo tipą (0-10 V).
    • Valyti tik drėgna šluoste.

    Greitas pasirinkimo gidas

    3–15 VDC
    0-10 V
    be OFF
    IP44 / IP54
    sausas kontaktas
    Tinka, kai reikia:
    • rankiniu būdu valdyti EC ventiliatorių 0-10 V signalu;
    • užtikrinti nuolatinį min. vėdinimą;
    • kartu paleisti dažnio keitiklį sausu kontaktu.
    Patikrinkite prieš naudojimą:
    • turimą 3–15 VDC maitinimą;
    • valdomo įrenginio 0-10 V įėjimą;
    • ar nereikia OFF padėties – tada MTPNG010-AT.
    Svarbus priminimas: MTPND010-DC – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar turi OFF padėtį?
    Ne. Rankenėlę pasukus iki galo išlieka nustatytas min. signalas.
    Kur yra trimeriai?
    Po priekiniu dangteliu: nuimkite rankenėlę, atsukite veržlę ir nuimkite dangtelį.
    Ar tinka dažnio keitikliui?
    Taip, Sentera nurodo FI-E serijos dažnio keitiklius. Sausu kontaktu keitiklį galima ir aktyvuoti.
    Ar galima maitinti 24 VDC?
    Ne – nurodytas maitinimas 3–15 VDC; 24 VAC / DC rinkitės MTPNG010-AT.

    Potenciometras EC ventiliatoriui su papildomu kontaktu | Sentera Controls | MTPND010-DC

    Sentera MTPND010-DC – potenciometras EC ventiliatoriui su papildomu kontaktu: 3–15 VDC maitinimas, 0-10 V išėjimas, Vmin / Vmax trimeriai, be OFF padėties, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
