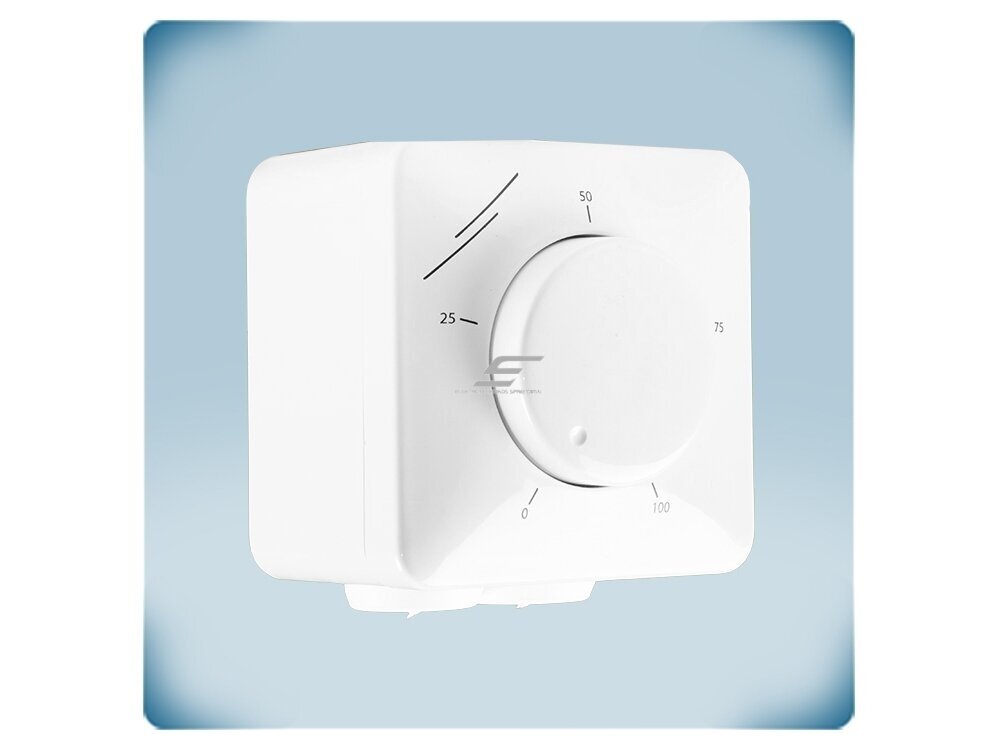

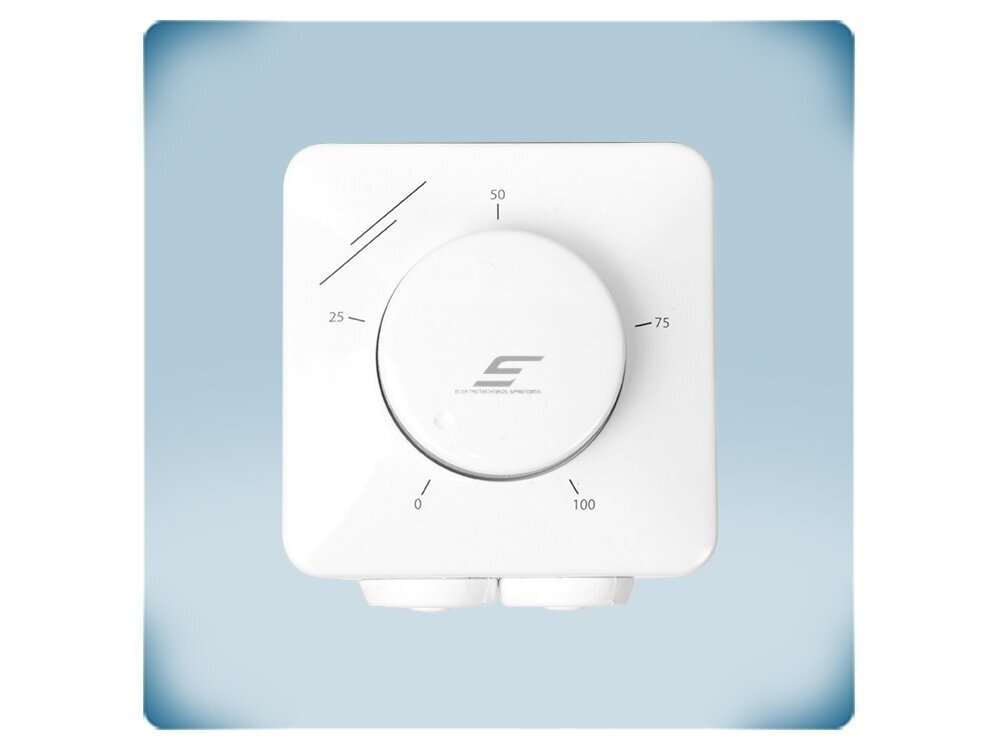

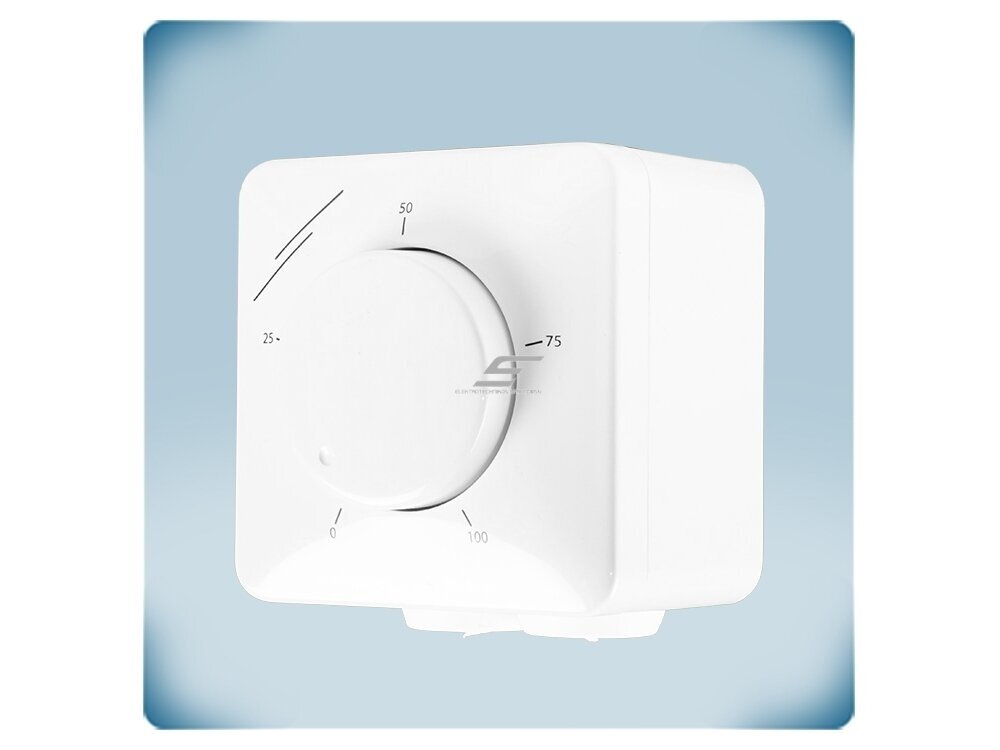

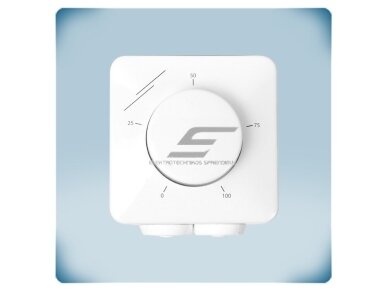

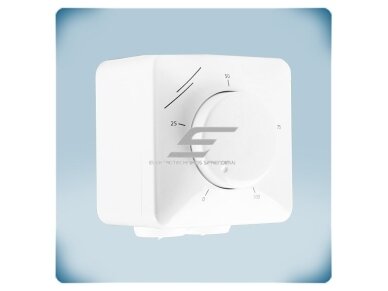

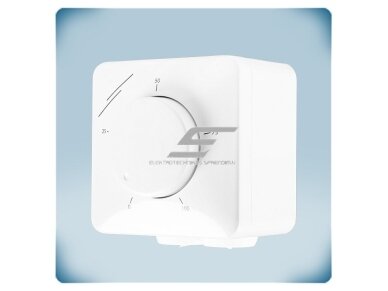

    Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | MTVN1-010-CP

    Kodas: MTVN1-010-CP
    Pasiteirauti apie prekę
    Kaina 48.15 € su PVM
    ( 39.79 € be PVM )
    75.10 € Sutaupykite 26.95 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | MTVN1-010-CP

    MTVN1-010-CP – Sentera Controls potenciometras EC ventiliatoriui su sausu kontaktu, maitinamas 230 VAC, 50–60 Hz. Išėjimas trumpikliu pasirenkamas 0-10 VDC, 0-20 mA arba PWM (5 kHz), o Vmin ir Vmax nustatomi trimeriais.

    Pagrindinė mintis:
    Potenciometras tiesiai iš tinklo – be 24 V maitinimo bloko – su pasirenkamu signalo tipu ir ribomis. Sausas kontaktas leidžia nuotoliniu būdu įjungti išorinę įrangą.
    Maitinimas
    230 VAC, 50–60 Hz
    Išėjimas
    0-10 VDC / 0-20 mA / PWM 5 kHz
    Sausas kontaktas
    Yra
    Apsauga
    IP44 / IP54

    Veikimo principas

    Potenciometras jungiamas tiesiai prie 230 VAC tinklo, o išėjimo signalas – į EC ventiliatoriaus, pavaros, AC reguliatoriaus ar dažnio keitiklio valdymo įėjimą. Atskiro maitinimo modulio nereikia.

    Tai ne galios reguliatorius: per jį teka tik paties potenciometro maitinimo ir signalo srovė, ventiliatoriaus variklio srovė per jį neteka.

    Išėjimo tipas parenkamas trumpikliu. Vmin trimeriu nustatoma 1–7 VDC / 2–14 mA / 10–70 %, Vmax – 3–10 VDC / 6–20 mA / 30–100 %.

    Sausas kontaktas jungiamas į išorinio įrenginio paleidimo grandinę – pvz., dažnio keitiklio ar sklendės. Inžinieriaus pastaba: kadangi gnybtuose yra 230 VAC, signalo ir tinklo laidus kloti atskirai ir prijungti tik atjungus maitinimą.

    Kuo naudingas MTVN1-010-CP?
    Maitinimas tiesiai iš 230 VAC tinklo sutaupo 24 V maitinimo bloką ir papildomus laidus – potenciometras montuojamas kaip įprastas jungiklis.

    Techninės specifikacijos

    Prekės tipas Potenciometras EC ventiliatoriui, maitinamas 230 VAC
    Gamintojas / kodas Sentera Controls / MTVN1-010-CP
    Serija MTVN1 (NA – 0-10 VDC be OFF, PM – su OFF, CP – su sausu kontaktu)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Išėjimo signalas 0-10 VDC / 0-20 mA / PWM (5 kHz)
    Išėjimo tipo pasirinkimas Trumpiklis
    Vmin (trimeris) 1–7 VDC / 2–14 mA / 10–70 %
    Vmax (trimeris) 3–10 VDC / 6–20 mA / 30–100 %
    Sausas kontaktas Yra (apkrovos riba produkto puslapyje nenurodyta)

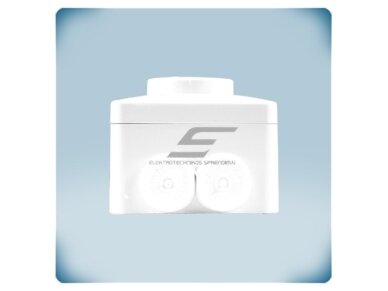

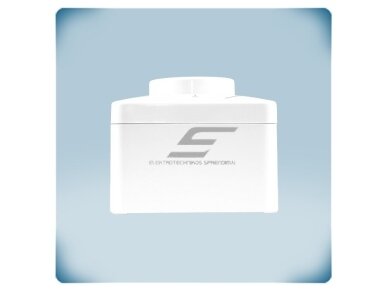

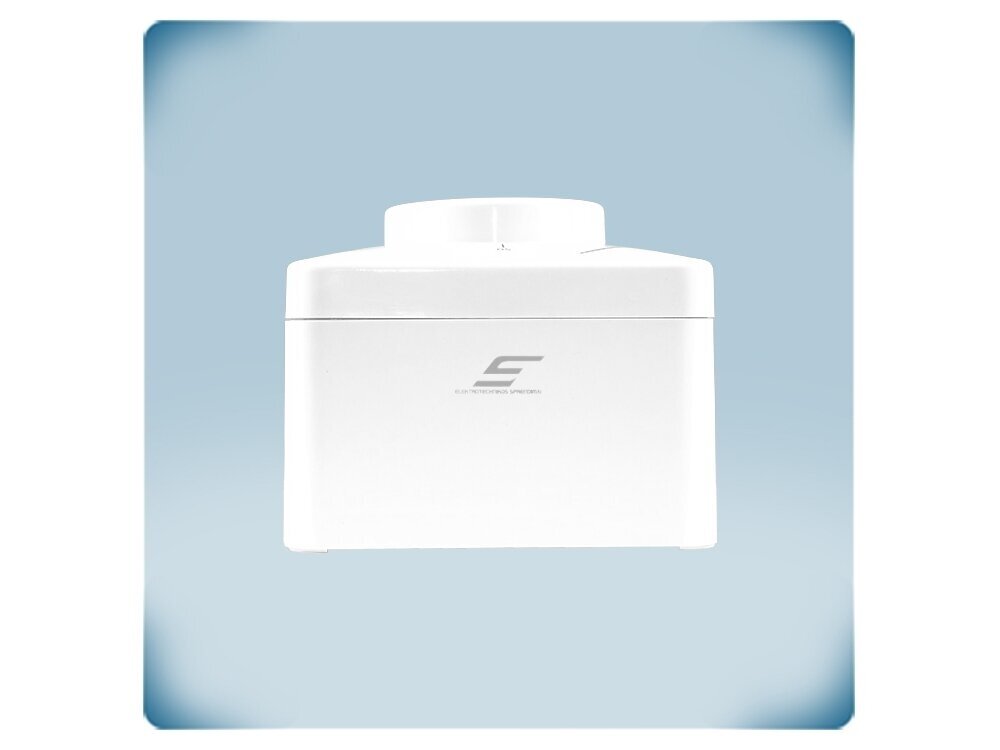

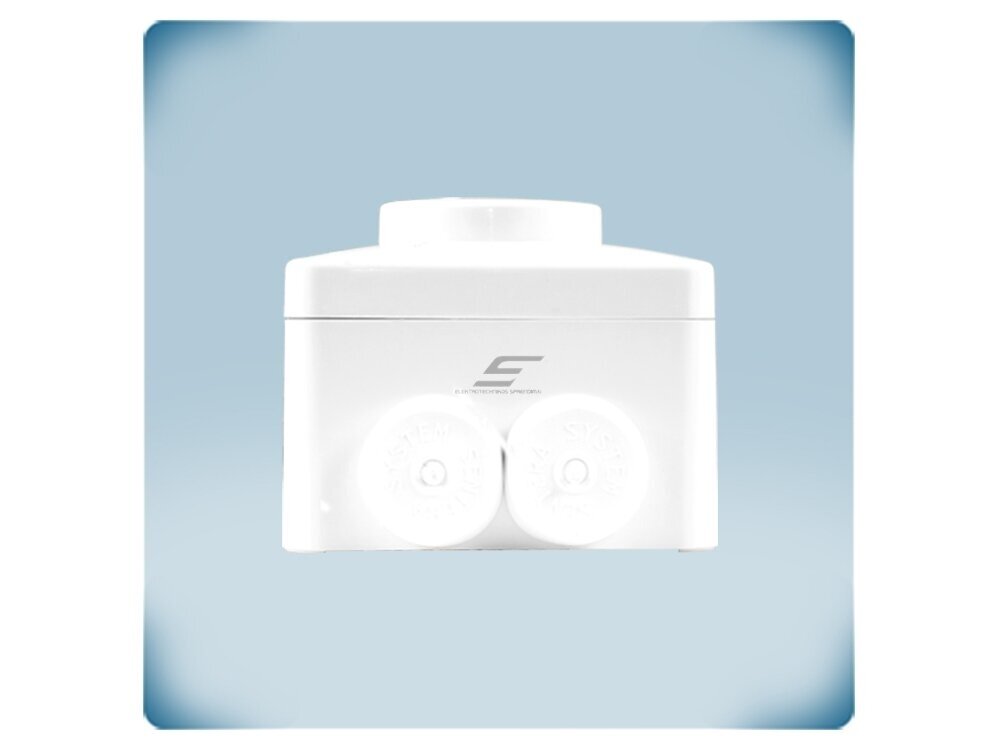

    Korpusas Baltas plastikas, 2 guminiai kabelių sandarikliai
    Montavimas Potinkinis (standartinė europinė dėžutė) arba virštinkinis
    Apsaugos klasė IP44 potinkinis / IP54 virštinkinis

    Pagrindinės funkcijos

    • Maitinimas 230 VAC – be atskiro maitinimo bloko – tiesiai iš tinklo.
    • Trys signalo tipai – 0-10 VDC, 0-20 mA arba PWM – trumpikliu.
    • Vmin / Vmax trimeriai – greičio ribos pritaikomos objektui.
    • Sausas kontaktas – nuotolinis išorinės įrangos įjungimas.
    • UV atsparus korpusas – baltas plastikas, apsauga nuo dulkių, purslų ir smūgių, IP44 / IP54.

    Kur naudojamas?

    • Biurai, parduotuvės, darbo patalpos be 24 V automatikos
    • EC kanaliniai ir stoginiai ventiliatoriai
    • AC ventiliatoriai su Sentera EVS / MVS reguliatoriais
    • FI-E dažnio keitikliai
    • Sklendžių pavaros

    Naudojimas pagal poreikį

    Elektrikui.
    Maitinimas iš esamos 230 VAC linijos – nereikia maitinimo bloko.
    Vėdinimo montuotojui.
    Tinka EC ventiliatoriams, AC reguliatoriams ir dažnio keitikliams.
    Naudotojui.
    Paprasta rankenėlė patalpoje.

    Pritaikymo gidas: kaip naudojamas praktikoje

    MTVN1-010-CP pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras su EC kanaliniu ventiliatoriumi 230 VAC → L, N; signalas → EC ventiliatoriaus valdymo įėjimas Rankinis vėdinimo valdymas be 24 V bloko Signalo ir tinklo laidus kloti atskirai
    AC ventiliatorius su Sentera EVS / MVS reguliatoriumi 0-10 VDC → reguliatoriaus analoginis įėjimas Potenciometras patalpoje, reguliatorius skyde Signalo GND – su reguliatoriaus GND
    FI-E dažnio keitiklis 0-10 VDC → keitiklio analoginis įėjimas Rankinis trifazio ventiliatoriaus greičio nustatymas Patikrinkite keitiklio įėjimo konfigūraciją
    Sklendė su 0-20 mA pavara Trumpiklis – srovės režimas; signalas → pavara Rankinis sklendės padėties nustatymas Vmin / Vmax pritaikykite pavaros eigai
    Ventiliatorius su sklende ar šildytuvu Sausas kontaktas → išorinio įrenginio grandinė Papildomas įrenginys įjungiamas kartu Kontakto apkrovą tikrinkite techniniame lape

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia nuolatinio min. srauto (be OFF), tik 0-10 VDC MTVN1-010-NA (be OFF, 0-10 VDC)
    Reikia OFF ir pasirenkamo 0-10 V / 0-20 mA / PWM MTVN1-010-PM (OFF, Vmin / Vmax)
    Reikia sauso kontakto ir pasirenkamo signalo MTVN1-010-CP (sausas kontaktas, Vmin / Vmax) ← šis modelis
    Taisyklė: MTVN1 serija tinka, kai patalpoje yra 230 VAC, bet nėra 24 V maitinimo. Pasirinkite pagal poreikį: tik paprastas 0-10 VDC be OFF – NA; reikia OFF ir signalo tipo pasirinkimo – PM; reikia sauso kontakto – CP. Variklio galia parinkimui įtakos neturi.
    Kada rinktis kitą sprendimą: su Modbus RTU ir 230 VAC maitinimu – SPV-8 serija (PM / CP / MF); su ekranu ir pakopiniu režimu – RDCV9-AD; maitinamas žema DC įtampa – SDP-E0US ar MTP serijos; AC ventiliatoriams – EVS ar MVS reguliatoriai, valdomi šiuo potenciometru.

    Pliusai

    • Trys signalo tipai
    • Vmin / Vmax trimeriai
    • Sausas kontaktas
    • Maitinamas tiesiai iš 230 VAC
    • Potinkinis arba virštinkinis montavimas
    • UV atsparus korpusas, IP44 / IP54

    Minusai / ribojimai

    • Gnybtuose – 230 VAC: montuoti gali tik kvalifikuotas elektrikas
    • Nėra Modbus RTU
    • Sauso kontakto apkrovos riba produkto puslapyje nenurodyta

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Gnybtuose yra 230 VAC – prijungti tik atjungus maitinimą, laikantis elektros saugos reikalavimų.
    • Signalo laidus kloti atskirai nuo galios laidų.
    • IP54 užtikrinamas tik teisingai sumontavus virštinkinį korpusą su sandarikliais.
    • Valyti tik drėgna šluoste.

    Greitas pasirinkimo gidas

    230 VAC
    0-10 V / 0-20 mA / PWM
    sausas kontaktas
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti EC ventiliatorių, kai yra tik 230 VAC;
    • valdyti AC reguliatorių ar dažnio keitiklį iš patalpos;
    • kartu įjungti išorinę įrangą sausu kontaktu.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą (0-10 V, 0-20 mA ar PWM);
    • ar reikia OFF padėties ar sauso kontakto;
    • ar reikalingas Modbus – tada SPV-8 serija.
    Svarbus priminimas: MTVN1-010-CP – tai valdymo signalo šaltinis, ne galios reguliatorius – variklio srovė per jį neteka.

    DUK

    Ar reikia 24 V maitinimo bloko?
    Ne, potenciometras maitinamas tiesiai iš 230 VAC.
    Ar turi OFF padėtį?
    Produkto puslapyje OFF funkcija nenurodyta; yra sausas kontaktas išorinei įrangai.
    Ar galima naudoti su dažnio keitikliu?
    Taip, Sentera nurodo FI-E serijos dažnio keitiklius.
    Ar yra Modbus?
    Ne. 230 VAC potenciometrui su Modbus RTU rinkitės SPV-8 seriją.

    Potenciometras EC ventiliatoriui su sausu kontaktu | Sentera Controls | MTVN1-010-CP

    Sentera MTVN1-010-CP – potenciometras EC ventiliatoriui su sausu kontaktu, maitinamas 230 VAC: 0-10 VDC / 0-20 mA / PWM išėjimas, Vmin / Vmax trimeriai, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
